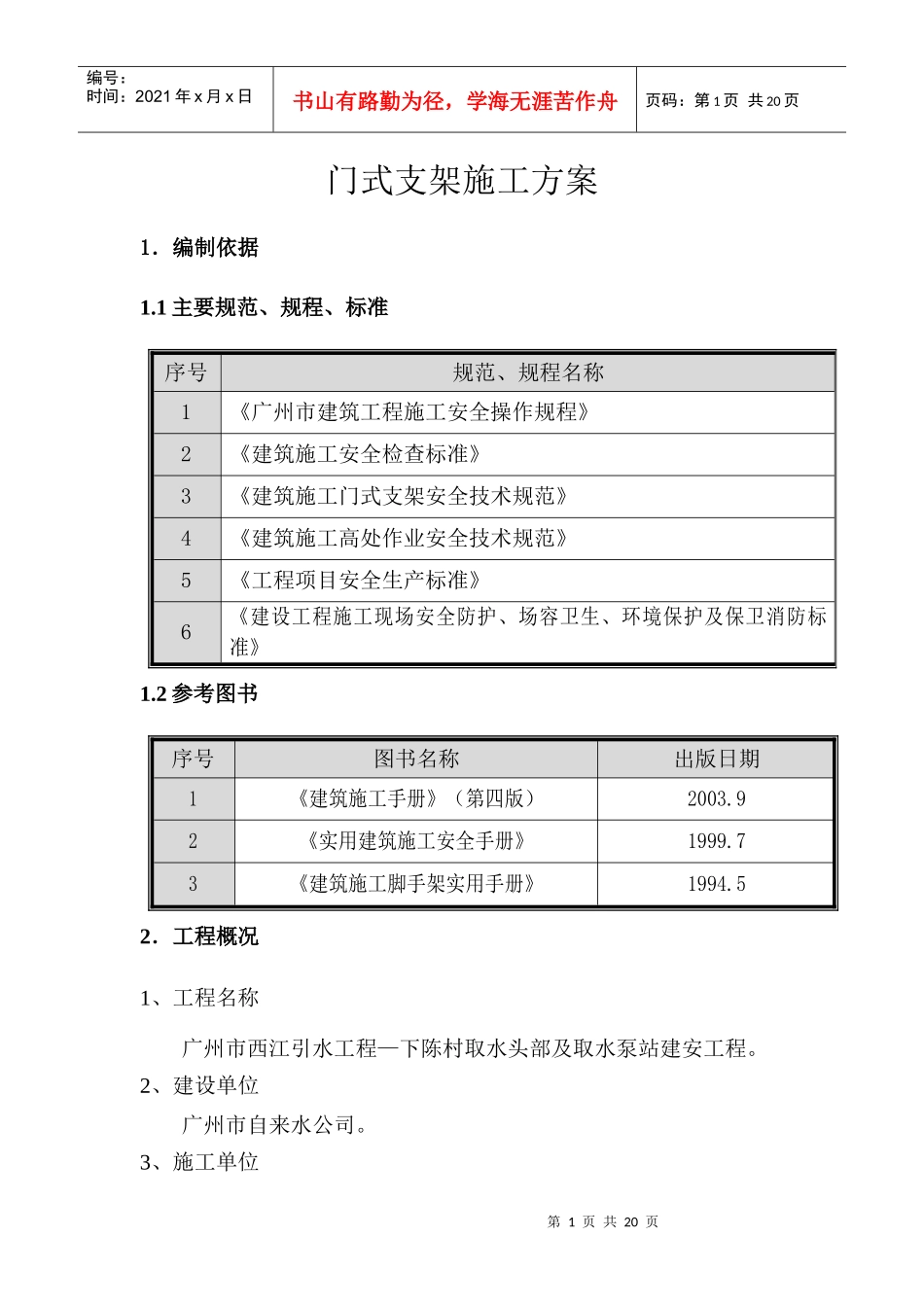

第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共20页门式支架施工方案1．编制依据1.1主要规范、规程、标准序号规范、规程名称1《广州市建筑工程施工安全操作规程》2《建筑施工安全检查标准》3《建筑施工门式支架安全技术规范》4《建筑施工高处作业安全技术规范》5《工程项目安全生产标准》6《建设工程施工现场安全防护、场容卫生、环境保护及保卫消防标准》1.2参考图书序号图书名称出版日期1《建筑施工手册》（第四版）2003.92《实用建筑施工安全手册》1999.73《建筑施工脚手架实用手册》1994.52．工程概况1、工程名称广州市西江引水工程—下陈村取水头部及取水泵站建安工程。2、建设单位广州市自来水公司。3、施工单位第2页共20页第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共20页湖北水总水利水电建设股份有限公司。4、工程规模取水口位置拟定在思贤滘口下游约850m的西江左岸，佛山第二水源工程取水口位置上游约150m处。取水工程由取水头部、穿堤引水管道、连接段、前池（沉砂池）及相关闸室、泵站厂房、变电站、出水管、出水管阀井、计量井、计量间及相关的辅助办公设施等主要建（构）筑物组成。取水泵站厂址选择在樵桑联围东侧，佛山市第二水源工程---净水厂的南取水泵站设计取水量350万m3/d，泵房内设有12台水泵，10用2备。本泵站靠近樵桑联围，东面为河洲岗村，北面为第二水源工程净水厂，与外界的联系可通过北面现有公路直接进入站区。3．脚手架方案选择本泵室段工程最高屋面梁板底至基础砼顶面最大高差为27.1m，所以按超高模板及门支架进行支设，需搭设超高模板支撑架子，此部分架子采用钢管式扣件脚手架，并在立杆顶部设置支托板，以确保顶模板的施工和拆除。此部分架子属于超高模板满堂脚手架，根据公司有关规定此部分脚手架需要单独编制专项方案，并经公司技术部门审核批准。（一）、现拟取水泵室段屋面板及下部主梁现浇砼为例，进行重型门架模板支撑方案设计，屋面板及下部主梁等主要技术数据如下：1、屋面板下主梁宽度：0.40m：长度：17.50m。2、梁高1.40m。第3页共20页第2页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共20页3、梁底离泵室基础砼顶面高度27.10m。4、次梁截面尺寸为0.25*0.45m。5、屋面板砼浇筑厚度：0.10m。（二）、现编制HR新型重型门式脚手架的搭设和拆除施工方案重型门架平面布置方案：详见平面布置图。在主梁中底板部分门架横向间距设置为0.90m，纵向排距设置为0.5m。屋面板及次梁下部间距为0.9~1.8m、纵向排距设置为1m。具体平面见门式架搭设平面图。本工程门架均采购或租赁南通华荣鹰架制造有限公司生产的HR型可调重型门架及其相关配套件。（制造商资质及产品质量性能证明文件见附件）（三）门式支撑架上部的横梁，木楞等设置方案：第4页共20页第3页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共20页屋面主梁底模板支撑架上托上大楞采用10＃槽钢或130×150松方木作支撑横梁，小楞采用100×50松方木排布，间距均匀布置。（四）门式钢管支撑架搭设和拆除的相关要求：1、门式钢管脚手架搭设前，应建立相应组织机构，明确责任人。公司应按本施工专项方案和JGJ128-2000《建筑施工门式钢管脚手架安全技术规范》规定要求向搭设和项目部人员做技术和安全作业要求的交底，本工程门式脚手架搭设必须由专业施工队伍负责施工。2、架及其配件的规格、材质、性能及质量应符合现行行业标准《门式钢管脚手架》（JGJ76）的规定，并应有出厂合格证明、检验鉴定证书和产品标志，项目部应按规定进行检查、验收，且必须达到规范规定的A类质要求，严禁使用不合格的门架、配件。不配套的门架与配件不得混合使用与本工程，必须按本工程门式脚手架布置情况由厂家专门生产配置。3、门架搭设前必须按门架搭设平面布置图所示位置先弹出门架立杆位置线，垫板、底座安放位置应准确。4、本工程门式支撑架顶部均采用可调托座和10＃热轧普通钢作跨梁，以保证让立杆只传递上部荷载。顶部采用调节杆调及托座调整标高，调节杆伸出长度在1.2米以...
