网架安装施工方案（DOC45页）VIP免费

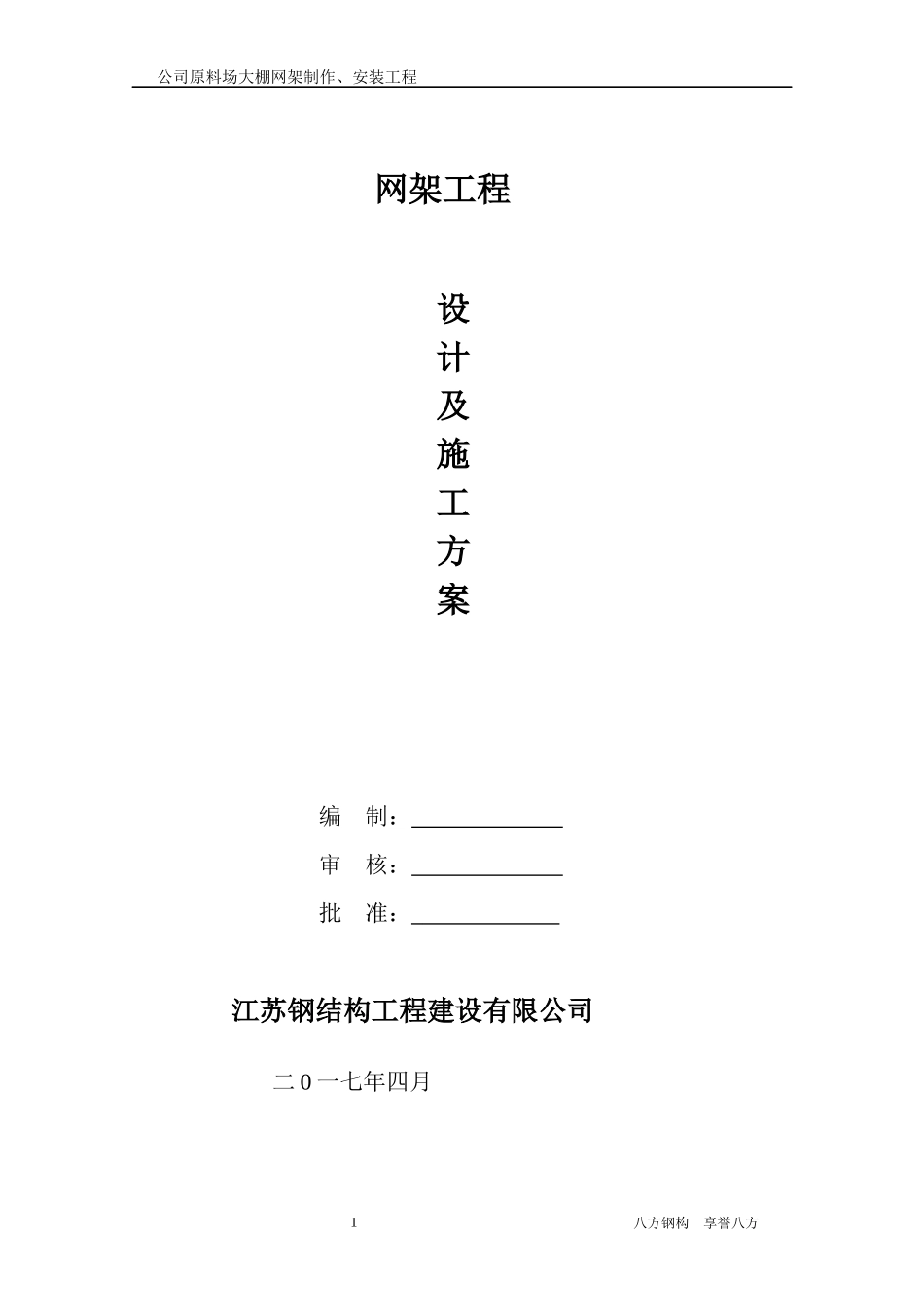

1公司原料场大棚网架制作、安装工程网架工程设计及施工方案编制：审核：批准：江苏钢结构工程建设有限公司二0一七年四月八方钢构享誉八方12公司原料场大棚网架制作、安装工程目录第一章工程概况及胎架设计方案...........................................................1第二章编制依据...................................................................................12第三章施工部署...................................................................................14一、材料准备.......................................................................................14二、劳动力计划...................................................................................14三、施工机具.......................................................................................15四、施工平面布置...............................................................................17第四章施工方案.......................................................................................19一、总体方案.......................................................................................19二、胎架安装.......................................................................................20第五章质量保证措施...........................................................................26一、施工过程质量控制.......................................................................26二、施工质量检验与评定...................................................................31三、现场质量保证措施..........................................................................34第六章安全保证措施...........................................................................37一、网架施工的专项安全技术措施...................................................37二、应急救援预案...............................................................................40第3页共52页2编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共52页第一章工程概况1、工程名称：大棚网架结构及围护工程。2、工程地点：广西防城港。3、建设单位：4、施工单位：江苏钢结构工程建设有限公司。5、工程特征：本工程条形封闭煤场采用三心圆柱面网架，网架总长度564.4m，总宽度为238.3m，总建筑面积约13.5万m2。网架分为AB和BC两跨，跨度分别为137.0m和101.3m，横向布置在1~127轴线，纵向布置在A~C轴线。根据工程的结构形式，在1轴至5轴设置拼装区域（网架宽度18米，胎架宽度20米），拼装网架结构。在A、B、C轴线各设置一条滑移轨道，滑移方向从1轴到127轴。累积滑移安装网架结构，每一滑移单元为4个轴距，按伸缩缝将整个工程分成5个独立滑移单元，各单元完成后独立滑移至设计位置。胎架位置图第4页共52页第3页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共52页6、胎架设计方案6.1、胎架设计流程根据网架确定荷载→计算施工平台→计算胎架→根据胎架计算结果调整网架6.2、根据网架确定荷载本工程施工采用“网架累计滑移法”施工，要求所有网架在1~6轴线处将4个网格拼装成型，然后滑移。本工程胎架主要用于承受跨度网架跨度方向中部网架的自重荷载及工人对网架拼接时的施工荷载。网架自重荷载的确定：根据网架设计模型及现场施工时的支撑条件，采用空间结构设计软件MSTCAD模拟安装过程中网架自重条件下的荷载。根据计算结果将支撑点的反力作为网架传递给胎架的自重荷载。第5页共52页第4页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共52页第6页共52页第5页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共52页第7页共52页第6页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共52页6.3施...
