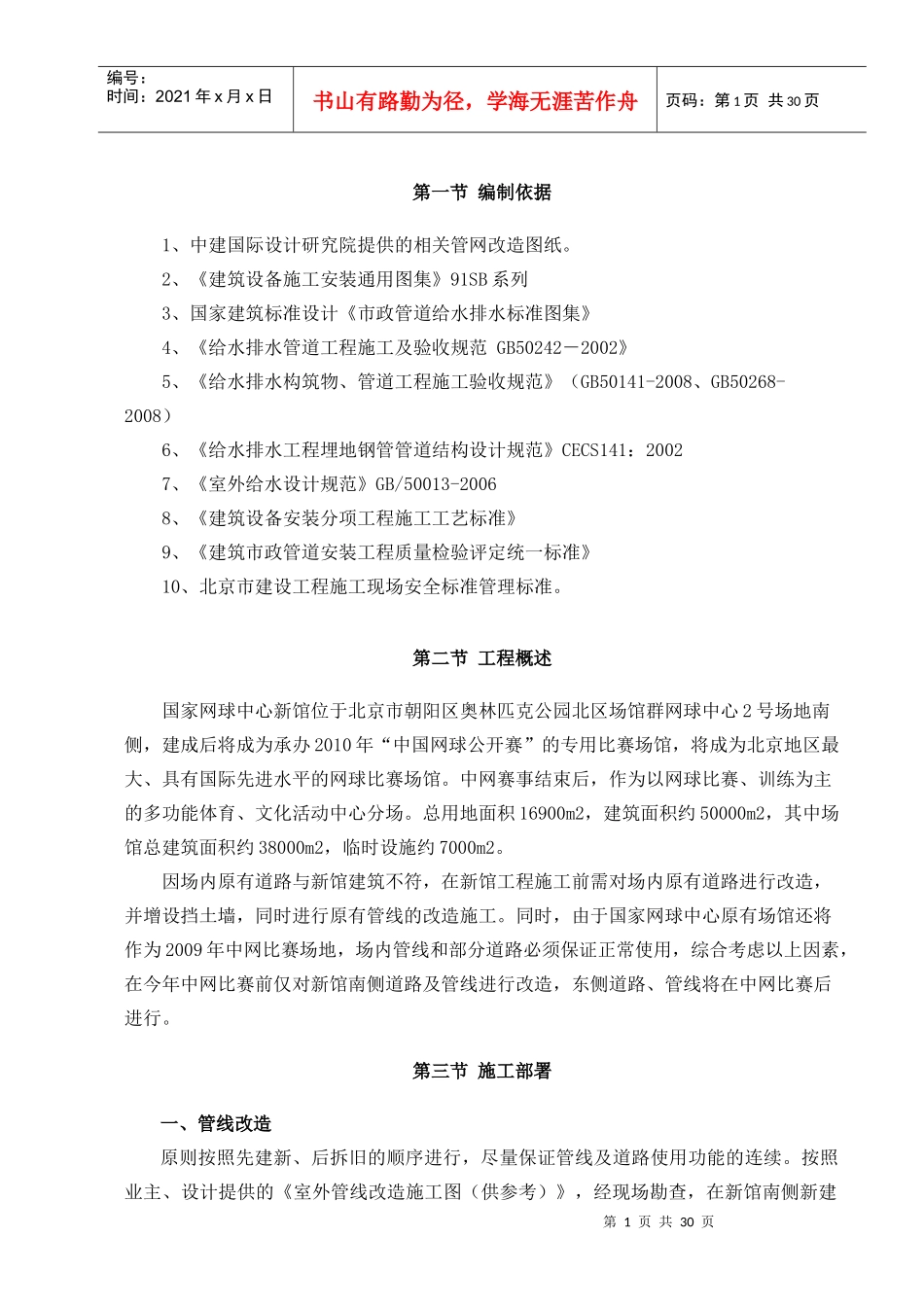

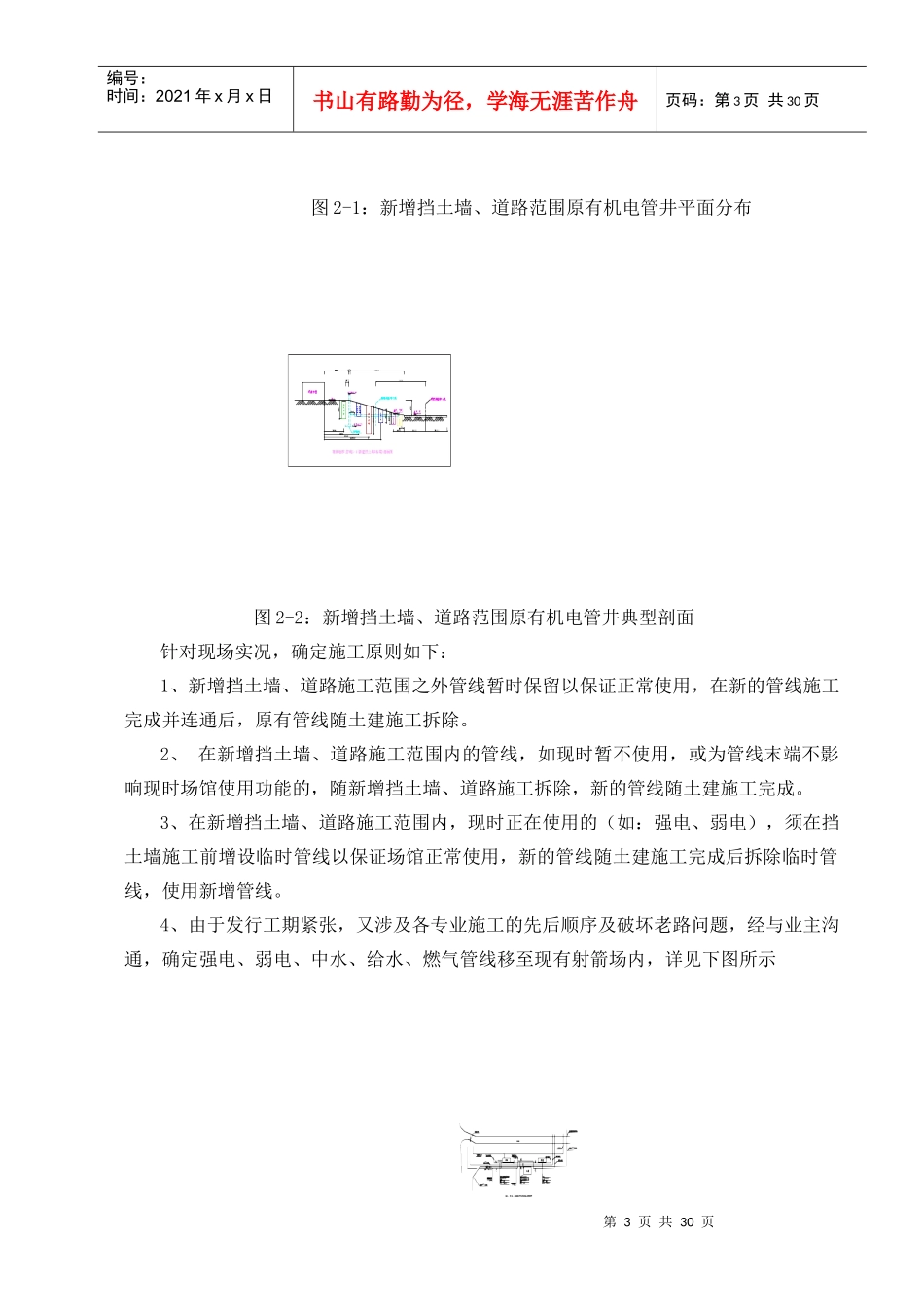

第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共30页第一节编制依据1、中建国际设计研究院提供的相关管网改造图纸。2、《建筑设备施工安装通用图集》91SB系列3、国家建筑标准设计《市政管道给水排水标准图集》4、《给水排水管道工程施工及验收规范GB50242－2002》5、《给水排水构筑物、管道工程施工验收规范》（GB50141-2008、GB50268-2008）6、《给水排水工程埋地钢管管道结构设计规范》CECS141：20027、《室外给水设计规范》GB/50013-20068、《建筑设备安装分项工程施工工艺标准》9、《建筑市政管道安装工程质量检验评定统一标准》10、北京市建设工程施工现场安全标准管理标准。第二节工程概述国家网球中心新馆位于北京市朝阳区奥林匹克公园北区场馆群网球中心2号场地南侧，建成后将成为承办2010年“中国网球公开赛”的专用比赛场馆，将成为北京地区最大、具有国际先进水平的网球比赛场馆。中网赛事结束后，作为以网球比赛、训练为主的多功能体育、文化活动中心分场。总用地面积16900m2，建筑面积约50000m2，其中场馆总建筑面积约38000m2，临时设施约7000m2。因场内原有道路与新馆建筑不符，在新馆工程施工前需对场内原有道路进行改造，并增设挡土墙，同时进行原有管线的改造施工。同时，由于国家网球中心原有场馆还将作为2009年中网比赛场地，场内管线和部分道路必须保证正常使用，综合考虑以上因素，在今年中网比赛前仅对新馆南侧道路及管线进行改造，东侧道路、管线将在中网比赛后进行。第三节施工部署一、管线改造原则按照先建新、后拆旧的顺序进行，尽量保证管线及道路使用功能的连续。按照业主、设计提供的《室外管线改造施工图（供参考）》，经现场勘查，在新馆南侧新建第2页共30页第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共30页道路、挡土墙范围内尚有部分机电管线，与新建道路及挡土墙的关系见下图2-1、2：第3页共30页第2页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共30页图2-1：新增挡土墙、道路范围原有机电管井平面分布图2-2：新增挡土墙、道路范围原有机电管井典型剖面针对现场实况，确定施工原则如下：1、新增挡土墙、道路施工范围之外管线暂时保留以保证正常使用，在新的管线施工完成并连通后，原有管线随土建施工拆除。2、在新增挡土墙、道路施工范围内的管线，如现时暂不使用，或为管线末端不影响现时场馆使用功能的，随新增挡土墙、道路施工拆除，新的管线随土建施工完成。3、在新增挡土墙、道路施工范围内，现时正在使用的（如：强电、弱电），须在挡土墙施工前增设临时管线以保证场馆正常使用，新的管线随土建施工完成后拆除临时管线，使用新增管线。4、由于发行工期紧张，又涉及各专业施工的先后顺序及破坏老路问题，经与业主沟通，确定强电、弱电、中水、给水、燃气管线移至现有射箭场内，详见下图所示第4页共30页第3页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共30页4、管线改造在新增挡土墙、新建道路范围内的随土建施工进行，在原有道路范围内的，因新馆南侧道路现时以不作为2009年中网比赛通道，在保证施工通道的前提下可局部破碎现有道路进行施工。其他部位先进行改造管线施工，完成后与原有管线连接后拆除原有管线。二、挡土墙施工1、土方开挖土方开挖兼顾挡土墙施工及改造管线敷设施工，在原有管线按照上述原则处理后，沿挡土墙方向整体开挖，射箭馆一侧原则按照1：0.5自然放坡，为保证现有房屋不受影响，在房子部位局部采用1：0.3放坡，并对边坡进行局部处理（挂网喷射混凝土护坡）。见下图：第5页共30页第4页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共30页2、挡土墙施工随土方开挖开始挡土墙施工，挡土墙结构为清水混凝土，表面按设计要求分割，氟碳树脂涂料保护。施工时按照设计分割尺寸（2100*1200mm）配模施工，一次浇注不超过30m，并在30m范围设置伸缩缝，为保证挡土墙整体效果，伸缩缝按一个分割尺寸（2100mm）留置，在整体挡土墙施工完成后浇注。为保证挡土墙...
