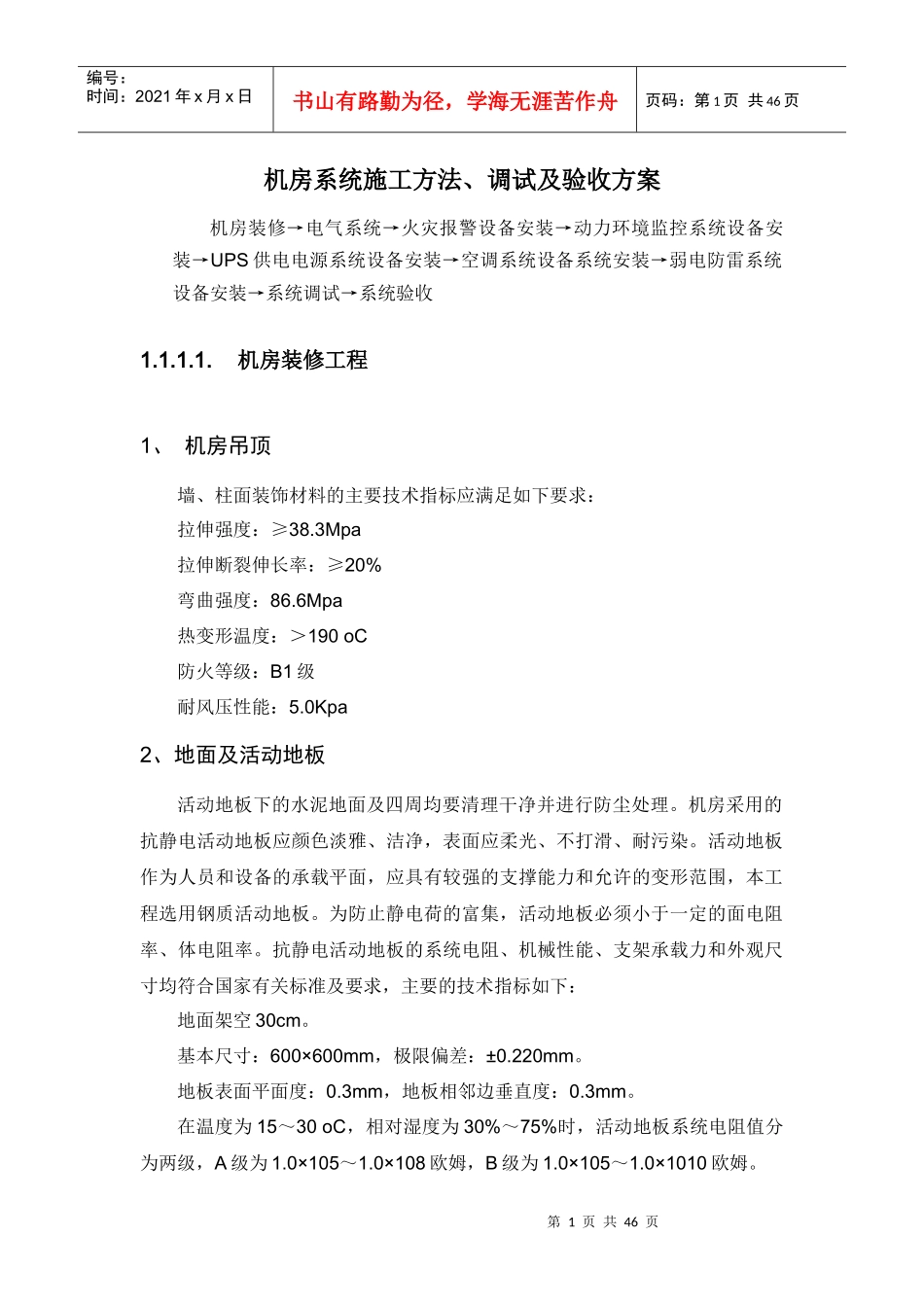

第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共46页机房系统施工方法、调试及验收方案机房装修→电气系统→火灾报警设备安装→动力环境监控系统设备安装→UPS供电电源系统设备安装→空调系统设备系统安装→弱电防雷系统设备安装→系统调试→系统验收1.1.1.1.机房装修工程1、机房吊顶墙、柱面装饰材料的主要技术指标应满足如下要求：拉伸强度：≥38.3Mpa拉伸断裂伸长率：≥20%弯曲强度：86.6Mpa热变形温度：＞190oC防火等级：B1级耐风压性能：5.0Kpa2、地面及活动地板活动地板下的水泥地面及四周均要清理干净并进行防尘处理。机房采用的抗静电活动地板应颜色淡雅、洁净，表面应柔光、不打滑、耐污染。活动地板作为人员和设备的承载平面，应具有较强的支撑能力和允许的变形范围，本工程选用钢质活动地板。为防止静电荷的富集，活动地板必须小于一定的面电阻率、体电阻率。抗静电活动地板的系统电阻、机械性能、支架承载力和外观尺寸均符合国家有关标准及要求，主要的技术指标如下：地面架空30cm。基本尺寸：600×600mm，极限偏差：±0.220mm。地板表面平面度：0.3mm，地板相邻边垂直度：0.3mm。在温度为15～30oC，相对湿度为30%～75%时，活动地板系统电阻值分为两级，A级为1.0×105～1.0×108欧姆，B级为1.0×105～1.0×1010欧姆。第2页共46页第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共46页地板均布荷载大于500kg/m2时，或者集中荷载大于400kg时，或者中心集中荷载为300kg时，挠曲量小于2mm。支撑的承载能力应大于400kg。抗静电要求参考《抗静电工程技术规程》DGJ08-83-2000，机房的室内环境为静电控制二级标准，辅助机房内静电电位绝对值不大于200V。设计应在以下几方面采取抗静电措施：环境六面体装饰饰面选择符合静电控制二级标准的静电耗散性材料，用以抑制环境中静电的产生。运用各种静电屏蔽的连接构造措施和技术手段，以抑制环境中静电噪声的传播和耦合干扰。配置导静电迅速、安全、有效泄放到大地的抗静电接地系统，构筑低电阻导静电泄放通路。信息技术装置和电子设备的电源和接地配置，根据电磁兼容原理采取相关措施，用以有效控制环境中的电场感应和接地干扰。3、机房门窗机房出入口门，必须满足消防防火方面的要求，必须有效地起到防尘、防潮、防火作用，具有良好的安全性能，其次还要保证最大设备的进出，最后还必须考虑操作安全、可靠和安装门禁系统的需要。机房的内门要求与墙体装饰协调,所有出入大门采用双开钢制防火门和单开防火玻璃门4、隐蔽部分工程装饰工程中的隐蔽工程，将严格按照国家标准对隐蔽部分材料采取：墙体部分作防潮处理。部分非阻燃材料必须涂刷防火涂料。所有隐蔽用材必须符合机房用材性能指标，做到不起尘、阻燃、绝燃，不会产生静电，牢固耐用并无病虫害发生。第3页共46页第2页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共46页1.1.1.2.防雷接地系统1、施工工艺防雷接地工程包括接地装置、防雷引下线及避雷带的安装。施工采用标准为《电气装置安装工程接地装置施工及验收规范》（GB50169-92）1）接地装置a.按照设计图尺寸位置要求，将底板内两条结构主筋焊接连通，并与所经桩台及柱内的有关钢筋焊接（不同标高处利用两根竖向结构上下贯通），并将两根主筋用油漆做好标记，便于引出和检查。b.所有焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净后，刷沥青作防腐处理，采用搭接焊时，其焊接长度要求如下：镀锌扁钢不小于其宽度的2倍，且至少3个棱边焊接。镀锌圆钢焊接长度为其直径的6倍，并应二面焊接。镀锌圆钢与镀锌扁钢连接时，其长度为圆钢直径的6倍。c.每一处施工完毕后，应及时请质检部门进行隐蔽工程检查验收，合格后方能隐蔽，同时做好隐蔽工程验收记录。2）引下线安装利用建筑钢筋做引下线的情况，钢筋截面一定要满足设计要求。钢筋的连接要满足规范要求，如建筑施工采用埋弧焊工艺，可不作处理，否则要进行接地跨接，搭接长度不应小于跨接钢筋直径的6倍。3）避雷带本工程避雷...
