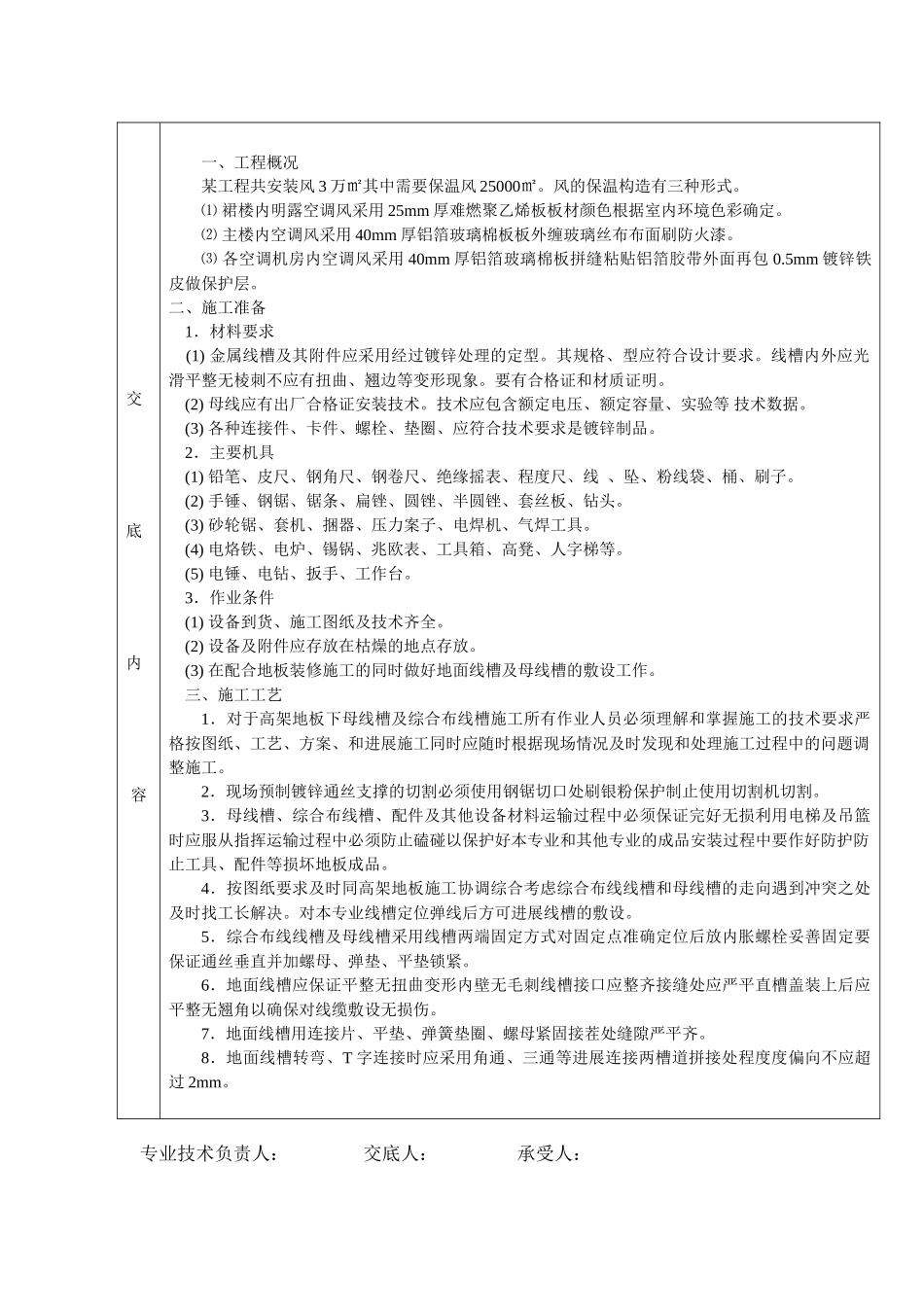

综合布线分项工程质量技术交底卡施工广东腾越建筑工程工程名称分部工程智能建筑交底部位日200年月日交底内容一、工程概况某工程共安装风3万㎡其中需要保温风25000㎡。风的保温构造有三种形式。⑴裙楼内明露空调风采用25mm厚难燃聚乙烯板板材颜色根据室内环境色彩确定。⑵主楼内空调风采用40mm厚铝箔玻璃棉板板外缠玻璃丝布布面刷防火漆。⑶各空调机房内空调风采用40mm厚铝箔玻璃棉板拼缝粘贴铝箔胶带外面再包0.5mm镀锌铁皮做保护层。二、施工准备1．材料要求(1)金属线槽及其附件应采用经过镀锌处理的定型。其规格、型应符合设计要求。线槽内外应光滑平整无棱刺不应有扭曲、翘边等变形现象。要有合格证和材质证明。(2)母线应有出厂合格证安装技术。技术应包含额定电压、额定容量、实验等技术数据。(3)各种连接件、卡件、螺栓、垫圈、应符合技术要求是镀锌制品。2．主要机具(1)铅笔、皮尺、钢角尺、钢卷尺、绝缘摇表、程度尺、线、坠、粉线袋、桶、刷子。(2)手锤、钢锯、锯条、扁锉、圆锉、半圆锉、套丝板、钻头。(3)砂轮锯、套机、捆器、压力案子、电焊机、气焊工具。(4)电烙铁、电炉、锡锅、兆欧表、工具箱、高凳、人字梯等。(5)电锤、电钻、扳手、工作台。3．作业条件(1)设备到货、施工图纸及技术齐全。(2)设备及附件应存放在枯燥的地点存放。(3)在配合地板装修施工的同时做好地面线槽及母线槽的敷设工作。三、施工工艺1．对于高架地板下母线槽及综合布线槽施工所有作业人员必须理解和掌握施工的技术要求严格按图纸、工艺、方案、和进展施工同时应随时根据现场情况及时发现和处理施工过程中的问题调整施工。2．现场预制镀锌通丝支撑的切割必须使用钢锯切口处刷银粉保护制止使用切割机切割。3．母线槽、综合布线槽、配件及其他设备材料运输过程中必须保证完好无损利用电梯及吊篮时应服从指挥运输过程中必须防止磕碰以保护好本专业和其他专业的成品安装过程中要作好防护防止工具、配件等损坏地板成品。4．按图纸要求及时同高架地板施工协调综合考虑综合布线线槽和母线槽的走向遇到冲突之处及时找工长解决。对本专业线槽定位弹线后方可进展线槽的敷设。5．综合布线线槽及母线槽采用线槽两端固定方式对固定点准确定位后放内胀螺栓妥善固定要保证通丝垂直并加螺母、弹垫、平垫锁紧。6．地面线槽应保证平整无扭曲变形内壁无毛刺线槽接口应整齐接缝处应严平直槽盖装上后应平整无翘角以确保对线缆敷设无损伤。7．地面线槽用连接片、平垫、弹簧垫圈、螺母紧固接茬处缝隙严平齐。8．地面线槽转弯、T字连接时应采用角通、三通等进展连接两槽道拼接处程度度偏向不应超过2mm。专业技术负责人：交底人：承受人：综合布线分项工程质量技术交底卡施工广东腾越建筑工程工程名称分部工程智能建筑交底部位日200年月日交底内容9．地面线槽进线开孔使用液压开孔器准确核定位置后开孔防止误开孔。10．架空地板内综合布线线槽与电力线槽走向一样时之间间距应不小于0.3m。11．母线槽装上连接器、插座后高度不应超过60mm。12．插座插人母线后用所定装置锁住。13．每个插座为三极式L、N、PE其容量不得小于16A插座附带引出线长度不小于3m引出线截面为4mm2铜导体铜导线外用软金属保护软金属端头用螺纹连接。14．母线上插孔间距600mm。母线槽在地板下安装应保持平直程度偏向不大于1.5mm。15．母线槽的始端和终端对应连接严禁终端和终端、始端和始端相连。四、质量1．地面线槽敷设(1)保护接地应根据设计图要求敷设在线槽内一侧接地处螺丝直径不应小于6mm加平垫、弹簧垫圈、螺母压紧。100mm两段线槽用连接板做地线时每端螺丝不得少于4个。200mm两段线槽用连接板做地线时每端螺丝不得少于6个。(2)槽道的安装位置应附合施工图规定左右偏向不应超过50mm。槽道程度度每米偏向不应超过2mm。垂直局部与地面保持垂直垂直度偏向不应超过3mm。两槽道拼接处程度度偏向不应超过2mm。安装应保持垂直整齐结实无歪斜现象。槽道节与节间应接触良好安装结实穿插电缆通道穿插必须成直角以减弱回路影响。(3)架空地板内综合布线线槽与电力线槽走向一样时二者间距至少0.3m。(4)安装槽道应端正结实并与机架保持垂直列间槽道应成一直线左...
