盖板通道涵施工方案VIP免费

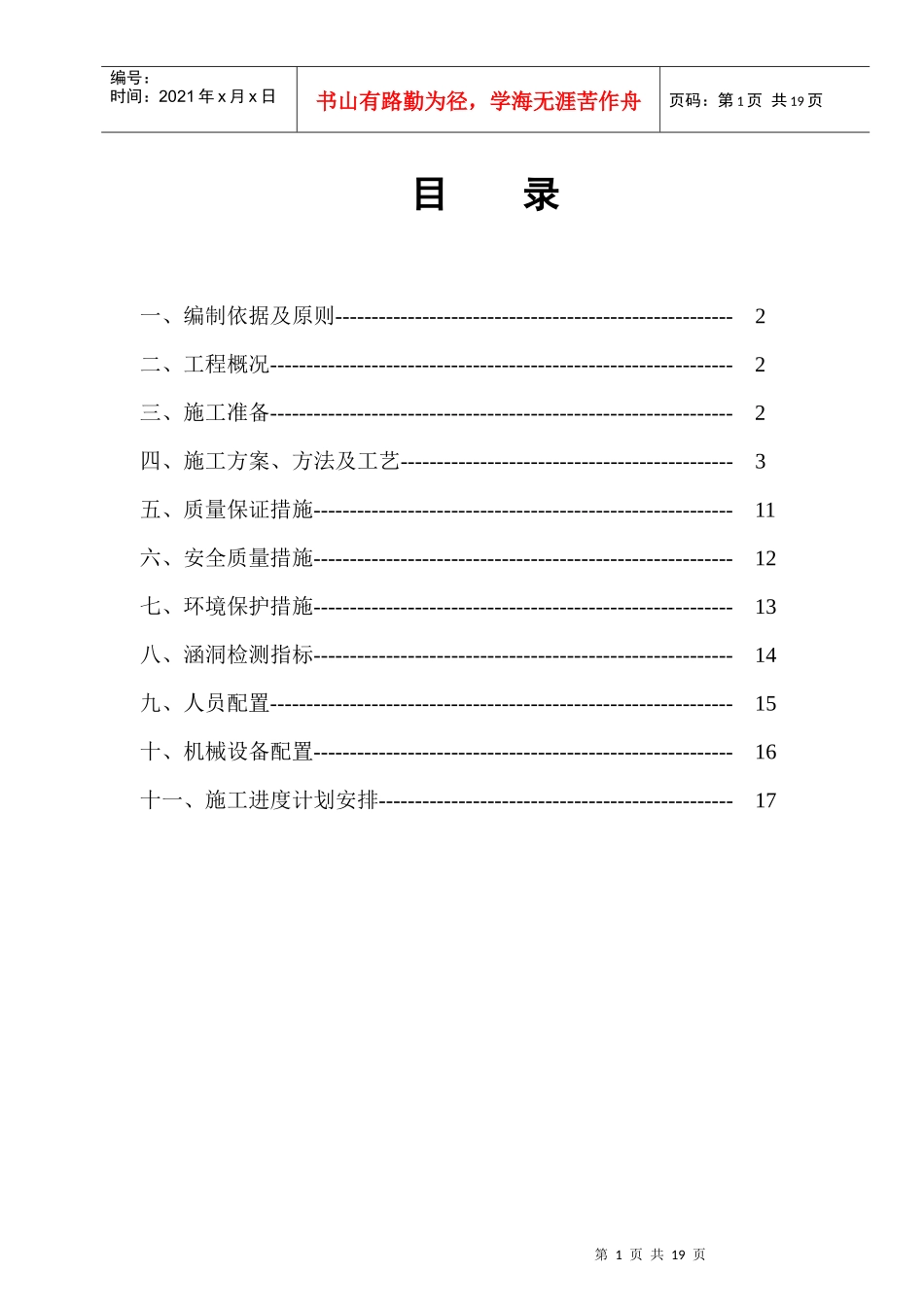

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页目录一、编制依据及原则-------------------------------------------------------2二、工程概况----------------------------------------------------------------2三、施工准备----------------------------------------------------------------2四、施工方案、方法及工艺----------------------------------------------3五、质量保证措施----------------------------------------------------------11六、安全质量措施----------------------------------------------------------12七、环境保护措施----------------------------------------------------------13八、涵洞检测指标----------------------------------------------------------14九、人员配置----------------------------------------------------------------15十、机械设备配置----------------------------------------------------------16十一、施工进度计划安排-------------------------------------------------17第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页K32+740通道涵施工方案一、编制依据及原则1、编制依据1）、A3合同段桥梁、涵洞设计图纸及设计资料。2）、公路工程有关规范和标准。3）、《公路桥涵施工技术规范》。4）、国家及地方环保法律法规。5）、《福建省高速公路桥梁施工标准化指南》。6）、《永武高速公路三明段补充技术规范》。2、编制原则1）、努力提高施工机械化水平，加快施工进度。2）、强化组织指挥，加强管理，保证施工质量，杜绝安全事故。3）、文明施工，保护环境，做到不浪费土地，不干扰居民。二、工程概况K32+740盖板通道涵，与路线交角为70度。涵洞净宽5m，净高4.7m，涵长68.32m。基础、洞底铺砌及墙身均采用C20片石混凝土现浇，台帽采用C25钢筋砼现浇，盖板采用C30钢筋混凝土，帽石采用C30混凝土现浇。涵洞进口型式为跌水井及人行踏步，出口出口为八字墙，进出口引、排水铺砌采用M7.5号浆砌片石，设计地基承载力要求达到295Kpa。三、施工准备第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页1、备齐开工文件及图纸，图纸和文件已审核完毕。2、已完成涵位施工放样工作。3、人员和机械已到位，便道已经畅通。4、各种原材料已经备齐，试验室已经完成施工中所涉及到的不同标号的混凝土及砂浆配合比。对进场的原材料进行了抽样检测，均己合格。详见附件《原材料的实验检测报告》。5、已安排原材料及时按设计进场，使原材料有一定量的储备。并于拌和场分类堆放，分别管理，水泥按200吨进行一次检验，砂每200m3进行一次检验，钢筋60t进行一次检验。6、为保证正常施工，设置一个钢筋场地进行钢筋加工，搭盖简易挡雨棚，对场地进行硬化,周围设置排水沟。7、涵位工作区外围设置截、排水沟，防雨水冲刷。8、已到场32KW发电机一台，砼浇筑前台振捣及圬工砌筑时砂浆搅拌机用，其他附属设备均已到场。四、施工方案、方法及工艺本涵施工工艺流程如下：测量放样→基坑开挖→检测地基承载力→浇筑基础砼→浇筑砼涵台身→浇筑砼涵台帽；预制盖板→沉降缝处理→洞口工程→养生→回填1、施工放样：测量技术人员对涵洞轴线及四个角的坐标和高程进行放样，即进行位置控制，测量过程中监理工程师旁站抽检。2、基坑开挖前的准备工作：对所使用的原材料品种、规格物理性能等技术指标进行检定，对不同规格品种的材料进行分区贮存堆放，对钢筋、水泥等第4页共19页第3页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共19页易受雨水影响的材料应搭设材料库保存。以保证使用前的质量，开工前应进场足够的材料。3、基坑开挖：经监理工程师对测量放样认可后，技术人员对基坑开挖作好技术交底，指导施工。基坑采用明挖，使用挖掘机开挖，人工修整，在基坑开挖前基坑顶面应设置防止地面水流入基坑的设施，在基坑顶有荷载时，坑顶边与动荷载方向应有不小于1m宽的护道，在必要时可...
