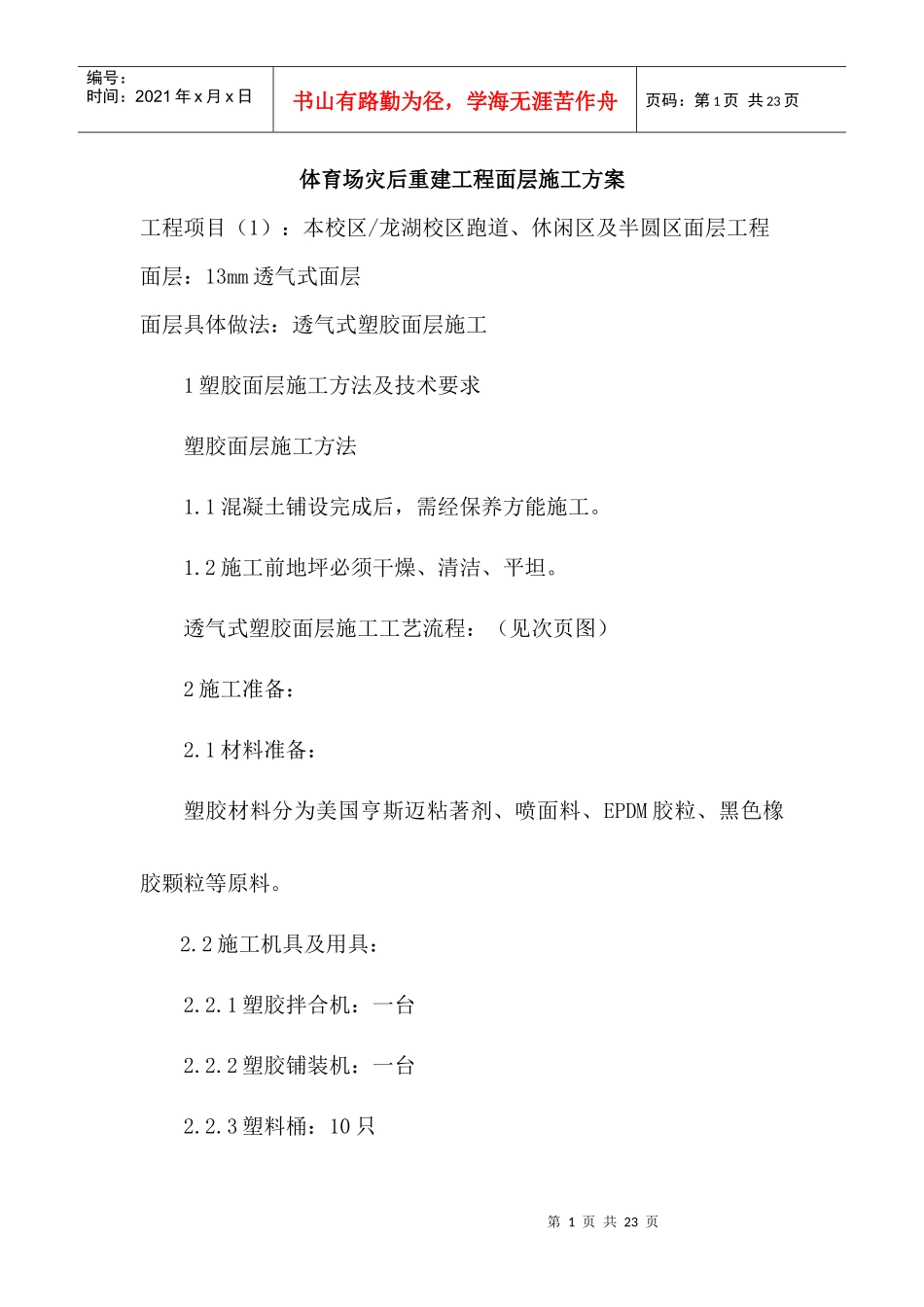

某中学运动场面层施工方案VIP免费

第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共23页体育场灾后重建工程面层施工方案工程项目（1）：本校区/龙湖校区跑道、休闲区及半圆区面层工程面层：13mm透气式面层面层具体做法：透气式塑胶面层施工1塑胶面层施工方法及技术要求塑胶面层施工方法1.1混凝土铺设完成后，需经保养方能施工。1.2施工前地坪必须干燥、清洁、平坦。透气式塑胶面层施工工艺流程：（见次页图）2施工准备：2.1材料准备：塑胶材料分为美国亨斯迈粘著剂、喷面料、EPDM胶粒、黑色橡胶颗粒等原料。2.2施工机具及用具：2.2.1塑胶拌合机：一台2.2.2塑胶铺装机：一台2.2.3塑料桶：10只第2页共23页第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共23页2.2.4刮板10只，每只长2.5米2.2.5手推车5辆2.2.6空压机1台2.2.7刮腻子刀8把2.2.8高压喷涂机2.2.9存料仓库（防火、防潮、防盗）30M22.2.10木板、塑料薄膜若干（临时填排水沟盖板上排水孔用）2.2.11塑料活动临时防雨棚一座（2.5*10M）3施工人员：总计6～10人3.1清扫基础和准备工作1人3.2放线2人3.3拌合机（一台）2人3.4搅拌运料2人3.5摊铺塑胶3人第3页共23页第2页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共23页塑胶面层施工工艺流程准备工作测量放样堵水沟排水孔制作木楔厚度检测第4页共23页第3页共23页摊铺塑胶编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共23页塑胶材料进口粘著剂、黑胶粒等混合搅拌局部修整第5页共23页第4页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共23页4施工要点:4.1规格：厚度13mm。4.2搅拌：根据配比搅拌比率将所须的材料数量放进德国制造，专为塑胶式跑道设计的搅拌机内均匀搅拌，搅拌完成后的胶粒完全均匀地粘满粘著剂，粘性特佳且防菌，不老化。4.3铺设：将搅拌完全的胶粒倒入德国制造，具有高压、高温且自动控制平整度的铺装机内，经由德国SMG铺装机铺设出来的面层平整度佳，压实度均匀，弹性硬度符合国际田联的要求，而且铺设面宽达到2.7米，铺设速度快且不积水。4.4面层：使用德国SMG进口喷面机喷面，表面为EPDM颗粒，工厂制造时已经过抗紫外线处理，长年日久照射也能保持色泽鲜艳，不褪色，且胶粒耐磨性经试验室实验证明，即使5000名学生，每日竣工验收第6页共23页第5页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共23页10小时的使用情况下，经过10年还能维持极佳的状态。4.5跑道画线：由电脑按照跑道半径及相关数据计算出各项径赛项目，并由画线师利用经纬仪将电脑计算出的各项径赛项目标在塑料跑道上，再用专业画线机将线条喷在塑料跑道上，画线漆为专用画线漆，经各大型比赛场地普遍采用，具有防磨损、不褪色之功能。5塑胶面层质量目标:5.1质量标准参照GB/T14833-93塑胶跑道指标及按国家体委、国际田联颁布的最新标准执行。5.2塑胶面层颜色均匀一致,不脱胶,不起泡,各种道线、点位清晰、鲜明，无明显虚边。5.3跑道面层防滑颗粒大小要在0.5～1MM之间,颗粒均匀,无秃粒现象。5.4厚度：根据基础面层3＊3米网格的位置，重新放网格线进行塑胶面层标高检验，塑胶面层标高与基面层实际高之差就是塑胶第7页共23页第6页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共23页跑道面层厚度，合格率要求在85％以上。5.5平整度：横向坡度合格率均在85％以上。3米直尺误差为3MM。6塑胶面层验收标准塑胶跑道按国家标准，国家体育行业标准竞赛用田径场地合成表面进行验收，分外观尺寸和物理机性能两个部分，（外观尺寸按国际田联最新标志线要求及中国田联一类标准运动场规定及要求具体如下：6.1物理机械性能应符合下表规定：项目指标硬度（邵A）度45-60拉伸强度Map≥0.4（国际田联标准≥0.4Map）扯断伸长率%≥40%（国际田联标准≥40%）压缩复原率%≥95%回弹值≥20%抗滑值BPN20℃≥47阻燃性1级1（燃斑直径≤50mm）第8页共23页第7页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共23页工程项目...
