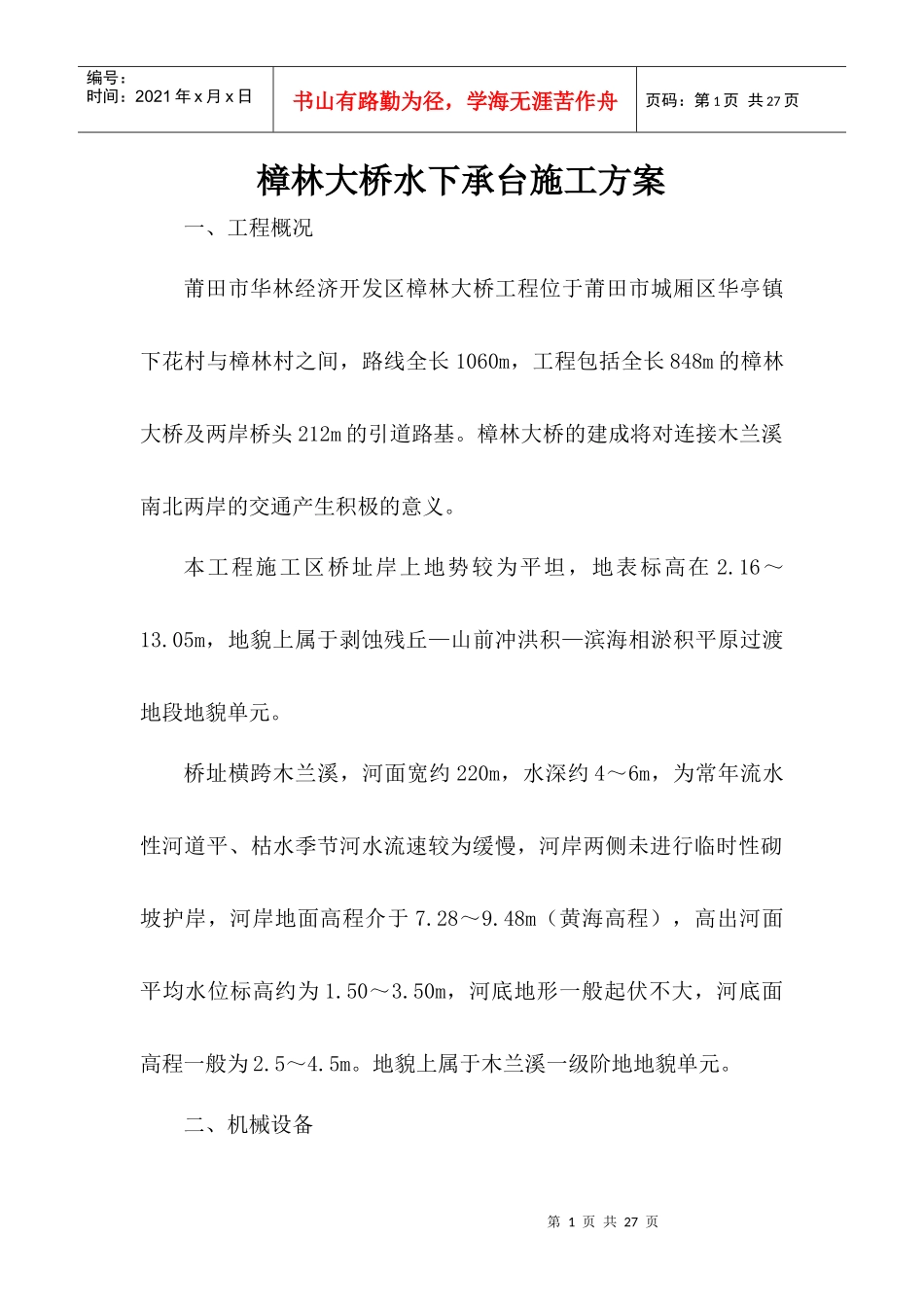

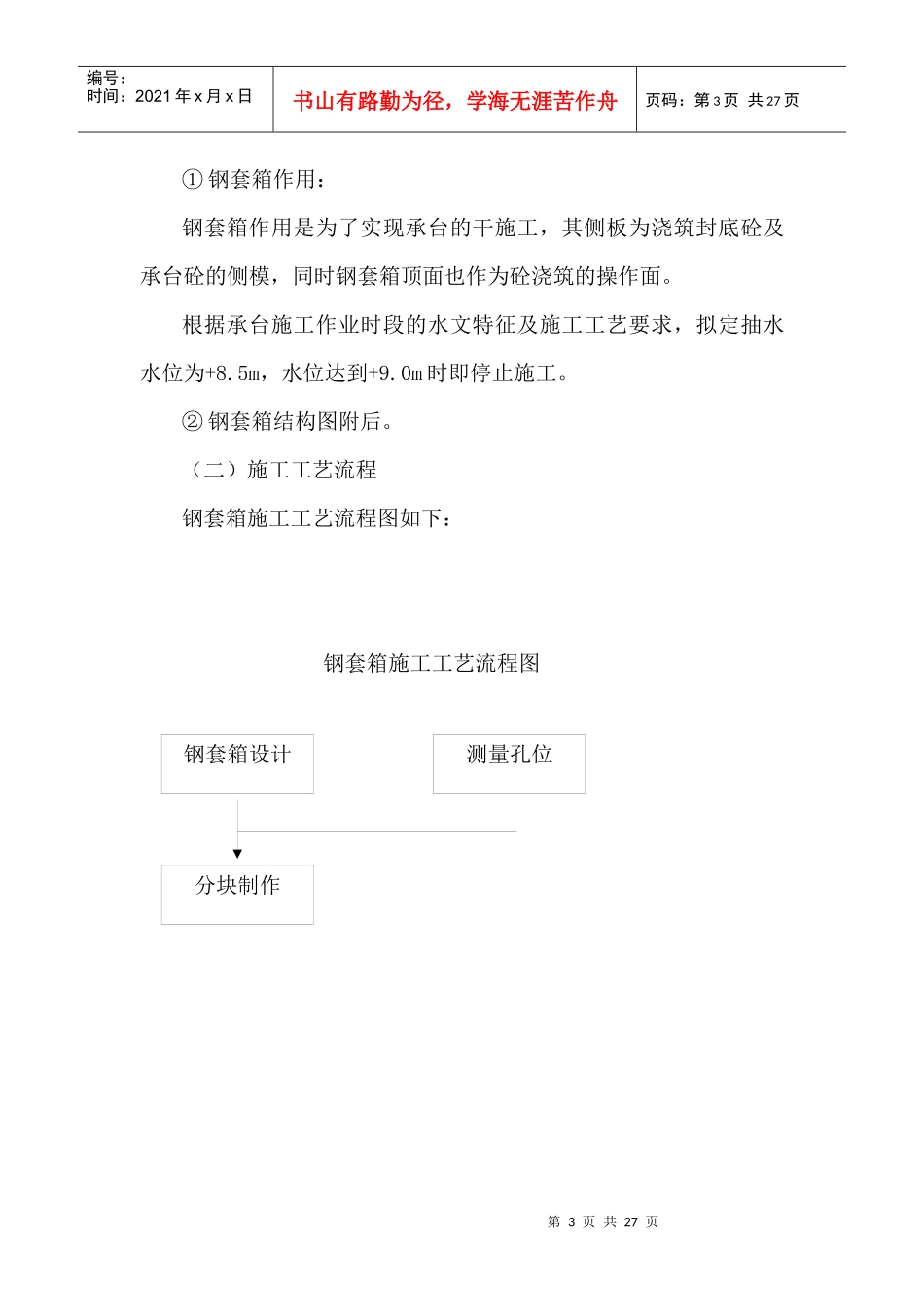

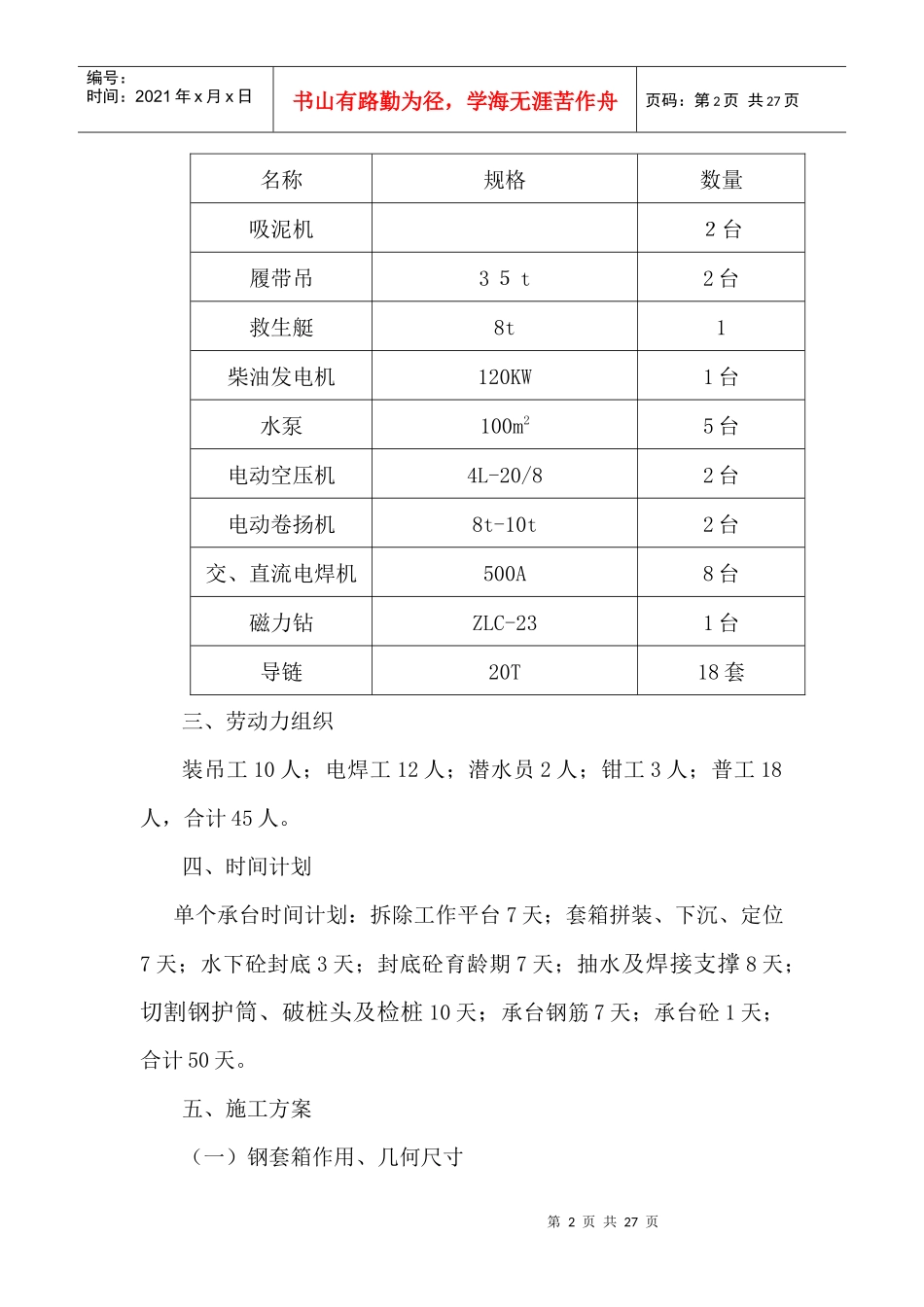

第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共27页樟林大桥水下承台施工方案一、工程概况莆田市华林经济开发区樟林大桥工程位于莆田市城厢区华亭镇下花村与樟林村之间，路线全长1060m，工程包括全长848m的樟林大桥及两岸桥头212m的引道路基。樟林大桥的建成将对连接木兰溪南北两岸的交通产生积极的意义。本工程施工区桥址岸上地势较为平坦，地表标高在2.16～13.05m，地貌上属于剥蚀残丘—山前冲洪积—滨海相淤积平原过渡地段地貌单元。桥址横跨木兰溪，河面宽约220m，水深约4～6m，为常年流水性河道平、枯水季节河水流速较为缓慢，河岸两侧未进行临时性砌坡护岸，河岸地面高程介于7.28～9.48m（黄海高程），高出河面平均水位标高约为1.50～3.50m，河底地形一般起伏不大，河底面高程一般为2.5～4.5m。地貌上属于木兰溪一级阶地地貌单元。二、机械设备第2页共27页第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共27页名称规格数量吸泥机２台履带吊3５t2台救生艇8t1柴油发电机120KW1台水泵100m25台电动空压机4L-20/82台电动卷扬机8t-10t2台交、直流电焊机500A8台磁力钻ZLC-231台导链20T18套三、劳动力组织装吊工10人；电焊工12人；潜水员2人；钳工3人；普工18人，合计45人。四、时间计划单个承台时间计划：拆除工作平台7天；套箱拼装、下沉、定位7天；水下砼封底3天；封底砼育龄期7天；抽水及焊接支撑8天；切割钢护筒、破桩头及检桩10天；承台钢筋7天；承台砼1天；合计50天。五、施工方案（一）钢套箱作用、几何尺寸第3页共27页第2页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共27页①钢套箱作用：钢套箱作用是为了实现承台的干施工，其侧板为浇筑封底砼及承台砼的侧模，同时钢套箱顶面也作为砼浇筑的操作面。根据承台施工作业时段的水文特征及施工工艺要求，拟定抽水水位为+8.5m，水位达到+9.0m时即停止施工。②钢套箱结构图附后。（二）施工工艺流程钢套箱施工工艺流程图如下：钢套箱施工工艺流程图钢套箱设计分块制作测量孔位第4页共27页第3页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共27页分节拼装内支撑焊接检测护筒外围钻孔平台拆除钢护筒割除钢套箱吊安下水入水自沉锚石定位钢套箱搭设工作平台第5页共27页第4页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共27页（三）钢套箱设计1、钢吊箱设计条件：承压水头分析：a、悬浮下沉阶段：此时段受水侧压力较小。b、封底砼施工阶段：此时段水位差较小，受水侧压力较小。c、抽水阶段：此时段钢套侧压力最大，作为侧壁结构设计的依据。验算此工况按６m水位压力差验算，拟定抽水水位为+8.５m。2、施工要求：设计需考虑各方面因素，为此分两节设计。钢套箱内部布置两层内支撑。3、工况验算及结果钢套箱计算分钢套箱吊装阶段、浇注封底砼阶段、钢吊箱抽水阶段三种工况进行。钢套箱吊装阶段及浇筑砼阶段此两阶段一是自身沉重，设计时满足要求，二是侧壁所承受的内外水头差所产生的水压力较小，因此此两阶段不作为钢套箱本身和钢套箱侧壁结构的最不利荷载阶段，套箱定位固定第6页共27页第5页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共27页可不必验算。而钢套箱在浇注封底砼后，即抽水阶段。此阶段作为钢套箱侧壁结构设计的控制状态。（四）钢套箱施工测量1.钢护筒中心坐标、倾斜方向及倾斜度测定①钢护筒中心坐标测定：实测各墩桩位坐标。②钢护筒倾斜度，倾斜方向测定：采用垂球法或水平尺靠护筒测得。③中心坐标、倾斜方向及倾斜度精确分析：根据所实测的护筒中心坐标和测得的倾斜方向及倾斜度求得钢套箱封底砼底处护筒中心坐标。２.钢套箱就位及检查利用锥形导向装置套入护筒后，测量人员严格检查套箱侧板的平面位置和垂直度，如不满足要求，应重新定位，以保证钢套箱顺利下沉。（五）钢套箱施工１．钢套箱施工前准备工作①利用吸泥机将封底混凝土底标高以上的泥和卵石等清理出去。②钻孔平台拆除及工作平台的搭设：２．钢吊箱加...
