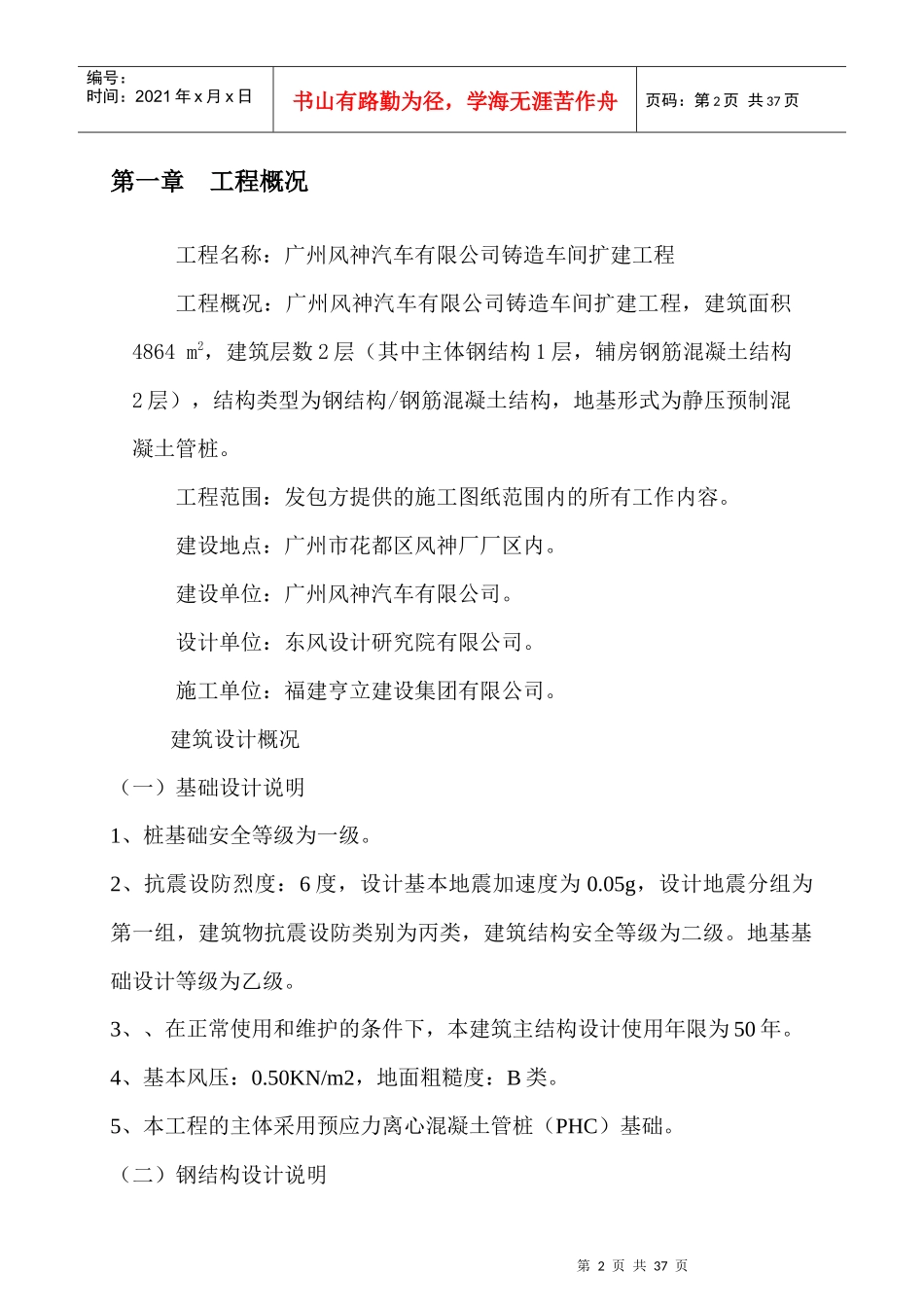

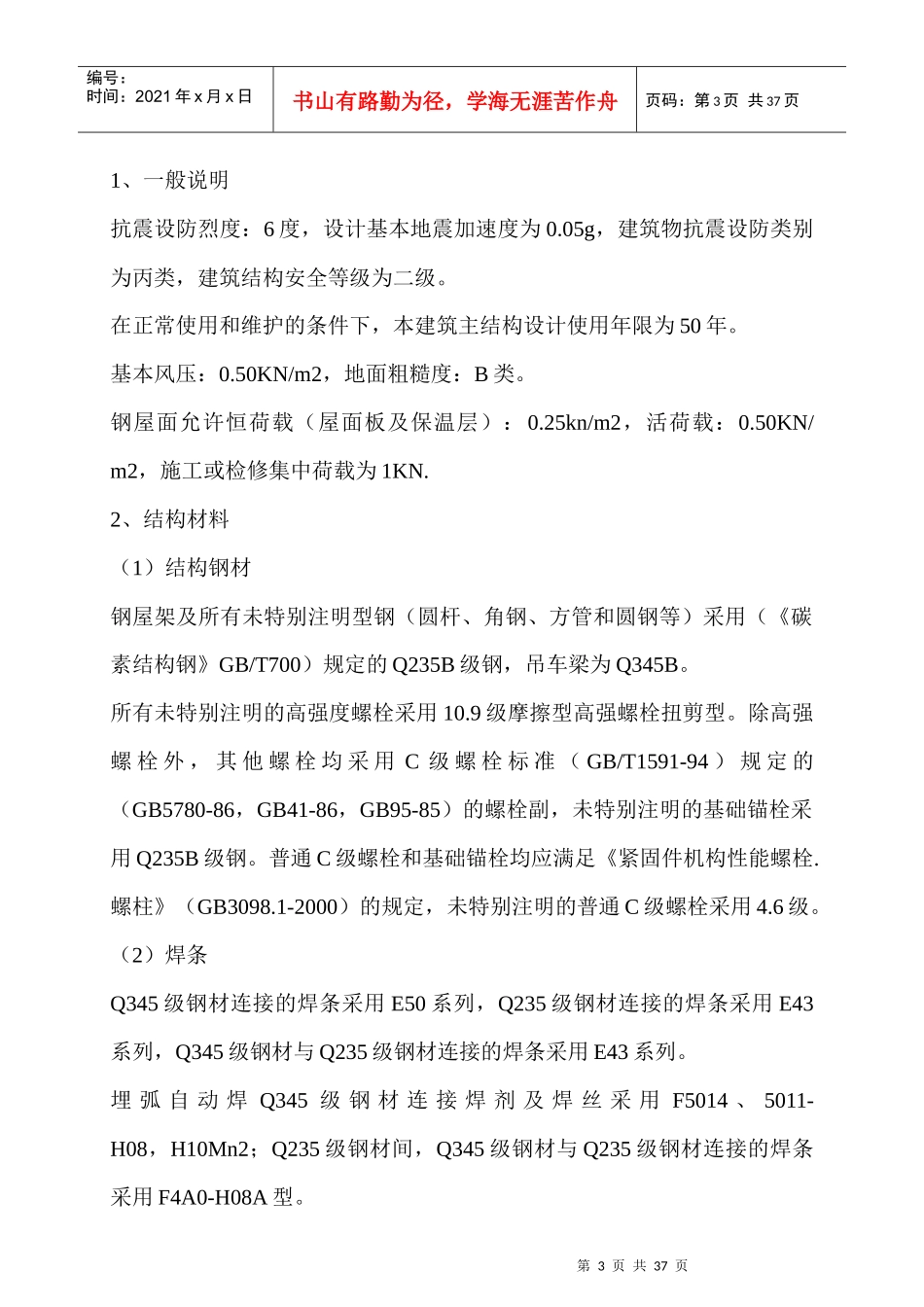

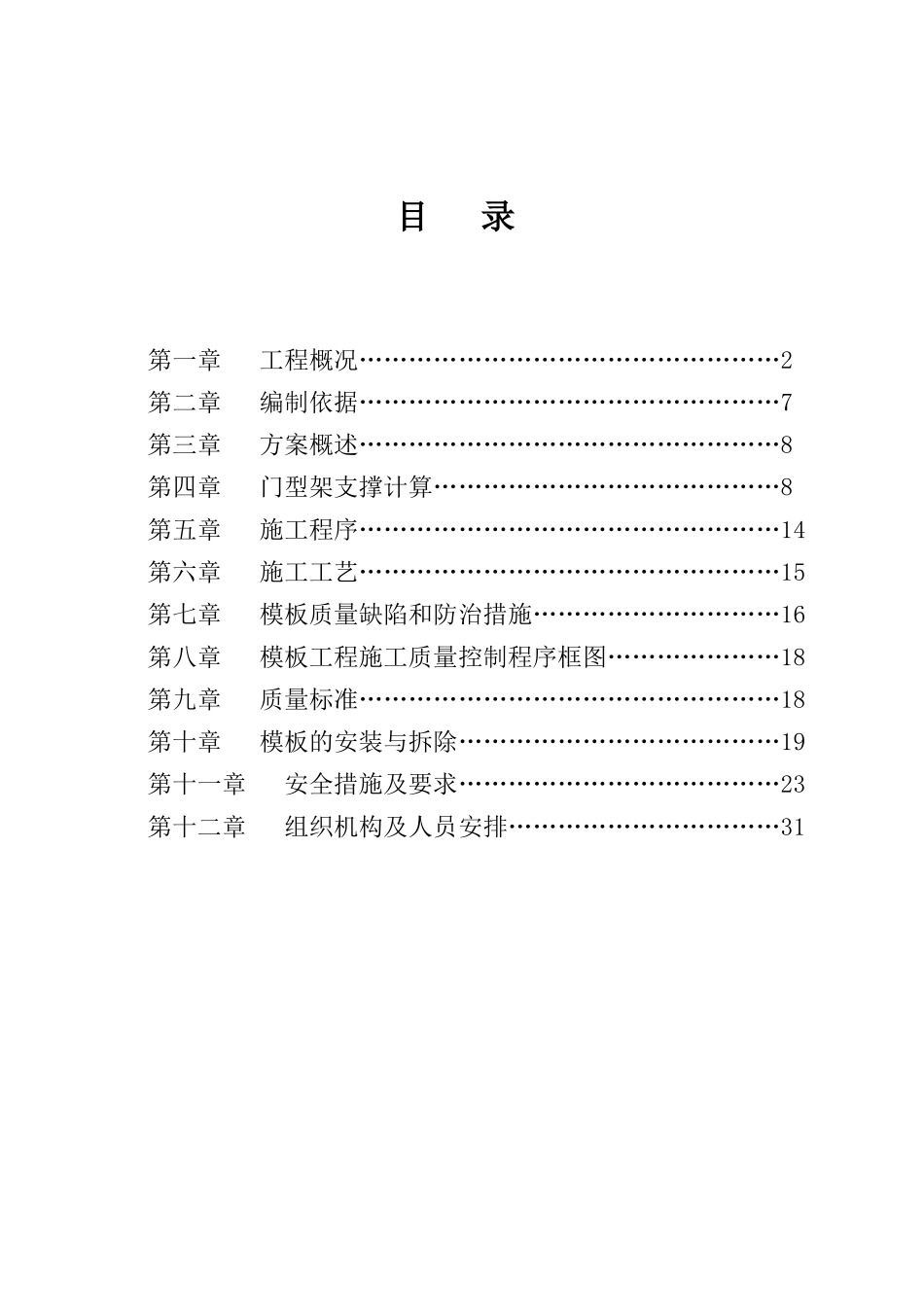

目录第一章工程概况……………………………………………2第二章编制依据……………………………………………7第三章方案概述……………………………………………8第四章门型架支撑计算……………………………………8第五章施工程序……………………………………………14第六章施工工艺……………………………………………15第七章模板质量缺陷和防治措施…………………………16第八章模板工程施工质量控制程序框图…………………18第九章质量标准……………………………………………18第十章模板的安装与拆除…………………………………19第十一章安全措施及要求…………………………………23第十二章组织机构及人员安排……………………………31第2页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共37页第一章工程概况工程名称：广州风神汽车有限公司铸造车间扩建工程工程概况：广州风神汽车有限公司铸造车间扩建工程，建筑面积4864m2，建筑层数2层（其中主体钢结构1层，辅房钢筋混凝土结构2层），结构类型为钢结构/钢筋混凝土结构，地基形式为静压预制混凝土管桩。工程范围：发包方提供的施工图纸范围内的所有工作内容。建设地点：广州市花都区风神厂厂区内。建设单位：广州风神汽车有限公司。设计单位：东风设计研究院有限公司。施工单位：福建亨立建设集团有限公司。建筑设计概况（一）基础设计说明1、桩基础安全等级为一级。2、抗震设防烈度：6度，设计基本地震加速度为0.05g，设计地震分组为第一组，建筑物抗震设防类别为丙类，建筑结构安全等级为二级。地基基础设计等级为乙级。3、、在正常使用和维护的条件下，本建筑主结构设计使用年限为50年。4、基本风压：0.50KN/m2，地面粗糙度：B类。5、本工程的主体采用预应力离心混凝土管桩（PHC）基础。（二）钢结构设计说明第3页共37页第2页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共37页1、一般说明抗震设防烈度：6度，设计基本地震加速度为0.05g，建筑物抗震设防类别为丙类，建筑结构安全等级为二级。在正常使用和维护的条件下，本建筑主结构设计使用年限为50年。基本风压：0.50KN/m2，地面粗糙度：B类。钢屋面允许恒荷载（屋面板及保温层）：0.25kn/m2，活荷载：0.50KN/m2，施工或检修集中荷载为1KN.2、结构材料（1）结构钢材钢屋架及所有未特别注明型钢（圆杆、角钢、方管和圆钢等）采用（《碳素结构钢》GB/T700）规定的Q235B级钢，吊车梁为Q345B。所有未特别注明的高强度螺栓采用10.9级摩擦型高强螺栓扭剪型。除高强螺栓外，其他螺栓均采用C级螺栓标准（GB/T1591-94）规定的（GB5780-86，GB41-86，GB95-85）的螺栓副，未特别注明的基础锚栓采用Q235B级钢。普通C级螺栓和基础锚栓均应满足《紧固件机构性能螺栓.螺柱》（GB3098.1-2000）的规定，未特别注明的普通C级螺栓采用4.6级。（2）焊条Q345级钢材连接的焊条采用E50系列，Q235级钢材连接的焊条采用E43系列，Q345级钢材与Q235级钢材连接的焊条采用E43系列。埋弧自动焊Q345级钢材连接焊剂及焊丝采用F5014、5011-H08，H10Mn2；Q235级钢材间，Q345级钢材与Q235级钢材连接的焊条采用F4A0-H08A型。第4页共37页第3页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共37页（三）混凝土框架结构设计说明1、本工程辅房办公楼采用混凝土框架结构，建筑物设计使用年限为50年，建筑结构安全等级为二级。2、建筑抗震设防类别为丙类，抗震设防烈度为6度，设计基本地震加速度值为0.05g。3、设计地震分组为第一组，建筑场地类别为II类，框架梁柱抗震等级为四级。4、结构各部分混凝土强度等级按下表采用结构部位混凝土强度等级结构部位混凝土强度等级结构部位混凝土强度等级基础垫层C15框架柱C30构造柱及圈梁C25基础承台C30框架梁C30楼面板C30基础梁C30楼梯及支柱C30屋面板C30（四）建筑设计说明1、砖墙及砂浆铸造车间护建外围护结构墙体1.2m标高以下，11轴-12轴范围所有建筑外围护结构墙体及该范围建筑一层所有内隔墙、二层楼梯间内隔墙均采用240厚的MU10蒸压灰砂砖砌体。二层除楼梯间外，所有隔...
