油漆施工方案VIP免费

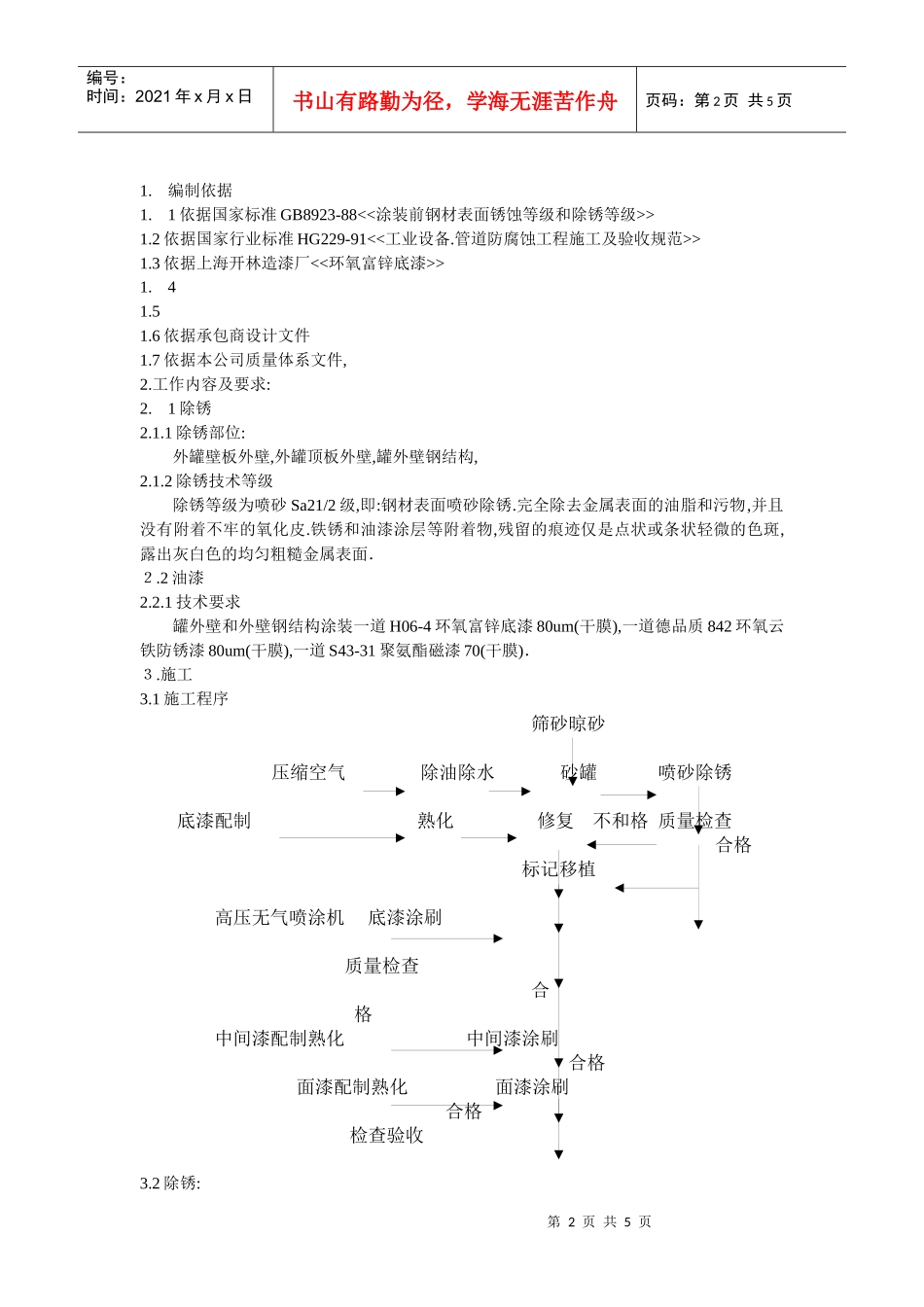

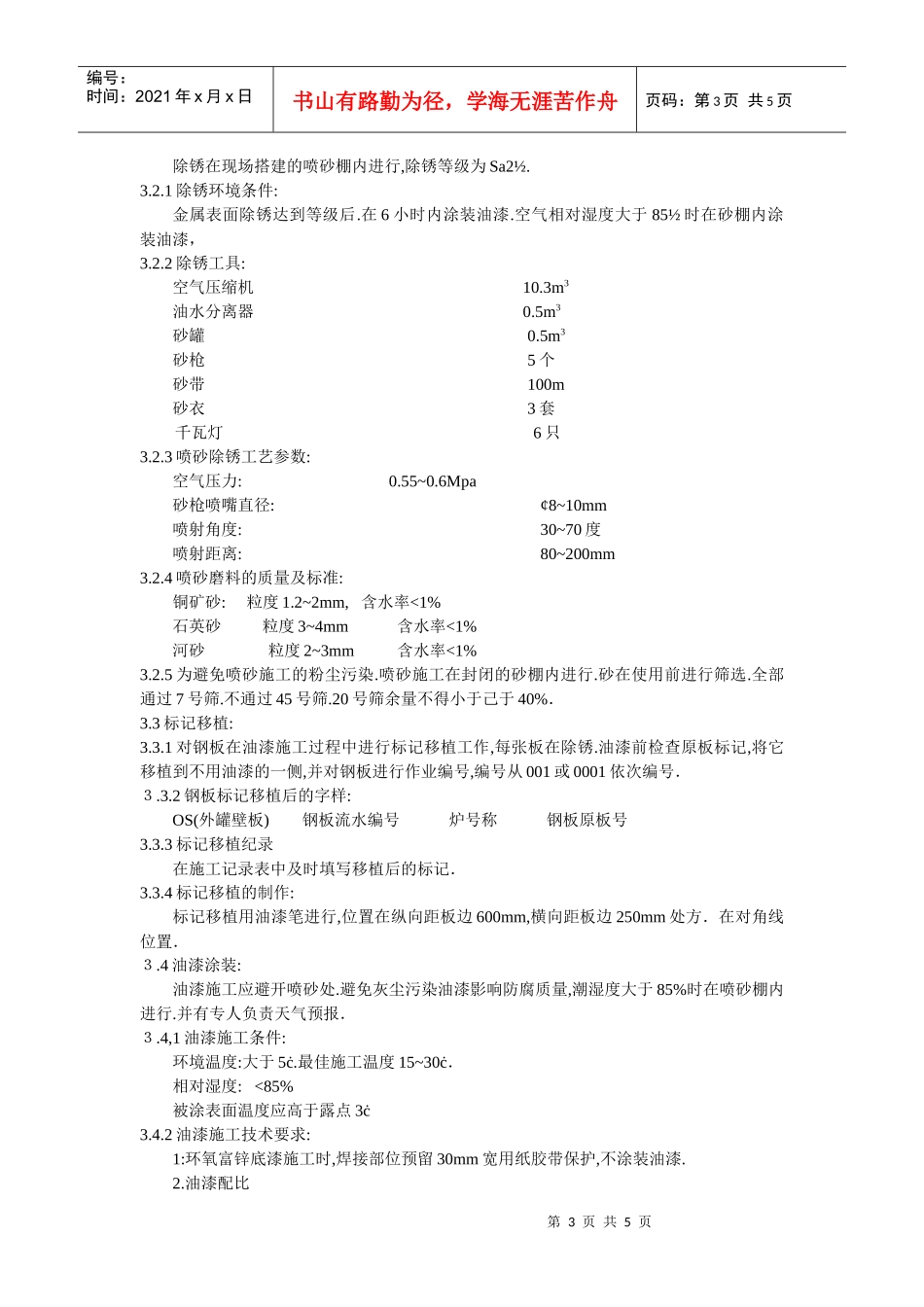

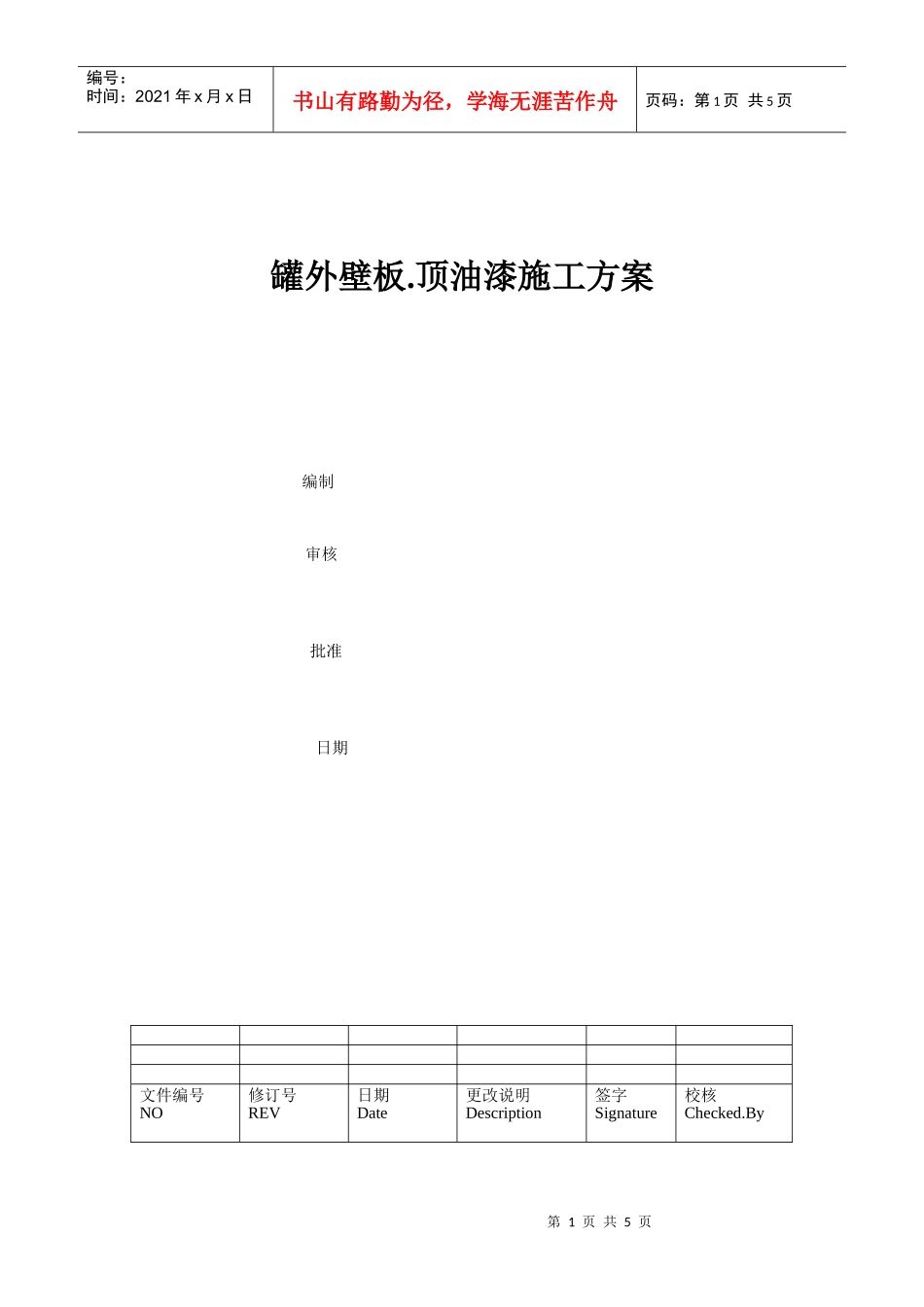

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页罐外壁板.顶油漆施工方案编制审核批准日期文件编号NO修订号REV日期Date更改说明Description签字Signature校核Checked.By第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页1.编制依据1.1依据国家标准GB8923-88<<涂装前钢材表面锈蚀等级和除锈等级>>1.2依据国家行业标准HG229-91<<工业设备.管道防腐蚀工程施工及验收规范>>1.3依据上海开林造漆厂<<环氧富锌底漆>>1.41.51.6依据承包商设计文件1.7依据本公司质量体系文件,2.工作内容及要求:2.1除锈2.1.1除锈部位:外罐壁板外壁,外罐顶板外壁,罐外壁钢结构,2.1.2除锈技术等级除锈等级为喷砂Sa21/2级,即:钢材表面喷砂除锈.完全除去金属表面的油脂和污物,并且没有附着不牢的氧化皮.铁锈和油漆涂层等附着物,残留的痕迹仅是点状或条状轻微的色斑,露出灰白色的均匀粗糙金属表面．２.2油漆2.2.1技术要求罐外壁和外壁钢结构涂装一道H06-4环氧富锌底漆80um(干膜),一道德品质842环氧云铁防锈漆80um(干膜),一道S43-31聚氨酯磁漆70(干膜)．３.施工3.1施工程序筛砂晾砂压缩空气除油除水砂罐喷砂除锈底漆配制熟化修复不和格质量检查合格标记移植高压无气喷涂机底漆涂刷质量检查合格中间漆配制熟化中间漆涂刷合格面漆配制熟化面漆涂刷合格检查验收3.2除锈:第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页除锈在现场搭建的喷砂棚内进行,除锈等级为Sa2½.3.2.1除锈环境条件:金属表面除锈达到等级后.在6小时内涂装油漆.空气相对湿度大于85½时在砂棚内涂装油漆，3.2.2除锈工具:空气压缩机10.3m3油水分离器0.5m3砂罐0.5m3砂枪5个砂带100m砂衣3套千瓦灯6只3.2.3喷砂除锈工艺参数:空气压力:0.55~0.6Mpa砂枪喷嘴直径:¢8~10mm喷射角度:30~70度喷射距离:80~200mm3.2.4喷砂磨料的质量及标准:铜矿砂:粒度1.2~2mm,含水率<1%石英砂粒度3~4mm含水率<1%河砂粒度2~3mm含水率<1%3.2.5为避免喷砂施工的粉尘污染.喷砂施工在封闭的砂棚内进行.砂在使用前进行筛选.全部通过7号筛.不通过45号筛.20号筛余量不得小于己于40%．3.3标记移植:3.3.1对钢板在油漆施工过程中进行标记移植工作,每张板在除锈.油漆前检查原板标记,将它移植到不用油漆的一侧,并对钢板进行作业编号,编号从001或0001依次编号．３.3.2钢板标记移植后的字样:OS(外罐壁板)钢板流水编号炉号称钢板原板号3.3.3标记移植纪录在施工记录表中及时填写移植后的标记．3.3.4标记移植的制作:标记移植用油漆笔进行,位置在纵向距板边600mm,横向距板边250mm处方．在对角线位置．３.4油漆涂装:油漆施工应避开喷砂处.避免灰尘污染油漆影响防腐质量,潮湿度大于85%时在喷砂棚内进行.并有专人负责天气预报．３.4,1油漆施工条件:环境温度:大于5ċ.最佳施工温度15~30ċ．相对湿度:<85%被涂表面温度应高于露点3ċ3.4.2油漆施工技术要求:1:环氧富锌底漆施工时,焊接部位预留30mm宽用纸胶带保护,不涂装油漆.2.油漆配比第4页共5页第3页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共5页序号油漆牌号油漆配比甲：乙稀释剂用量机具清洁剂干膜厚度湿膜厚度1H06-491：９１０３１５%二甲苯８０µm１６０µm2842６：１１０３１５%二甲苯８０µm１７６µm3S43-31６：１１０９１５%１０９７０µm１４２µm３.4.3油漆施工技术参数:序号油漆牌号喷嘴口径(mm)喷涂压力Mpa涂布率(80µm)干膜干燥时间熟化时间(min)使用期(h)理论(Kg/m2)实际(Kg/m2)表干(min)实干(h)1H06-40.4~0.515-170.380.684302430828420.4~0.520-250.240.36120243083S43-310.4~0.520-250.2820.282120243083.4.4实地涂装:1).油漆材料按产品说明书规定保管分类存放.由工艺工程师提出油漆材料名称.规格.使用部位.质量检查员查验后发放使用,2).油漆喷涂前30分钟配制油漆进行熟化.按3.4.2条的确2中的配比和涂布率确定配制数量.在8小时内用完,过期即按废品处理.3).环氧富锌底漆施工过程中要不断搅拌,防止锌粉沉淀.4).油漆涂装中随时随地测量湿膜厚度.以保证干膜厚度及避免油漆浪...
