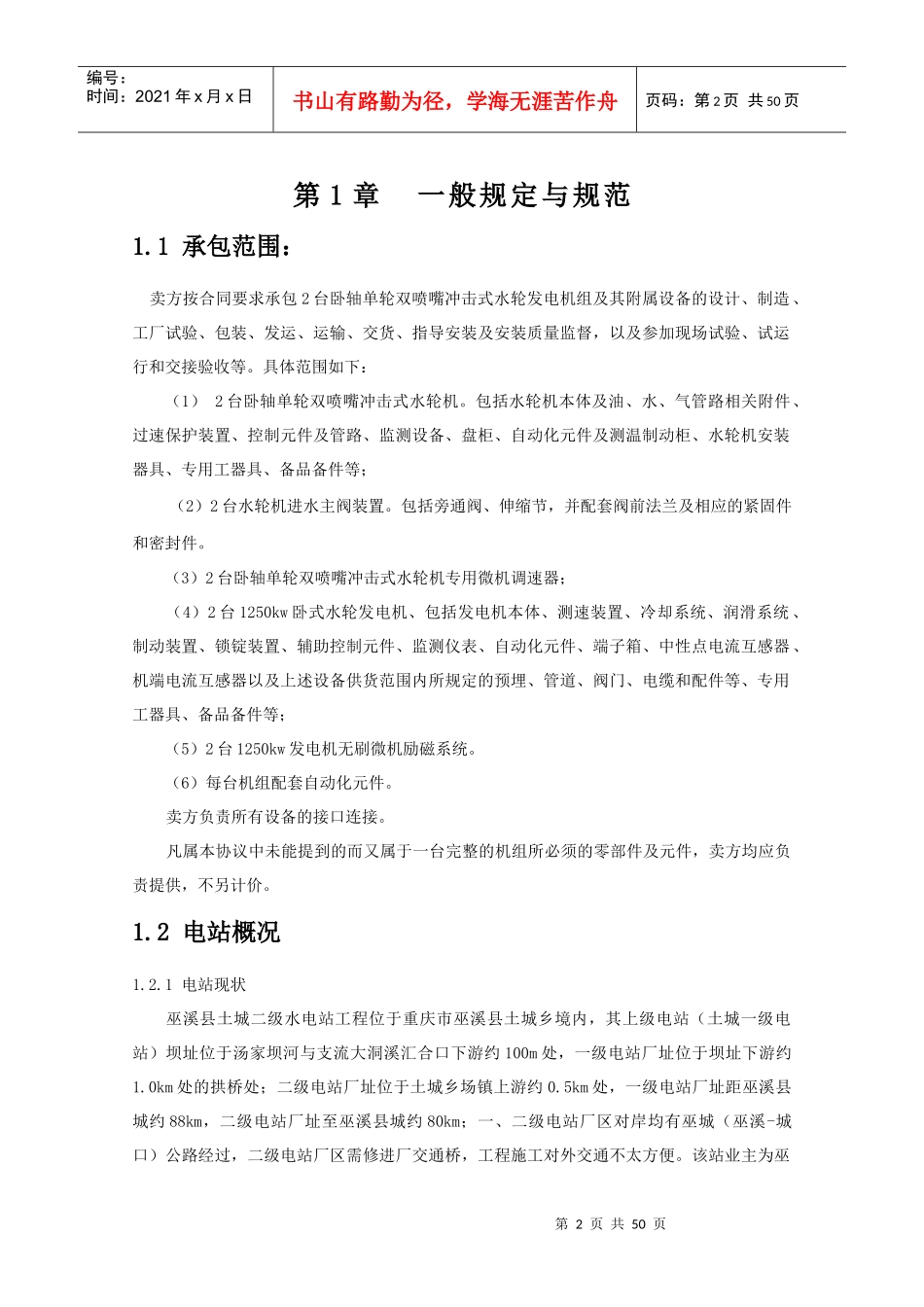

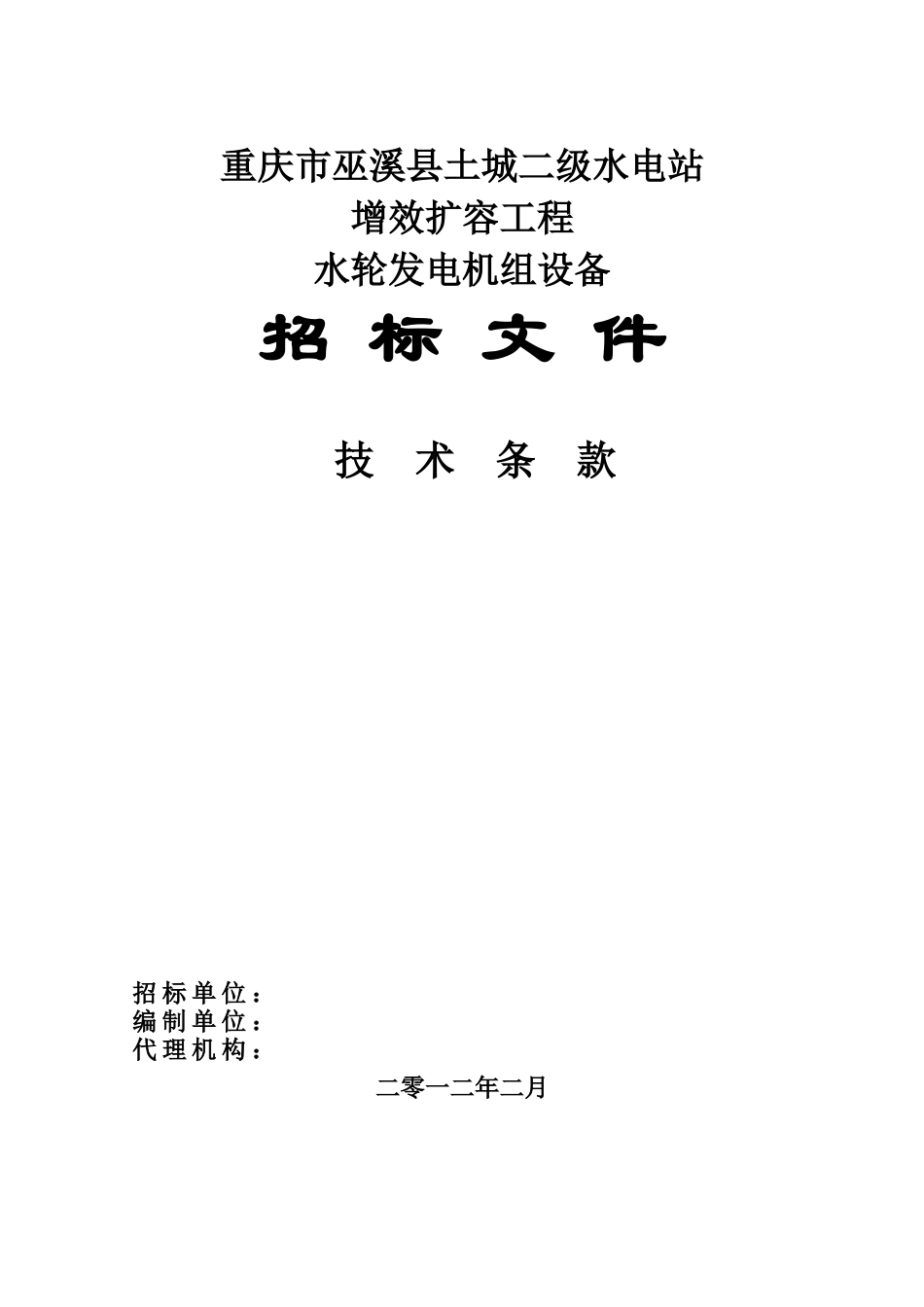

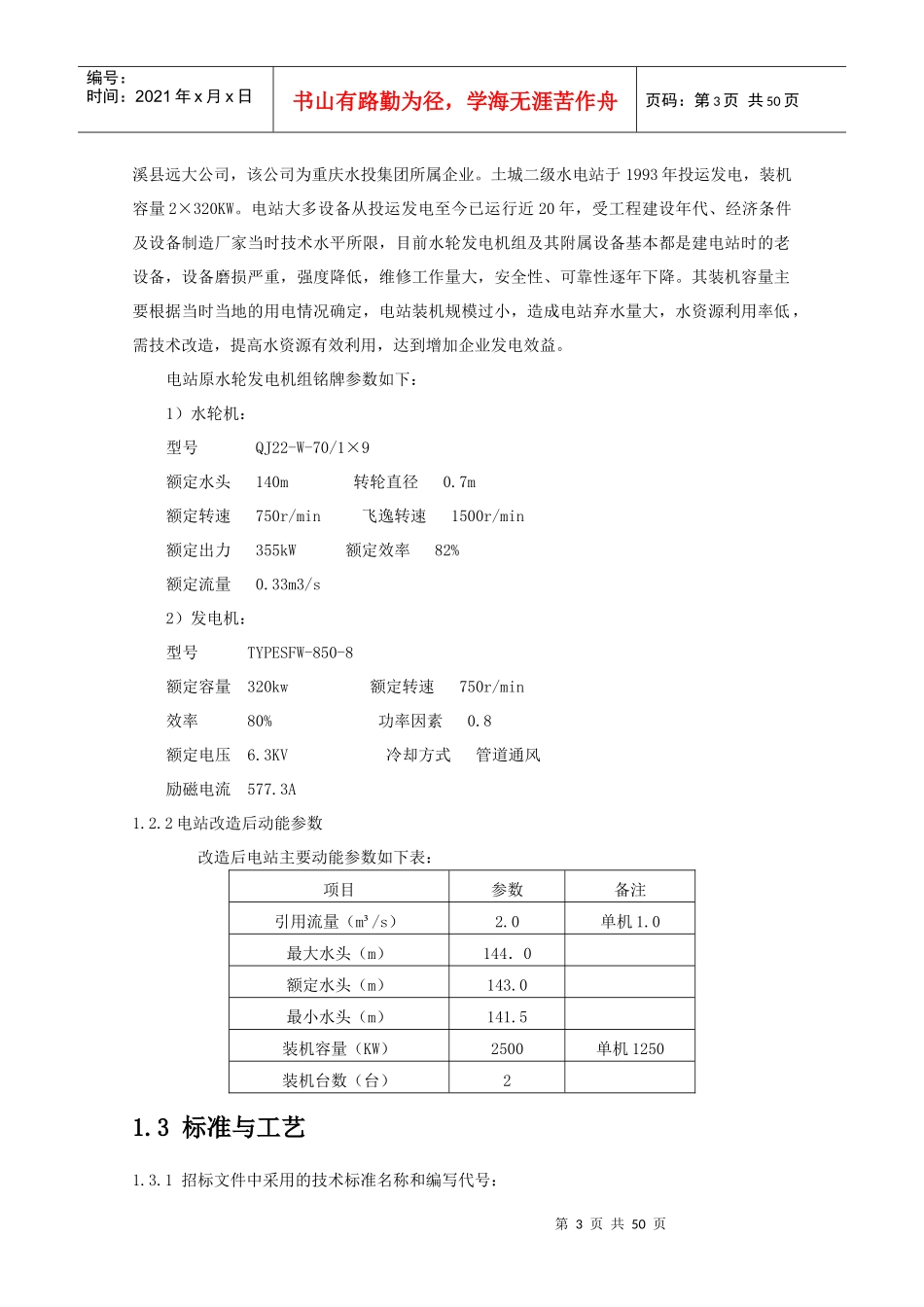

重庆市巫溪县土城二级水电站增效扩容工程水轮发电机组设备招标文件技术条款招标单位：编制单位：代理机构：二零一二年二月第2页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共50页第1章一般规定与规范1.1承包范围：卖方按合同要求承包2台卧轴单轮双喷嘴冲击式水轮发电机组及其附属设备的设计、制造、工厂试验、包装、发运、运输、交货、指导安装及安装质量监督，以及参加现场试验、试运行和交接验收等。具体范围如下：（1）2台卧轴单轮双喷嘴冲击式水轮机。包括水轮机本体及油、水、气管路相关附件、过速保护装置、控制元件及管路、监测设备、盘柜、自动化元件及测温制动柜、水轮机安装器具、专用工器具、备品备件等；（2）2台水轮机进水主阀装置。包括旁通阀、伸缩节，并配套阀前法兰及相应的紧固件和密封件。（3）2台卧轴单轮双喷嘴冲击式水轮机专用微机调速器；（4）2台1250kw卧式水轮发电机、包括发电机本体、测速装置、冷却系统、润滑系统、制动装置、锁锭装置、辅助控制元件、监测仪表、自动化元件、端子箱、中性点电流互感器、机端电流互感器以及上述设备供货范围内所规定的预埋、管道、阀门、电缆和配件等、专用工器具、备品备件等；（5）2台1250kw发电机无刷微机励磁系统。（6）每台机组配套自动化元件。卖方负责所有设备的接口连接。凡属本协议中未能提到的而又属于一台完整的机组所必须的零部件及元件，卖方均应负责提供，不另计价。1.2电站概况1.2.1电站现状巫溪县土城二级水电站工程位于重庆市巫溪县土城乡境内，其上级电站（土城一级电站）坝址位于汤家坝河与支流大洞溪汇合口下游约100m处，一级电站厂址位于坝址下游约1.0km处的拱桥处；二级电站厂址位于土城乡场镇上游约0.5km处，一级电站厂址距巫溪县城约88km，二级电站厂址至巫溪县城约80km；一、二级电站厂区对岸均有巫城（巫溪-城口）公路经过，二级电站厂区需修进厂交通桥，工程施工对外交通不太方便。该站业主为巫第3页共50页第2页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共50页溪县远大公司，该公司为重庆水投集团所属企业。土城二级水电站于1993年投运发电，装机容量2×320KW。电站大多设备从投运发电至今已运行近20年，受工程建设年代、经济条件及设备制造厂家当时技术水平所限，目前水轮发电机组及其附属设备基本都是建电站时的老设备，设备磨损严重，强度降低，维修工作量大，安全性、可靠性逐年下降。其装机容量主要根据当时当地的用电情况确定，电站装机规模过小，造成电站弃水量大，水资源利用率低，需技术改造，提高水资源有效利用，达到增加企业发电效益。电站原水轮发电机组铭牌参数如下：1）水轮机：型号QJ22-W-70/1×9额定水头140m转轮直径0.7m额定转速750r/min飞逸转速1500r/min额定出力355kW额定效率82%额定流量0.33m3/s2）发电机：型号TYPESFW-850-8额定容量320kw额定转速750r/min效率80%功率因素0.8额定电压6.3KV冷却方式管道通风励磁电流577.3A1.2.2电站改造后动能参数改造后电站主要动能参数如下表：项目参数备注引用流量（m³/s）2.0单机1.0最大水头（m）144．0额定水头（m）143.0最小水头（m）141.5装机容量（KW）2500单机1250装机台数（台）21.3标准与工艺1.3.1招标文件中采用的技术标准名称和编写代号：第4页共50页第3页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共50页机构名称缩写中华人民共和国国家标准GB中华人民共和国电力行业标准DL国际电工委员会IEC国际标准化组织ISO美国材料及试验学会ASTM美国机械工程师协会ASME原水电部标准SD原机械部标准JB原石油部标准SY原冶金部标准YB其它部（委、局）与招标设备相关的标准卖方采用的标准应不低于中华人民共和国国家标准及电力行业标准和原水电部标准。国外合作厂家采用的标准应不低于上表所列的国际标准或相关所在国的国家标准。1.3.2选用的标准，应是在招标书发出前已颁布的最新版本，若标准之间出现矛盾时，以较高要求为准。本招标文件中的技术标准及要求，与国标及有关部标不一致的，以较高的技术要求为准。1.3.3若投标单位采用上...
