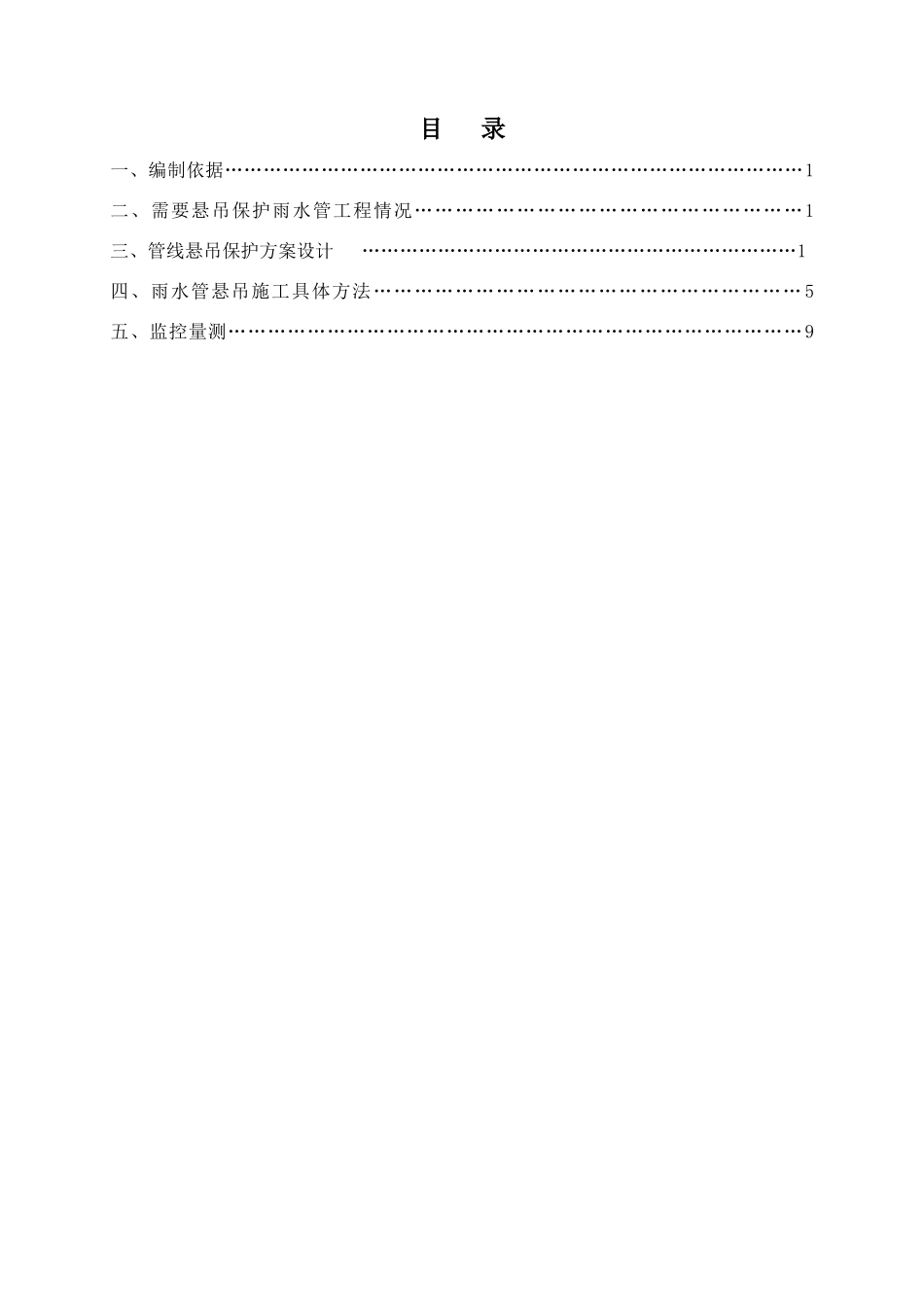

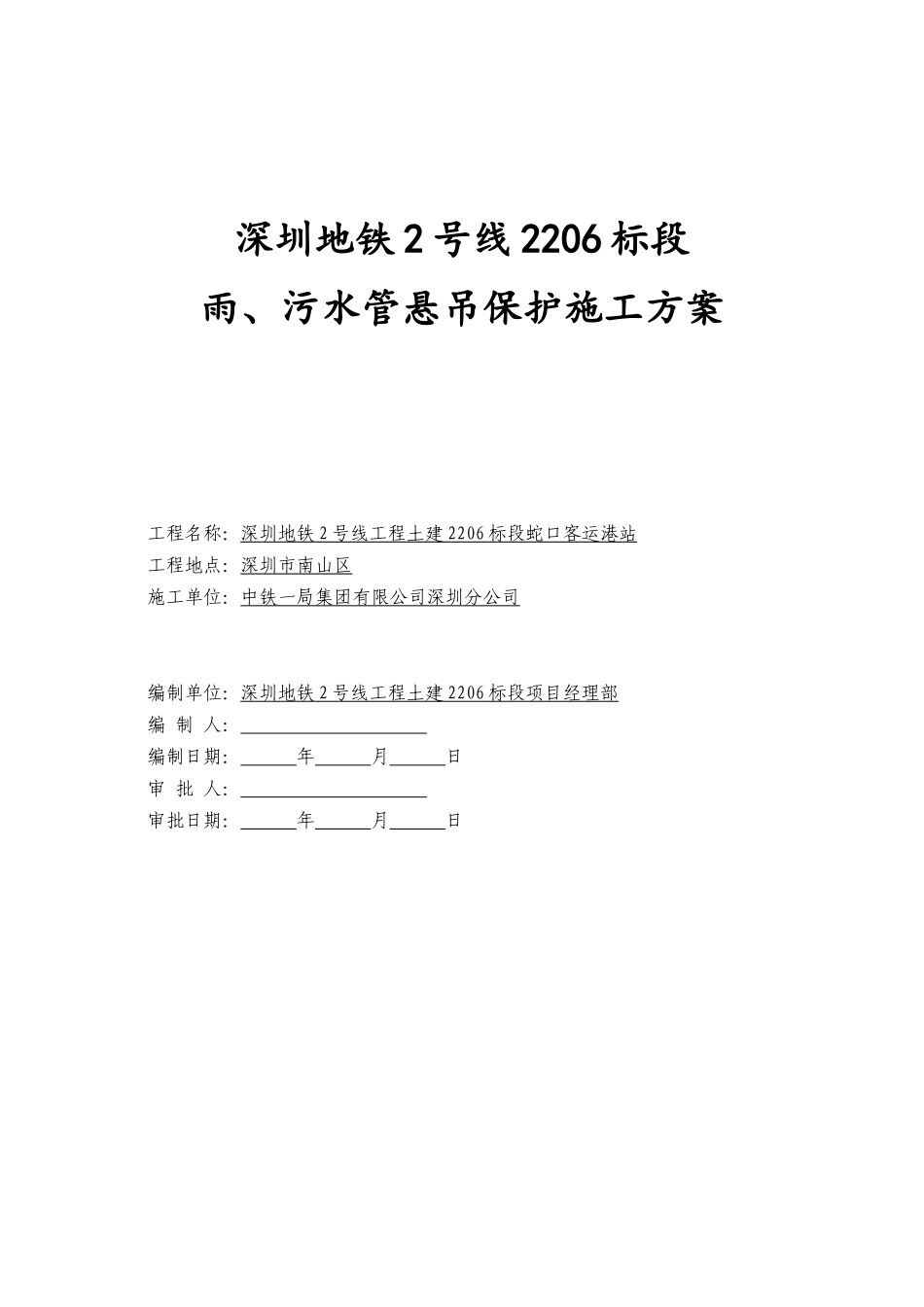

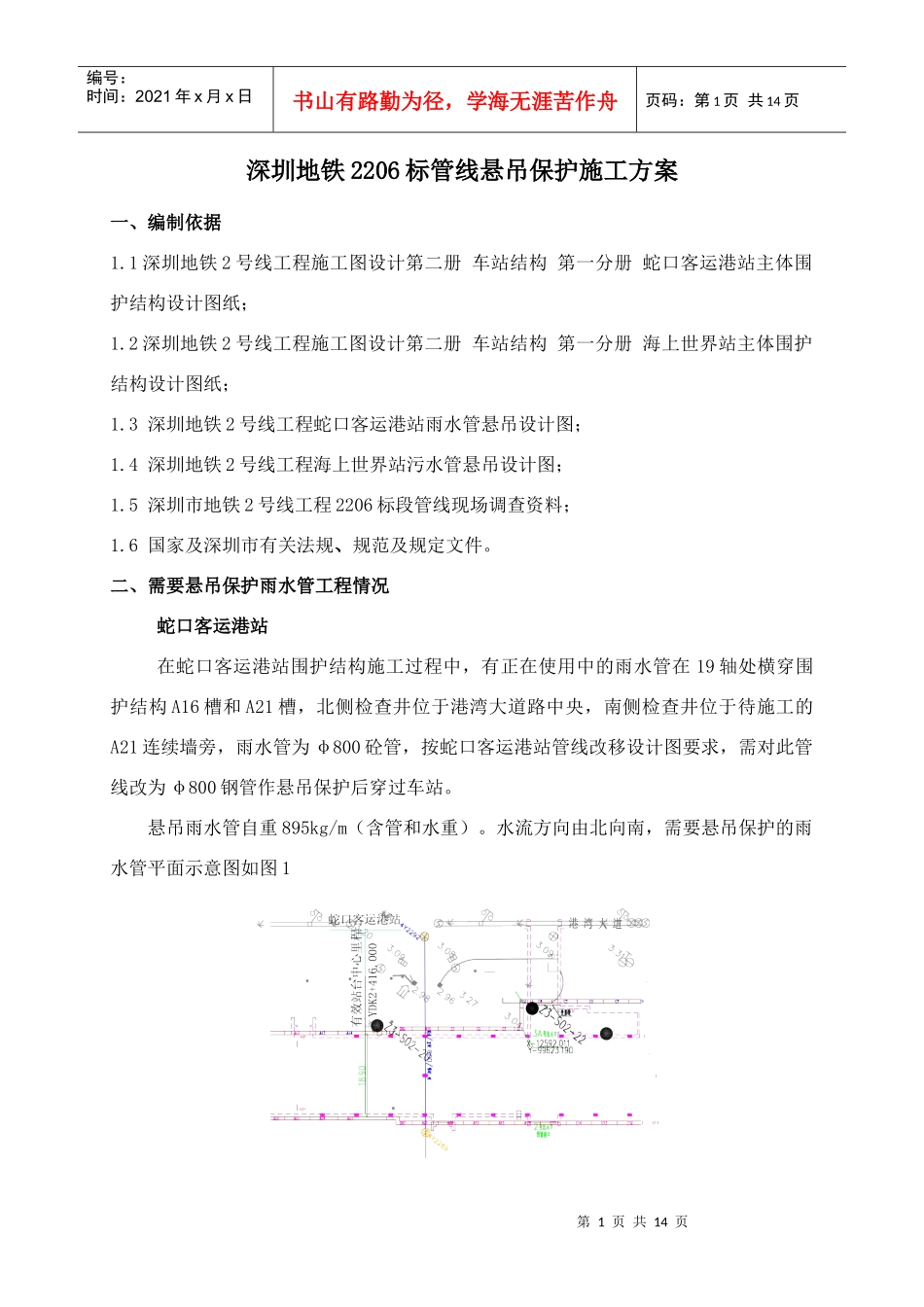

深圳地铁2号线2206标段雨、污水管悬吊保护施工方案工程名称：深圳地铁2号线工程土建2206标段蛇口客运港站工程地点：深圳市南山区施工单位：中铁一局集团有限公司深圳分公司编制单位：深圳地铁2号线工程土建2206标段项目经理部编制人：编制日期：年月日审批人：审批日期：年月日目录一、编制依据………………………………………………………………………………1二、需要悬吊保护雨水管工程情况…………………………………………………1三、管线悬吊保护方案设计……………………………………………………………1四、雨水管悬吊施工具体方法………………………………………………………5五、监控量测……………………………………………………………………………9第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页深圳地铁2206标管线悬吊保护施工方案一、编制依据1.1深圳地铁2号线工程施工图设计第二册车站结构第一分册蛇口客运港站主体围护结构设计图纸；1.2深圳地铁2号线工程施工图设计第二册车站结构第一分册海上世界站主体围护结构设计图纸；1.3深圳地铁2号线工程蛇口客运港站雨水管悬吊设计图；1.4深圳地铁2号线工程海上世界站污水管悬吊设计图；1.5深圳市地铁2号线工程2206标段管线现场调查资料；1.6国家及深圳市有关法规、规范及规定文件。二、需要悬吊保护雨水管工程情况蛇口客运港站在蛇口客运港站围护结构施工过程中，有正在使用中的雨水管在19轴处横穿围护结构A16槽和A21槽，北侧检查井位于港湾大道路中央，南侧检查井位于待施工的A21连续墙旁，雨水管为φ800砼管，按蛇口客运港站管线改移设计图要求，需对此管线改为φ800钢管作悬吊保护后穿过车站。悬吊雨水管自重895kg/m（含管和水重）。水流方向由北向南，需要悬吊保护的雨水管平面示意图如图1第1页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页图1需要悬吊保护的雨水管平面示意图海上世界站海上世界站需悬吊保护的污水管位于免税品商店旁边，垂直横跨基坑，两个检查井均为新建的检查井。该污水管为φ300钢管，管内底标高为：0.848m。其示意图如下：三、管线悬吊保护方案设计3.1蛇口客运港站设计方案在连续墙冠梁上设混凝土基础桥台，雨水管上方主梁采用2榀双排加强型单层贝雷梁，净间距为1.288米，其基本构件有桁架、加强弦杆、横梁、端柱、斜撑、支座等。在图1需要悬吊保护的雨水管平面示意图中可以看出，需要悬吊保护的雨水管垂直于车站主体部分，在车站施工时最大凌空跨度为20.9米。贝雷梁拼装长度3×8=24米，支座安装于冠梁顶面。φ800雨水管悬吊采用“工18”型钢和端头带螺帽的φ20圆钢做成的吊篮来进行第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页悬吊，吊篮的间距为1.5米，共有14组吊篮，具体详见见《蛇口客运港站雨水管悬吊设计图》。3.2海上世界站设计方案在连续墙上设置混凝土基础桥台，污水管上方主梁采用2榀单排加强型单层贝雷梁，净间距为1.288米。该污水管水管垂直于车站主体部分，在车站施工时最大凌空跨度为18.9米。贝雷梁拼装长度3×7=21米，支座安装于混凝土基础上。φ300污水管下承采用“工18”型钢，其间距为1.5米，共13组，具体详见《海上世界站污水管悬吊设计图》。第3页共14页第4页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页3.2计算论证在雨水管悬吊保护中，需要计算论证的是：①贝雷梁容许内力是否满足要求；②是否满足挠度要求。蛇口客运港站雨水管计算（1）贝雷梁内力验算。①计算模型贝雷梁受力分析将其看作简支梁，悬吊钢管看着作用与贝雷梁上的均布荷载。荷载计算贝雷梁自重3.6KN/m,雨水管自重（管+水）：8.9KN/mq=3.6+8.9=12.5KN/m。②贝雷梁内力分析由简支梁受力分析可知，跨中处为最贝雷梁弯矩最大处，支座处为剪力最大处，分别对该两处进行弯矩和剪力进行计算。跨中弯矩：Mmax=ql2/8=12.5*20.92/8=682.516KN.M支座处剪力：Qmax=ql/2=12.5*20.9/2=130.63KN经查《装配式公路钢桥使用手册》可知：加强的...
