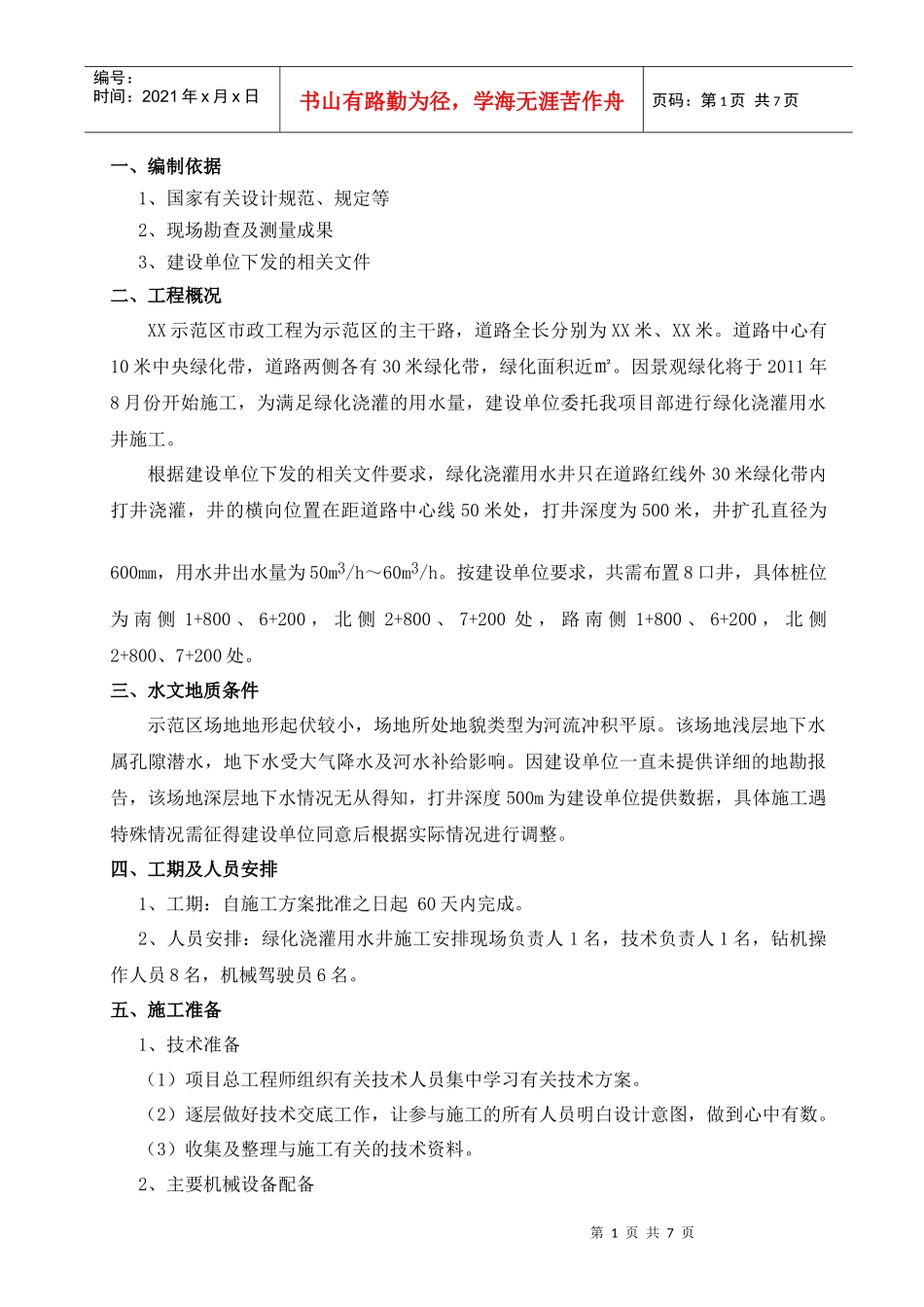

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页一、编制依据1、国家有关设计规范、规定等2、现场勘查及测量成果3、建设单位下发的相关文件二、工程概况XX示范区市政工程为示范区的主干路，道路全长分别为XX米、XX米。道路中心有10米中央绿化带，道路两侧各有30米绿化带，绿化面积近㎡。因景观绿化将于2011年8月份开始施工，为满足绿化浇灌的用水量，建设单位委托我项目部进行绿化浇灌用水井施工。根据建设单位下发的相关文件要求，绿化浇灌用水井只在道路红线外30米绿化带内打井浇灌，井的横向位置在距道路中心线50米处，打井深度为500米，井扩孔直径为600mm，用水井出水量为50m3/h～60m3/h。按建设单位要求，共需布置8口井，具体桩位为南侧1+800、6+200，北侧2+800、7+200处，路南侧1+800、6+200，北侧2+800、7+200处。三、水文地质条件示范区场地地形起伏较小，场地所处地貌类型为河流冲积平原。该场地浅层地下水属孔隙潜水，地下水受大气降水及河水补给影响。因建设单位一直未提供详细的地勘报告，该场地深层地下水情况无从得知，打井深度500m为建设单位提供数据，具体施工遇特殊情况需征得建设单位同意后根据实际情况进行调整。四、工期及人员安排1、工期：自施工方案批准之日起60天内完成。2、人员安排：绿化浇灌用水井施工安排现场负责人1名，技术负责人1名，钻机操作人员8名，机械驾驶员6名。五、施工准备1、技术准备（1）项目总工程师组织有关技术人员集中学习有关技术方案。（2）逐层做好技术交底工作，让参与施工的所有人员明白设计意图，做到心中有数。（3）收集及整理与施工有关的技术资料。2、主要机械设备配备第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页主要机械设备一览表设备名称规格型号数量用途汽车吊25t1台安装井管挖掘机2201台挖泥浆池，清理泥浆三脚架1副安装水泵钻机530型4台钻井柴油发电机50kw4台提供打井及洗井电源水车8t4台提供打井用水电焊机2台维修钻头及焊接井管泥浆泵10cm4台配合打开空压机1m3/min2台洗井3、材料准备一口井主要材料一览表材料名称规格型号数量备注螺旋管273㎜×8mm150m螺旋钢管桥式滤水管165㎜×8mm350m砂料66.8m3滤料粘土球40-60mm33.6m3封井竹签560片固定滤网尼龙罗底布100目297.5m2包裹滤管钢板6mm0.02m2井管封底井管找中器1个将井管对中水泵由建设单位指定1台水泵抽水镀锌扬水管60mm×3mm150m防水电缆线6mm2160m六、施工方案1、钻孔（1）项目部技术人员按建设单位的要求并结合现场实际情况，综合考虑各管道和专业管线的埋设，确定各个浇灌用井的具体位置，并报有关单位，待确定好以后，按建设单第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页位下发正式文件所指定位置施工。（2）钻井用水：因现场没有水源，需用8T水车到附近村庄拉水，现场用挖掘机在钻井附近位置挖适当大蓄水池，并用塑料薄膜铺垫，防止水池渗水。（3）钻井用电：因现场没有电源，每台钻机需配备50KW发电机一台。（4）成井结构设计：本次开凿井的目的，就是达到每小时50m3/h～60m3/h（单井），井深500m左右。钻井孔径为600mm，一径到底。上部150m规格为：φ273mm×8mm螺旋管，其下150m-500m深度范围采用规格为φ165mm×8mm的桥式滤水管；滤水管设置在含水层部位，管与管接头采用焊接连接牢固。滤水管采用100目尼龙罗底布包裹，竹签固定，井管底部用6mm厚钢板封底，并安装井管找中器；φ273mm井管与φ165mm井管间用变径接头连接。成井结构示意图见附图。（5）钻孔采用清水钻进，按供水管要求采用530型回转钻机，并采用先钻后扩的方法。如上部松散层钻进必须用泥浆时，可采用低固相水压泥浆钻进，冲洗介质的质量应符合国家现行的《供水井管技术规范》（GB50296）的有关规定。（6）认真做好钻孔记录，进行简易水文观测。准确记录各含水层深度、厚度、漏浆、涌水、坍塌、掉块、缩径等水文地质现象起止深度。（7）钻孔应保持垂直，100米、200米、300米、400米各测孔斜一次，共四次，每百米钻孔倾斜度不大于1度。（8）每钻进10...
