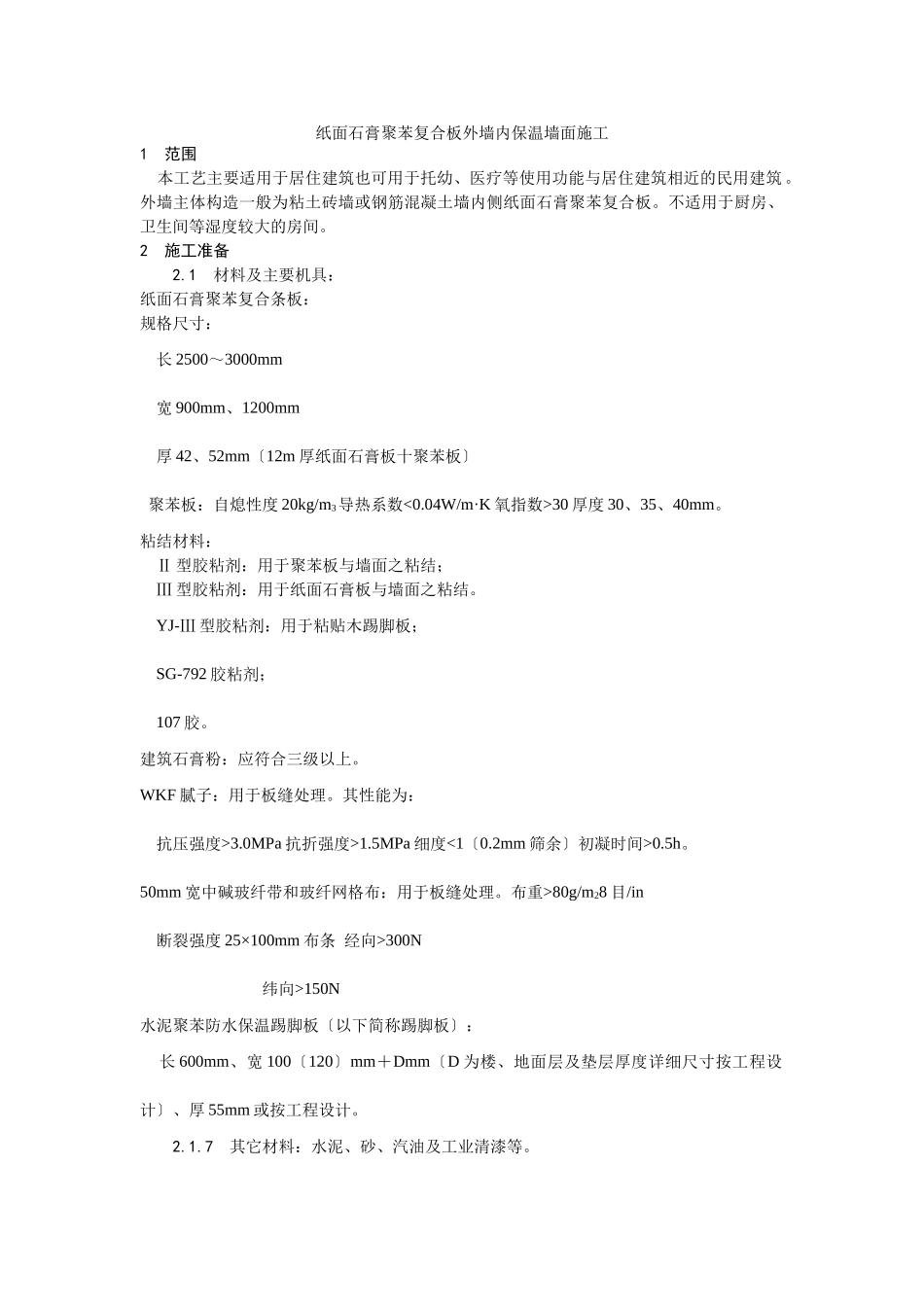

纸面石膏聚苯复合板外墙内保温墙面施工1范围本工艺主要适用于居住建筑也可用于托幼、医疗等使用功能与居住建筑相近的民用建筑。外墙主体构造一般为粘土砖墙或钢筋混凝土墙内侧纸面石膏聚苯复合板。不适用于厨房、卫生间等湿度较大的房间。2施工准备2.1材料及主要机具：纸面石膏聚苯复合条板：规格尺寸：长2500～3000mm宽900mm、1200mm厚42、52mm〔12m厚纸面石膏板十聚苯板〕聚苯板：自熄性度20kg/m3导热系数<0.04W/m·K氧指数>30厚度30、35、40mm。粘结材料：Ⅱ型胶粘剂：用于聚苯板与墙面之粘结；Ⅲ型胶粘剂：用于纸面石膏板与墙面之粘结。YJ-Ⅲ型胶粘剂：用于粘贴木踢脚板；SG-792胶粘剂；107胶。建筑石膏粉：应符合三级以上。WKF腻子：用于板缝处理。其性能为：抗压强度>3.0MPa抗折强度>1.5MPa细度<1〔0.2mm筛余〕初凝时间>0.5h。50mm宽中碱玻纤带和玻纤网格布：用于板缝处理。布重>80g/m28目/in断裂强度25×100mm布条经向>300N纬向>150N水泥聚苯防水保温踢脚板〔以下简称踢脚板〕：长600mm、宽100〔120〕mm＋Dmm〔D为楼、地面层及垫层厚度详细尺寸按工程设计〕、厚55mm或按工程设计。2.1.7其它材料：水泥、砂、汽油及工业清漆等。工具：料盘、开、托板、橡皮锤、角抿子、2m托线板、裁纸、钢锯条、木抹子、刨子、高凳、刷子、笤帚等。2.2作业条件：构造已验收已做完屋面防水层墙面弹出+50cm标高线。内隔墙及外墙门窗口、窗台板安装完毕窗台以及墙面、顶板抹灰等湿作业施工完毕。外檐抹灰宜在外墙内保温施工前完成否那么应有相应保护保温墙面的措施。水暖及装饰工程分别需用的卡、炉钩和窗帘杆耳子等埋件应留出位置或埋设完毕；电气工程的暗线、接线盒等必须埋设完毕并应完成暗线的穿带线工作。复查门窗口的垂直方正及其内侧所留粘贴纸面石膏板的缝隙宽度。操作地点环境温度不低于5℃。3施工工艺3.1纸面石膏聚苯板外墙内保温做法根本构造见表9-27。根本构造表9-27内保温做法空气层保温层+面层钢筋混凝土墙或普通粘土砖墙(1)厚20mm(2)聚苯板+纸面石膏板3035mm12mm40(3)(4)3.2工艺流程构造墙面清理→分档弹线→配板、修补→标出卡、炉钩等埋件位置→墙面冲筋→稳接线盒安装卡、埋件等→粘贴踢脚板→安装复合板板缝及阴角处理→板面操油3.3施工要点构造墙面清理：凡凸出墙面20mm的砂浆、混凝土块必须剔除并扫净墙面。分档弹线：应按以下原那么分档弹出冲筋线：弹竖筋线：门窗洞口两侧及其把板边各弹一竖筋线〔把长度应不小于200mm〕然后依次以板定900mm〔1200m〕的间距向两侧分档弹竖筋线被活甩在阴角处。弹横筋线：沿地面、顶棚、踢脚上口及门洞上口、窗洞口上下均弹出横筋线。墙面冲筋：墙面冲筋的如下：构造示意在冲筋位置用钢丝刷刷出不少于60mm宽的干净面并浇水润湿刷一道107胶水泥素浆。检查墙面的平整、垂直找规矩贴饼冲筋并在需设置埋件处做出200mm×200mm的灰饼。冲筋材料为1∶3水泥砂浆筋宽60mm厚度以保证空气层厚度〔20mm左右〕为准。稳接线盒安卡、埋件：安装电气接线盒时接线盒高出冲筋面不得大于复合板的厚度且要稳结实。粘贴踢脚板。墙面弹出踢脚板上口线。3在踢脚板内侧上下口各按200mm～300mm的间距布设Ⅱ型胶粘接点同时在踢脚板底面及其相邻的已粘贴上墙的踢脚板侧面满刮粘结胶。按线粘贴踢脚板粘贴时用橡皮锤敲击使踢脚板贴实挤实碰头缝并将挤出的粘结胶随时清理干净。粘贴时要保证踢脚板上口平板面垂直。复合板安装：裁出门窗洞口处的把及阴角处宽度缺乏整板宽的板。将接线盒、卡、埋件的位置准确地翻样到板面并开出洞口。复合板上按250～300mm的间距布设Ⅱ型胶粘接点〔在顶棚以下500mm范围内的布点间距适当减小〕但板与冲筋粘接面及碰头缝处必须满刮胶粘剂。抹完胶粘剂立即将板立起、就位安装。安装时要侧向推挤和上下推挤并随时用扶线板找垂直用靠尺找平整高出局部用橡皮锤敲平挤出的胶料要及时清理。板缝及阴、角处理：纸面石膏板面层接缝处必须坡口与坡口相接。坡口清扫后刷一道50浓度的107胶水溶液。在接缝坡口处刮约lmm厚的WKF腻子然后粘贴玻纤带压实刮平。当腻子开场凝固又尚处于潮湿状态时再刮一道WKF腻子将玻纤带埋入腻子中并将板缝填满刮平。阴、角要...
