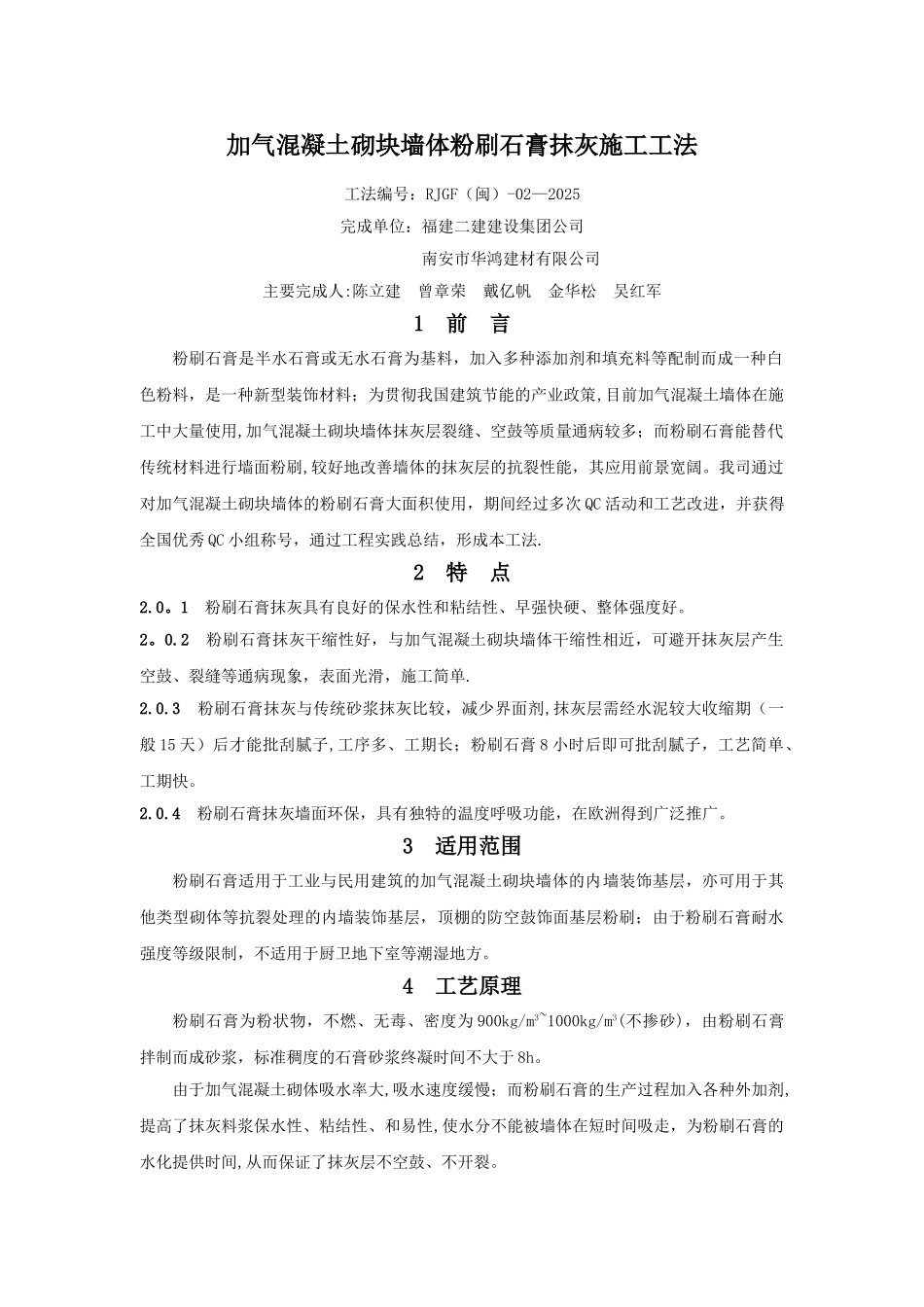

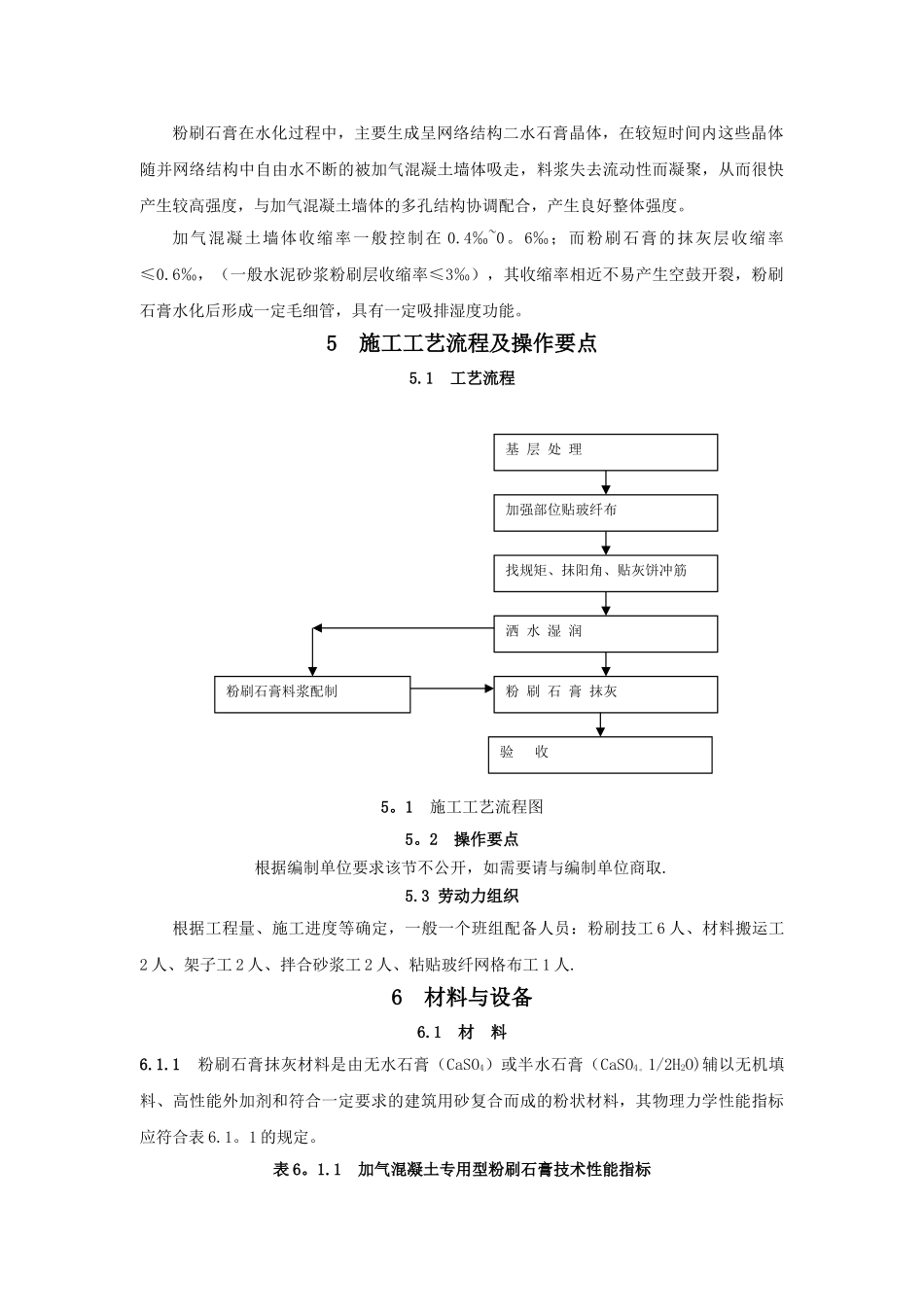

加气混凝土砌块墙体粉刷石膏抹灰施工工法工法编号：RJGF（闽）-02—2025完成单位：福建二建建设集团公司 南安市华鸿建材有限公司主要完成人:陈立建 曾章荣 戴亿帆 金华松 吴红军1 前 言粉刷石膏是半水石膏或无水石膏为基料，加入多种添加剂和填充料等配制而成一种白色粉料，是一种新型装饰材料；为贯彻我国建筑节能的产业政策,目前加气混凝土墙体在施工中大量使用,加气混凝土砌块墙体抹灰层裂缝、空鼓等质量通病较多；而粉刷石膏能替代传统材料进行墙面粉刷,较好地改善墙体的抹灰层的抗裂性能，其应用前景宽阔。我司通过对加气混凝土砌块墙体的粉刷石膏大面积使用，期间经过多次 QC 活动和工艺改进，并获得全国优秀 QC 小组称号，通过工程实践总结，形成本工法.2 特 点2.0。1 粉刷石膏抹灰具有良好的保水性和粘结性、早强快硬、整体强度好。2。0.2 粉刷石膏抹灰干缩性好，与加气混凝土砌块墙体干缩性相近，可避开抹灰层产生空鼓、裂缝等通病现象，表面光滑，施工简单.2.0.3 粉刷石膏抹灰与传统砂浆抹灰比较，减少界面剂,抹灰层需经水泥较大收缩期（一般 15 天）后才能批刮腻子,工序多、工期长；粉刷石膏 8 小时后即可批刮腻子，工艺简单、工期快。2.0.4 粉刷石膏抹灰墙面环保，具有独特的温度呼吸功能，在欧洲得到广泛推广。3 适用范围粉刷石膏适用于工业与民用建筑的加气混凝土砌块墙体的内墙装饰基层，亦可用于其他类型砌体等抗裂处理的内墙装饰基层，顶棚的防空鼓饰面基层粉刷；由于粉刷石膏耐水强度等级限制，不适用于厨卫地下室等潮湿地方。4 工艺原理粉刷石膏为粉状物，不燃、无毒、密度为 900kg/m3~1000kg/m3(不掺砂)，由粉刷石膏拌制而成砂浆，标准稠度的石膏砂浆终凝时间不大于 8h。由于加气混凝土砌体吸水率大,吸水速度缓慢；而粉刷石膏的生产过程加入各种外加剂,提高了抹灰料浆保水性、粘结性、和易性,使水分不能被墙体在短时间吸走，为粉刷石膏的水化提供时间,从而保证了抹灰层不空鼓、不开裂。粉刷石膏在水化过程中，主要生成呈网络结构二水石膏晶体，在较短时间内这些晶体随并网络结构中自由水不断的被加气混凝土墙体吸走，料浆失去流动性而凝聚，从而很快产生较高强度，与加气混凝土墙体的多孔结构协调配合，产生良好整体强度。加气混凝土墙体收缩率一般控制在 0.4‰~0。6‰；而粉刷石膏的抹灰层收缩率≤0.6‰，（一般水泥砂浆粉刷层收缩率≤3‰），其收缩率相近不易产生空鼓开裂，粉刷石膏水化后形成一...
