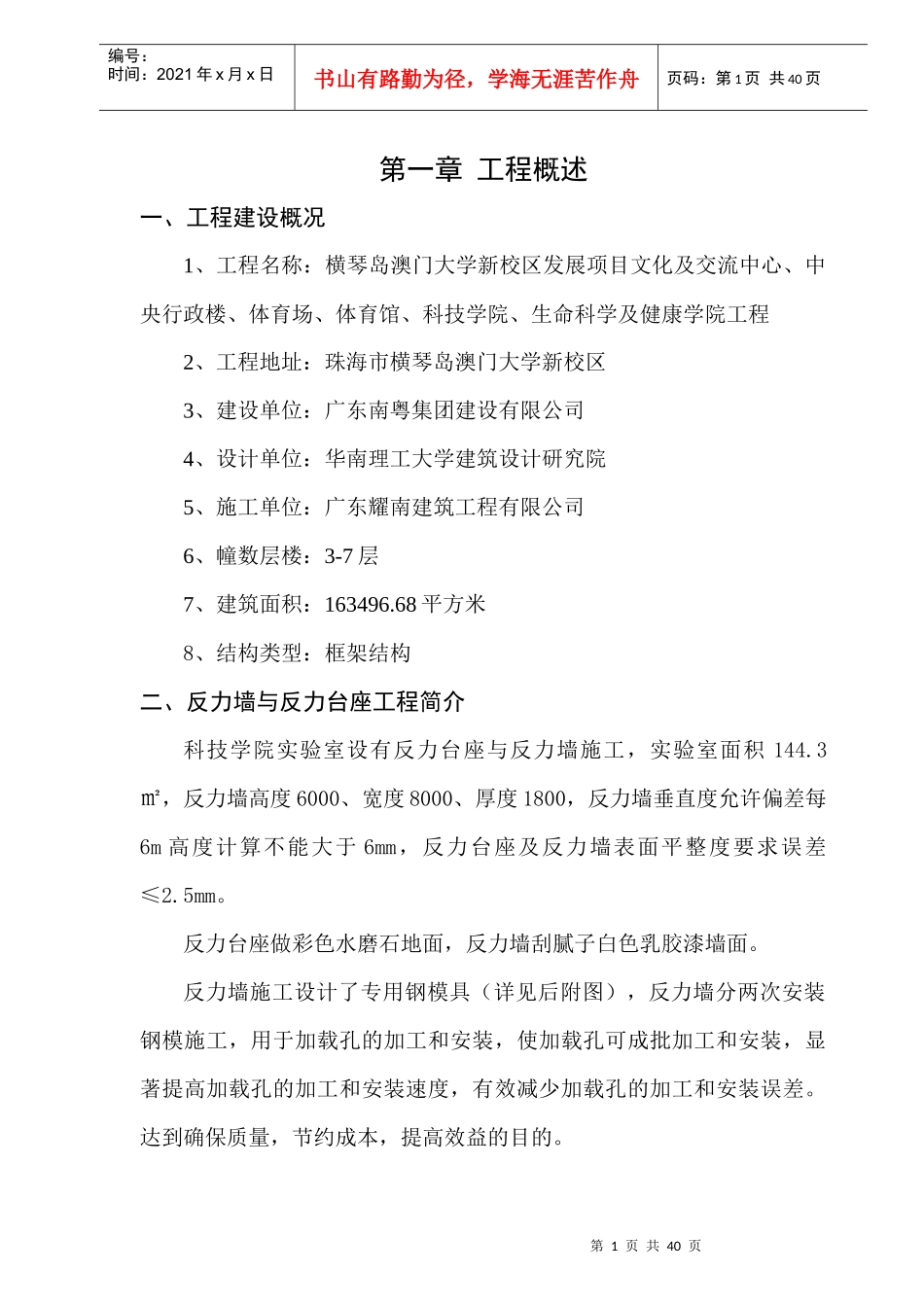

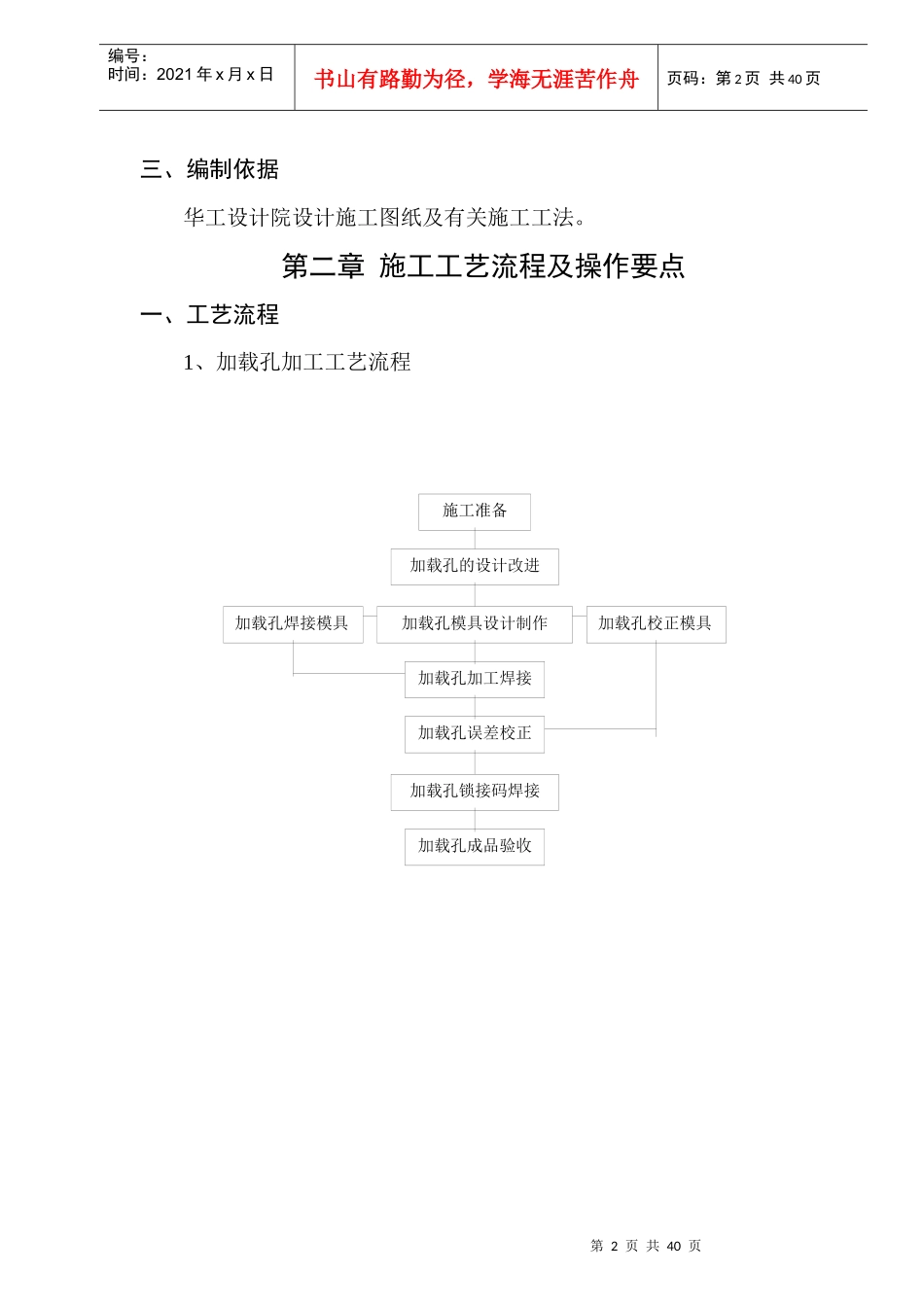

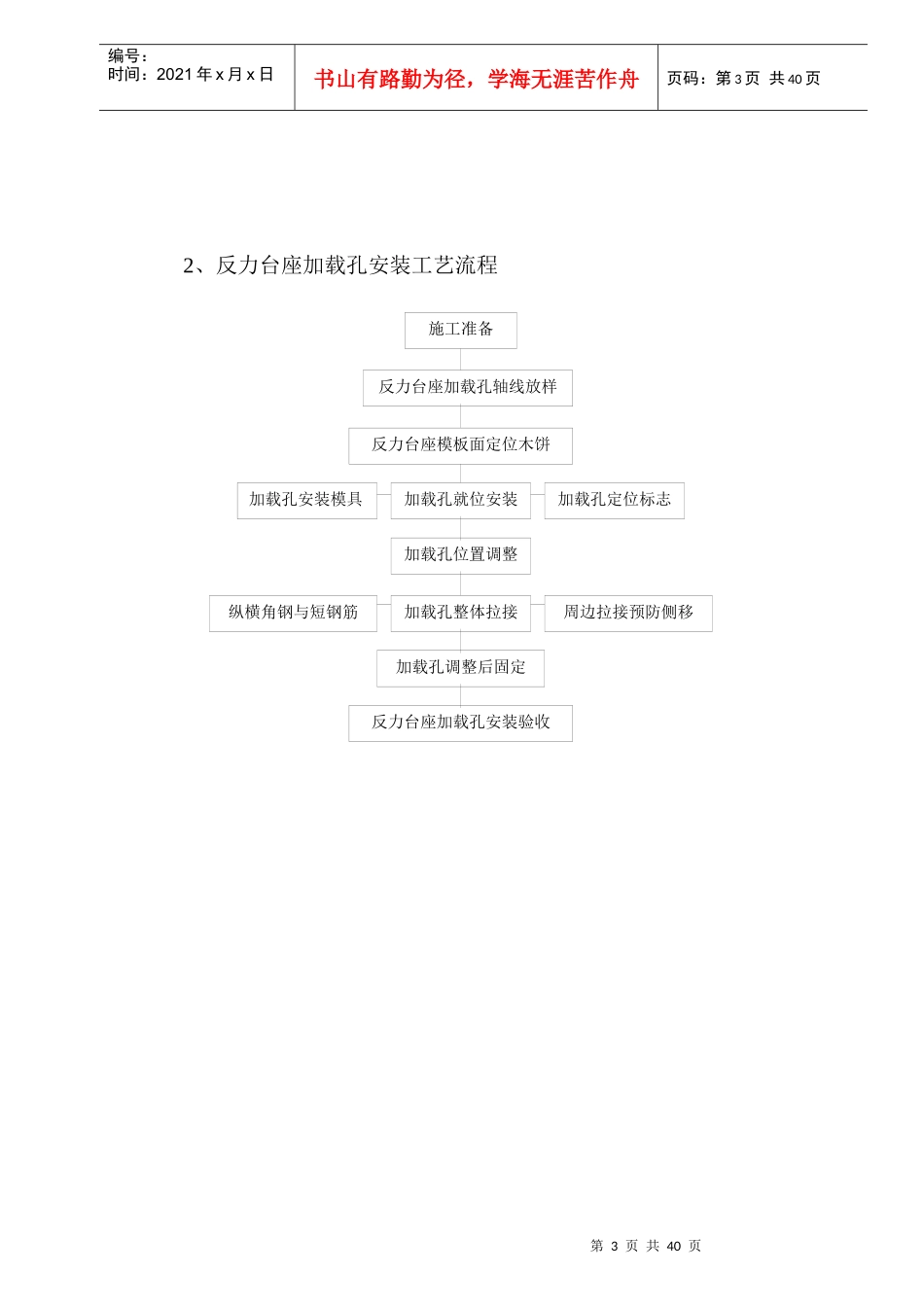

第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共40页第一章工程概述一、工程建设概况1、工程名称：横琴岛澳门大学新校区发展项目文化及交流中心、中央行政楼、体育场、体育馆、科技学院、生命科学及健康学院工程2、工程地址：珠海市横琴岛澳门大学新校区3、建设单位：广东南粤集团建设有限公司4、设计单位：华南理工大学建筑设计研究院5、施工单位：广东耀南建筑工程有限公司6、幢数层楼：3-7层7、建筑面积：163496.68平方米8、结构类型：框架结构二、反力墙与反力台座工程简介科技学院实验室设有反力台座与反力墙施工，实验室面积144.3㎡，反力墙高度6000、宽度8000、厚度1800，反力墙垂直度允许偏差每6m高度计算不能大于6mm，反力台座及反力墙表面平整度要求误差≤2.5mm。反力台座做彩色水磨石地面，反力墙刮腻子白色乳胶漆墙面。反力墙施工设计了专用钢模具（详见后附图），反力墙分两次安装钢模施工，用于加载孔的加工和安装，使加载孔可成批加工和安装，显著提高加载孔的加工和安装速度，有效减少加载孔的加工和安装误差。达到确保质量，节约成本，提高效益的目的。第2页共40页第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共40页三、编制依据华工设计院设计施工图纸及有关施工工法。第二章施工工艺流程及操作要点一、工艺流程1、加载孔加工工艺流程施工准备加载孔的设计改进加载孔模具设计制作加载孔焊接模具加载孔校正模具加载孔加工焊接加载孔误差校正加载孔锁接码焊接加载孔成品验收第3页共40页第2页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共40页2、反力台座加载孔安装工艺流程施工准备反力台座加载孔轴线放样加载孔就位安装加载孔安装模具加载孔位置调整加载孔整体拉接加载孔调整后固定反力台座加载孔安装验收纵横角钢与短钢筋周边拉接预防侧移加载孔定位标志反力台座模板面定位木饼第4页共40页第3页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共40页3、反力墙加载孔安装工艺流程二、操作要点1、反力墙与反力台座加载孔加工操作要点①施工准备工作⑴在加载孔上预先焊接锁接角码，以便通过等边角钢把加载孔整体固定，减少加载孔的位移偏差，保证加载孔准确定位。⑵确定加载孔加工和安装的误差控制指标，具体要求：加载孔的长度，两端头钢板的平行度，锁接角码的相互平行或垂直度，以及加载孔中心与两端头钢板的垂直度误差均应小于0.3mm。加载孔连接预埋件检查加载孔就位安装加载孔安装模具加载孔位置调整加载孔整体拉接加载孔调整后固定反力墙加载孔安装验收纵横角钢与短钢筋加载孔固定斜撑架加载孔组合支架标志反力墙加载孔轴线放样施工准备第5页共40页第4页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共40页⑶确定加载孔焊接模具和校正模具的制作精度，具体要求：焊接模具定位卡槽的平行或垂直度误差小于0.3mm（见图1）；校正模具的校正柱与校正板的垂直度误差小于0.3mm，校正柱直径偏差小于0.3mm（见图2）。图1加载孔设计与改进示意图图2加载孔成品示意图第6页共40页第5页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共40页②加工操作要点⑴把加工好的端头钢板卡在加载孔焊接成型模具的定位槽中，旋转螺杆端头把钢板卡紧后，方可进行施焊作业。先交叉点焊定位，分多次对称焊接成型，以减少焊接变形。⑵利用加载孔校正模具，对加载孔进行垂直度校正。校正作业时，要检查加载孔端头钢板与校正板之间是否紧密，如有间隙应校正，确保孔中心与两端头钢板的垂直度符合要求。最后利用车床修平端头钢板，合格的加载孔长度偏差均应小于0.3mm（详见下图）。2、反力台座加载孔安装操作要点①施工准备工作⑴确定反力台座加载孔安装模具的制作精度，具体要求：安装模具的平整度偏差小于0.3mm，安装模具孔中心距离偏差小于0.3mm，安装模具孔径误差小于0.3mm（详见下图）。第7页共40页第6页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共40页⑵反力台...
