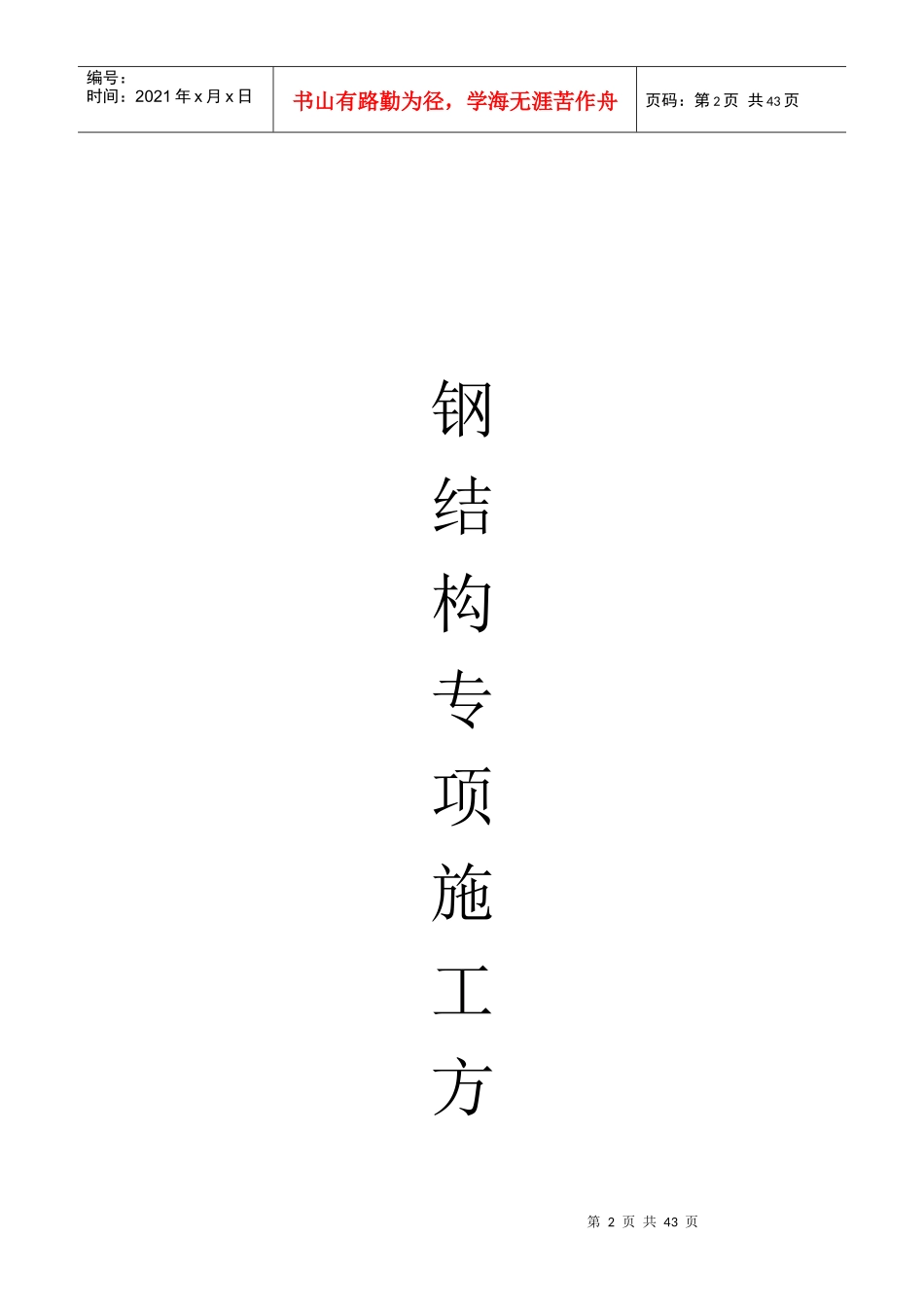

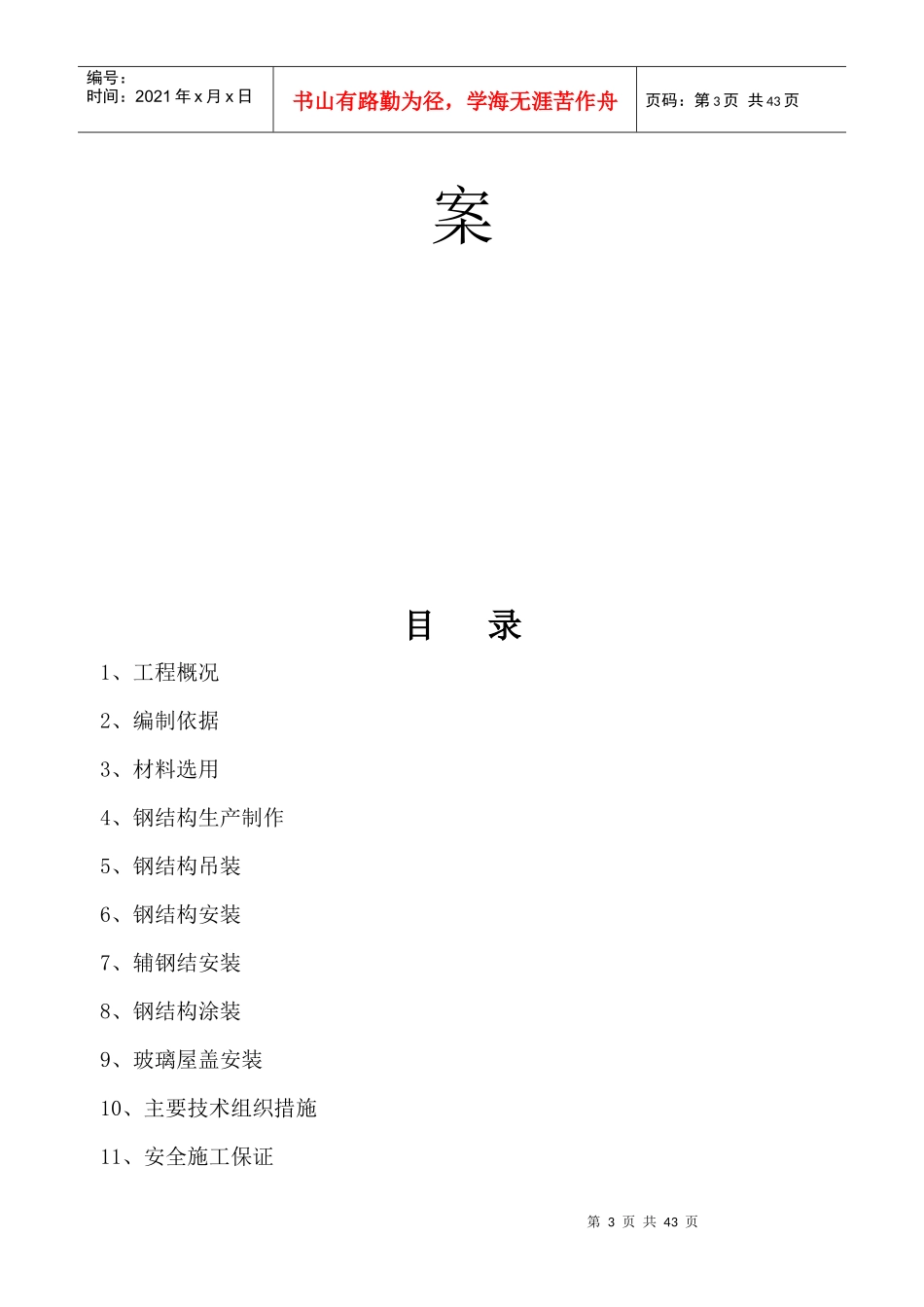

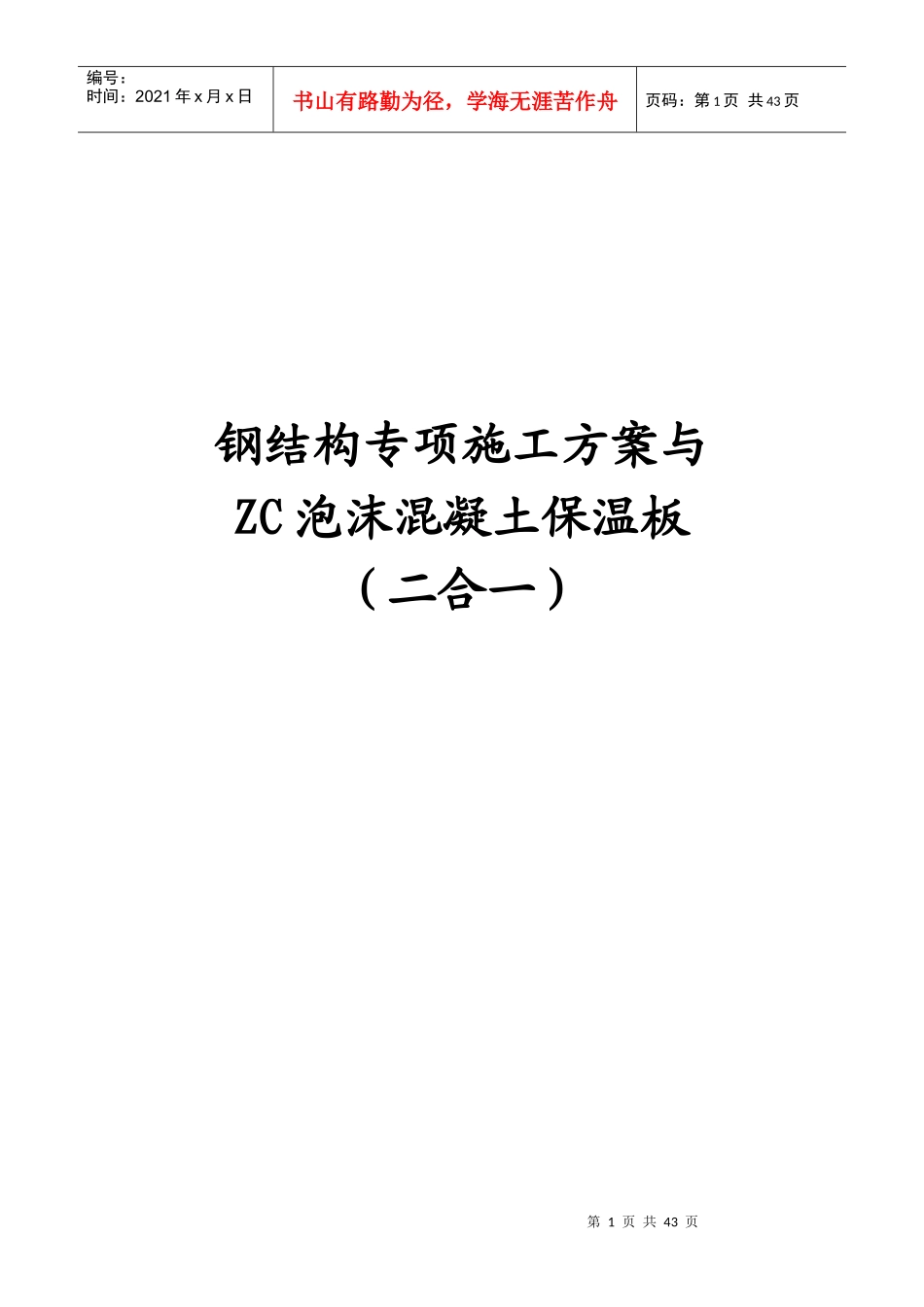

第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共43页钢结构专项施工方案与ZC泡沫混凝土保温板（二合一）第2页共43页第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共43页钢结构专项施工方第3页共43页第2页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共43页案目录1、工程概况2、编制依据3、材料选用4、钢结构生产制作5、钢结构吊装6、钢结构安装7、辅钢结安装8、钢结构涂装9、玻璃屋盖安装10、主要技术组织措施11、安全施工保证第4页共43页第3页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共43页12、工期保证体系一、工程概况工程名称：重庆市农业机械化学校图文信息中心大厅装饰工程建设单位：重庆市农业机械化学校设计单位：重庆广宇广告装饰责任有限公司施工单位：重庆贤安建设工程有限公司本工程结构为框架结构，层数为四层；高度为13.5m；建筑面积为3038㎡，建筑抗震设防类别：标准设防类（即丙类），建筑结构安全等级：二级，设计使用年限为50年，地基基础设计等级：丙级。二、编制依据1、建设单位提供的并经过确认的新增钢构件设计图。2、已有建筑结构图纸第5页共43页第4页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共43页3、设计遵循的规范，规程及规定：3.1、建筑结构可靠度设计统一标准GB50068-20013.2、建筑工程抗震设防类别标准GB50223-20083.3、建筑结构荷载规范GB50009-20123.4、建筑抗震设计规范GB50011-20103.5、钢结构设计规范GB50017-20033.6、建筑钢结构焊接技术规程JGJ81-2002,J218-20024、有关本工程技术洽商和图纸会审记录;三、材料选用1、本工程承力构件所采用的Q235B钢材的化学成份和力学性能应符合GB/T700及有关标准的要求；Q345B钢材的化学成份和力学性能应符合GB/T1591及有关标准的要求；除应具有抗拉强度、伸长率、屈服点和硫磷含量合格保证外，地震区尚应满足下列要求；1.1钢材的屈服强度实测值与抗拉强度实测值的比值不应大于0.85；1.2钢材应有明显的屈服台阶，且伸长率不应小于20%；1.3钢材应有良好的焊接性和合格的冲击韧性。所有承重结构钢材均应达到现行《钢结构设计规范》第3.3.3款的要求。2、高强螺栓、螺母和垫圈采用《优质碳素结构钢技术条件》（GB/T699-88）中规定的钢材制作；其热处理、制作和技术要求应符合《钢结构用高强度大六角头螺栓、大六角头螺母、垫圈型式尺寸与技术条件》（GB/1228～1231-2006）的规定，本工程钢架构件现场连接采用10.9级摩擦型连接高强第6页共43页第5页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共43页度螺栓，高强度螺栓结合面不得涂漆，采用喷砂处理法，摩擦面抗滑移系数为0.50。3、普通螺栓采用C级及配套的螺母、垫圈、C级螺栓孔，性能采用4.6级，符合现行国家标准《六角头螺栓C级》GB/T5780的规定。4、锚栓采用符合现行国家标准《弹素结构钢》GB/T700-2006规定的Q235B钢材制成。《钢结构用高强度大六角头螺栓、大六角头螺母、垫圈与技术条件》（GB/T1228-1231）的规定。5、零配件：5.1固定屋、墙面钢板自攻螺丝应经镀锌处理，螺丝之帽盖用尼龙头覆著，且钻尾能够自行钻孔固定在钢结构上。5.2止水胶泥：应使用中性之止水胶泥（硅胶）。5.3屋脊、墙角的固定件应加密，并加设固定压条。四、钢结构生产制作1、材料管理1.1钢材检验建筑结构钢材必须具有足够的强度、良好的塑性、韧性、耐疲劳性及优良的焊接性能。必须符合以下要求：（1）牌号钢材主要是焊接H型钢，除应符合相应的技术标准的要求外，尚需进行必要的工艺性能试验。（2）证书钢材应附有符合设计文件要求的质量证明书，如对钢材的质量有疑义时，应抽检，其结果应符合国家标准的规定和设计文件的要求。第7页共43页第6页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共43页（3）表面质量钢材表面锈蚀、麻点或划痕的深度不得大于该钢材厚度负偏差值的一半；断口处如有分层缺陷，应会同有关单位研究处理。（4）平直度钢材矫...
