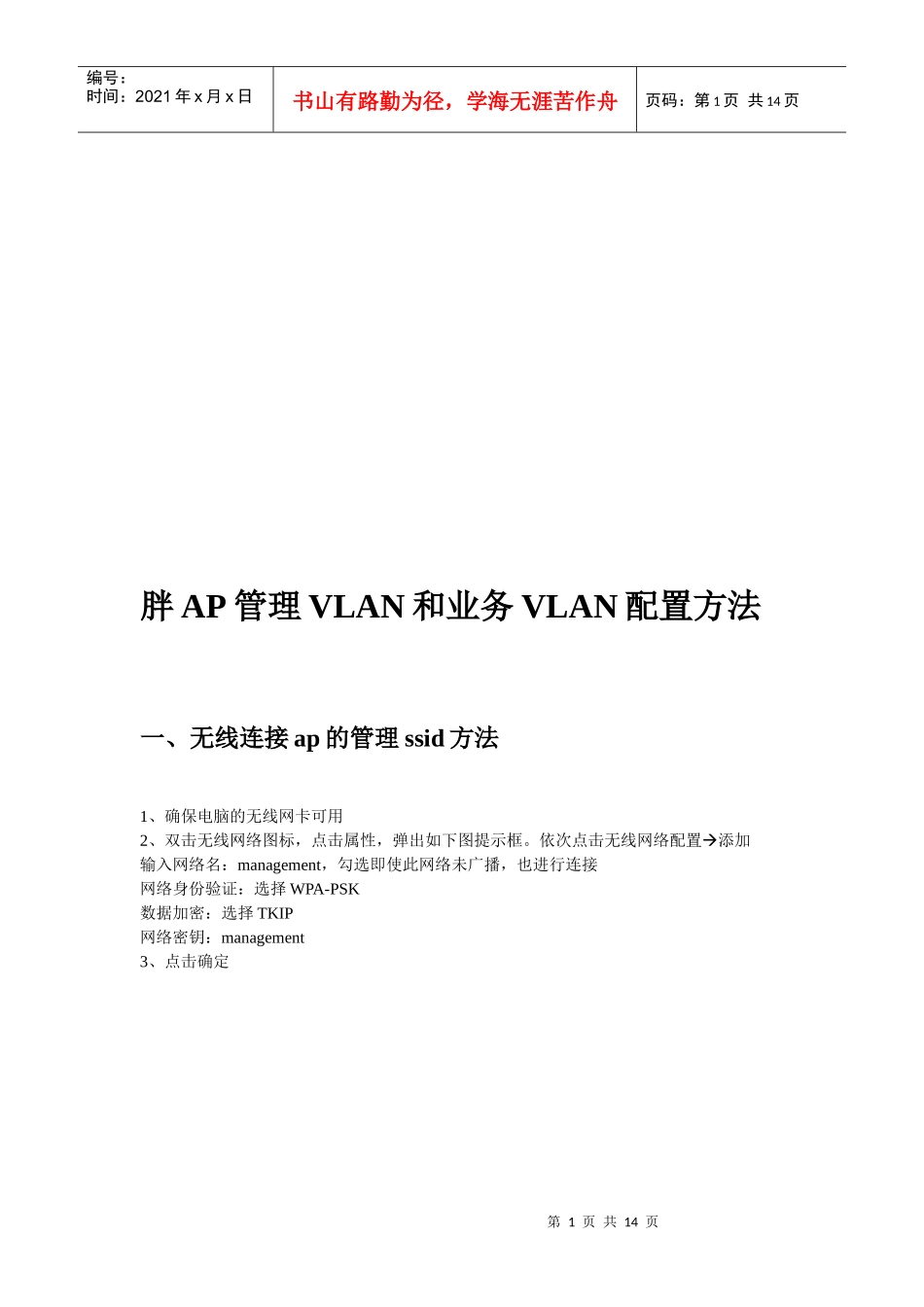

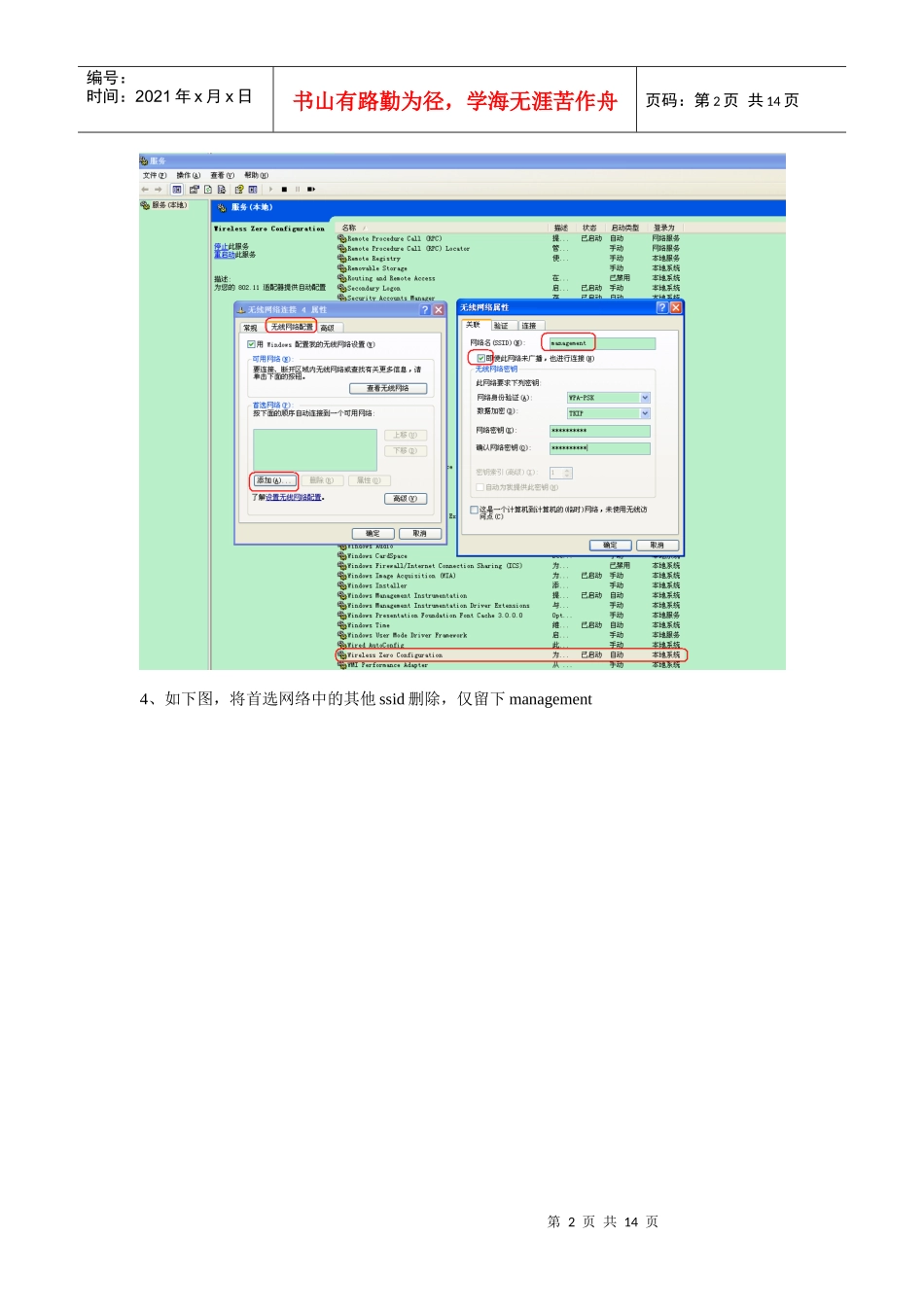

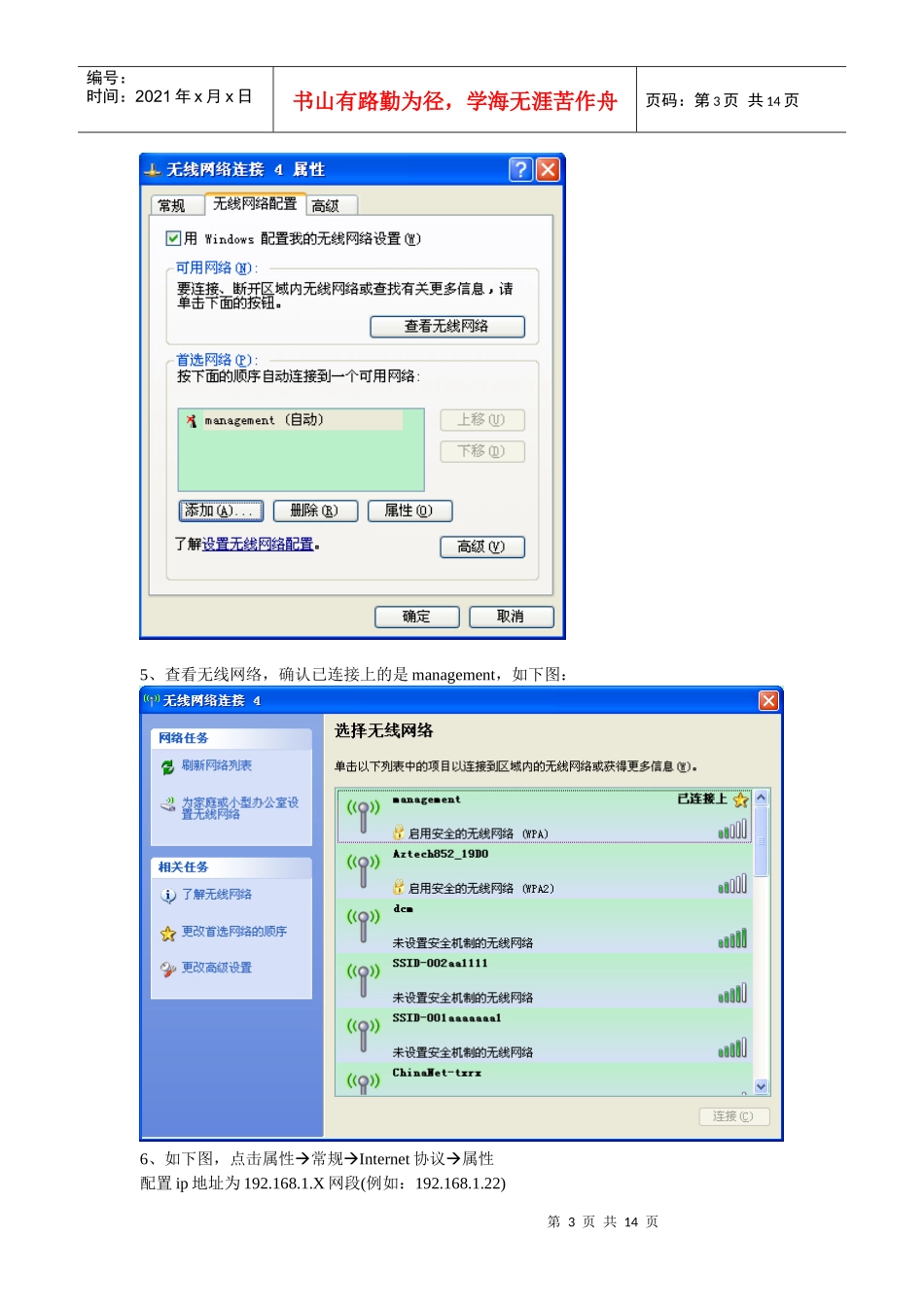

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页胖AP管理VLAN和业务VLAN配置方法一、无线连接ap的管理ssid方法1、确保电脑的无线网卡可用2、双击无线网络图标，点击属性，弹出如下图提示框。依次点击无线网络配置添加输入网络名：management，勾选即使此网络未广播，也进行连接网络身份验证：选择WPA-PSK数据加密：选择TKIP网络密钥：management3、点击确定第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页4、如下图，将首选网络中的其他ssid删除，仅留下management第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页5、查看无线网络，确认已连接上的是management，如下图：6、如下图，点击属性常规Internet协议属性配置ip地址为192.168.1.X网段(例如：192.168.1.22)第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页7、打开ie浏览器，输入ip地址http://192.168.1.1/用户名：admin密码：password。如下图：第5页共14页第4页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共14页8、确认连接到了正确的AP，如下图，比较mac地址，是否为配置的AP的mac地址。(当附近有多台AP时，可能会连接到了其他的ap上。)第6页共14页第5页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共14页二、配置管理VLAN和业务VLAN1、根据需要添加vlanid方法如下图：(以管理vlan为10，业务vlan为20为例)第7页共14页第6页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共14页第8页共14页第7页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共14页2、删除原有的管理WAN如下图：3、添加新的管理WAN(带VLAN)配置如下管理WAN默认配置如下：第9页共14页第8页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共14页4、添加新的业务VLANa、添加新的Group（即常说的桥）第10页共14页第9页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共14页b、将无线ssid从GroupLan1中移到GroupLan2中从Lan1中删除第11页共14页第10页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共14页在Lan2中添加第12页共14页第11页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共14页c、将有线VLAN加入到桥中第13页共14页第12页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共14页第14页共14页第13页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第14页共14页三、最终结果
