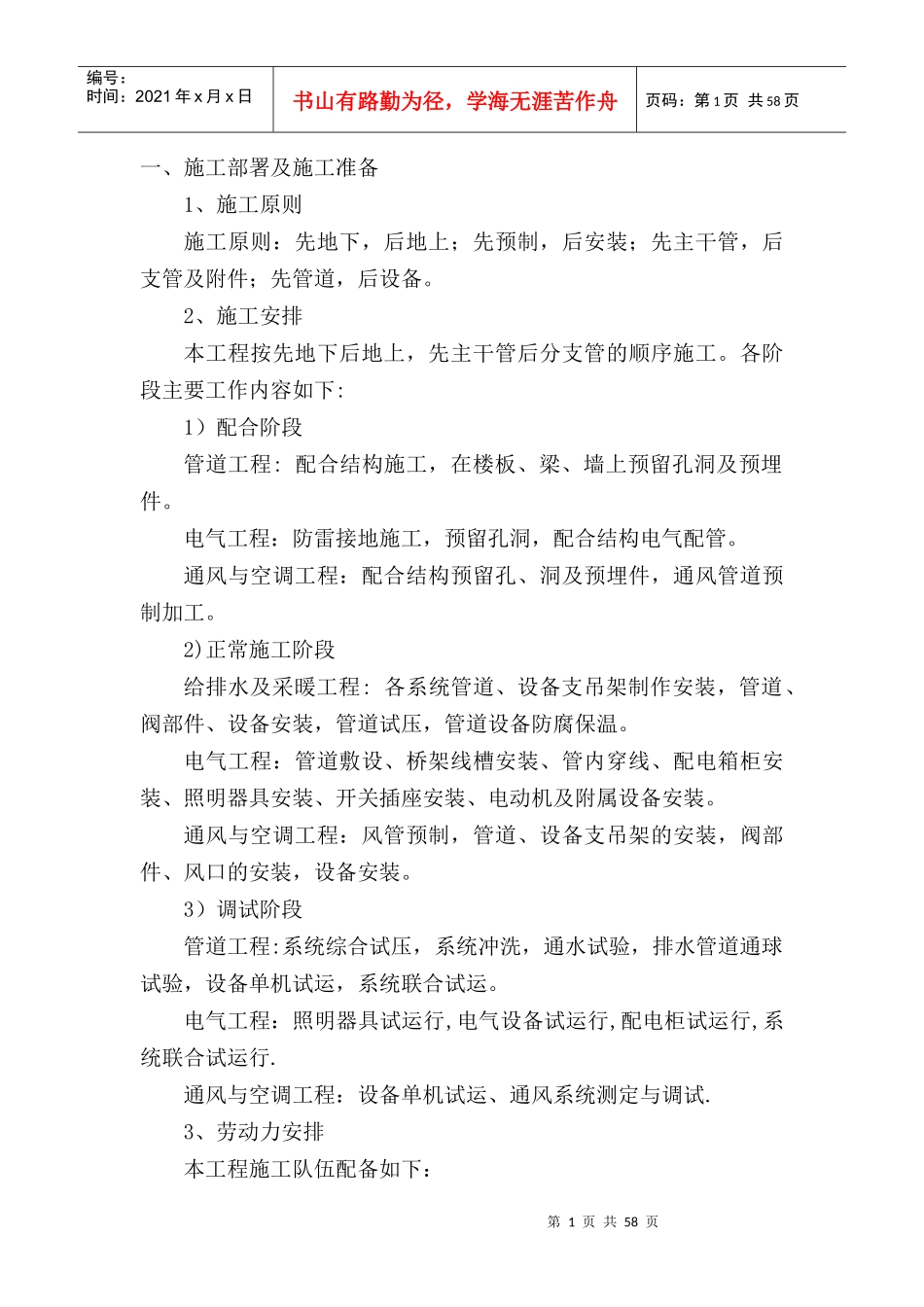

第1页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共58页一、施工部署及施工准备1、施工原则施工原则：先地下，后地上；先预制，后安装；先主干管，后支管及附件；先管道，后设备。2、施工安排本工程按先地下后地上，先主干管后分支管的顺序施工。各阶段主要工作内容如下:1）配合阶段管道工程:配合结构施工，在楼板、梁、墙上预留孔洞及预埋件。电气工程：防雷接地施工，预留孔洞，配合结构电气配管。通风与空调工程：配合结构预留孔、洞及预埋件，通风管道预制加工。2)正常施工阶段给排水及采暖工程:各系统管道、设备支吊架制作安装，管道、阀部件、设备安装，管道试压，管道设备防腐保温。电气工程：管道敷设、桥架线槽安装、管内穿线、配电箱柜安装、照明器具安装、开关插座安装、电动机及附属设备安装。通风与空调工程：风管预制，管道、设备支吊架的安装，阀部件、风口的安装，设备安装。3）调试阶段管道工程:系统综合试压，系统冲洗，通水试验，排水管道通球试验，设备单机试运，系统联合试运。电气工程：照明器具试运行,电气设备试运行,配电柜试运行,系统联合试运行.通风与空调工程：设备单机试运、通风系统测定与调试.3、劳动力安排本工程施工队伍配备如下：第2页共58页第1页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共58页通风施工队：负责风管及部件的制作加工及安装工作,20人。管道施工队：负责管道的施工，40人。保温施工队：负责所有水管、风管、设备的保温工作，20人。电气施工队：负责电气系统的安装，70人。主要劳动力安排如下：施工配合阶段正常施工期高峰施工期调试阶段保温工10152010管工20404020焊工1010154电工40607030通风工15303020钳工4424、技术准备若我公司中标，将立即组织有关人员进行图纸会审。为保证审图质量，主任工程师必须组织有关人员，严格按照审图的阶段程序进行。在投标施工组织设计的基础上，根据建设单位对工期、质量、技术及其他方面的要求，调整、深化投标施工组织设计。在此基础上，编制有针对性的施工组织设计、施工方案和技术交底，从而实现在管理层和操作层对施工工艺、质量标准的熟悉和掌握，使工程施工有条不紊的按期保质地完成。进场前，责任工程师及相关技术人员应认真熟悉图纸及有关技术资料，将专业施工图与结构图、建筑图进行核对，熟悉流程，熟练掌握施工及验收规范标准，熟悉现场环境及土建进度安排、施工管理等情况，拟定与总进度计划相协调的专业施工进度计划。第3页共58页第2页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共58页工人进场后，结合本专业和工地实际情况对施工作业人员进行质量教育、安全教育，做好技术交底，明确器具、设备安装的做法及标准，明确各种管道的安装尺寸、坡度、支吊架形式。5、施工机具准备根据总进度计划及专业进度计划，工机具需用量计划，及时与总部联系确定调用、租赁或购买方案，并根据总进度计划及专业进度计划逐步组织工机具进场，工机具安放在工机具库房或预制车间。1）主要机具使用计划表如下序号机具名称规格型号单位数量1套丝机TQ100—A台12电焊机BX300台83砂轮切割机Φ400台24台钻EQ3025台15气焊工具套26试压泵台37压力案子套68弯管器把49倒链5t台610液压开孔器台311折方机台112压边机台113电冲剪台114剪板机台115咬口机台216倒角机台117联合咬口机台118拉铆枪台42）检测和试验设备使用表序号仪器/设备名称规格与型号单位数量1游标卡尺0~300mm把22水平尺L=500mm只103声级计N010台14热电风速仪QDF台15转速仪L2—30台1第4页共58页第3页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共58页6倾斜式微压计YYT-200B台17转速表LZ-30块18温度计0~100℃只19角尺1000×630只410塞尺100mm把111压力表1.5级0~1.6MP只212压力表1.5级0~2.5MP只413划规75—150mm只214磁力线坠200g只215水准仪S—BZ台116变比测量仪ZBC—1台117互感器校验仪HE11台118接地电阻表ZC-7（2500V）、ZC-8台119兆欧表1KV块120兆欧表500KV块121万用表块222核相器DZ-10/35台123钢直尺1000mm把624...
