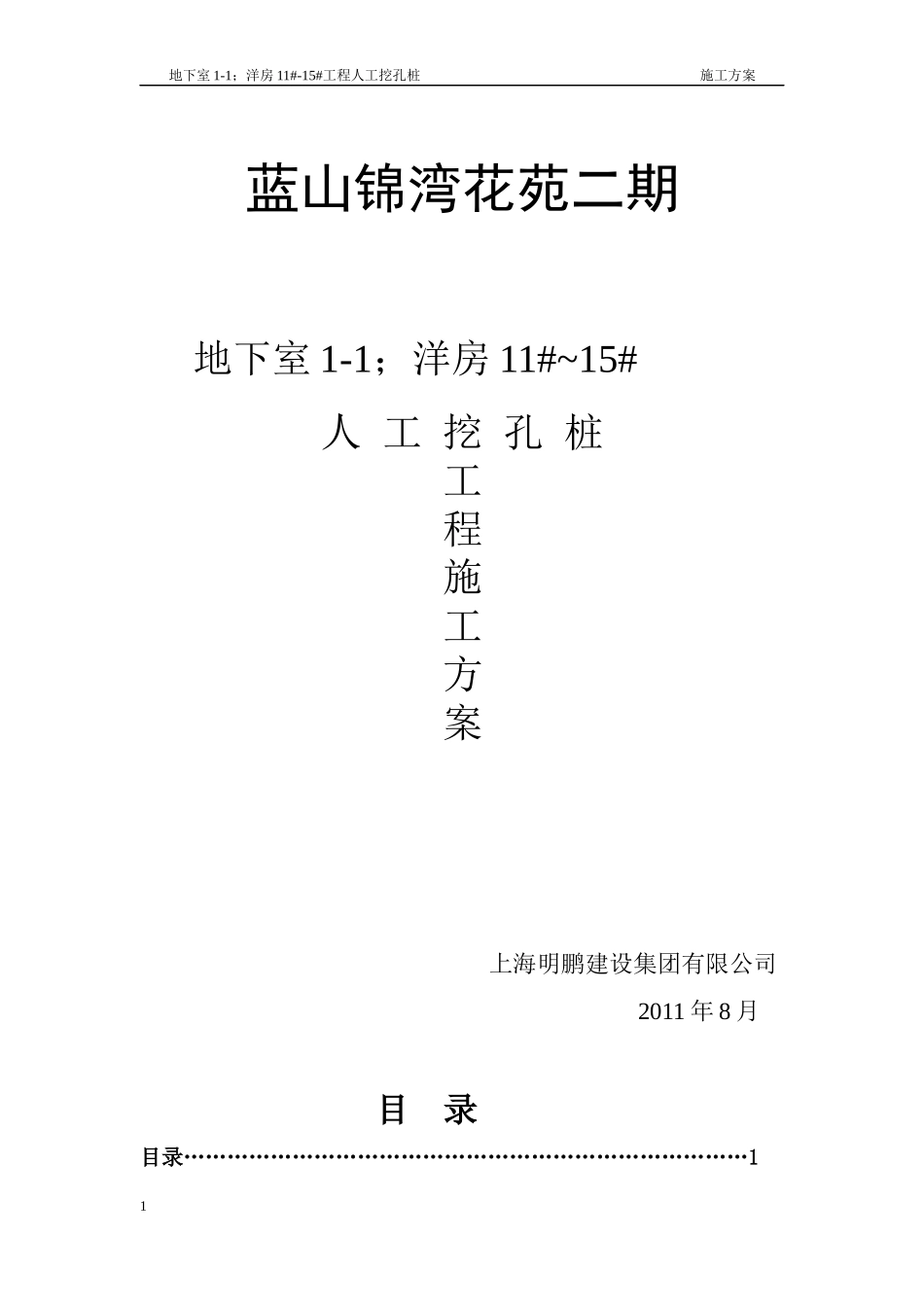

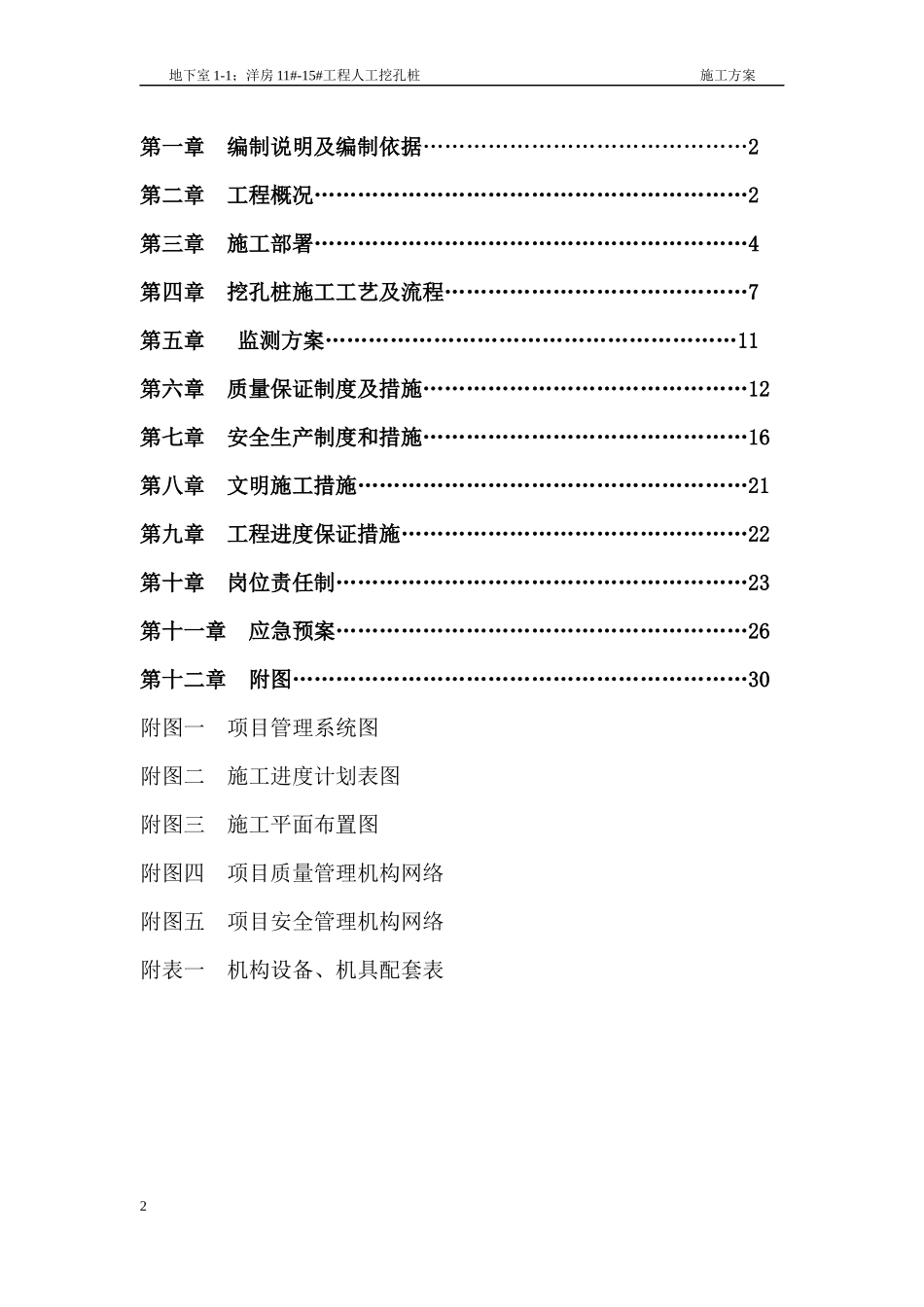

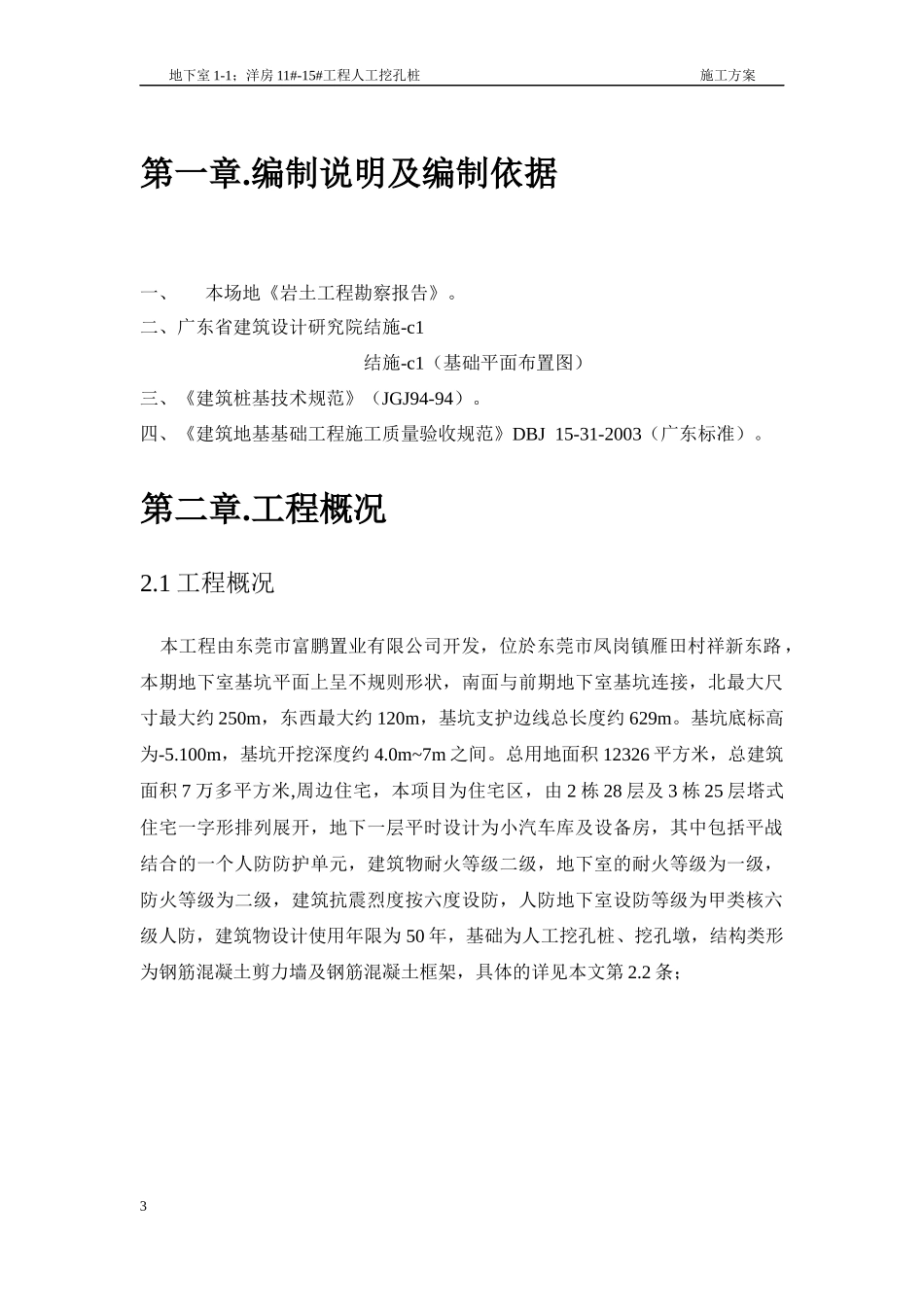

地下室1-1；洋房11#-15#工程人工挖孔桩施工方案蓝山锦湾花苑二期地下室1-1；洋房11#~15#人工挖孔桩工程施工方案上海明鹏建设集团有限公司2011年8月目录目录……………………………………………………………………11地下室1-1；洋房11#-15#工程人工挖孔桩施工方案第一章编制说明及编制依据………………………………………2第二章工程概况……………………………………………………2第三章施工部署……………………………………………………4第四章挖孔桩施工工艺及流程……………………………………7第五章监测方案…………………………………………………11第六章质量保证制度及措施………………………………………12第七章安全生产制度和措施………………………………………16第八章文明施工措施………………………………………………21第九章工程进度保证措施…………………………………………22第十章岗位责任制…………………………………………………23第十一章应急预案…………………………………………………26第十二章附图………………………………………………………30附图一项目管理系统图附图二施工进度计划表图附图三施工平面布置图附图四项目质量管理机构网络附图五项目安全管理机构网络附表一机构设备、机具配套表2地下室1-1；洋房11#-15#工程人工挖孔桩施工方案第一章.编制说明及编制依据一、本场地《岩土工程勘察报告》。二、广东省建筑设计研究院结施-c1结施-c1（基础平面布置图）三、《建筑桩基技术规范》（JGJ94-94）。四、《建筑地基基础工程施工质量验收规范》DBJ15-31-2003（广东标准）。第二章.工程概况2.1工程概况本工程由东莞市富鹏置业有限公司开发，位於东莞市凤岗镇雁田村祥新东路，本期地下室基坑平面上呈不规则形状，南面与前期地下室基坑连接，北最大尺寸最大约250m，东西最大约120m，基坑支护边线总长度约629m。基坑底标高为-5.100m，基坑开挖深度约4.0m~7m之间。总用地面积12326平方米，总建筑面积7万多平方米,周边住宅，本项目为住宅区，由2栋28层及3栋25层塔式住宅一字形排列展开，地下一层平时设计为小汽车库及设备房，其中包括平战结合的一个人防防护单元，建筑物耐火等级二级，地下室的耐火等级为一级，防火等级为二级，建筑抗震烈度按六度设防，人防地下室设防等级为甲类核六级人防，建筑物设计使用年限为50年，基础为人工挖孔桩、挖孔墩，结构类形为钢筋混凝土剪力墙及钢筋混凝土框架，具体的详见本文第2.2条；3地下室1-1；洋房11#-15#工程人工挖孔桩施工方案工程概况一览表2.2挖孔桩设计本工程人工挖孔桩、墩设计情况一览表桩（墩）编号桩（墩）身直径扩大头直径单桩承载力特征值桩端持力层ZHA1D=1200Do=18007000KN中风化ZHA2D=1200Do=21009000KN中风化ZHA3D=1400Do=240011500KN中风化DHA1D=1200Do=22005600KN中风化DHA2D=1400Do=28009100KN中风化ZHB1D=1200Do=21003500KN强风化ZHB2D=1400Do=26005700KN强风化DHB1D=1700Do=33004500KN强风化DHB2D=1600Do=31003900KN强风化DHB3D=1400Do=28003200KN强风化DHB4D=1200Do=20001500KN强风化2.3地质条件依据本工程场地《岩土工程勘察报告》，本工程场地工程地质概况如下：(1)地貌：场地地貌单元为山前坡积及剥蚀残丘地貌，原为闲置耕地，经挖方填土平整，地面基本平坦，本期地下室基坑范围地面标高在34.70～39.90m之间。(2)地层岩性：场地上覆地层为人土填土层（Qml）、坡积层（Qdl）、残积层（Qel），地层结构较简单。下伏基岩为石炭系（C）泥质页岩。相对本工程基坑而言，场地地质特征是：素填土较厚，没有软弱土层，没有强透水的砂性土层，基坑底多处在粉质粘土层上。4工程名称蓝山锦湾花苑二期工程11#~15#高层洋房建设地点东莞市凤岗镇雁田村建设规模总建筑面积约7多万平方建设单位东莞市富鹏置业有限公司、东莞市富麟实业有限公司设计单位广东省建筑设计研究院总包单位上海明鹏建设集团有限公司项目经理项目副经理项目总工施工员资料员质检员安全员材料员地下室1-1；洋房11#-15#工程人工挖孔桩施工方案(3)勘察期间测得钻孔的地下水位深度为0.20～5.80m。(4)参考本工程岩土工程勘察报告，各...
