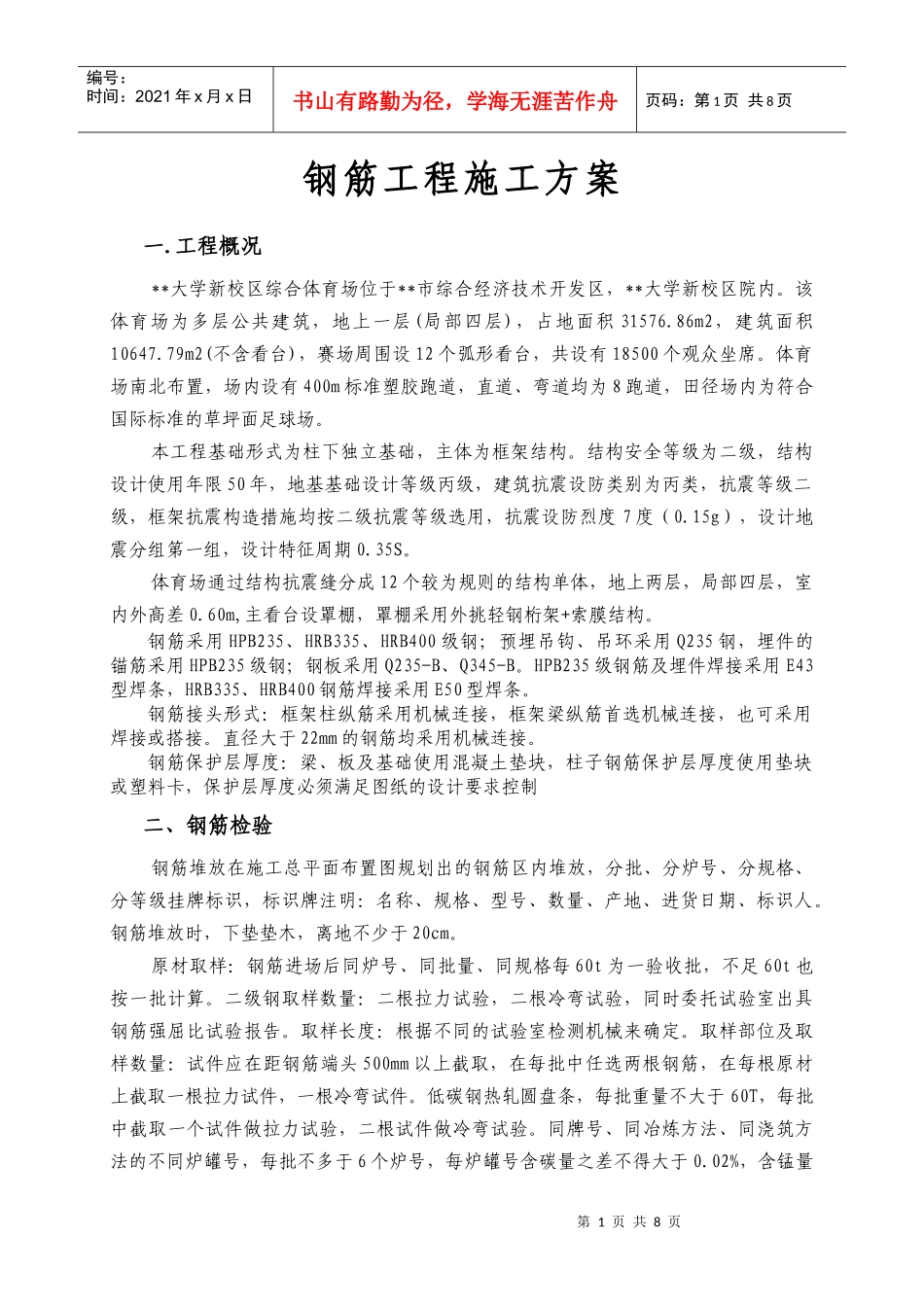

郑大新区综合体育场工程钢筋施工方案_第1页
1/8

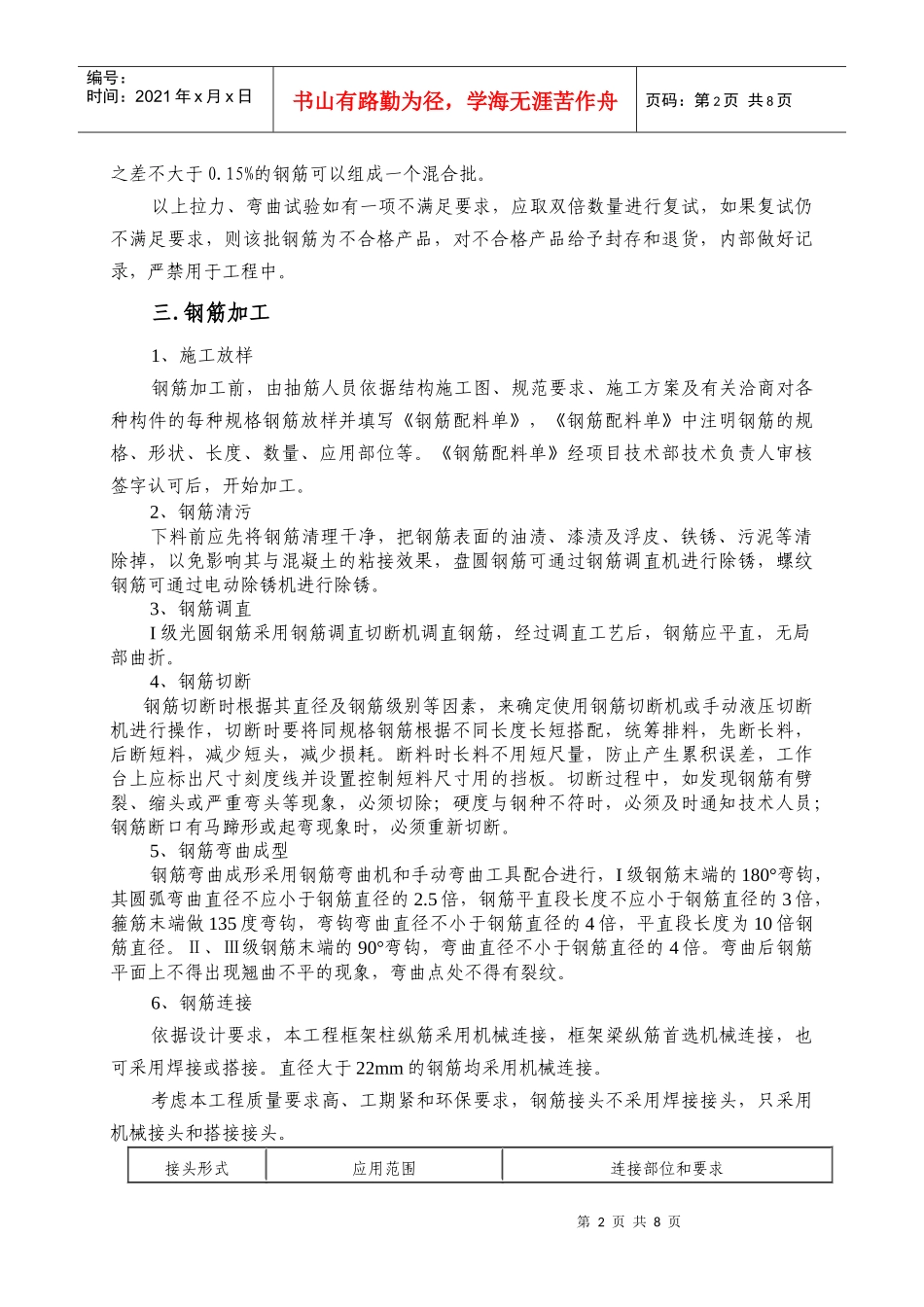

郑大新区综合体育场工程钢筋施工方案_第2页
2/8
郑大新区综合体育场工程钢筋施工方案_第3页
3/8
第1页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共8页钢筋工程施工方案一.工程概况**大学新校区综合体育场位于**市综合经济技术开发区,**大学新校区院内。该体育场为多层公共建筑,地上一层(局部四层),占地面积31576.86m2,建筑面积10647.79m2(不含看台),赛场周围设12个弧形看台,共设有18500个观众坐席。体育场南北布置,场内设有400m标准塑胶跑道,直道、弯道均为8跑道,田径场内为符合国际标准的草坪面足球场。本工程基础形式为柱下独立基础,主体为框架结构。结构安全等级为二级,结构设计使用年限50年,地基基础设计等级丙级,建筑抗震设防类别为丙类,抗震等级二级,框架抗震构造措施均按二级抗震等级选用,抗震设防烈度7度(0.15g),设计地震分组第一组,设计特征周期0.35S。体育场通过结构抗震缝分成12个较为规则的结构单体,地上两层,局部四层,室内外高差0.60m,主看台设罩棚,罩棚采用外挑轻钢桁架+索膜结构。钢筋采用HPB235、HRB335、HRB400级钢;预埋吊钩、吊环采用Q235钢,埋件的锚筋采用HPB235级钢;钢板采用Q235-B、Q345-B。HPB235级钢筋及埋件焊接采用E43型焊条,HRB335、HRB400钢筋焊接采用E50型焊条。钢筋接头形式:框架柱纵筋采用机械连接,框架梁纵筋首选机械连接,也可采用焊接或搭接。直径大于22mm的钢筋均采用机械连接。钢筋保护层厚度:梁、板及基础使用混凝土垫块,柱子钢筋保护层厚度使用垫块或塑料卡,保护层厚度必须满足图纸的设计要求控制二、钢筋检验钢筋堆放在施工总平面布置图规划出的钢筋区内堆放,分批、分炉号、分规格、分等级挂牌标识,标识牌注明:名称、规格、型号、数量、产地、进货日期、标识人。钢筋堆放时,下垫垫木,离地不少于20cm。原材取样:钢筋进场后同炉号、同批量、同规格每60t为一验收批,不足60t也按一批计算。二级钢取样数量:二根拉力试验,二根冷弯试验,同时委托试验室出具钢筋强屈比试验报告。取样长度:根据不同的试验室检测机械来确定。取样部位及取样数量:试件应在距钢筋端头500mm以上截取,在每批中任选两根钢筋,在每根原材上截取一根拉力试件,一根冷弯试件。低碳钢热轧圆盘条,每批重量不大于60T,每批中截取一个试件做拉力试验,二根试件做冷弯试验。同牌号、同冶炼方法、同浇筑方法的不同炉罐号,每批不多于6个炉号,每炉罐号含碳量之差不得大于0.02%,含锰量第2页共8页第1页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共8页之差不大于0.15%的钢筋可以组成一个混合批。以上拉力、弯曲试验如有一项不满足要求,应取双倍数量进行复试,如果复试仍不满足要求,则该批钢筋为不合格产品,对不合格产品给予封存和退货,内部做好记录,严禁用于工程中。三.钢筋加工1、施工放样钢筋加工前,由抽筋人员依据结构施工图、规范要求、施工方案及有关洽商对各种构件的每种规格钢筋放样并填写《钢筋配料单》,《钢筋配料单》中注明钢筋的规格、形状、长度、数量、应用部位等。《钢筋配料单》经项目技术部技术负责人审核签字认可后,开始加工。2、钢筋清污下料前应先将钢筋清理干净,把钢筋表面的油渍、漆渍及浮皮、铁锈、污泥等清除掉,以免影响其与混凝土的粘接效果,盘圆钢筋可通过钢筋调直机进行除锈,螺纹钢筋可通过电动除锈机进行除锈。3、钢筋调直I级光圆钢筋采用钢筋调直切断机调直钢筋,经过调直工艺后,钢筋应平直,无局部曲折。4、钢筋切断钢筋切断时根据其直径及钢筋级别等因素,来确定使用钢筋切断机或手动液压切断机进行操作,切断时要将同规格钢筋根据不同长度长短搭配,统筹排料,先断长料,后断短料,减少短头,减少损耗。断料时长料不用短尺量,防止产生累积误差,工作台上应标出尺寸刻度线并设置控制短料尺寸用的挡板。切断过程中,如发现钢筋有劈裂、缩头或严重弯头等现象,必须切除;硬度与钢种不符时,必须及时通知技术人员;钢筋断口有马蹄形或起弯现象时,必须重新切断。5、钢筋弯曲成型钢筋弯曲成形采用钢筋弯曲机和手动弯曲工具配合进行,I级钢筋末端的180°弯钩,其圆弧弯曲直径不应小于钢筋直径的2.5倍,钢筋平直段长度不应小于...
