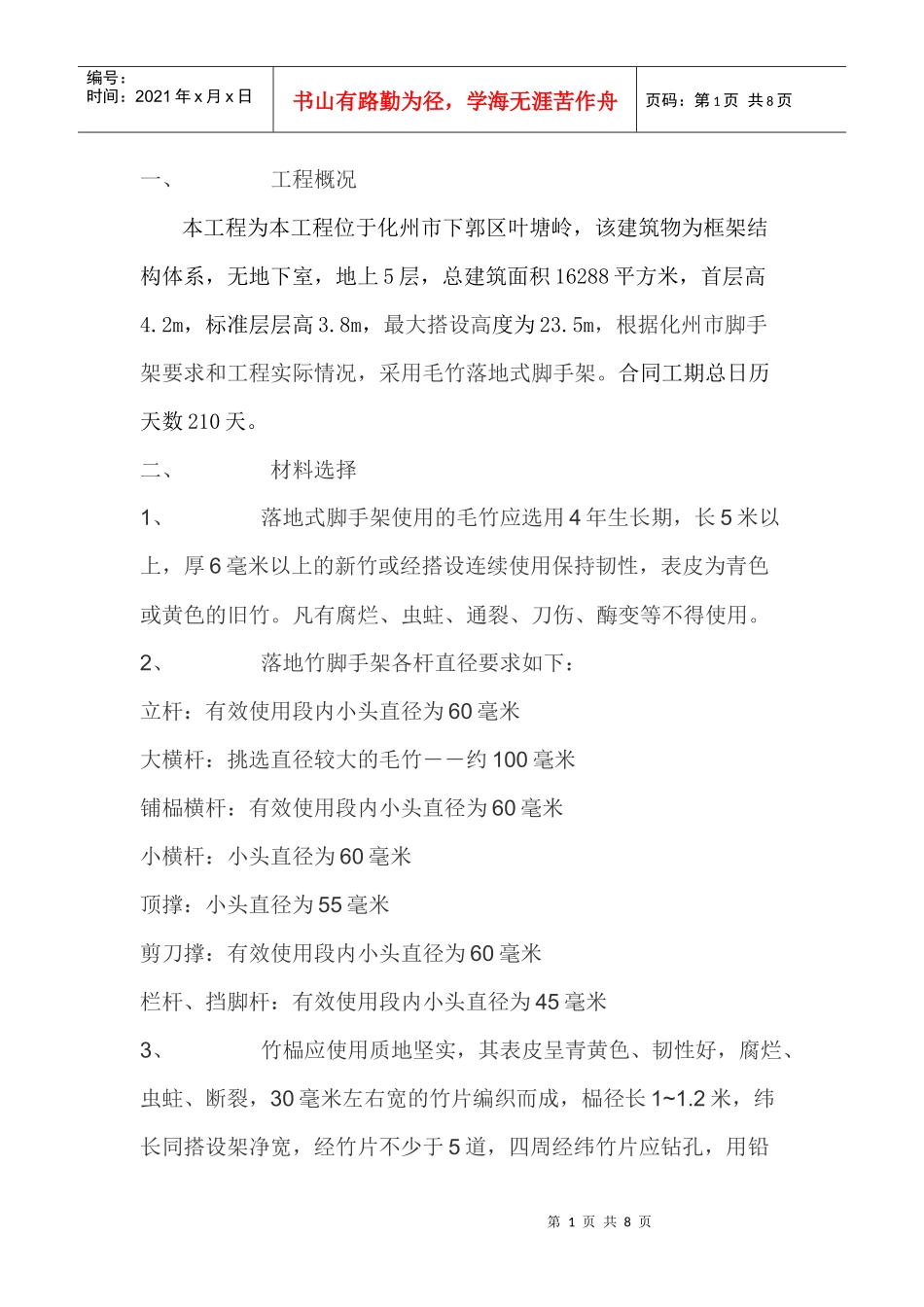

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页一、工程概况本工程为本工程位于化州市下郭区叶塘岭，该建筑物为框架结构体系，无地下室，地上5层，总建筑面积16288平方米，首层高4.2m，标准层层高3.8m，最大搭设高度为23.5m，根据化州市脚手架要求和工程实际情况，采用毛竹落地式脚手架。合同工期总日历天数210天。二、材料选择1、落地式脚手架使用的毛竹应选用4年生长期，长5米以上，厚6毫米以上的新竹或经搭设连续使用保持韧性，表皮为青色或黄色的旧竹。凡有腐烂、虫蛀、通裂、刀伤、酶变等不得使用。2、落地竹脚手架各杆直径要求如下：立杆：有效使用段内小头直径为60毫米大横杆：挑选直径较大的毛竹――约100毫米铺榀横杆：有效使用段内小头直径为60毫米小横杆：小头直径为60毫米顶撑：小头直径为55毫米剪刀撑：有效使用段内小头直径为60毫米栏杆、挡脚杆：有效使用段内小头直径为45毫米3、竹榀应使用质地坚实，其表皮呈青黄色、韧性好，腐烂、虫蛀、断裂，30毫米左右宽的竹片编织而成，榀径长1~1.2米，纬长同搭设架净宽，经竹片不少于5道，四周经纬竹片应钻孔，用铅第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页丝绑扎封闭。4、绑扎绳系特制聚丙拉丝绳制成，其规格通常为0.5×0.5毫米,拉力不少于0.25KN,根据绑扎需要裁成定长。5、联墙件使用材料直径为6mm圆钢或8#铅丝材料，毛竹或40×60毫米小方木作压（顶）结材料。三、立杆基础：1、立杆座落在素砼垫层上，排水畅通，没有积水，脚手架搭设高度25m。2、立杆不埋地，离地面30cm处，设置纵向及横向扫地杆，设置扫地杆的做法与大横杆相同。四、搭设要求：1、脚手架搭设必须配合施工进度搭设，搭设高度必须保证高出施工层1米以上。2、本工程立杆纵距为0.5米，横距为0.5米，步距为1米。3、脚手架各杆件的交叉点部位或平等相搭（杆件搭接、立杆与顶杆紧靠）应使用聚丙拉丝绳绑扎。4、联墙件要求每楼层设置一到道，预埋直径6毫米，钢筋或双股8#铅丝在构造柱内和圈梁内，距离脚手架顶部不大于4米，布置方式应结合建筑结构情况作矩形或梅花形排列。5、脚手架内侧与建筑物的净空不能大于0.2米。6、作业层应铺满竹榀，竹榀四角应用22#镀锌铁丝绑扎或第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页聚丙拉丝绳绑扎。7、纵横向布置中间每隔4跨设一道沿高度方向连续搭设，杆件搭接长度不少于1.5米。10、操作层周边设置1米高的防护栏杆，施工层应设置0.3高的挡脚板。11、架体与建筑结构拉结：连墙杆应靠近主节点设置，距主节点不应大于300mm，并从底层第一步大横杆处开始设置。在搭设脚手架时，连墙杆应与其他杆件同步搭设，在拆除脚手架是，应在其他杆件拆到连墙杆高度时，最后拆除连墙件。最后一道连墙杆拆除前，在拆除连墙杆，以确保脚手架的稳定性。五、脚手架搭设与拆除工艺及安全技术要求：1、脚手架在搭设与拆除前均应对操作人员进行安全技术交底后方可投入操作，且操作人员必须是经过特种作业培训取得特种作业证的人员，按照工程搭设作业构造方案，现场进行立杆标定。2、搭设按步层顺序由下到上进行，。搭设顺序如下：立杆设置—绑立杆—绑小横杆—绑大横杆—（铺竹榀）—绑剪刀撑—绑榀上挡脚杆及栏杆。3、立杆设置要求垂直，位置正确，与墙面距离相等，立杆搭接不少于一步层，搭接绑扎时上下接头可左右交错放置。4、水平各类横杆要求绑搭水平，不平的可由小横杆直径和第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页顶杆长度调整。5、杆件搭绑方法：立杆大头朝下，顶杆大头朝上，水平杆大头和小头对接，在同一墙段方向一致，剪刀撑一根杆有效长度不足时，可小头互拼绑搭。6、剪刀撑应与外排杆件紧靠绑扎。7、脚手架各杆相互交叉点及相互搭接，立杆与顶杆相附部位应绑扎牢固，绑扎方式有以下方式：凡杆件相互交叉点不可采取斜叉式绑扎，小横杆与立杆相交节点和作业方案要求和重要部位采用十字式绑扎。平行相互搭绑搭接的杆件采用二杆之间围绑或...
