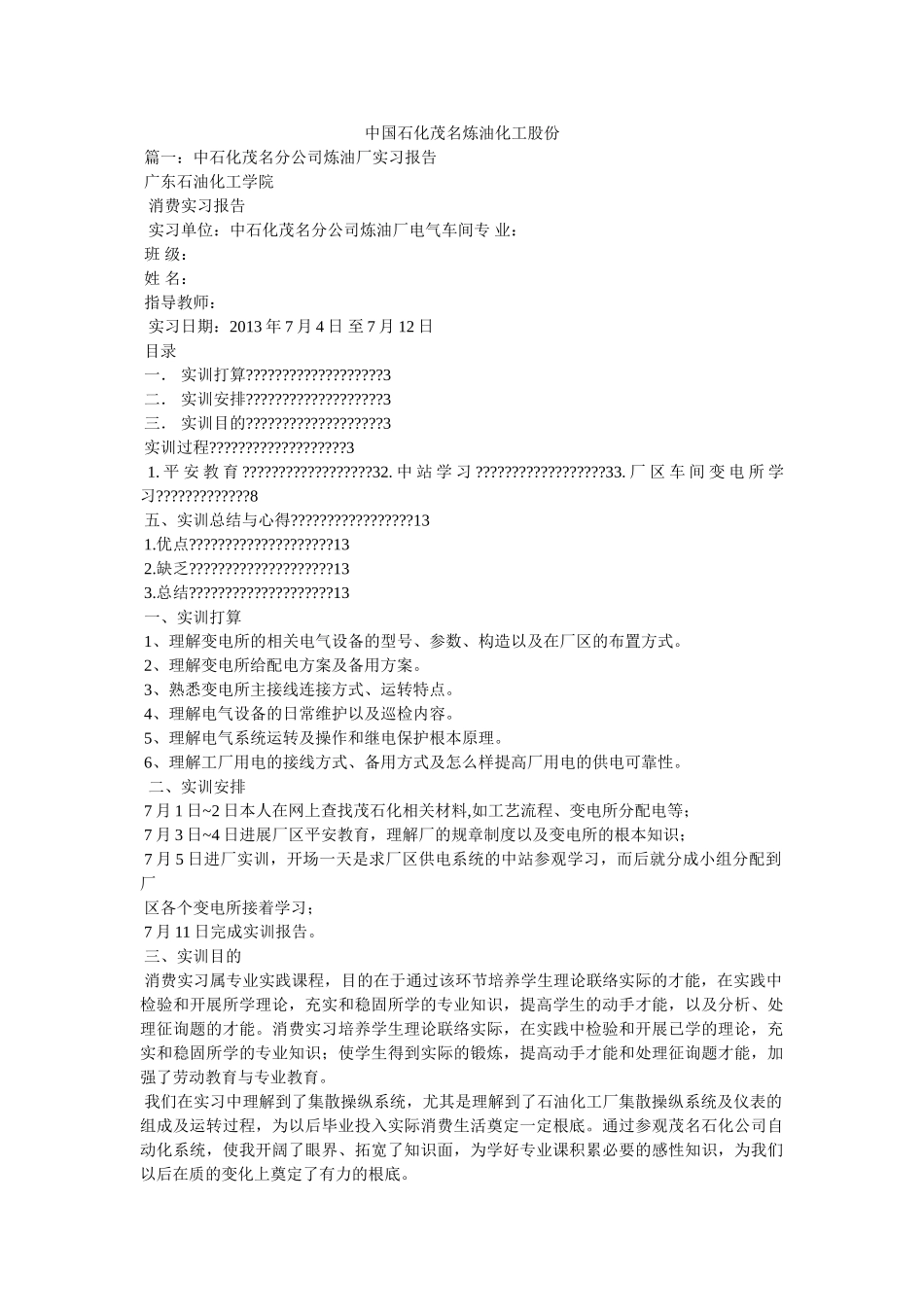

中国石化茂名炼油化工股份篇一：中石化茂名分公司炼油厂实习报告广东石油化工学院消费实习报告实习单位：中石化茂名分公司炼油厂电气车间专业：班级：姓名：指导教师：实习日期：2013年7月4日至7月12日目录一．实训打算???????????????????3二．实训安排???????????????????3三．实训目的???????????????????3实训过程???????????????????31.平安教育??????????????????32.中站学习??????????????????33.厂区车间变电所学习?????????????8五、实训总结与心得?????????????????131.优点????????????????????132.缺乏????????????????????133.总结????????????????????13一、实训打算1、理解变电所的相关电气设备的型号、参数、构造以及在厂区的布置方式。2、理解变电所给配电方案及备用方案。3、熟悉变电所主接线连接方式、运转特点。4、理解电气设备的日常维护以及巡检内容。5、理解电气系统运转及操作和继电保护根本原理。6、理解工厂用电的接线方式、备用方式及怎么样提高厂用电的供电可靠性。二、实训安排7月1日~2日本人在网上查找茂石化相关材料,如工艺流程、变电所分配电等；7月3日~4日进展厂区平安教育，理解厂的规章制度以及变电所的根本知识；7月5日进厂实训，开场一天是求厂区供电系统的中站参观学习，而后就分成小组分配到厂区各个变电所接着学习；7月11日完成实训报告。三、实训目的消费实习属专业实践课程，目的在于通过该环节培养学生理论联络实际的才能，在实践中检验和开展所学理论，充实和稳固所学的专业知识，提高学生的动手才能，以及分析、处理征询题的才能。消费实习培养学生理论联络实际，在实践中检验和开展已学的理论，充实和稳固所学的专业知识；使学生得到实际的锻炼，提高动手才能和处理征询题才能，加强了劳动教育与专业教育。我们在实习中理解到了集散操纵系统，尤其是理解到了石油化工厂集散操纵系统及仪表的组成及运转过程，为以后毕业投入实际消费生活奠定一定根底。通过参观茂名石化公司自动化系统，使我开阔了眼界、拓宽了知识面，为学好专业课积累必要的感性知识，为我们以后在质的变化上奠定了有力的根底。四、实训过程（1）、平安消费治理根本原那么：平安第一、预防为主、全员动手、综合治理（2）、入厂消费实习需接受厂级、车间级、班组级三级平安教育（3）、石化行业特点：易燃易爆，有毒有害，高温高压，连续消费（4）、入厂主要平安考前须知：1）防火防爆2）防尘防毒3）防止灼烫伤4）防止触电5）防止机械损害6）防止高处坠落7）防止车辆损害8）防止起重机械损害9）防止物体打击10）标准劳保穿戴（1）炼油厂区5条110kV外线供电情况1）茂油南线（热电厂）——南站1#进线2）河油中线（河东站）——中站Ⅱ母3）榭油中线（榭平岭站）——中站Ⅰ母4）茂油西线（热电厂）——西站1#进线5）河油北线（河东站）——北站2#进线中站变电所是把110Kv的电变压到6Kv然后再分配到其他变电所接着变压，其采纳的是当母线分段接线供电，如此的供电平安可靠性较高。同时高压侧采纳110Kv而不采纳35Kv供电主要是为了提高供电容量，防止出现过载情况。电力系统运转的根本特点和要求：运转根本特点：1）电能不能大量存储：消费、输送和使用同时进展；2）电力系统的暂态（毛病）过程特别短暂；3）与国民经济的各部门及人民日常生活有着极为亲密的关系，供电的忽然中断会带来严峻的后果。4）毛病的发生具有偶尔性的，假如处理不当，会迅速扩大。（2）、抗晃电技术及应用1）电力系统在运转中常常会出现晃电、停电现象，“停电”、“晃电”大部分都是电网因雷击、短路等引起的。“晃电”是指因雷击、短路或其他缘故造成的电网短时电压波动如由于当电网中有线路发生短路时或雷击，在毛病线路被切除前该短路点附近区域的电压大幅度降低。“晃电”时间较短，一般在几百毫秒之内。如有时我们感受电灯暗了一下特别快又亮了，这是由于电网发生了“晃电”。2）“停电”那么是指由于本供电线路或上级供电线路发生瞬时性毛病造成失压现象。“停电”与“晃电”本质上的最大区别在于电源开关的分合状态。3）防“停电”、“晃电”的措施：①在关口变电站安装快切装置，处理“停电...
