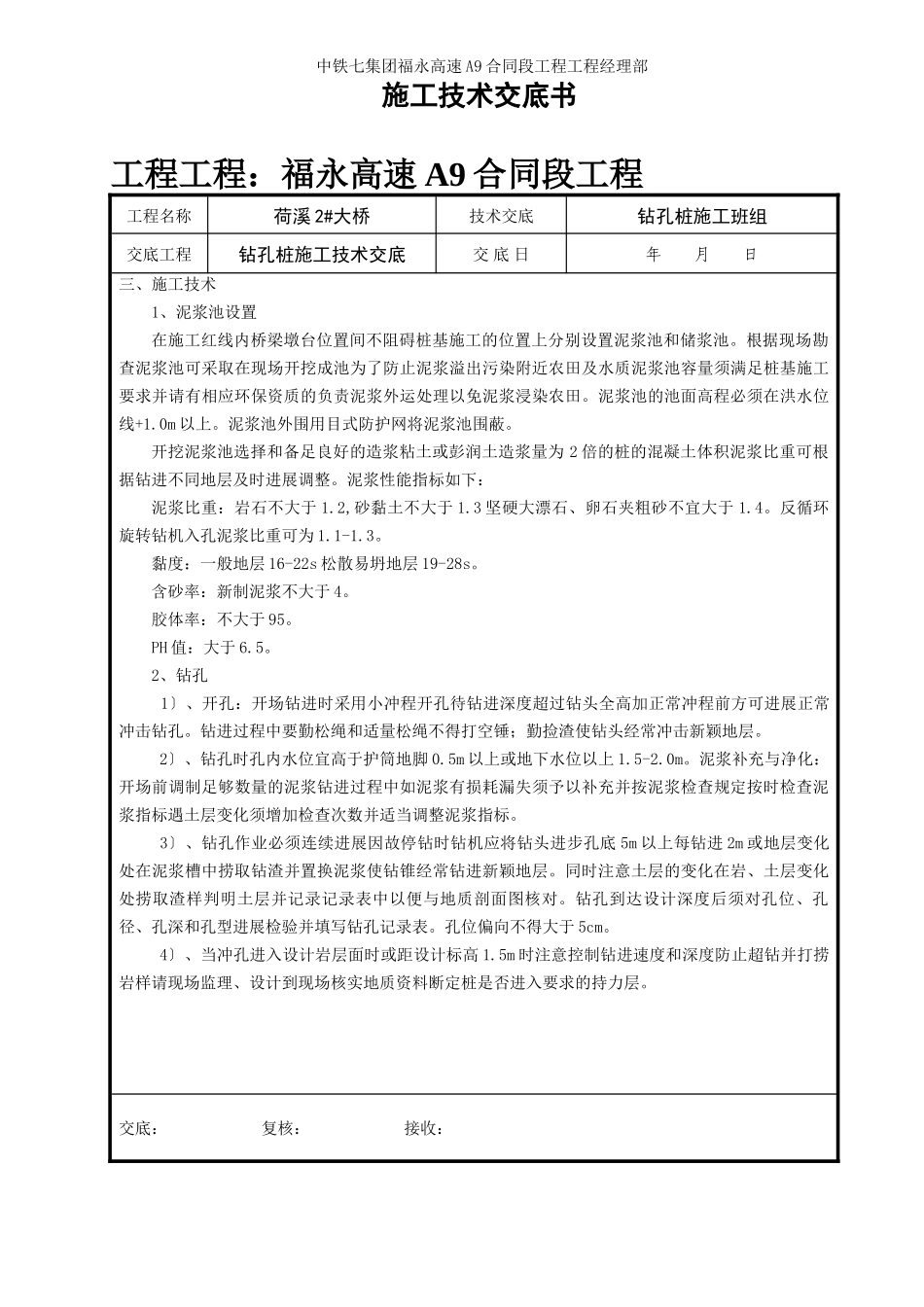

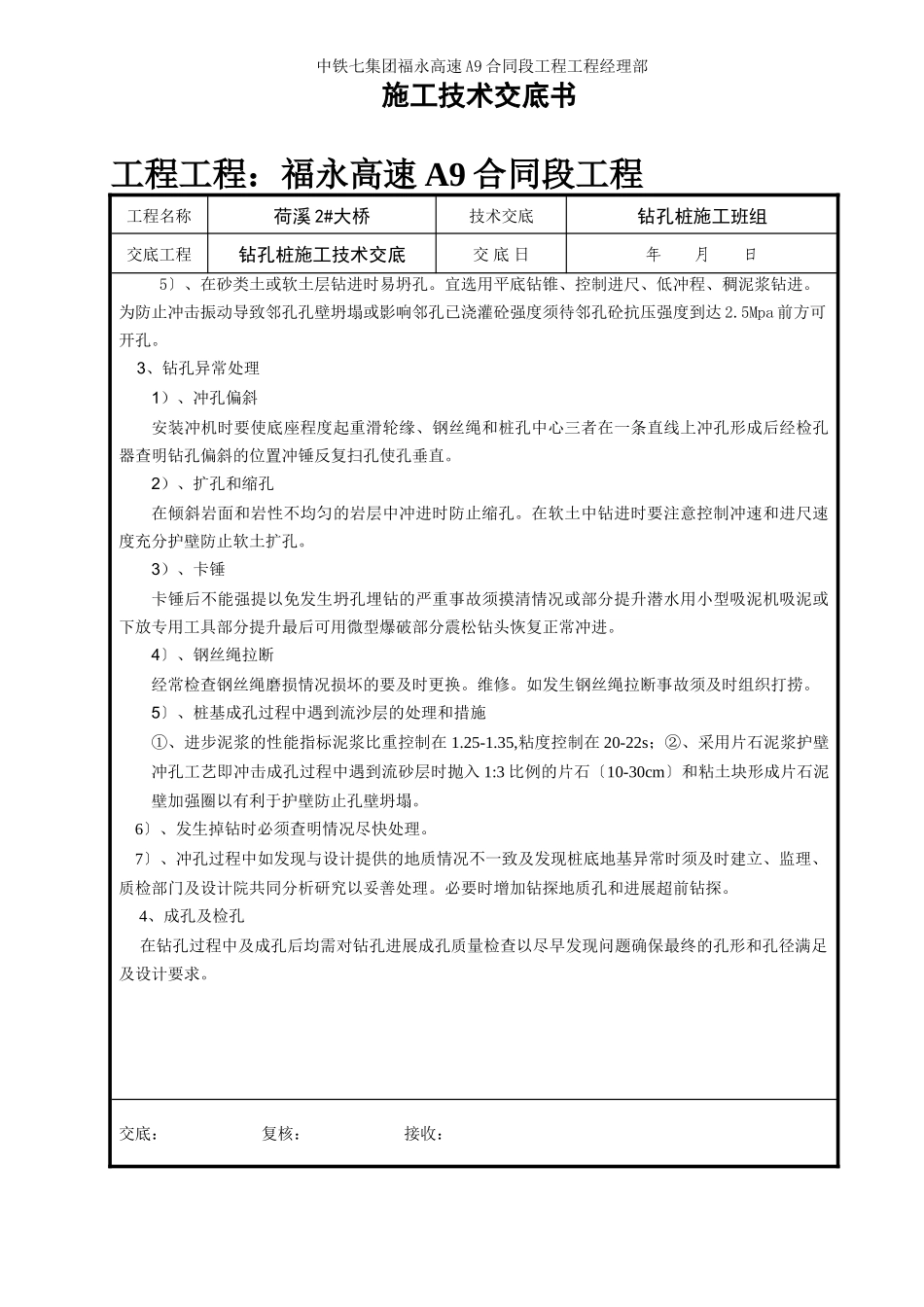

中铁七集团福永高速A9合同段工程工程经理部施工技术交底书工程工程：福永高速A9合同段工程工程名称荷溪2#大桥技术交底钻孔桩施工班组交底工程钻孔桩施工技术交底交底日年月日一、交底目的：指导钻孔桩根底施工二、施工准备：1、施工前派专人对桩位范围的地下线进展探孔排查防止施工对线造成影响。假设桩机在架空线路下作业桩机与架空线路之间的最小间隔必须符合平安要求。2、测量放线：按图纸桩位位置进展桩根底测量放线将钻孔桩位置定出并十字护桩控制以便施工中核对。3、选配适宜的桩机并进展检修准备相应数量的粘性土及配套的材料、机具以及水、电路的畅通情况确保正常。4、做砼配合比试验资料并对使用的钢筋等主材抽样送检。5、场地平整：场地的作业平台须巩固稳定能承受施工作业时所有静、活荷载同时必须考虑施工设备能平安进、退场根据现场详细情况选择适宜的作业方式。旱地、陡坡：去除杂物并平整压实至作业面作业面积必须满足机具设备和配套设施。水田：根据水位情况及水田土质情况使用片石换填根底填土至水面以上1.0m高。6、采用泥浆循环净化系统在桩位附近开挖泥浆池及储浆池。7、埋设护筒护筒有固定桩位保护孔口不致坍塌隔离地面水及保证孔内泥浆面高出施工水位等作用钻孔桩根底在钻孔前根据实际情况分别选用钢护筒或钢筋混泥土护筒。钻孔前须设置巩固不漏水的孔口护筒。护筒内径大于钻头直径40cm护筒顶面高出施工水位或地下水位2m以满足孔内泥浆面的高度要求在旱地或筑岛是还必须高出施工地面0.5m。护筒埋置深度符合以下规定：、岸滩上黏性土不小于1m砂类土不小于2m。当表层土松软时将护筒埋置到较坚硬实的土层中至少0.5m。岸滩上埋设护筒在护筒四周回填黏土并分层夯实；钢护筒可用锤击、加压、振动等下沉护筒。、水中筑岛上护筒宜埋入河床以下1m水中平合可按施工水位、流速、冲刷及地质条件等因素确定埋深必要时打入不透水层。、护筒顶面中心与设计桩位偏向不大于5cm倾斜度不大于1。交底：复核：接收：中铁七集团福永高速A9合同段工程工程经理部施工技术交底书工程工程：福永高速A9合同段工程工程名称荷溪2#大桥技术交底钻孔桩施工班组交底工程钻孔桩施工技术交底交底日年月日三、施工技术1、泥浆池设置在施工红线内桥梁墩台位置间不阻碍桩基施工的位置上分别设置泥浆池和储浆池。根据现场勘查泥浆池可采取在现场开挖成池为了防止泥浆溢出污染附近农田及水质泥浆池容量须满足桩基施工要求并请有相应环保资质的负责泥浆外运处理以免泥浆浸染农田。泥浆池的池面高程必须在洪水位线+1.0m以上。泥浆池外围用目式防护网将泥浆池围蔽。开挖泥浆池选择和备足良好的造浆粘土或彭润土造浆量为2倍的桩的混凝土体积泥浆比重可根据钻进不同地层及时进展调整。泥浆性能指标如下：泥浆比重：岩石不大于1.2,砂黏土不大于1.3坚硬大漂石、卵石夹粗砂不宜大于1.4。反循环旋转钻机入孔泥浆比重可为1.1-1.3。黏度：一般地层16-22s松散易坍地层19-28s。含砂率：新制泥浆不大于4。胶体率：不大于95。PH值：大于6.5。2、钻孔1〕、开孔：开场钻进时采用小冲程开孔待钻进深度超过钻头全高加正常冲程前方可进展正常冲击钻孔。钻进过程中要勤松绳和适量松绳不得打空锤；勤捡渣使钻头经常冲击新颖地层。2〕、钻孔时孔内水位宜高于护筒地脚0.5m以上或地下水位以上1.5-2.0m。泥浆补充与净化：开场前调制足够数量的泥浆钻进过程中如泥浆有损耗漏失须予以补充并按泥浆检查规定按时检查泥浆指标遇土层变化须增加检查次数并适当调整泥浆指标。3〕、钻孔作业必须连续进展因故停钻时钻机应将钻头进步孔底5m以上每钻进2m或地层变化处在泥浆槽中捞取钻渣并置换泥浆使钻锥经常钻进新颖地层。同时注意土层的变化在岩、土层变化处捞取渣样判明土层并记录记录表中以便与地质剖面图核对。钻孔到达设计深度后须对孔位、孔径、孔深和孔型进展检验并填写钻孔记录表。孔位偏向不得大于5cm。4〕、当冲孔进入设计岩层面时或距设计标高1.5m时注意控制钻进速度和深度防止超钻并打捞岩样请现场监理、设计到现场核实地质资料断定桩是否进入要求的持力层。交底：复核：接收：中铁七集团福永高速A9合同段工程工程经理部施工技...
