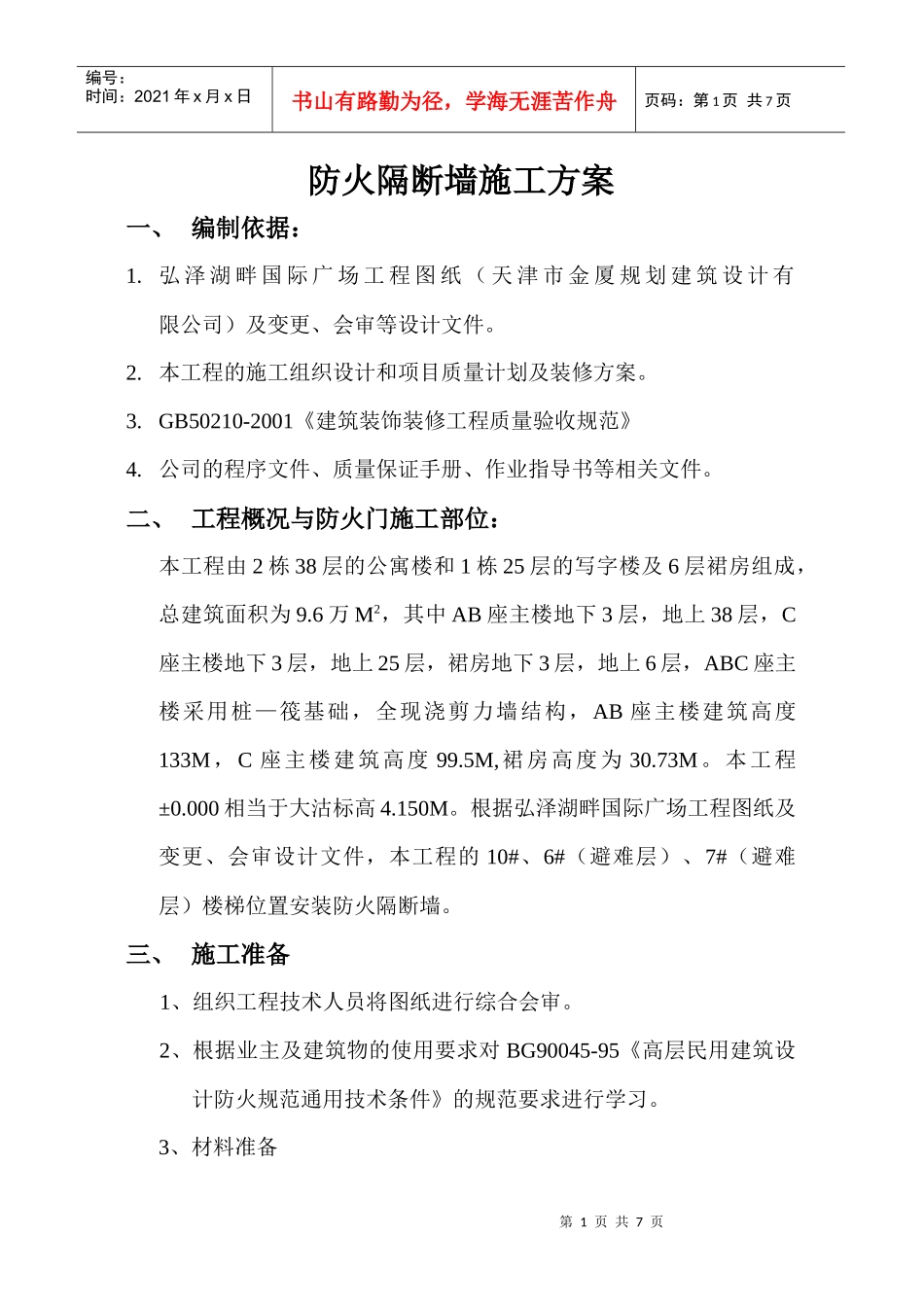

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页防火隔断墙施工方案一、编制依据：1.弘泽湖畔国际广场工程图纸（天津市金厦规划建筑设计有限公司）及变更、会审等设计文件。2.本工程的施工组织设计和项目质量计划及装修方案。3.GB50210-2001《建筑装饰装修工程质量验收规范》4.公司的程序文件、质量保证手册、作业指导书等相关文件。二、工程概况与防火门施工部位：本工程由2栋38层的公寓楼和1栋25层的写字楼及6层裙房组成，总建筑面积为9.6万M2，其中AB座主楼地下3层，地上38层，C座主楼地下3层，地上25层，裙房地下3层，地上6层，ABC座主楼采用桩—筏基础，全现浇剪力墙结构，AB座主楼建筑高度133M，C座主楼建筑高度99.5M,裙房高度为30.73M。本工程±0.000相当于大沽标高4.150M。根据弘泽湖畔国际广场工程图纸及变更、会审设计文件，本工程的10#、6#（避难层）、7#（避难层）楼梯位置安装防火隔断墙。三、施工准备1、组织工程技术人员将图纸进行综合会审。2、根据业主及建筑物的使用要求对BG90045-95《高层民用建筑设计防火规范通用技术条件》的规范要求进行学习。3、材料准备第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页3.1龙骨竖龙骨型号为C75×48×0.58。顶地骨、接头骨型号U75×40×0.5。贯通龙骨U38×10×0.8。方管80×60×43.2玻镁板、L63*5角钢、2*φ8膨胀螺栓、岩棉四、防火隔断墙安装施工工艺1.施工流程施工放线→安装沿地沿顶龙骨→安装竖向龙骨及贯通龙骨→安装罩面板（一侧）→安装岩棉→安装罩面板（另一侧）→刮腻子刷涂料2、施工方法2.1、放线根据墙体的位置弹出防火墙四周边线，同时定出龙骨的位置。如边龙骨所固定的位置有凹凸不平的现象要进行处理，保证边龙骨安装后的平整度。2.2、固定沿地沿顶龙骨在沿地龙骨接触处，先要铺设泡沫塑料条，再用塑料胀管固定与墙顶面。高4M以上墙的沿顶龙骨与钢梁的连接如附图，在梁上安装角钢固定件，长100mm交叉布置，将顶骨放在固定件之间。高4M以下的墙顶骨直接用拉铆钉固定在梁上或下层彩板上。固定间距600mm—第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页900mm。龙骨的端部及接头处应设有固定点，固定应牢靠。沿顶沿地龙骨的边线应与弹线重合。2.3、竖向龙骨的安装沿地沿顶龙骨固定好后，按两者间的净距离切割竖龙骨。现场切割只能从上端切割。加工完毕后依次推入沿地沿顶龙骨间，翼缘朝向拟安装板材的方向。待位置和垂直度调好后，将其两端与沿地沿顶龙骨用拉铆固定。竖向龙骨的上下方向不能颠倒。竖向龙骨的间距408mm。高度6米以上的墙，竖骨应做成双骨架,顶地骨为两根，各节点做法也有变动详见附图。安装一定的竖向龙骨后安装加强贯通龙骨，贯通龙骨的间距在没有接头骨的情况下为1500mm（隔一孔一根）。板接头骨加工好后备用，待安装防火板时用螺钉与防火板固定在一起。竖龙骨型号为C75×48×0.58,顶地骨、接头骨型号U75×40×0.5，贯通龙骨U38×10×0.82.4、安装防火板待龙骨骨架检验完毕后，将第一层防火板用螺钉固定于轻钢龙骨上，螺钉间距为边沿200mm中间400mm。然后再用钢排钉将第二层防火板固定于第一层防火板上。两层的板缝应错开。第二层防火板一定要横平竖直，板与扳之间留好缝隙，最后安装8mm宽塑料分格条。2.5、刷涂料将板面清理好后用嵌缝材料将所有缝隙补好。然后刮腻子刷或喷涂料。第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页2.6、节点做法（见附图一、附图二、附图三、附图四）五、质量要求1、轻钢龙骨和罩面板材质、品种、规格、式样应符合设计要求和施工规范的规定。人造板、粘接剂必须有游离甲醛含量或游离甲醛释放量及苯含量检测报告。2、轻钢龙骨必须安装牢固、无松动，位置正确。3、罩面板无脱层、翘曲、折裂、缺楞掉角等缺陷，安装必须牢固。4、轻钢龙骨应顺直、无弯曲、变形和劈裂。5、罩面板表面应平整、洁净，无污染、麻点、锤印，颜色一致。6、罩面板之间的缝隙或压条，宽窄应一致，整齐、平直、...
