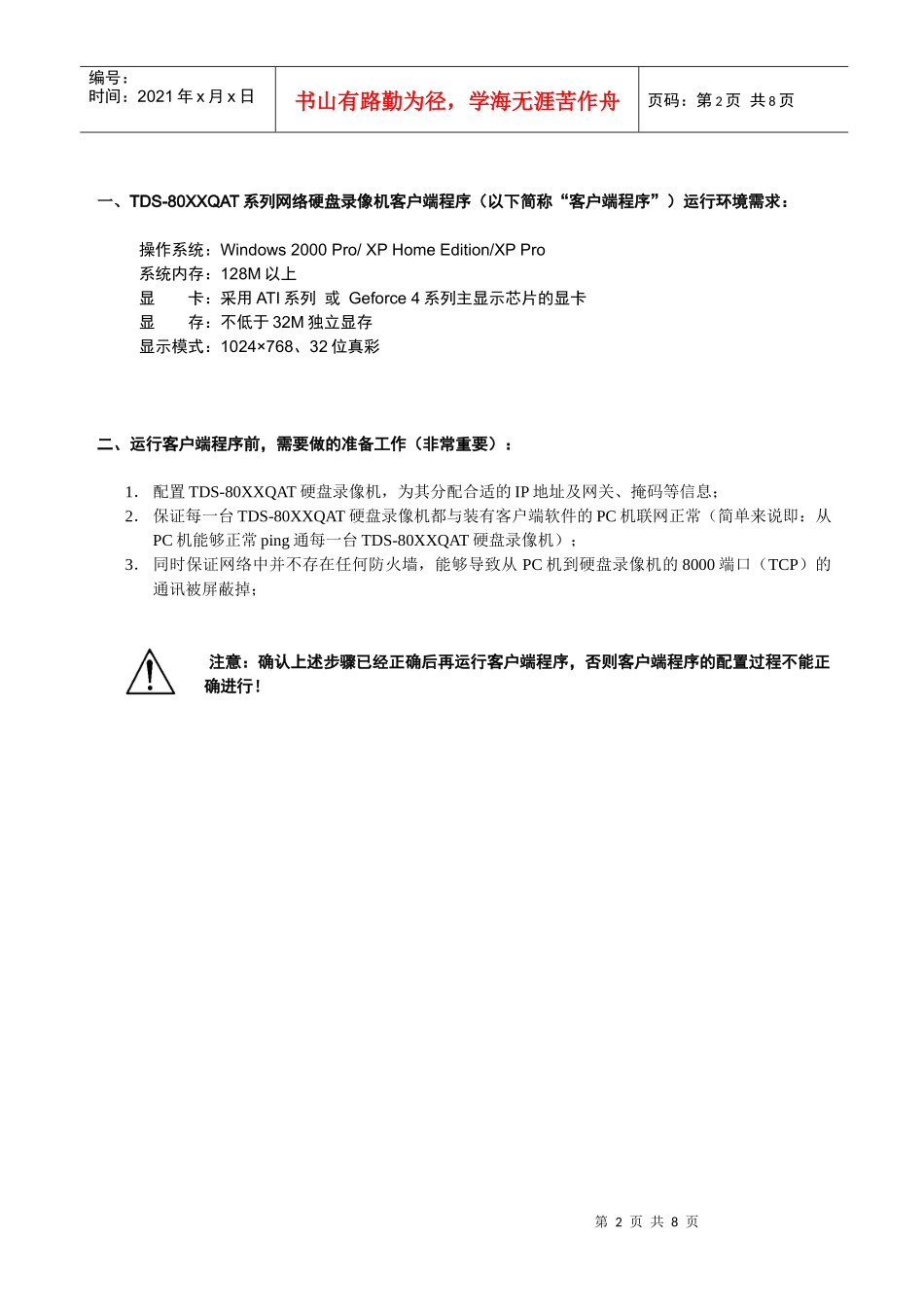

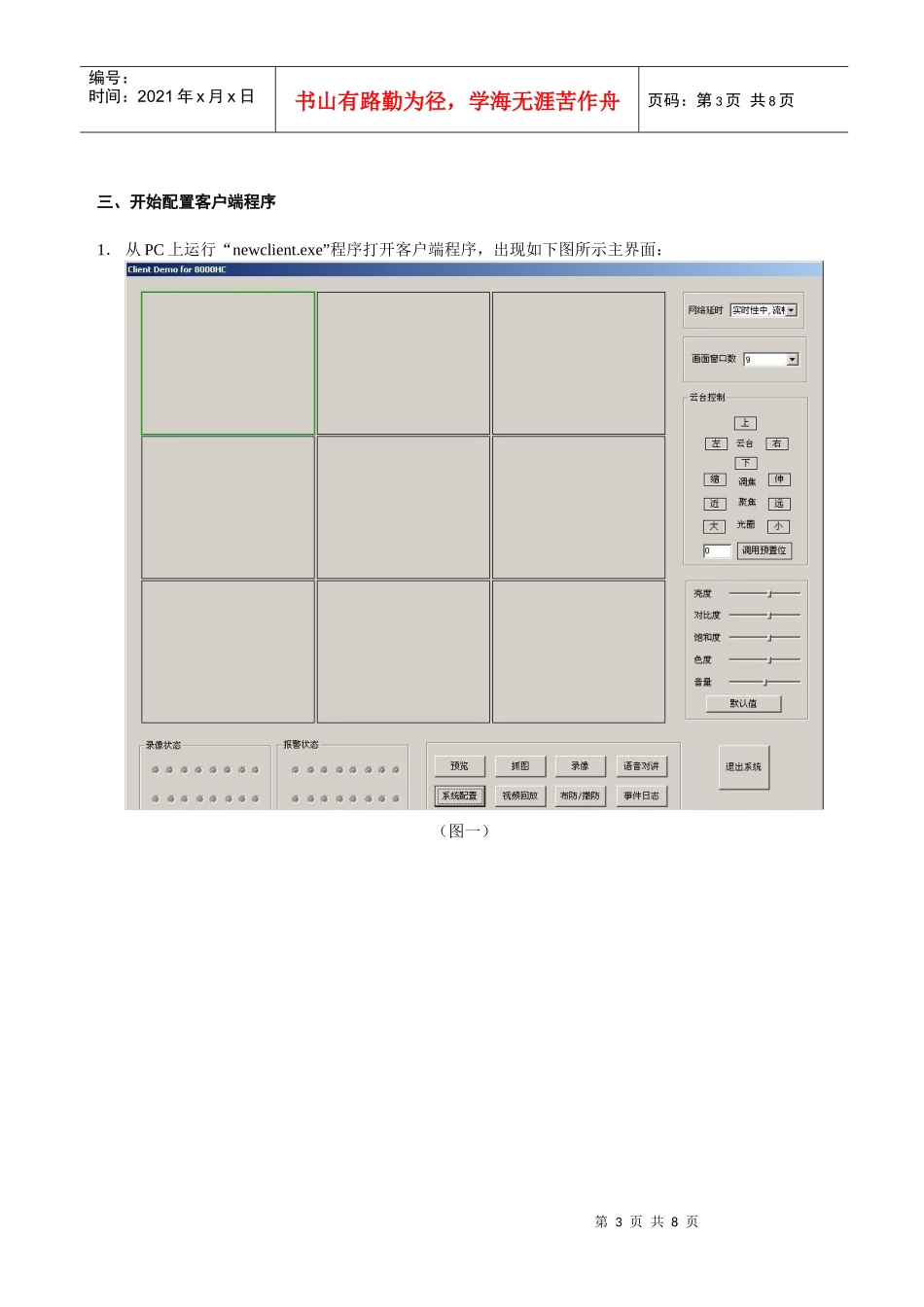

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页本文由【中文word文档库】www.wordwendang.com搜集整理。中文word文档库免费提供海量教学资料、行业资料、范文模板、应用文书、考试学习和社会经济等word文档网络硬盘录像机客户端快速配置指南TDS-80XXQATV1.3第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页一、TDS-80XXQAT系列网络硬盘录像机客户端程序（以下简称“客户端程序”）运行环境需求：操作系统：Windows2000Pro/XPHomeEdition/XPPro系统内存：128M以上显卡：采用ATI系列或Geforce4系列主显示芯片的显卡显存：不低于32M独立显存显示模式：1024×768、32位真彩二、运行客户端程序前，需要做的准备工作（非常重要）：1．配置TDS-80XXQAT硬盘录像机，为其分配合适的IP地址及网关、掩码等信息；2．保证每一台TDS-80XXQAT硬盘录像机都与装有客户端软件的PC机联网正常（简单来说即：从PC机能够正常ping通每一台TDS-80XXQAT硬盘录像机）；3．同时保证网络中并不存在任何防火墙，能够导致从PC机到硬盘录像机的8000端口（TCP）的通讯被屏蔽掉；注意：确认上述步骤已经正确后再运行客户端程序，否则客户端程序的配置过程不能正确进行！第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页三、开始配置客户端程序1．从PC上运行“newclient.exe”程序打开客户端程序，出现如下图所示主界面：（图一）第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页2．点击“系统配置”按钮，调出“系统配置菜单”：（图二）第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页3．点击“增加服务器”按钮，调出“添加服务器”菜单，在菜单中依次填入正确的信息：（图三）填入信息包括：名称——用户根据各台硬盘录像机的具体情况自行定义，该设置不影响前端硬盘录像机的配置；IP地址——硬盘录像机的IP地址；端口号——硬盘录像机用来与PC通讯的端口号，如无特殊情况，请使用默认的8000端口；用户名——管理员默认名称为admin，如无特殊情况，请使用默认值；密码——管理员的密码，如无特殊情况，请使用默认值“12345”；上述信息填写正确后点击“确定”按钮，这时客户端程序会自动与前端硬盘录像机通讯，查询前端硬盘录像机的信息。如果要添加多台硬盘录像机，请重复上述步骤。如果上述信息填写错误或者网络不通的话，会出现如下错误提示：（图四）如果出现该错误，请检查您所填写的信息是否正确，网络是否通畅，8000端口是否被防火墙屏蔽等。第6页共8页第5页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共8页4．添加服务器完成后，在系统设置菜单的“监控点设置”标签项目中出现各硬盘录像机的名称，以树状目录的形式管理其所属的所有摄像枪：（图五）第7页共8页第6页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共8页5．此时，您可以开始自己定义预览通道及预览顺序，通过选择相应通道，使用“向右键”（>>）“向左键”（<<）来添加或删除预览通道；使用“上”“下”键来定义预览顺序；定义完成后，必须点击“确定”按钮保存您刚才所做的配置。如下图：（图六）点击“确定”按钮，保存刚才所做的配置，再点击“退出”按钮，退出系统配置菜单。特别说明：预览通道的选择以及预览的顺序不受硬盘录像机的限制；即，预览通道可以任意组合，可将不同硬盘录像机的任意通道组合在同一个预览界面中而不受到硬盘录像机的制约。第8页共8页第7页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共8页6．回到软件主界面，点击开始预览按钮调出刚才所选择的通道画面，如下图所示，第一、二号窗口的画面来自名为“test01”的硬盘录像机，第三、四号窗口的画面来自名为“test02”的硬盘录像机，与图六中的配置一致：（图七）如果需要修改预览通道，或修改预览顺序，请回到图六所示界面重新配置。
