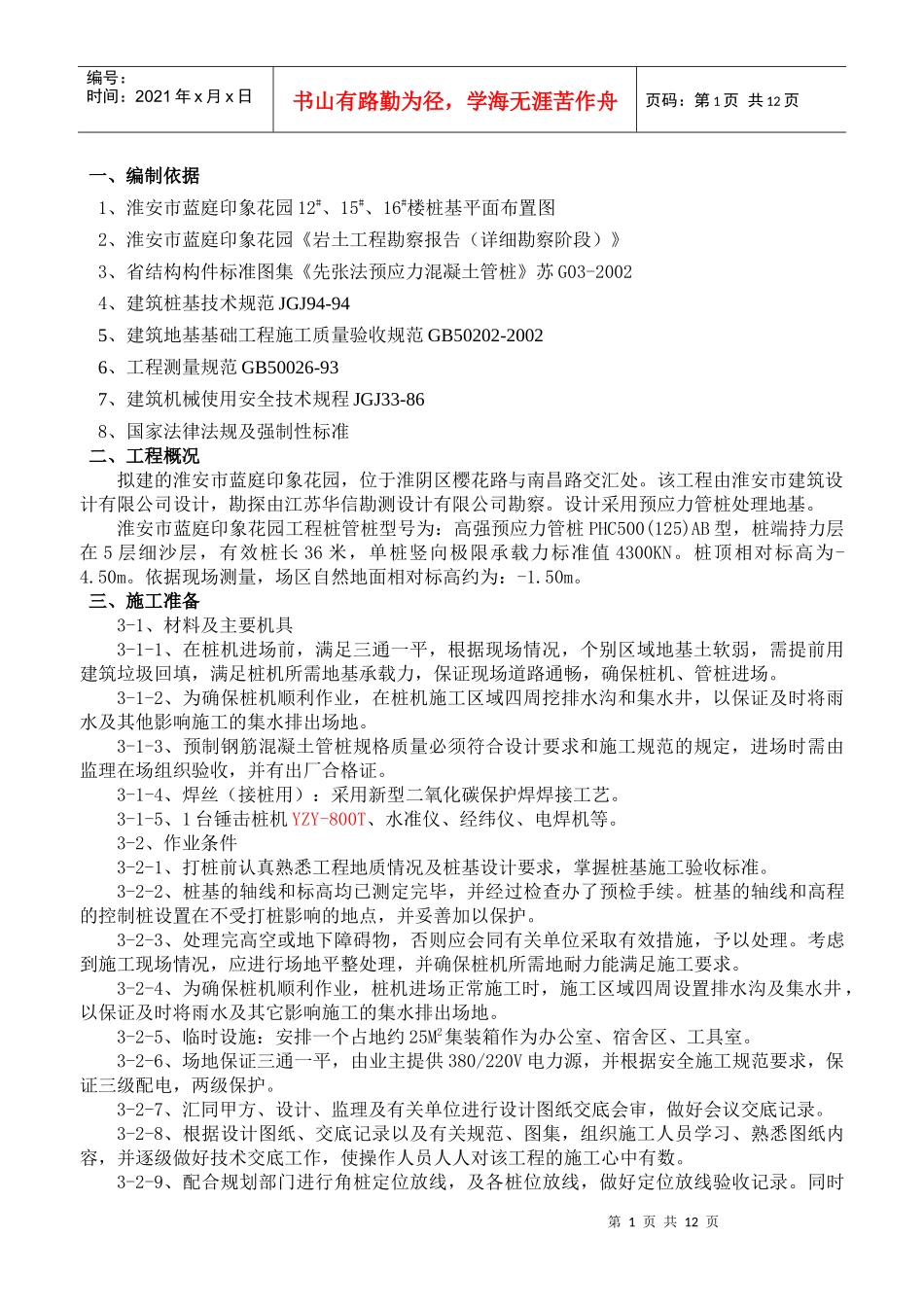

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页一、编制依据1、淮安市蓝庭印象花园12#、15#、16#楼桩基平面布置图2、淮安市蓝庭印象花园《岩土工程勘察报告（详细勘察阶段）》3、省结构构件标准图集《先张法预应力混凝土管桩》苏G03-20024、建筑桩基技术规范JGJ94-945、建筑地基基础工程施工质量验收规范GB50202-20026、工程测量规范GB50026-937、建筑机械使用安全技术规程JGJ33-868、国家法律法规及强制性标准二、工程概况拟建的淮安市蓝庭印象花园，位于淮阴区樱花路与南昌路交汇处。该工程由淮安市建筑设计有限公司设计，勘探由江苏华信勘测设计有限公司勘察。设计采用预应力管桩处理地基。淮安市蓝庭印象花园工程桩管桩型号为：高强预应力管桩PHC500(125)AB型，桩端持力层在5层细沙层，有效桩长36米，单桩竖向极限承载力标准值4300KN。桩顶相对标高为-4.50m。依据现场测量，场区自然地面相对标高约为：-1.50m。三、施工准备3-1、材料及主要机具3-1-1、在桩机进场前，满足三通一平，根据现场情况，个别区域地基土软弱，需提前用建筑垃圾回填，满足桩机所需地基承载力，保证现场道路通畅，确保桩机、管桩进场。3-1-2、为确保桩机顺利作业，在桩机施工区域四周挖排水沟和集水井，以保证及时将雨水及其他影响施工的集水排出场地。3-1-3、预制钢筋混凝土管桩规格质量必须符合设计要求和施工规范的规定，进场时需由监理在场组织验收，并有出厂合格证。3-1-4、焊丝（接桩用）：采用新型二氧化碳保护焊焊接工艺。3-1-5、1台锤击桩机YZY-800T、水准仪、经纬仪、电焊机等。3-2、作业条件3-2-1、打桩前认真熟悉工程地质情况及桩基设计要求，掌握桩基施工验收标准。3-2-2、桩基的轴线和标高均已测定完毕，并经过检查办了预检手续。桩基的轴线和高程的控制桩设置在不受打桩影响的地点，并妥善加以保护。3-2-3、处理完高空或地下障碍物，否则应会同有关单位采取有效措施，予以处理。考虑到施工现场情况，应进行场地平整处理，并确保桩机所需地耐力能满足施工要求。3-2-4、为确保桩机顺利作业，桩机进场正常施工时，施工区域四周设置排水沟及集水井，以保证及时将雨水及其它影响施工的集水排出场地。3-2-5、临时设施：安排一个占地约25M2集装箱作为办公室、宿舍区、工具室。3-2-6、场地保证三通一平，由业主提供380/220V电力源，并根据安全施工规范要求，保证三级配电，两级保护。3-2-7、汇同甲方、设计、监理及有关单位进行设计图纸交底会审，做好会议交底记录。3-2-8、根据设计图纸、交底记录以及有关规范、图集，组织施工人员学习、熟悉图纸内容，并逐级做好技术交底工作，使操作人员人人对该工程的施工心中有数。3-2-9、配合规划部门进行角桩定位放线，及各桩位放线，做好定位放线验收记录。同时第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页保护好甲方提供的水准点及坐标控制点。根据轴线放出的桩位线，用小竹签或钢筋头定好桩位，并用白灰作标志，以便于施工。3-2-10、打试验桩:施工前必须打试验桩，每幢楼数量不少于3根，确定沉桩速度并校验打桩设备、施工工艺以及技术措施是否适宜。3-2-11、检查桩机、起重等机具设备。3-2-12、桩基试桩的检测和验收：静载试验、桩位偏差的测量、桩基验收、资料整理归档。3-2-13、本工程根据现场总体场地情况和施工特点，施工顺序如下：根据现场总体场地情况和施工特点：桩基施工过程中，同一承台的先施工中间桩，然后再施工边桩。整体施工由中间向两边施工。四、项目管理班子的人员配备情况及投入计划施工机械设备及材料的投入计划和进退场计划4-1、施工管理职能分配表施工管理职能分配表序号职别姓名职责1项目经理赖浩南负责工程施工和服务管理，组织项目施工班子，参加产品要求评审，组织编制施工组织设计，检查施工、组织不合格原因分析。2技术负责人杨海桥参加设计交底，编制施工组织设计，负责施工过程的测量和监控，负责不合格数据的收集和原因分析，参加回访，收集顾客信息。3施工负责人负责管理施工班组班务活动，做好项目经理的助手，积极配合技...
