桥梁工程施工方案(DOC 36页)VIP免费

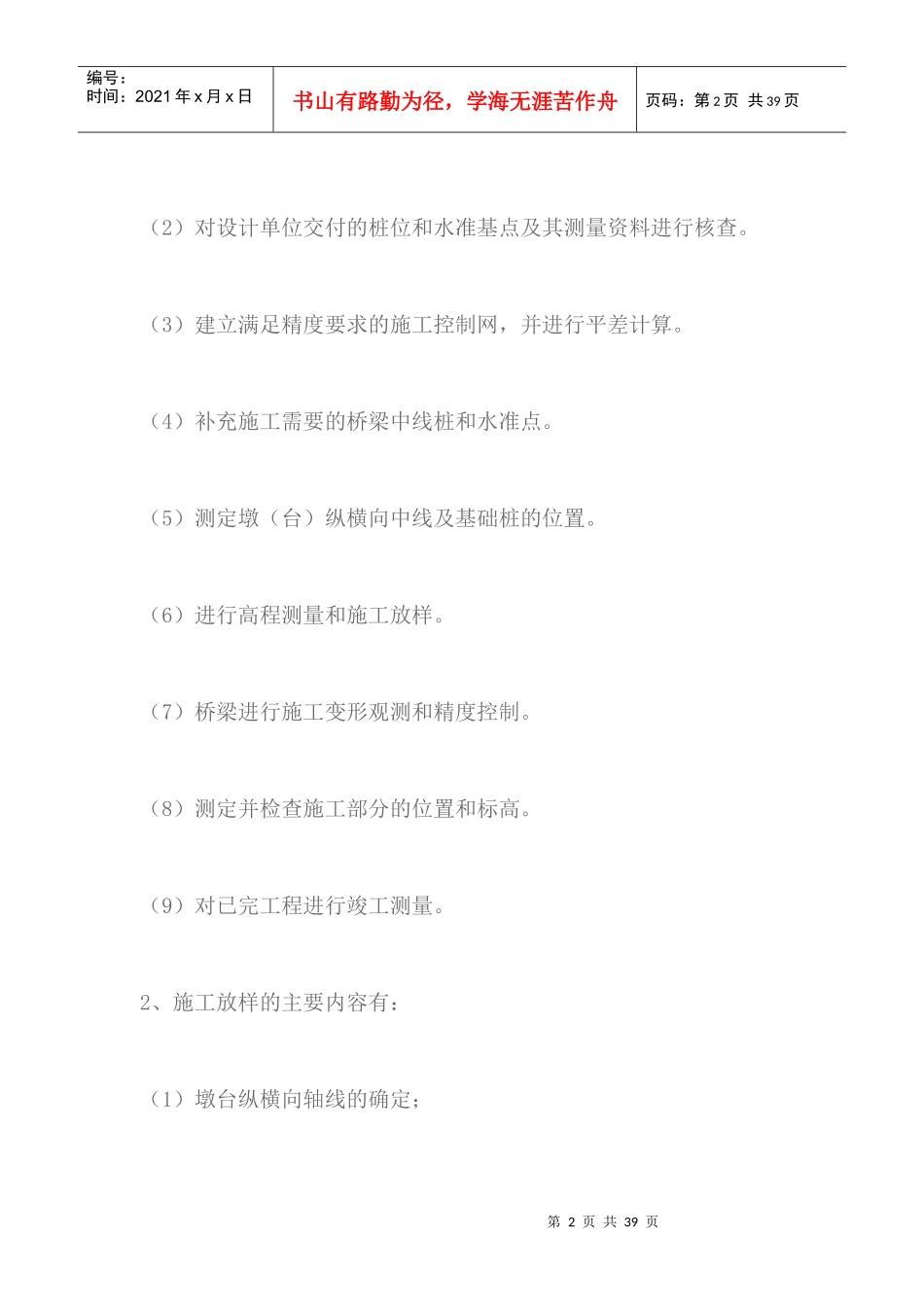

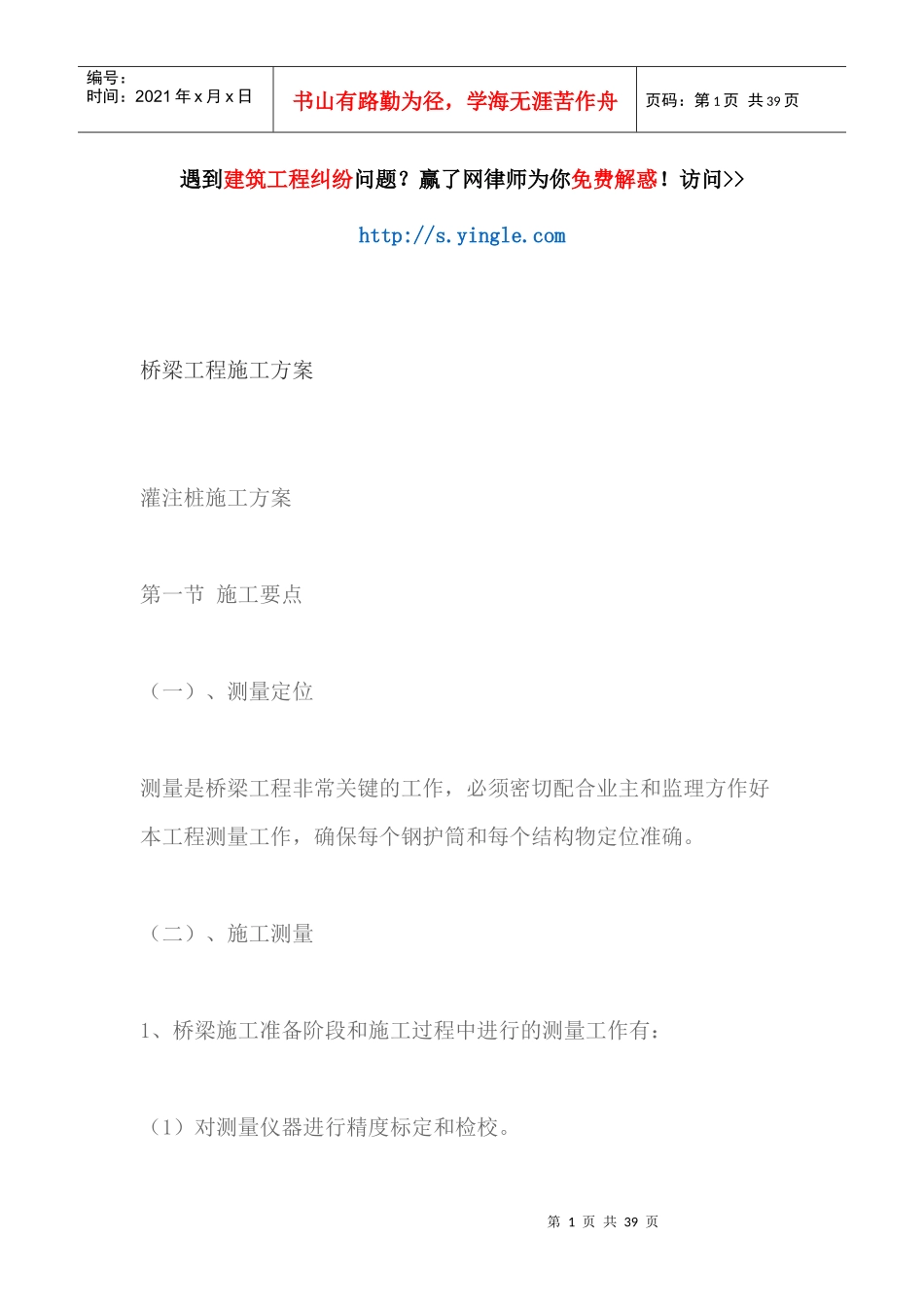

第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共39页遇到建筑工程纠纷问题？赢了网律师为你免费解惑！访问>>http://s.yingle.com桥梁工程施工方案灌注桩施工方案第一节施工要点（一）、测量定位测量是桥梁工程非常关键的工作，必须密切配合业主和监理方作好本工程测量工作，确保每个钢护筒和每个结构物定位准确。（二）、施工测量1、桥梁施工准备阶段和施工过程中进行的测量工作有：（1）对测量仪器进行精度标定和检校。第2页共39页第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页（2）对设计单位交付的桩位和水准基点及其测量资料进行核查。（3）建立满足精度要求的施工控制网，并进行平差计算。（4）补充施工需要的桥梁中线桩和水准点。（5）测定墩（台）纵横向中线及基础桩的位置。（6）进行高程测量和施工放样。（7）桥梁进行施工变形观测和精度控制。（8）测定并检查施工部分的位置和标高。（9）对已完工程进行竣工测量。2、施工放样的主要内容有：（1）墩台纵横向轴线的确定；第3页共39页第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共39页（2）桩基础的桩位放样；（3）基坑的开挖及墩台的放样；（4）承台及墩身立柱结构尺寸，位置放样；（5）台帽及支座垫石的结构尺寸，位置放样；（6）各种桥形的上部结构中线及细部尺寸放样；（7）桥面系结构的位置，尺寸放样；（8）各阶段高程放样。3、使用的测量仪器DS3水准仪、南方公司ND3000测距仪和ET-02电子经纬仪，使用前按要求进行标定。4、测量过程中应注意的问题：第4页共39页第3页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共39页（1）测量控制点的埋设必须保证稳定、可靠。（2）测量控制点包括：设计单位元元交给的线路控制桩、水准点，施工单位线路复测加密控制点、水准点；桥梁施工控制网点、水准点等。（3）测量控制点的埋设地点必须远离施工现场，不能受到现场施工的干扰，并且要有保护措施。（4）桥梁墩台中心桩的护桩、线路中心桩等，采用混凝土包木桩或混凝土包铁心，但要随放随用，不作长期测量的依据。路基边桩用长木桩钉设。（5）在进行施工测量前，必须对测量控制点进行检查。（6）必须对测量控制点作定期和经常性的检查，发现问题及时纠正，避免给工程施工造成不良影响。第5页共39页第4页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共39页（三）桩基施工1、钻孔灌注桩施工水中墩桩基采用钻孔灌注桩。根据地段水深较浅、桩长较短且入基岩比例大等工程特点，为避免或减少水位变化对基础施工影响，均通过从两岸修筑便道和墩位围堰筑岛并预留湘江航道的方法进行施工；航道缺口采用贝雷组装活动便桥边通，避免采用搭设固定工作平台的施工方法；钻孔施工工艺以冲击成孔为主。（1）准备工作：内容包括修筑便道、围堰筑岛和埋设护筒等施工项目。埋设的钢护筒顶端标高应高出原地面或围堰面50cm，护筒底端埋入原南百以下不少于1m范围内必须保证为粘性土并至少护筒底0.5m以下。水中钢护筒施工：在围堰上准确定位并严格控制好钢护筒入土深度。钢护筒分节制作，分节振埋。如遇抛石，采用冲抓或潜水工等方法清除。人工水中围堰筑岛填心，以草袋装土堆码，其平面尺寸为8×15m，第6页共39页第5页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共39页围堰顶标高比施工水位高出50cm以上，钢护筒埋设应埋入河床下50cm以上，周围应夯填粘性土并比施工水位高出1m。（2）钻孔施工钻机就位前，应对钻孔前的各项准备工作进行检查，确保桩位准确无误。在钻孔方法上，根据本工程桩基础为嵌岩桩，优先采用冲击成孔法。在钻孔过程中始终严格控制和保持孔内水头，高出地下水位或施工水位2m以上，以保持孔壁稳固。冲击成孔注意事项：a、开钻前，向护筒内注满水，用冲击锤小冲程（1.0-1.5m）反复冲击造浆，必要时添加黄土或膨润土造浆，待护筒内泥浆保持一定浓度后开钻；b、正常钻进时要注意及时松放钢丝绳的长度。c、不同土质采用不同的冲...
