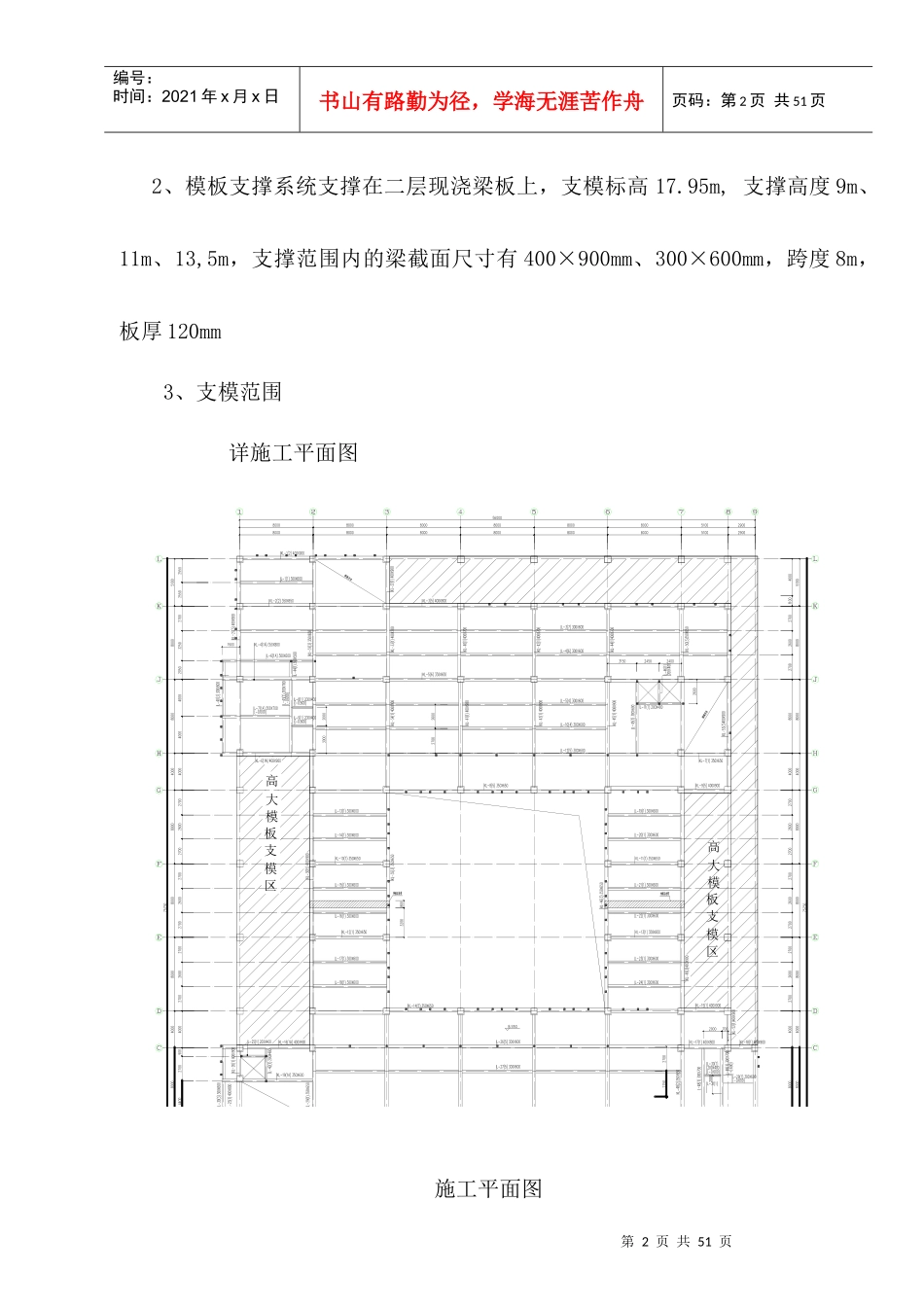

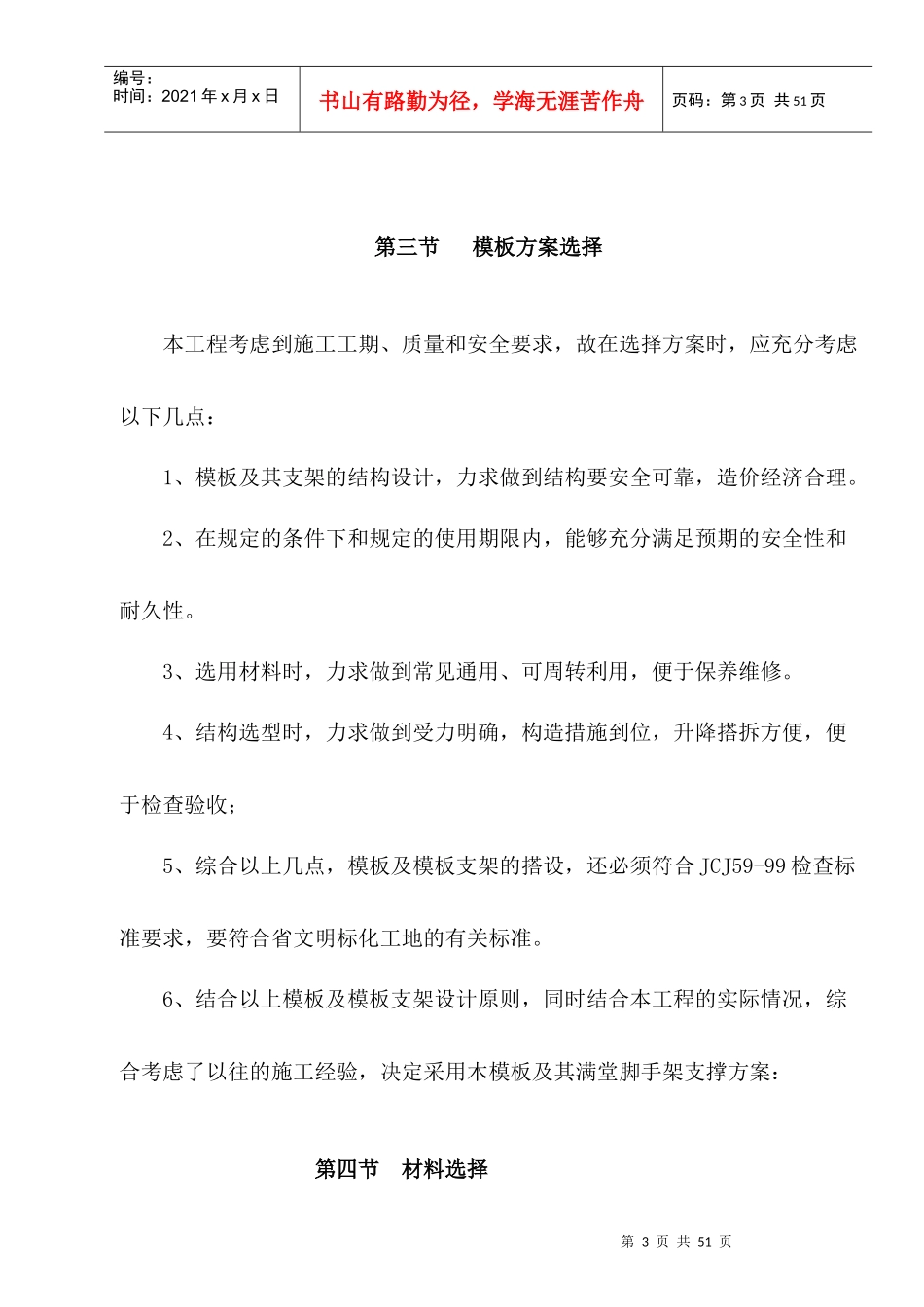

第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共51页高大模板专项施工方案第一节编制依据《建筑施工模板安全技术规范》JGJ162-2008；《建筑结构荷载规范》GB50009-2001；《混凝土结构设计规范》GB50010-2002；《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001；《钢结构设计规范》GB50017-2003；第二节工程概况本工程为四川建院图书馆工程，位于四川建筑职业技术学院校区内。本工程由上海建筑设计研究院有限公司设计。建筑结构类型：框架结构，基础类型：柱下条基，总建筑面积：18309㎡，建筑层数：地上5层，层高4.5m，建筑高度：22.800m。1、因立面造型新颖、有进有退，在结构布置上周边从二层至四层有部分梁板凹进建筑物，五层又挑出，因此模板支撑高度大于8m，在9米至13.5m之间，属高大模板支撑体系。第2页共51页第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共51页2、模板支撑系统支撑在二层现浇梁板上，支模标高17.95m,支撑高度9m、11m、13,5m，支撑范围内的梁截面尺寸有400×900mm、300×600mm，跨度8m，板厚120mm3、支模范围详施工平面图施工平面图模区支板模大高高大模板支区模第3页共51页第2页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共51页第三节模板方案选择本工程考虑到施工工期、质量和安全要求，故在选择方案时，应充分考虑以下几点：1、模板及其支架的结构设计，力求做到结构要安全可靠，造价经济合理。2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；5、综合以上几点，模板及模板支架的搭设，还必须符合JCJ59-99检查标准要求，要符合省文明标化工地的有关标准。6、结合以上模板及模板支架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用木模板及其满堂脚手架支撑方案：第四节材料选择第4页共51页第3页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共51页按清水混凝土的要求进行模板设计，在模板满足强度、刚度和稳定性要求的前提下，尽可能提高表面光洁度，阴阳角模板统一整齐。梁模板面板采用15mm胶合面板50×100木方（内楞）现场拼制，圆钢管φ48×3.5（外楞）支撑，采用可回收M14对拉螺栓进行加固。梁底采用50×100木方支撑。承重架采用扣件式钢管脚手架，由扣件、立杆、横杆、支座组成，采用φ48×3.5钢管。第五节模板安装一、梁、板模板安装顺序及技术要点①模板安装顺序搭设和调平模板支架(包括安装水平拉杆和剪力撑)→按标高铺梁底模板→拉线找直→绑扎梁钢筋→安装垫块→梁两侧模板→调整模板→模板加固→验收②技术要点按设计要求起拱(跨度大于4m时，起拱0.2％)，并注意梁的侧模包住底第5页共51页第4页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共51页模。二、模板组拼模板组装要严格按照模板配板图尺寸拼装成整体，模板在现场拼装时，要控制好相邻板面之间拼缝，两板接头处要加设卡子，以防漏浆，拼装完成后用钢丝把模板和竖向钢管绑扎牢固，以保持模板的整体性。拼装的精度要求如下：1、两块模板之间拼缝≤12、相邻模板之间高低差≤13、模板平整度≤24、模板平面尺寸偏差±3三、模板定位当二层梁板混凝土浇筑完毕并具有一定强度（≥1.2MPa），即用手按不松软、无痕迹，方可上人开始进行轴线投测。根据轴线位置放出墙柱截面位置尺寸线、模板500控制线，以便于梁模板的安装和校正。当混凝土浇筑完毕，模板拆除以后，开始引测楼层500mm标高控制线，并根据该500mm线将板底的控制线直接引测到上。首先根据楼面轴线测量孔引测建筑物的主轴线的控制线，并以该控制线为第6页共51页第5页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共51页起点，引出每道轴线，根据轴线与施工图用墨线弹出模板的内线、边线以及外侧控制线，施工前三线必须到位，以便于模板的...
