钢结构施工方案概述VIP免费

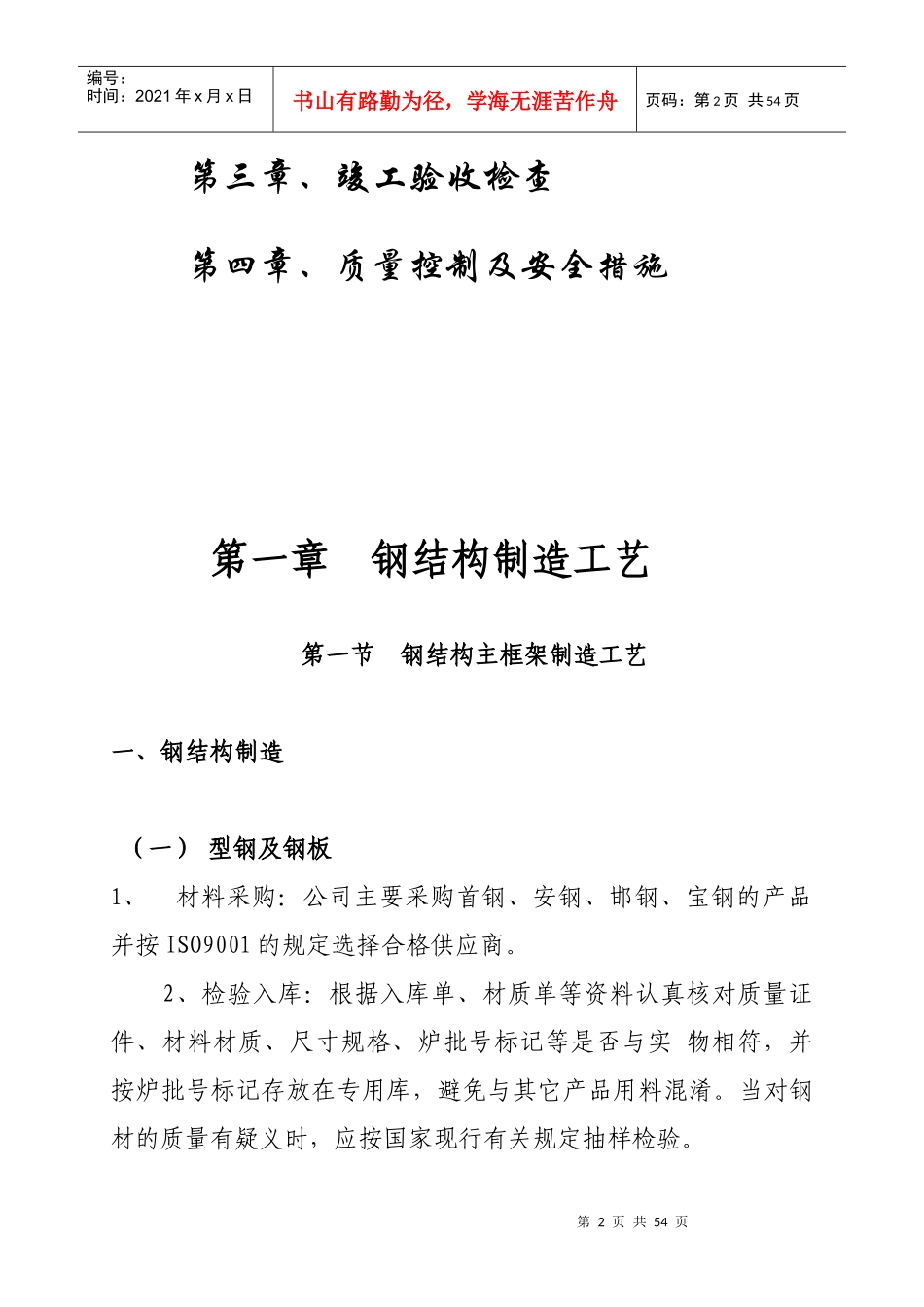

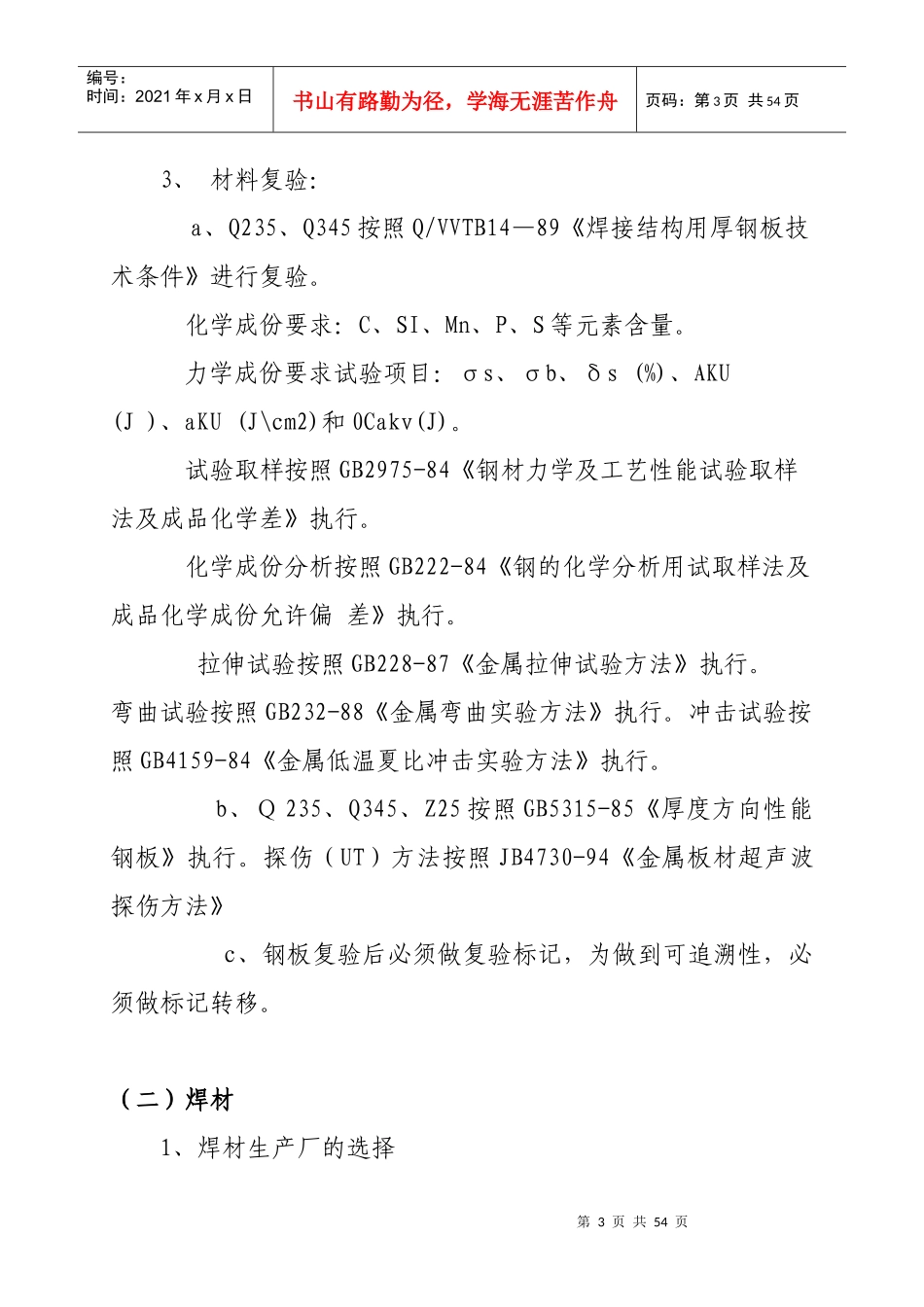

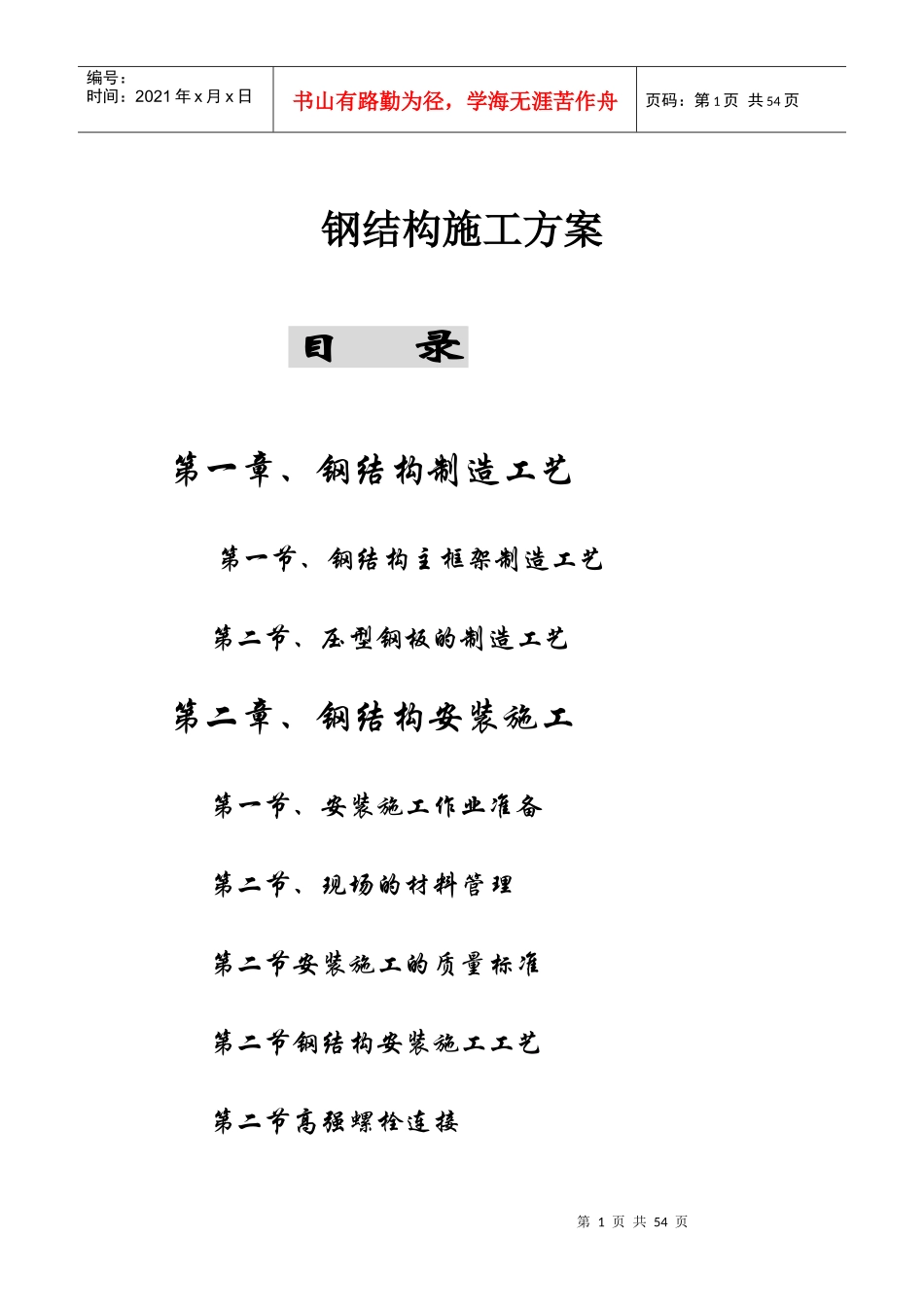

第1页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共54页钢结构施工方案目录第一章、钢结构制造工艺第一节、钢结构主框架制造工艺第二节、压型钢板的制造工艺第二章、钢结构安装施工第一节、安装施工作业准备第二节、现场的材料管理第二节安装施工的质量标准第二节钢结构安装施工工艺第二节高强螺栓连接第2页共54页第1页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共54页第三章、竣工验收检查第四章、质量控制及安全措施第一章钢结构制造工艺第一节钢结构主框架制造工艺一、钢结构制造（一）型钢及钢板1、材料采购：公司主要采购首钢、安钢、邯钢、宝钢的产品并按ISO9001的规定选择合格供应商。2、检验入库：根据入库单、材质单等资料认真核对质量证件、材料材质、尺寸规格、炉批号标记等是否与实物相符，并按炉批号标记存放在专用库，避免与其它产品用料混淆。当对钢材的质量有疑义时，应按国家现行有关规定抽样检验。第3页共54页第2页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共54页3、材料复验：a、Q235、Q345按照Q/VVTB14—89《焊接结构用厚钢板技术条件》进行复验。化学成份要求：C、SI、Mn、P、S等元素含量。力学成份要求试验项目：σs、σb、δs(%)、AKU(J)、aKU(J\cm2)和0Cakv(J)。试验取样按照GB2975-84《钢材力学及工艺性能试验取样法及成品化学差》执行。化学成份分析按照GB222-84《钢的化学分析用试取样法及成品化学成份允许偏差》执行。拉伸试验按照GB228-87《金属拉伸试验方法》执行。弯曲试验按照GB232-88《金属弯曲实验方法》执行。冲击试验按照GB4159-84《金属低温夏比冲击实验方法》执行。b、Ｑ235、Q345、Z25按照GB5315-85《厚度方向性能钢板》执行。探伤（UT）方法按照JB4730-94《金属板材超声波探伤方法》c、钢板复验后必须做复验标记，为做到可追溯性，必须做标记转移。（二）焊材1、焊材生产厂的选择第4页共54页第3页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共54页焊材生产厂的选择按ISO9001系列供方规定及ISO9001质量认证体系选择并根据质量情况确定。2、焊材的选择依据设计图纸提供的构件材料由主管工程师选择相匹配的焊材，并对首批采用的焊材按国家标准进行复验及工艺性评定。合格后将复验报告及评定结果报项目监理批准后使用。3、焊材的管理a、焊材入厂时必须有齐全的质量证件及完整的包装；b、焊材入库复验结果与国家标准、制造厂的质量证件相符合后才可按《物资管理程序》入库；c、焊材保管及出库焊材库的设置要按规范配备齐全的通风干燥等设施并设驻库检查及保管员，焊材出库要严格遵守公司《焊材管理规定》，履行出库程序。（三）制造工艺１、钢材除锈钢材要进行抛丸除锈处理，使表面无锈蚀现象，无油渍、污垢。除锈后要及时涂底漆，高强螺栓摩擦面严禁涂漆。各种型材也同样进行除锈处理。除锈后及时防腐。钢材处理亦可在组焊后整体抛丸除锈处理。第5页共54页第4页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共54页2、号料及切割Ａ）主梁采取分段制作的工艺方案。B）对于长构件采取手工号料、自动切割机下料。角钢采用联合下料机切割下料。C）对于筋板、节点板等各类带形状件，采取数控切割机切割下料。D）各类切割件切割前均需对号料线进行审核，合格后方可切割下料。3、联接板、节点板的螺栓孔加工螺栓孔的加工采用胎模钻床加工，对联接板要划出中心线作为钻孔定位基准与主梁组装基准。4、H型钢组立、焊接、矫正焊接H型钢在组立机上组装，在龙门焊机上焊接，在翼缘矫正机上矫正。焊丝为HO8A或H08Mn2Si，焊剂为HJ431。5、桁架组装A）、桁架组装前要检查各件尺寸、形状及收缩加放情况，合格后用砂轮清理焊缝区域，清理范围为焊缝宽的4倍。Ｂ）、在钢平台上号出构件位置线后做靠山，按线组装。定位点焊采用手工电弧焊。焊工要有上岗证。Ｃ）、节点板、联接板的组装要保证基准线与梁中心对齐组装应由有经验工人进行，保证准确性。第6页共54页第5页共54页编号：时间：2021年x月x日书山...
