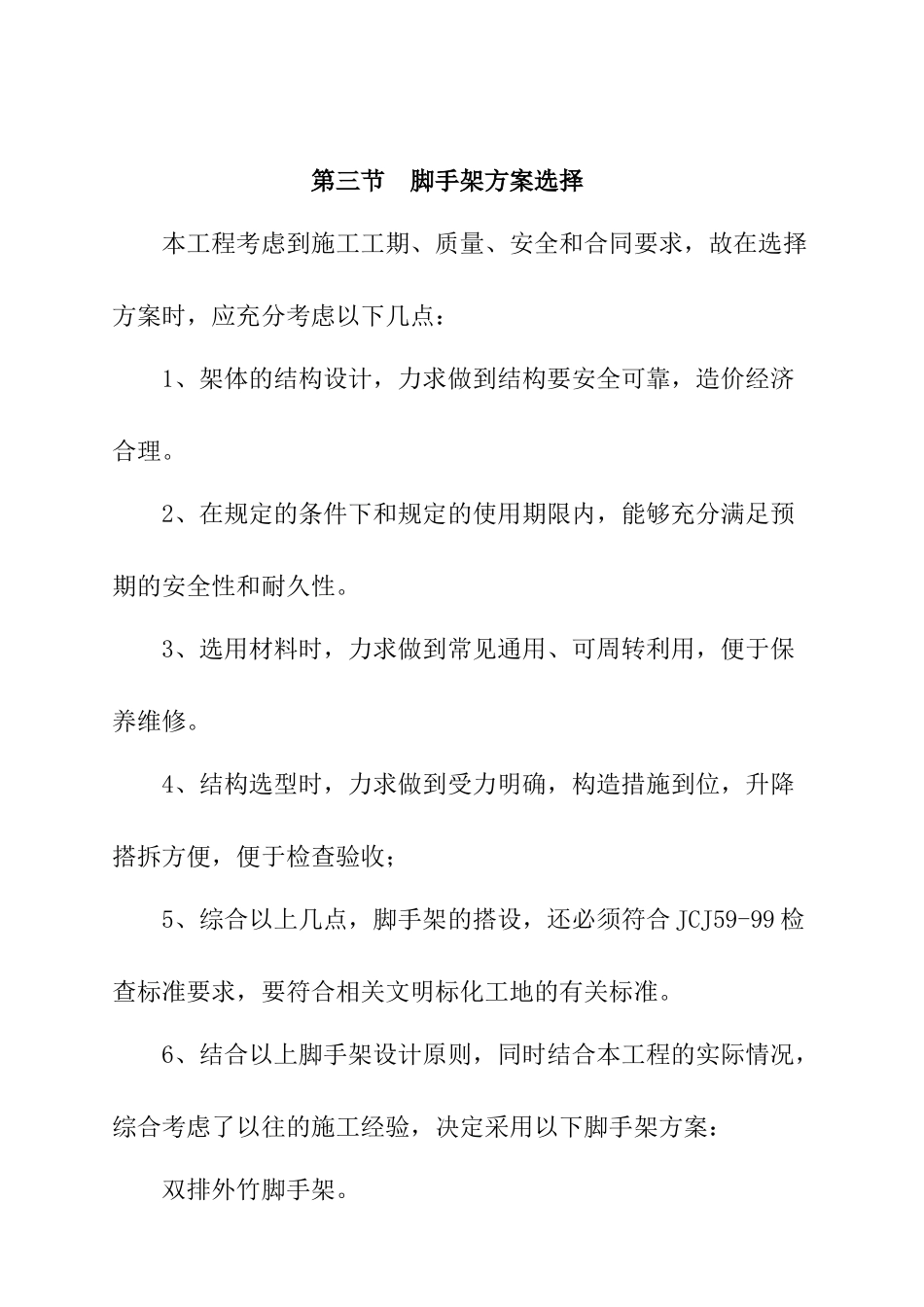

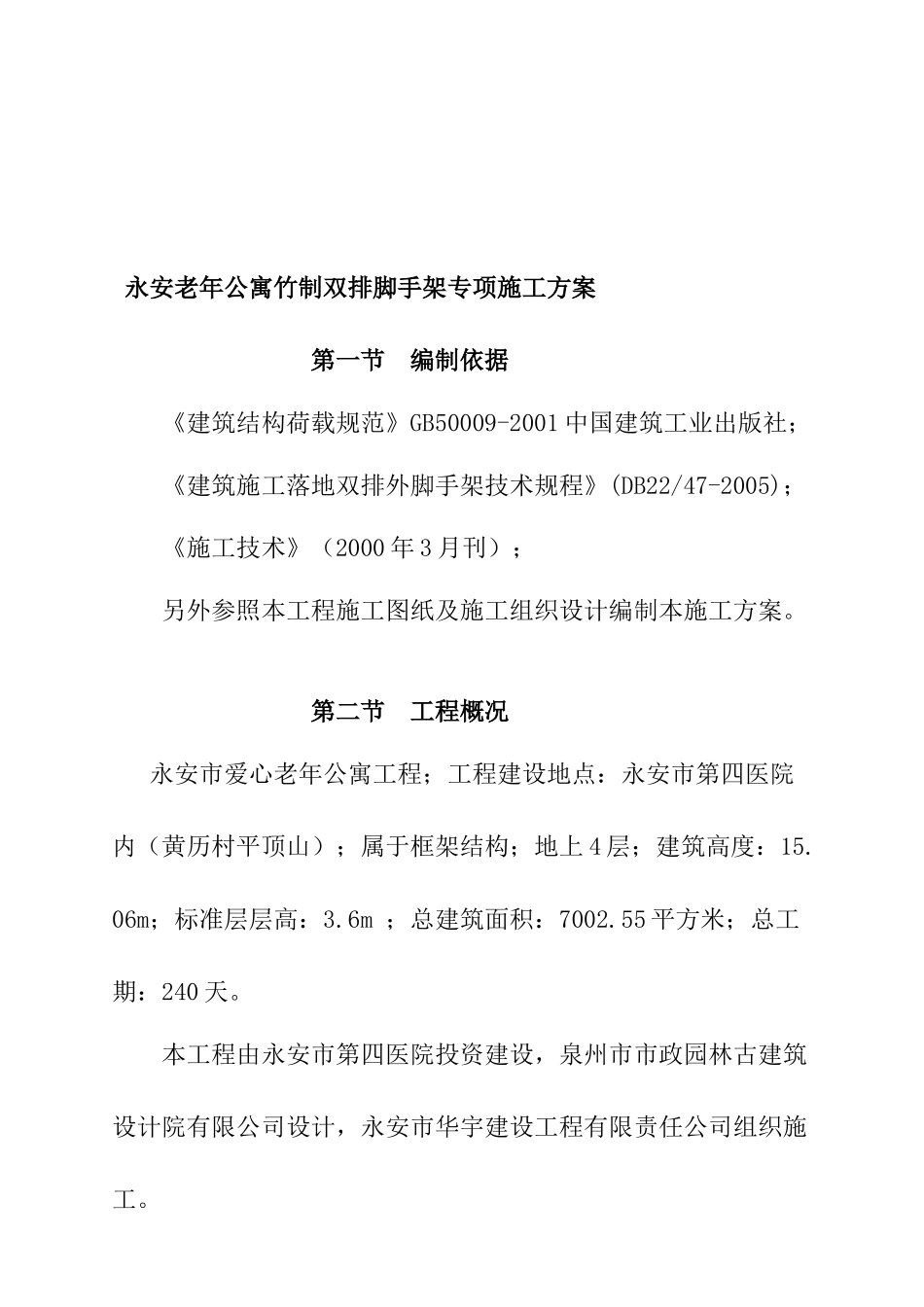

永安老年公寓竹制双排脚手架专项施工方案第一节编制依据《建筑结构荷载规范》GB50009-2001中国建筑工业出版社；《建筑施工落地双排外脚手架技术规程》(DB22/47-2005)；《施工技术》（2000年3月刊）；另外参照本工程施工图纸及施工组织设计编制本施工方案。第二节工程概况永安市爱心老年公寓工程；工程建设地点：永安市第四医院内（黄历村平顶山）；属于框架结构；地上4层；建筑高度：15.06m；标准层层高：3.6m；总建筑面积：7002.55平方米；总工期：240天。本工程由永安市第四医院投资建设，泉州市市政园林古建筑设计院有限公司设计，永安市华宇建设工程有限责任公司组织施工。第三节脚手架方案选择本工程考虑到施工工期、质量、安全和合同要求，故在选择方案时，应充分考虑以下几点：1、架体的结构设计，力求做到结构要安全可靠，造价经济合理。2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；5、综合以上几点，脚手架的搭设，还必须符合JCJ59-99检查标准要求，要符合相关文明标化工地的有关标准。6、结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用以下脚手架方案：双排外竹脚手架。第四节脚手架材料选择双排外竹脚手架1、落地竹脚手架使用的竹子应为3年以上7年以下生长期，长5m以上、壁厚6mm以上的竹杆或经搭设连续使用保持韧性，表皮为青或黄色的竹杆。不得使用弯曲不直、青嫩、枯脆、刀伤、腐烂、虫蛀以及裂纹连通两节以上的竹杆。使用时竹杆两头应在竹节处裁锯平。本工程脚手架所用的竹子为毛竹，在满足以上要求的前提下，材料的基本参数为：小横杆的外径为110mm，壁厚为6mm；大横杆的外径为110mm，壁厚为8mm；立杆的外径为120mm，壁厚为12mm。2、各杆件有效使用段内直径均应不小于60mm。3、绑扎绳分纤维编制带和镀锌铁丝两种，纤维编制带系特制聚丙经过拉丝制成，其规格通常为6×0.7mm（宽度×厚度），单根拉力不小于310N，根据绑扎需要裁成定长。绑扎连接点的镀锌铁丝，要用双股10和12镀锌铁丝，使用时不允许火烧、次品和锈蚀严重的镀锌铁丝。4、竹脚手架中的所有绑扎材料均不得重复使用。5、脚手板的材料要求：板厚：不小于5cm；2、板长：2.0~3.0m；3、板宽：0.2~0.3m。本工程脚手板材料为竹笆片脚手板。第五节脚手架搭设流程及要求双排外竹脚手架一、搭设准备1、确定立杆的各段间距、架宽，结合建筑立面外伸、内缩的要求，标定不同层的步高及需要留洞的位置等；根据建筑物结构确定连墙杆使用材料、连结方法和位置；特殊的搭设方法和安全防护与封闭要求。2、对符合品质要求的竹子进行分类和配料，不符合的退场或裁锯留取可用部分。3、检查绑扎绳材料合格证或复检证明。4、检查落实连墙杆使用和布局是否符合要求。5、组织经培训有上岗证的搭设人员，学习领会工程搭设作业方案。6、搭设前先清除施工现场的障碍物，在脚手架搭设范围内，认真分层夯实回填土，并浇筑混凝土垫层。二、施工操作工艺流程1、施工流程搭设按步层顺序由下到上进行，按步层完成及时封端或同层闭合，搭设顺序为：确立立杆位置→地面硬化处理→竖立杆→绑大横杆（扫地杆）→绑小横杆→铺脚手板→绑栏杆→绑抛撑、斜撑、剪刀撑等→设置连墙点→设置安全网。2、搭设方法和质量标准本工程脚手架搭设的基本参数为，脚手架搭设高度为16.86m，横杆步距为1.8m，立杆纵(跨)距为1.2m，立杆横距为1m，每根大横杆上中部搭设的小横杆根数为1根，脚手架距墙的距离为0.2m。1)按照《建筑施工落地双排外脚手架技术规程》(DB22/47-2005)要求，双排外脚手架搭设高度不能超过25m。2)按照工程搭设作业构造方案，现场进行立杆标定，立杆标定应做到转角（含阴、阳角）洞口两侧设杆，实际墙段不是间距整数倍数时，根据允许偏差调整。3)地面硬化处理：在脚手架搭设范围内，将原有回填土认真分层夯实，并在夯实的地面上浇筑不小于100mm厚的C15混凝土垫层。4)绑立杆：立杆应小头朝上，上下垂直。搭设到建筑顶端时，内...
