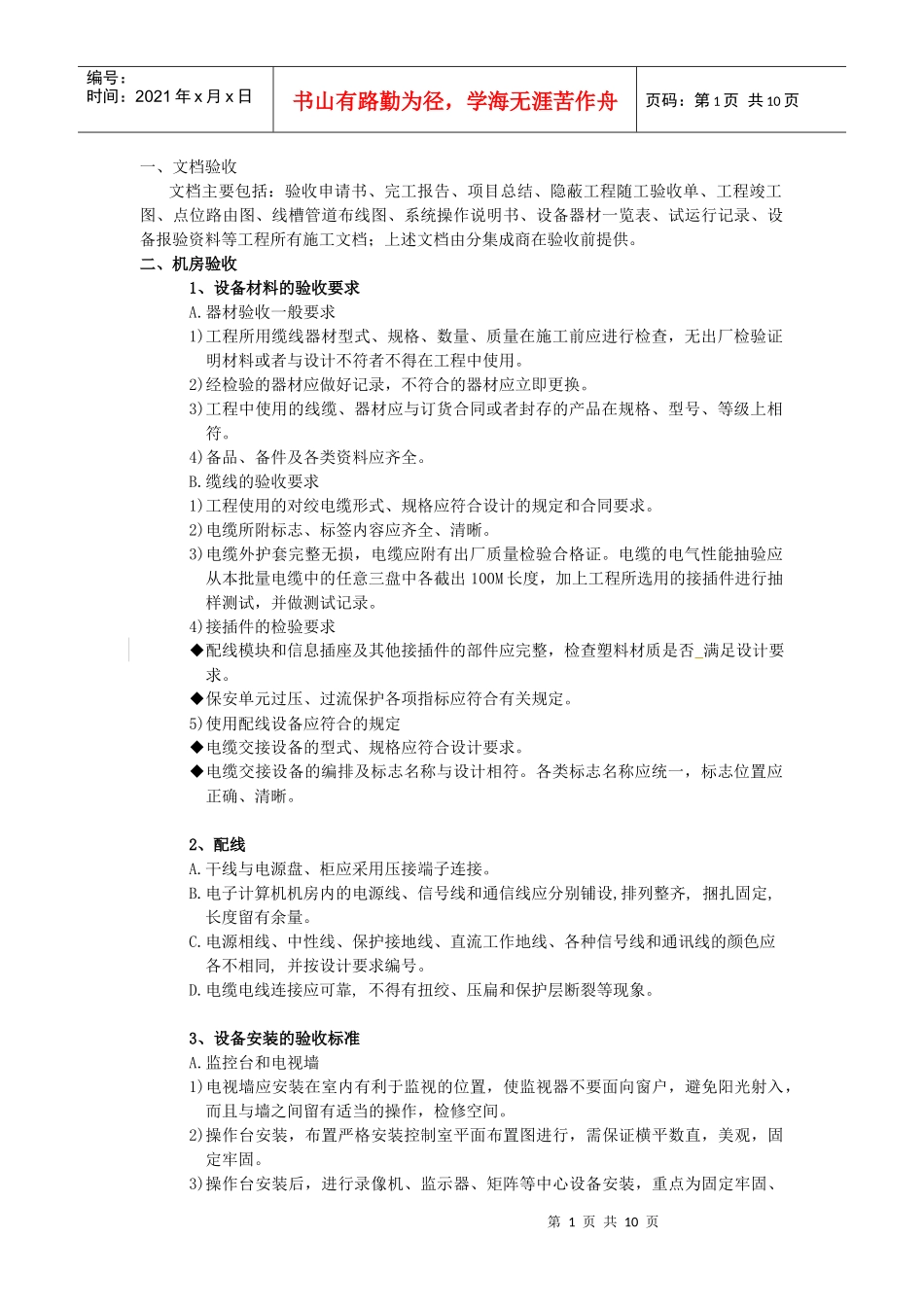

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页一、文档验收文档主要包括：验收申请书、完工报告、项目总结、隐蔽工程随工验收单、工程竣工图、点位路由图、线槽管道布线图、系统操作说明书、设备器材一览表、试运行记录、设备报验资料等工程所有施工文档；上述文档由分集成商在验收前提供。二、机房验收1、设备材料的验收要求A.器材验收一般要求1)工程所用缆线器材型式、规格、数量、质量在施工前应进行检查，无出厂检验证明材料或者与设计不符者不得在工程中使用。2)经检验的器材应做好记录，不符合的器材应立即更换。3)工程中使用的线缆、器材应与订货合同或者封存的产品在规格、型号、等级上相符。4)备品、备件及各类资料应齐全。B.缆线的验收要求1)工程使用的对绞电缆形式、规格应符合设计的规定和合同要求。2)电缆所附标志、标签内容应齐全、清晰。3)电缆外护套完整无损，电缆应附有出厂质量检验合格证。电缆的电气性能抽验应从本批量电缆中的任意三盘中各截出100M长度，加上工程所选用的接插件进行抽样测试，并做测试记录。4)接插件的检验要求配线模块和信息插座及其他接插件的部件应完整，检查塑料材质是否满足设计要求。保安单元过压、过流保护各项指标应符合有关规定。5)使用配线设备应符合的规定电缆交接设备的型式、规格应符合设计要求。电缆交接设备的编排及标志名称与设计相符。各类标志名称应统一，标志位置应正确、清晰。2、配线A.干线与电源盘、柜应采用压接端子连接。B.电子计算机机房内的电源线、信号线和通信线应分别铺设,排列整齐,捆扎固定,长度留有余量。C.电源相线、中性线、保护接地线、直流工作地线、各种信号线和通讯线的颜色应各不相同,并按设计要求编号。D.电缆电线连接应可靠,不得有扭绞、压扁和保护层断裂等现象。3、设备安装的验收标准A.监控台和电视墙1)电视墙应安装在室内有利于监视的位置，使监视器不要面向窗户，避免阳光射入，而且与墙之间留有适当的操作，检修空间。2)操作台安装，布置严格安装控制室平面布置图进行，需保证横平数直，美观，固定牢固。3)操作台安装后，进行录像机、监示器、矩阵等中心设备安装，重点为固定牢固、第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页美观。4)全部设备安装后，配接线应准确、整齐、连接可靠，对墙、台体进行可靠接地。B.机柜、机架安装要求1)机柜、机架安装完毕后，垂直偏差应不大于3mm。机柜、机架安装位置应符合设计要求。2)机柜、机架上的各种零件不得脱落和碰坏，漆面如有脱落应予以补漆，各种标志应完整、清晰。3)机柜、机架的安装应牢固，如有抗震要求时，应按施工图的抗震设计进行加固。C.各类配线部件安装要求1)各部件应完整，安装就位，标志齐全。2)安装螺丝必须拧紧，面板应保持在一个平面上。D.模块式通用插座安装要求1)安装在防静电地板或地面上，应固定在接线盒内，插座面板采用直立和水平等形式，接线盒盖面应与地面平齐。2)固定螺丝须拧紧，不应产生松动现象。3)各种插座面板应有标识，以颜色、图形、文字表示所接终端设备类型。E.电缆桥架及线槽的安装要求1)桥架及线槽的安装位置应符合施工图规定，左右偏差不应超过50mm。2)桥架及线槽水平度每米偏差不应超过2mm。3)垂直桥架及线槽应与地面保持垂直，并无倾斜现象，垂直度偏差不应超过3mm。4)线槽截断处及两线槽接接处应平滑，无毛刺。5)金属桥架及线槽节与节间接触良好，安装牢固。F.线缆编号标识要求室内视频线缆，分四部分：1.由光端机输出至视频分配器2.由视分器至矩阵机箱的视频线缆3.由视分器至硬盘录像机的视频线缆4.由矩阵输出的视频线缆系统图像质量的主观评价图像质量的主观评价可采用五级损伤制评定，在按照100Hz等建设标准上，并符合下表的规定：图像质量损伤的主观评价评分分级图像上不易察觉有损伤或干扰存在5图像上稍有可察觉的损伤或干扰，但并不令人讨厌4图像上有明显损伤或干扰，令人感到讨厌3图像上损伤或干扰较严重，令人相当讨厌2图像上损伤或干扰较严重，不能观看1图像质量的主观评价项目应按下表的规定：...
