河南启航大厦GSM室内覆盖工程施工方案VIP免费

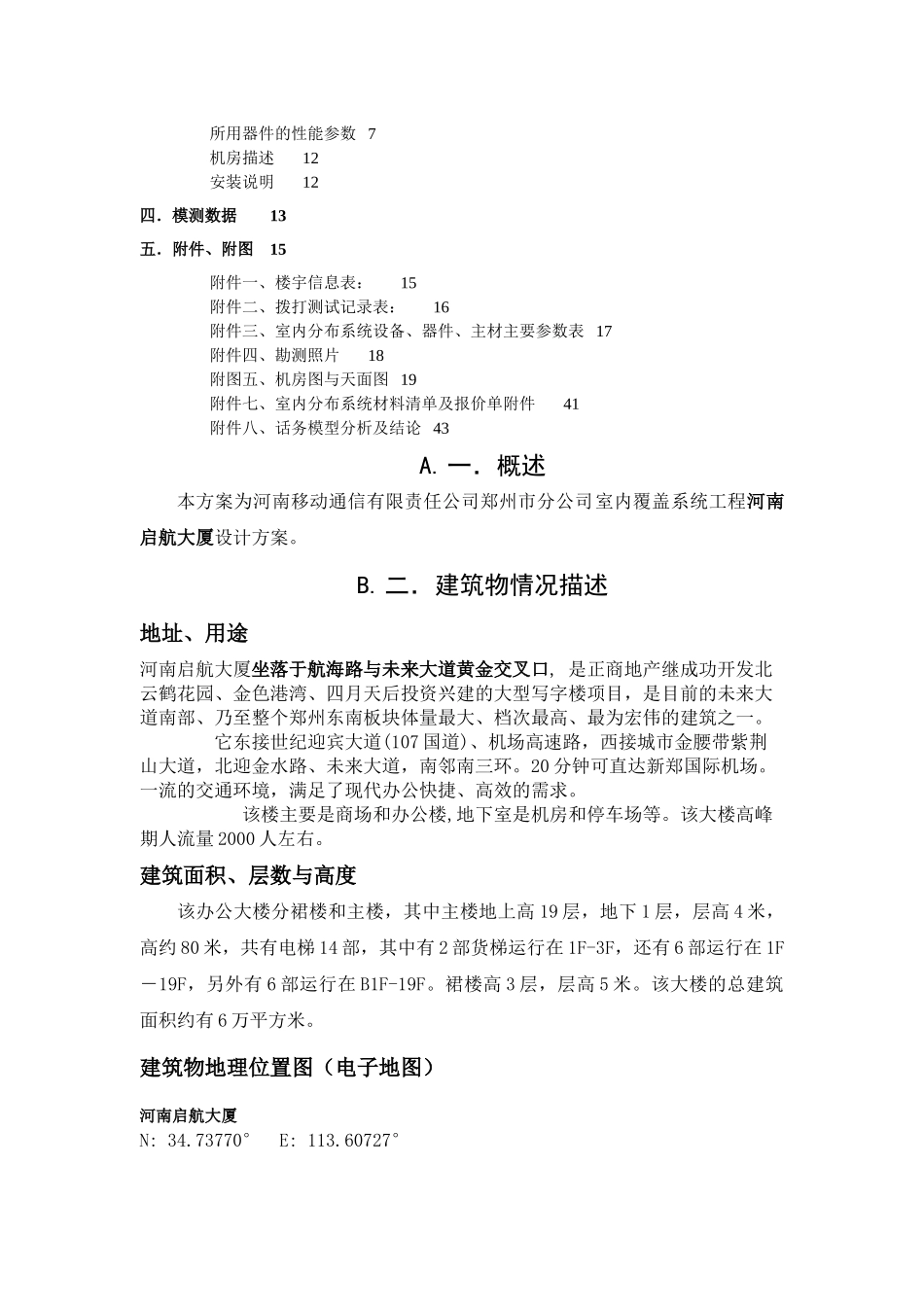

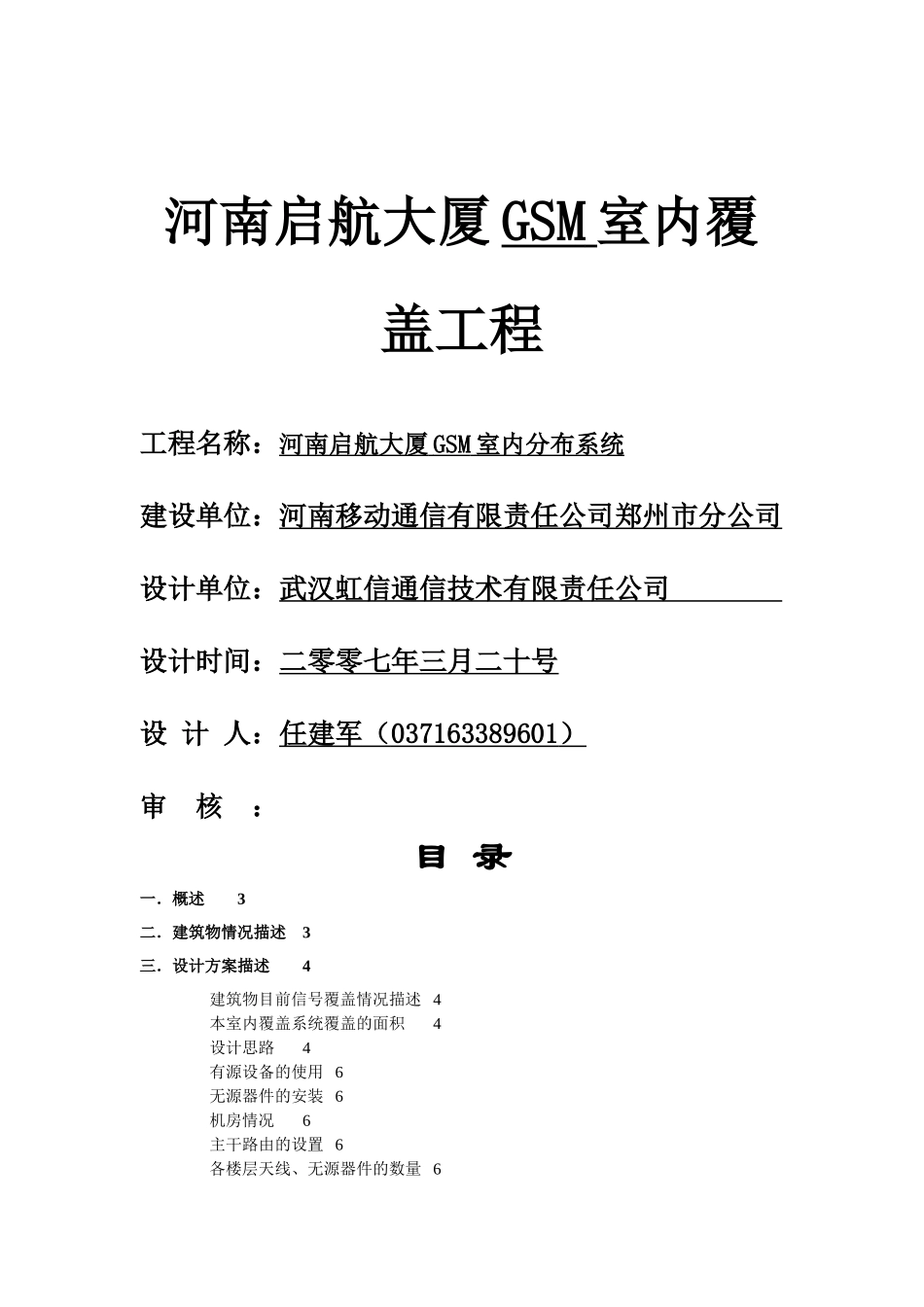

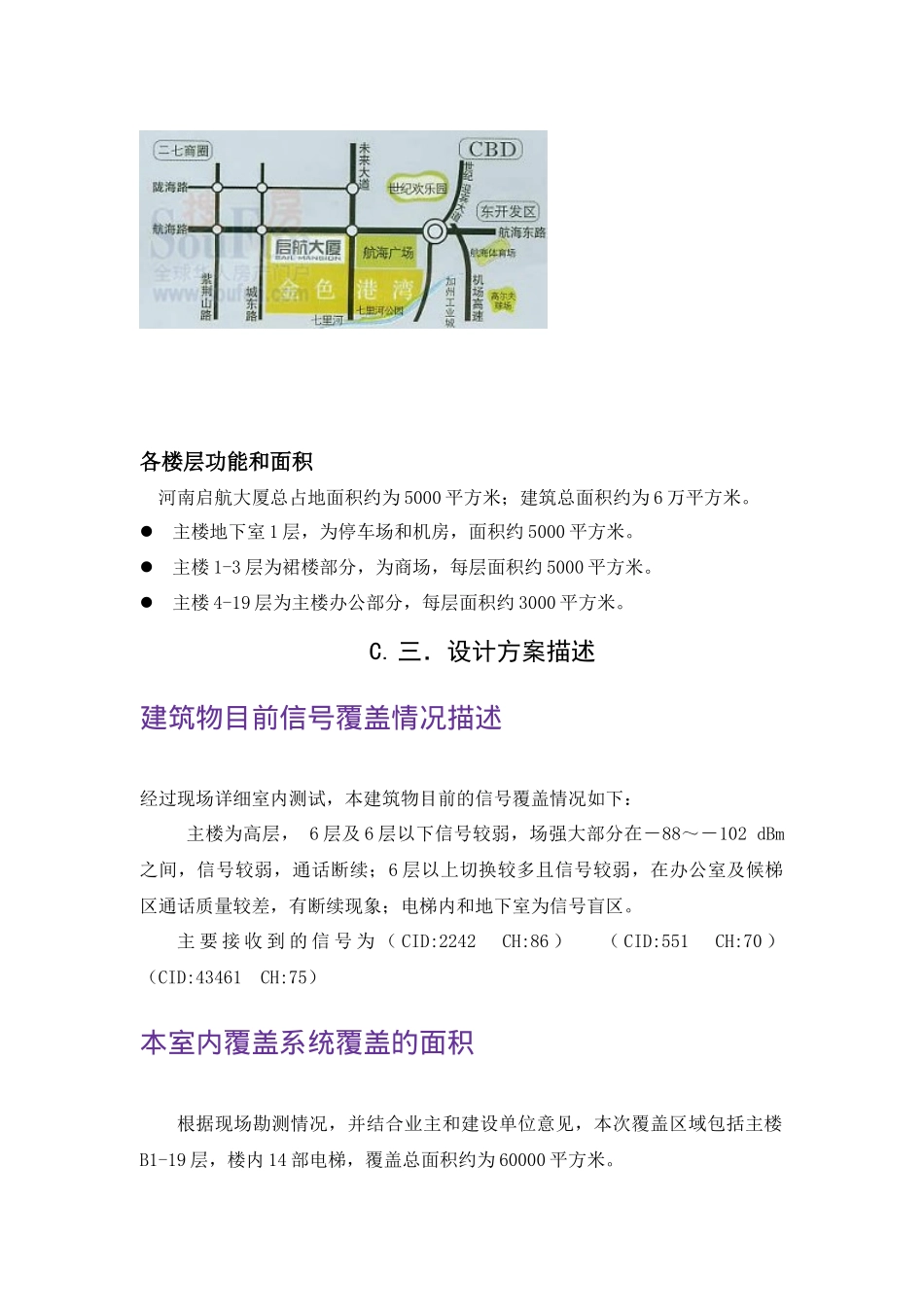

河南启航大厦GSM室内覆盖工程工程名称：河南启航大厦GSM室内分布系统建设单位：河南移动通信有限责任公司郑州市分公司设计单位：武汉虹信通信技术有限责任公司设计时间：二零零七年三月二十号设计人：任建军（037163389601）审核：目录一．概述3二．建筑物情况描述3三．设计方案描述4建筑物目前信号覆盖情况描述4本室内覆盖系统覆盖的面积4设计思路4有源设备的使用6无源器件的安装6机房情况6主干路由的设置6各楼层天线、无源器件的数量6所用器件的性能参数7机房描述12安装说明12四．模测数据13五．附件、附图15附件一、楼宇信息表：15附件二、拨打测试记录表：16附件三、室内分布系统设备、器件、主材主要参数表17附件四、勘测照片18附图五、机房图与天面图19附件七、室内分布系统材料清单及报价单附件41附件八、话务模型分析及结论43A.一．概述本方案为河南移动通信有限责任公司郑州市分公司室内覆盖系统工程河南启航大厦设计方案。B.二．建筑物情况描述地址、用途河南启航大厦坐落于航海路与未来大道黄金交叉口,是正商地产继成功开发北云鹤花园、金色港湾、四月天后投资兴建的大型写字楼项目，是目前的未来大道南部、乃至整个郑州东南板块体量最大、档次最高、最为宏伟的建筑之一。它东接世纪迎宾大道(107国道)、机场高速路，西接城市金腰带紫荆山大道，北迎金水路、未来大道，南邻南三环。20分钟可直达新郑国际机场。一流的交通环境，满足了现代办公快捷、高效的需求。该楼主要是商场和办公楼,地下室是机房和停车场等。该大楼高峰期人流量2000人左右。建筑面积、层数与高度该办公大楼分裙楼和主楼，其中主楼地上高19层，地下1层，层高4米，高约80米，共有电梯14部，其中有2部货梯运行在1F-3F，还有6部运行在1F－19F，另外有6部运行在B1F-19F。裙楼高3层，层高5米。该大楼的总建筑面积约有6万平方米。建筑物地理位置图（电子地图）河南启航大厦N:34.73770°E:113.60727°各楼层功能和面积河南启航大厦总占地面积约为5000平方米；建筑总面积约为6万平方米。主楼地下室1层，为停车场和机房，面积约5000平方米。主楼1-3层为裙楼部分，为商场，每层面积约5000平方米。主楼4-19层为主楼办公部分，每层面积约3000平方米。C.三．设计方案描述建筑物目前信号覆盖情况描述经过现场详细室内测试，本建筑物目前的信号覆盖情况如下：主楼为高层，6层及6层以下信号较弱，场强大部分在－88～－102dBm之间，信号较弱，通话断续；6层以上切换较多且信号较弱，在办公室及候梯区通话质量较差，有断续现象；电梯内和地下室为信号盲区。主要接收到的信号为（CID:2242CH:86）（CID:551CH:70）（CID:43461CH:75）本室内覆盖系统覆盖的面积根据现场勘测情况，并结合业主和建设单位意见，本次覆盖区域包括主楼B1-19层，楼内14部电梯，覆盖总面积约为60000平方米。启航大厦设计思路⑴信号源的选取：通过现场调查、话务量预算和拨打测试以及模拟测试后，结合建设部门意见，本次决定新建4载频微蜂窝作为信源；因大楼旁边有井道故采用新建光缆作为传输手段进行信号接入。设计全楼覆盖，以解决楼内信号盲区覆盖及吸纳话务量、改善话音质量等问题。选用微蜂窝覆盖方式，微蜂窝基站信道应选择干净频点，避开同频或邻频干扰，有利于手机优先占用微蜂窝信号。据此设计本室内分布系统信号覆盖最低场强标准为：－75dBm，使室内大部分地区占用微蜂窝信号。理论话务量:6.72Erl。预期覆盖率99％（大于－75dＢm）。(2)系统覆盖方式本室内覆盖系统工程采用微蜂窝＋干放+室内分布系统的综合覆盖方式，使微蜂窝基站信号得到很好的延伸覆盖，达到良好的覆盖目的。该室内覆盖系统工程设计通过无源器件及馈线把信号合理地分配到目标覆盖范围。(3)天线的使用该大楼为商业和办公楼,由于房间比较深，在公共区域的天线不能完全保证覆盖效果，因此在外围商场楼顶平台上安装射灯美化天线覆盖。具体见系统原图以及安装示意图.根据现场勘测结果，以及平层和电梯结构的特点进行天线布放，并且结合3G信号覆盖标准，使系统完全与3G兼容，使覆盖区域平均场强达到－75dBm以上的覆盖效果。(4)有源设备的使用本次决定新建4载频微蜂窝作为...
