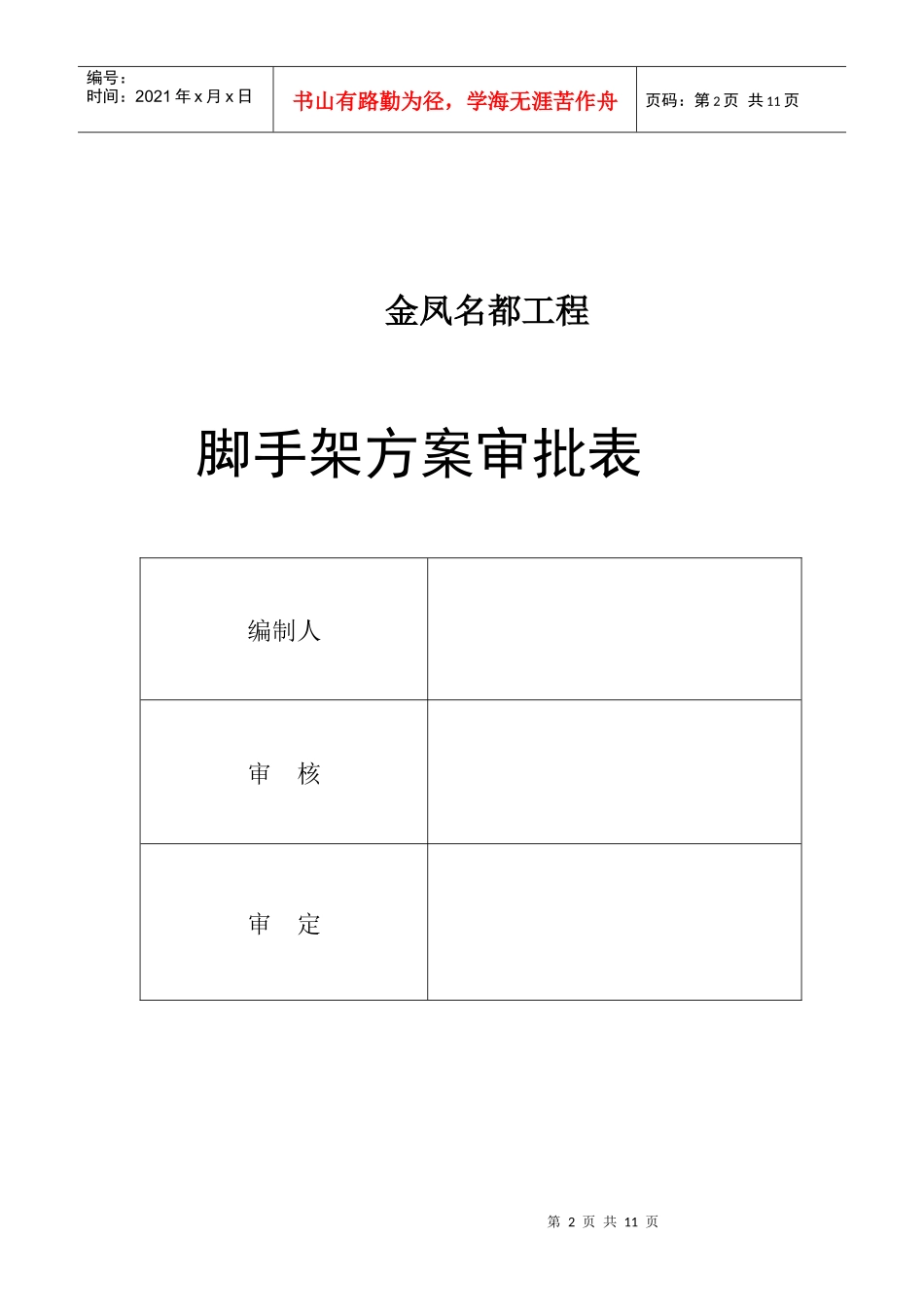

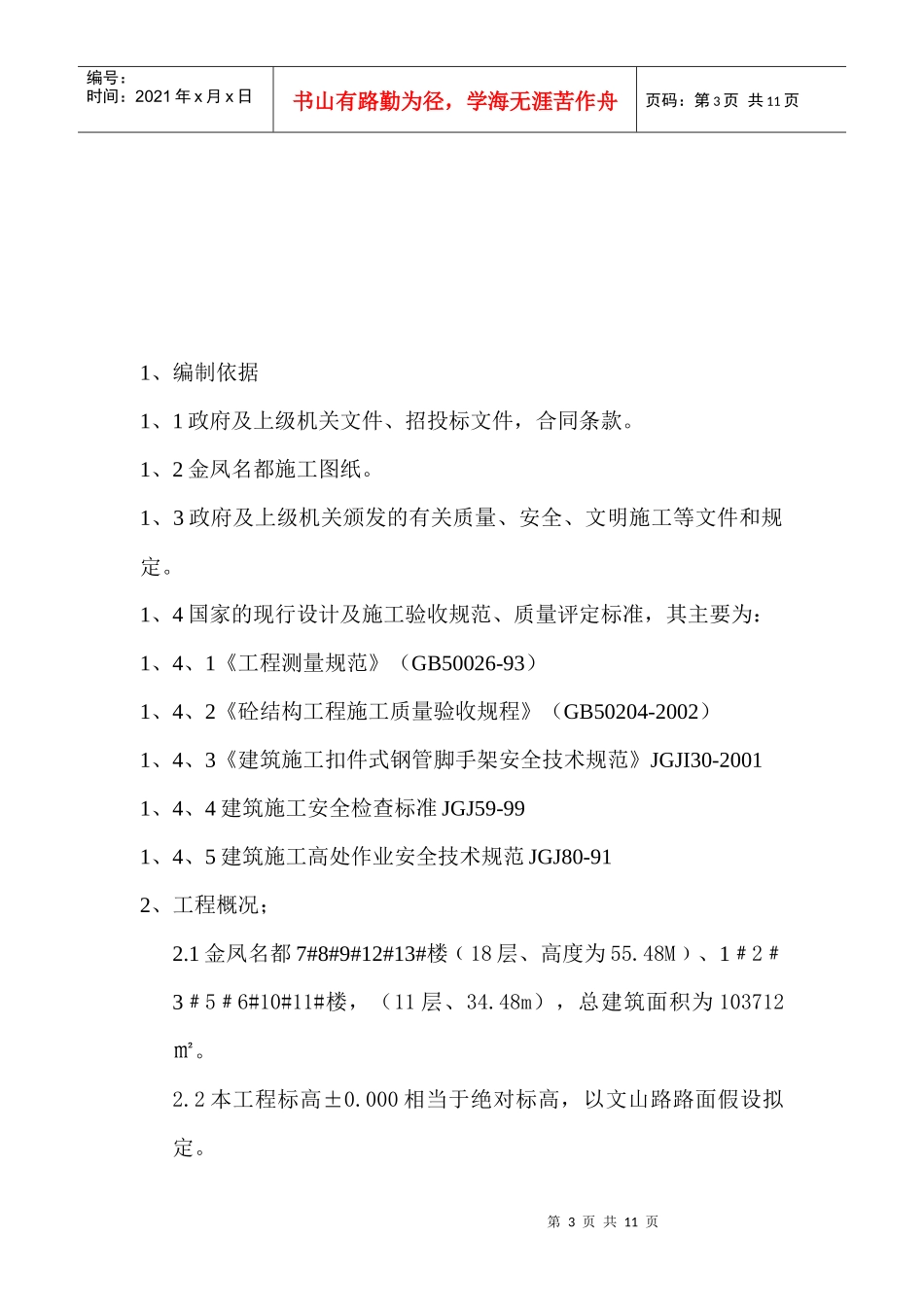

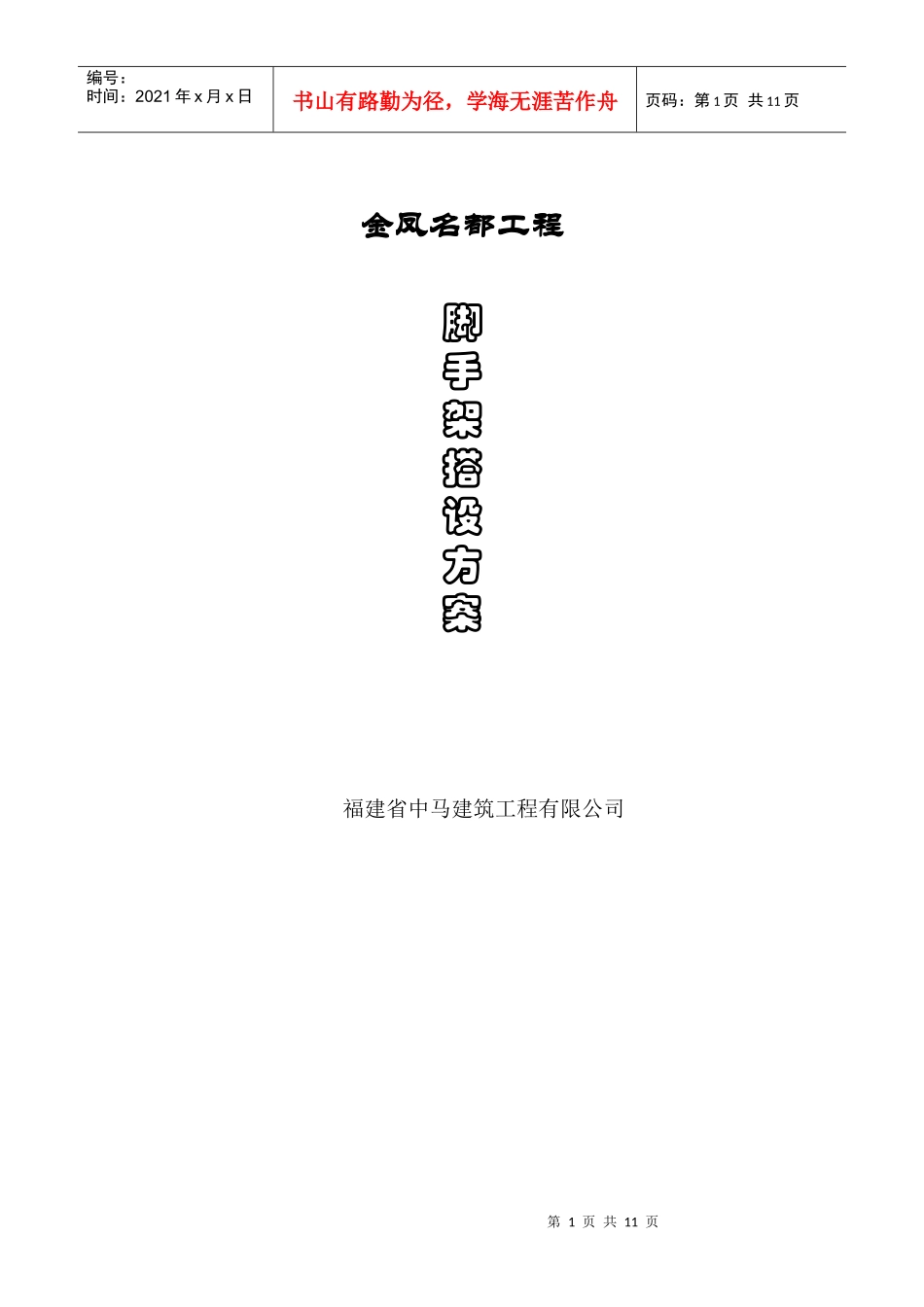

第1页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共11页金凤名都工程脚手架搭设方案福建省中马建筑工程有限公司第2页共11页第1页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共11页金凤名都工程脚手架方案审批表编制人审核审定第3页共11页第2页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共11页1、编制依据1、1政府及上级机关文件、招投标文件,合同条款。1、2金凤名都施工图纸。1、3政府及上级机关颁发的有关质量、安全、文明施工等文件和规定。1、4国家的现行设计及施工验收规范、质量评定标准,其主要为:1、4、1《工程测量规范》(GB50026-93)1、4、2《砼结构工程施工质量验收规程》(GB50204-2002)1、4、3《建筑施工扣件式钢管脚手架安全技术规范》JGJI30-20011、4、4建筑施工安全检查标准JGJ59-991、4、5建筑施工高处作业安全技术规范JGJ80-912、工程概况;2.1金凤名都7#8#9#12#13#楼﹙18层、高度为55.48M﹚、1﹟2﹟3﹟5﹟6#10#11#楼,(11层、34.48m),总建筑面积为103712㎡。2.2本工程标高±0.000相当于绝对标高,以文山路路面假设拟定。第4页共11页第3页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共11页2.3根据本项目的结构特点,本项目部决定采用钢管扣件脚手架体系,密目安全网全封闭施工。3、施工步骤:3.1施工工艺流程:平整场地夯实→100mm素夯砼→垫木板→立杆、水平杆搭设→剪刀撑及柱拉杆→竹笆片铺设→防护栏杆→张挂密闭网→验收→投入使用。3.2搭设脚手架基础先进行平整再用打夯机夯实,做到地面坚实平整,再浇筑100mm素夯,四周做好排水沟,确保排水畅通。再铺设垫木,垫木宜采用长4M,宽大于200mm,厚50-60mm的木板。并垂直于墙面设置。3.3底层立杆采用6m和4.5m二种规格钢管交差布置。立杆纵向间距1.8m,立杆横向间距1.05m,立杆步距1.8m,里排立杆距离墙面不得大于400mm,小横挑出里外立杆的长度不得小于250mm和200mm,所有杆件联接均需采用扣件。每个节点的螺栓帽均要拧紧,架体搭设要横平竖直。脚手架在搭设过程中必须要配合施工进度搭设。一次搭设高度不允许超过相邻的连墙体以上二步,每搭完一步脚手架后,应进行校正步距、纵距、横距及立杆的垂直度。3.4剪刀撑搭设宽度应不小于4跨,且不应小于6m。斜杆与地面的倾斜角宜在45°-60°之间。3.5剪刀撑的斜杆采用搭接,搭接长度应不小于1m。应采用不少于2个旋转扣件固定,端部扣件盖板的边缘至杆端距离应小于第5页共11页第4页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共11页100mm;剪刀撑的斜杆应用旋转和扣件固定在与之相交的横向水平杆的伸出端或立杆上。旋转扣件中心线至节点的距离不宜大于150mm。3.6脚手板应满铺,不得留有空隙,竹笆片与大横杆的绑扎点不得少于四个。每一楼层处设一道隔离。采用张挂隔离网隔离每点均须用18﹟铅丝双股扎牢。脚手架与主体结构之间,必须有连接牢固的拉接点和顶撑,采用8﹟铅丝双箍置于每层圈梁的外侧,水平及垂直方向每三跨设一点。3.7连墙件的布置宜靠近主节点设置,偏离主节点的距离不应大于300mm;应从底层第一步纵向水平杆处开始设置,当该处设置若有困难时,应采用其他可靠措施固定;宜优先采用菱形布置。3.8防护杆:每步距搭设完毕后及时搭设防护栏杆。防护栏杆为双排,上排高度为1.2m,下排高度为600mm,下设180mm挡脚板,挡脚板采用黄黑相间的线条斜向45°油漆。3.9张挂绿色密目网,采用标准的密目安全网整个架体全张挂铁丝绑扎牢靠,全封密式施工。3.10验收:架子搭设和组装完毕。在投入使用前,应逐层,逐流水段由架子班组长和专职技安人员一起组织验收。经验收合格后挂合格牌方准使用,并填写验收单。内容如下:3.10.1架子的布置、立杆、大小横模间距;3.10.2架子的搭设和组装;3.10.3连墙点或与结构固定部分要安全第6页共11页第5页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共11页可靠,剪刀撑、斜撑要符合要求;3.10.4架子的安全防护、安全保险装置要有效...
