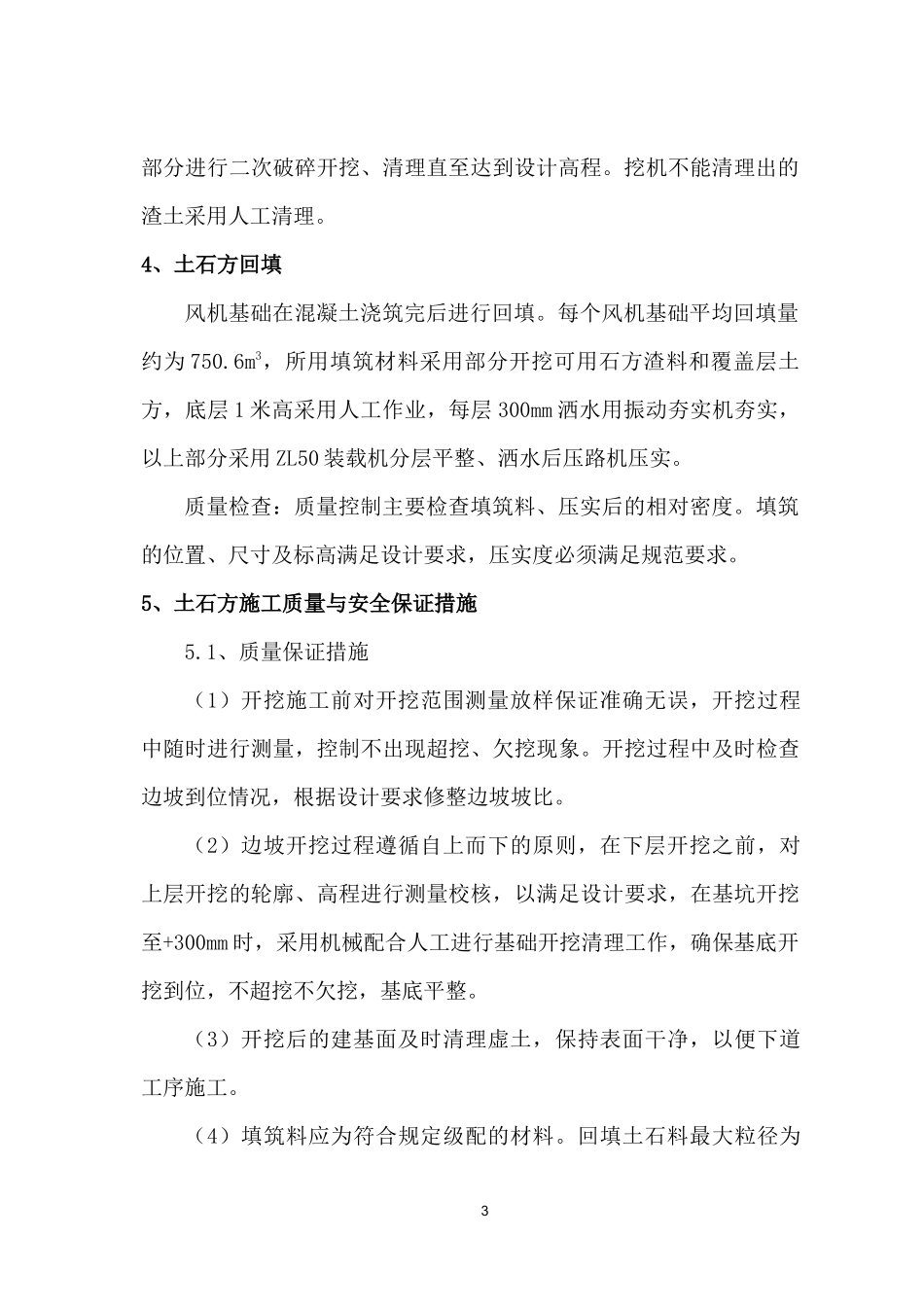

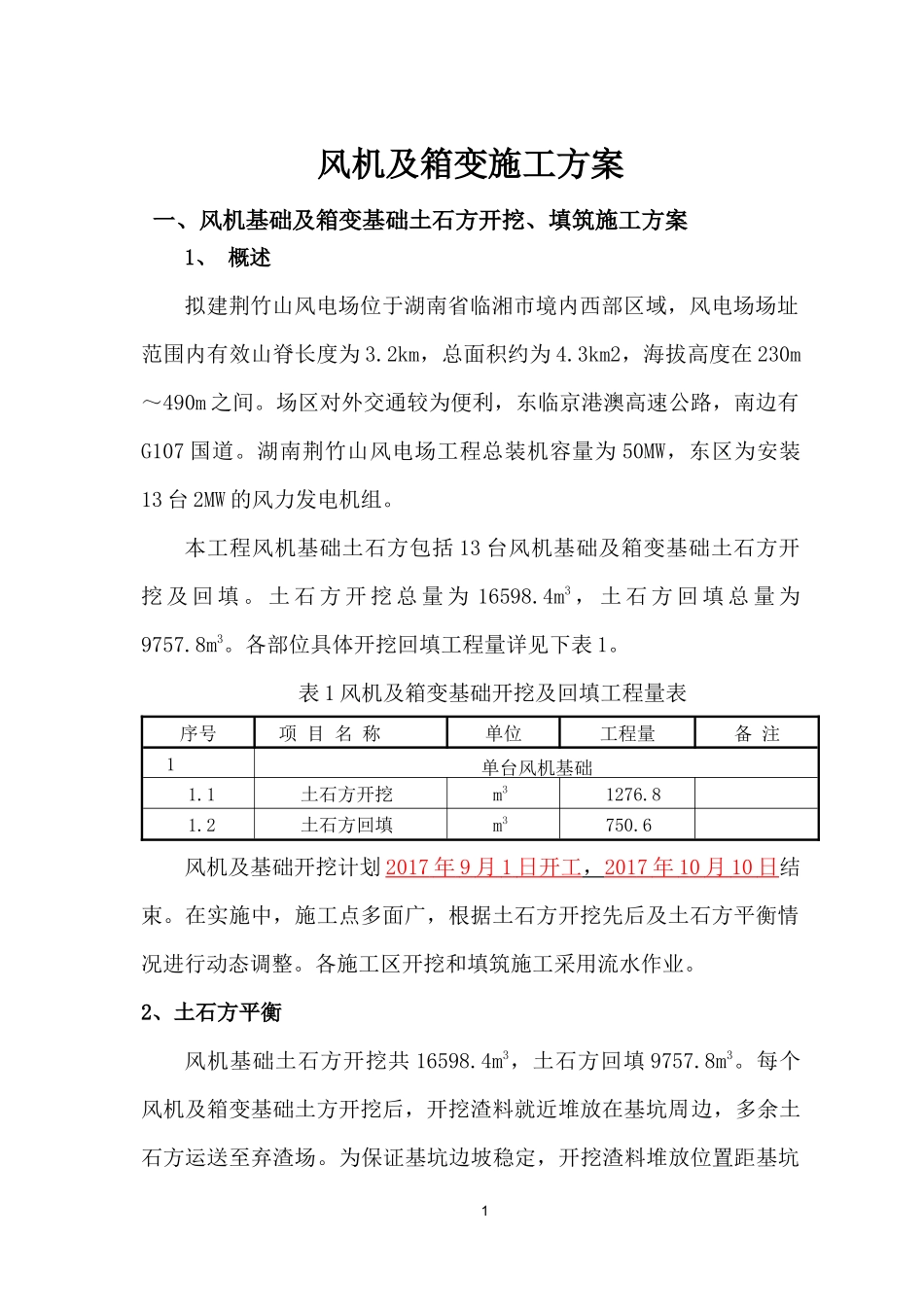

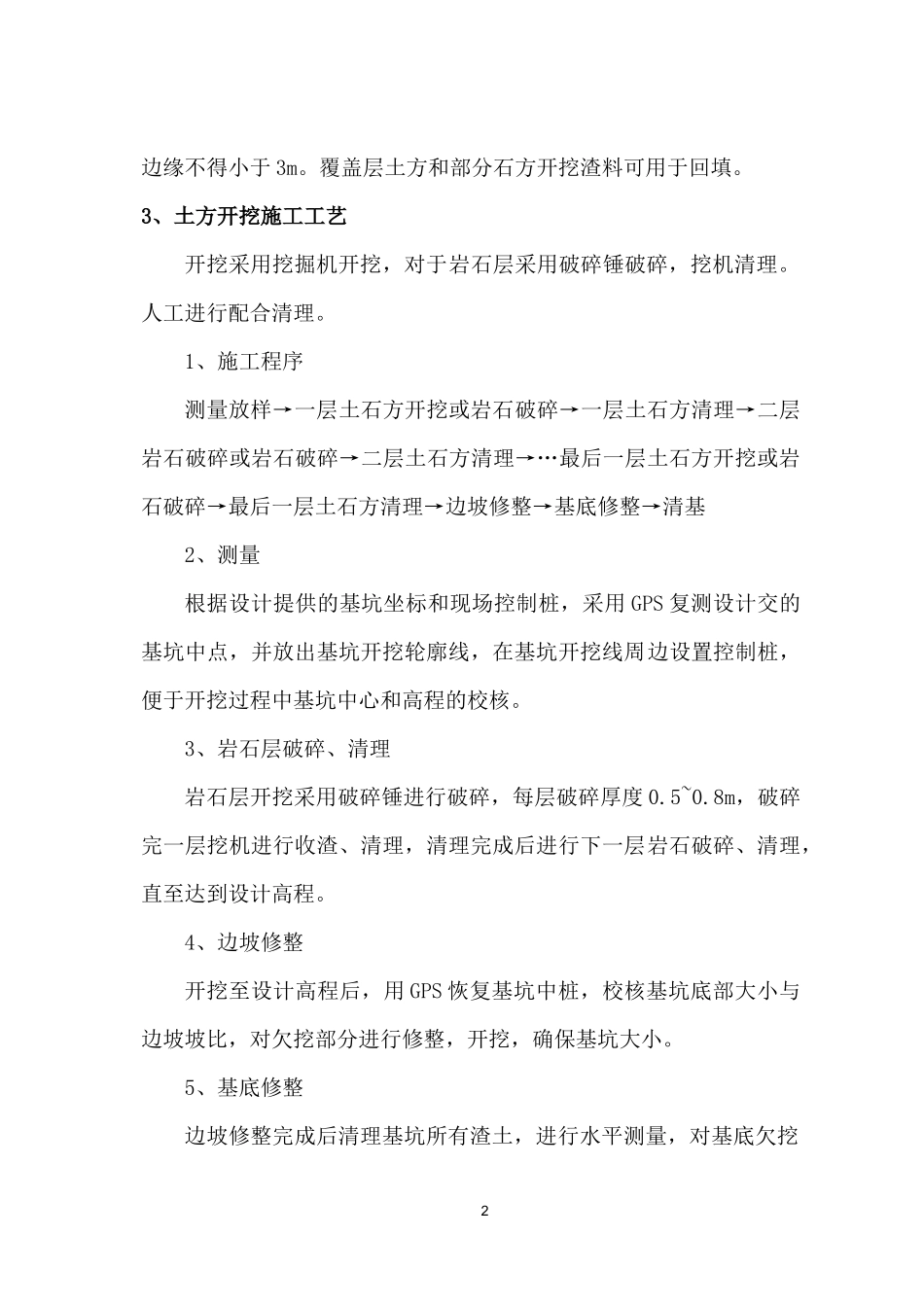

风机及箱变施工方案一、风机基础及箱变基础土石方开挖、填筑施工方案1、概述拟建荆竹山风电场位于湖南省临湘市境内西部区域，风电场场址范围内有效山脊长度为3.2km，总面积约为4.3km2，海拔高度在230m～490m之间。场区对外交通较为便利，东临京港澳高速公路，南边有G107国道。湖南荆竹山风电场工程总装机容量为50MW，东区为安装13台2MW的风力发电机组。本工程风机基础土石方包括13台风机基础及箱变基础土石方开挖及回填。土石方开挖总量为16598.4m3，土石方回填总量为9757.8m3。各部位具体开挖回填工程量详见下表1。表1风机及箱变基础开挖及回填工程量表序号项目名称单位工程量备注1单台风机基础1.1土石方开挖m31276.81.2土石方回填m3750.6风机及基础开挖计划2017年9月1日开工，2017年10月10日结束。在实施中，施工点多面广，根据土石方开挖先后及土石方平衡情况进行动态调整。各施工区开挖和填筑施工采用流水作业。2、土石方平衡风机基础土石方开挖共16598.4m3，土石方回填9757.8m3。每个风机及箱变基础土方开挖后，开挖渣料就近堆放在基坑周边，多余土石方运送至弃渣场。为保证基坑边坡稳定，开挖渣料堆放位置距基坑1边缘不得小于3m。覆盖层土方和部分石方开挖渣料可用于回填。3、土方开挖施工工艺开挖采用挖掘机开挖，对于岩石层采用破碎锤破碎，挖机清理。人工进行配合清理。1、施工程序测量放样→一层土石方开挖或岩石破碎→一层土石方清理→二层岩石破碎或岩石破碎→二层土石方清理→…最后一层土石方开挖或岩石破碎→最后一层土石方清理→边坡修整→基底修整→清基2、测量根据设计提供的基坑坐标和现场控制桩，采用GPS复测设计交的基坑中点，并放出基坑开挖轮廓线，在基坑开挖线周边设置控制桩，便于开挖过程中基坑中心和高程的校核。3、岩石层破碎、清理岩石层开挖采用破碎锤进行破碎，每层破碎厚度0.5~0.8m，破碎完一层挖机进行收渣、清理，清理完成后进行下一层岩石破碎、清理，直至达到设计高程。4、边坡修整开挖至设计高程后，用GPS恢复基坑中桩，校核基坑底部大小与边坡坡比，对欠挖部分进行修整，开挖，确保基坑大小。5、基底修整边坡修整完成后清理基坑所有渣土，进行水平测量，对基底欠挖2部分进行二次破碎开挖、清理直至达到设计高程。挖机不能清理出的渣土采用人工清理。4、土石方回填风机基础在混凝土浇筑完后进行回填。每个风机基础平均回填量约为750.6m3，所用填筑材料采用部分开挖可用石方渣料和覆盖层土方，底层1米高采用人工作业，每层300mm洒水用振动夯实机夯实，以上部分采用ZL50装载机分层平整、洒水后压路机压实。质量检查：质量控制主要检查填筑料、压实后的相对密度。填筑的位置、尺寸及标高满足设计要求，压实度必须满足规范要求。5、土石方施工质量与安全保证措施5.1、质量保证措施（1）开挖施工前对开挖范围测量放样保证准确无误，开挖过程中随时进行测量，控制不出现超挖、欠挖现象。开挖过程中及时检查边坡到位情况，根据设计要求修整边坡坡比。（2）边坡开挖过程遵循自上而下的原则，在下层开挖之前，对上层开挖的轮廓、高程进行测量校核，以满足设计要求，在基坑开挖至+300mm时，采用机械配合人工进行基础开挖清理工作，确保基底开挖到位，不超挖不欠挖，基底平整。（3）开挖后的建基面及时清理虚土，保持表面干净，以便下道工序施工。（4）填筑料应为符合规定级配的材料。回填土石料最大粒径为3100mm，且不得超过压实层厚度的2/3。5.2、安全保证措施土石方工程以安全文明生产为目标，做到安全、文明、优质、高效。其主要安全保证措施如下：（1）参加土石方开挖施工作业的有关人员，按国家和行业的有关规定进行考核和现场操作考核，合格者上岗。（2）制定严格的安全检查制度，设立专职的安全检查人员、一切施工作业应经安检员检查后才准进行作业。（3）开挖施工每一道工序都履行安全认证手续，发现问题及时解决。（4）基坑开挖区域设置醒目标示，设立围栏，进入施工区域人员均须正确佩戴安全防护设施，统一听从现场施工管理人员调配。（5）施工现场机械设备工作半径内严禁任何人员作业、站立或停留。（6）保证施工道路平整、坚实、畅通，危险...
