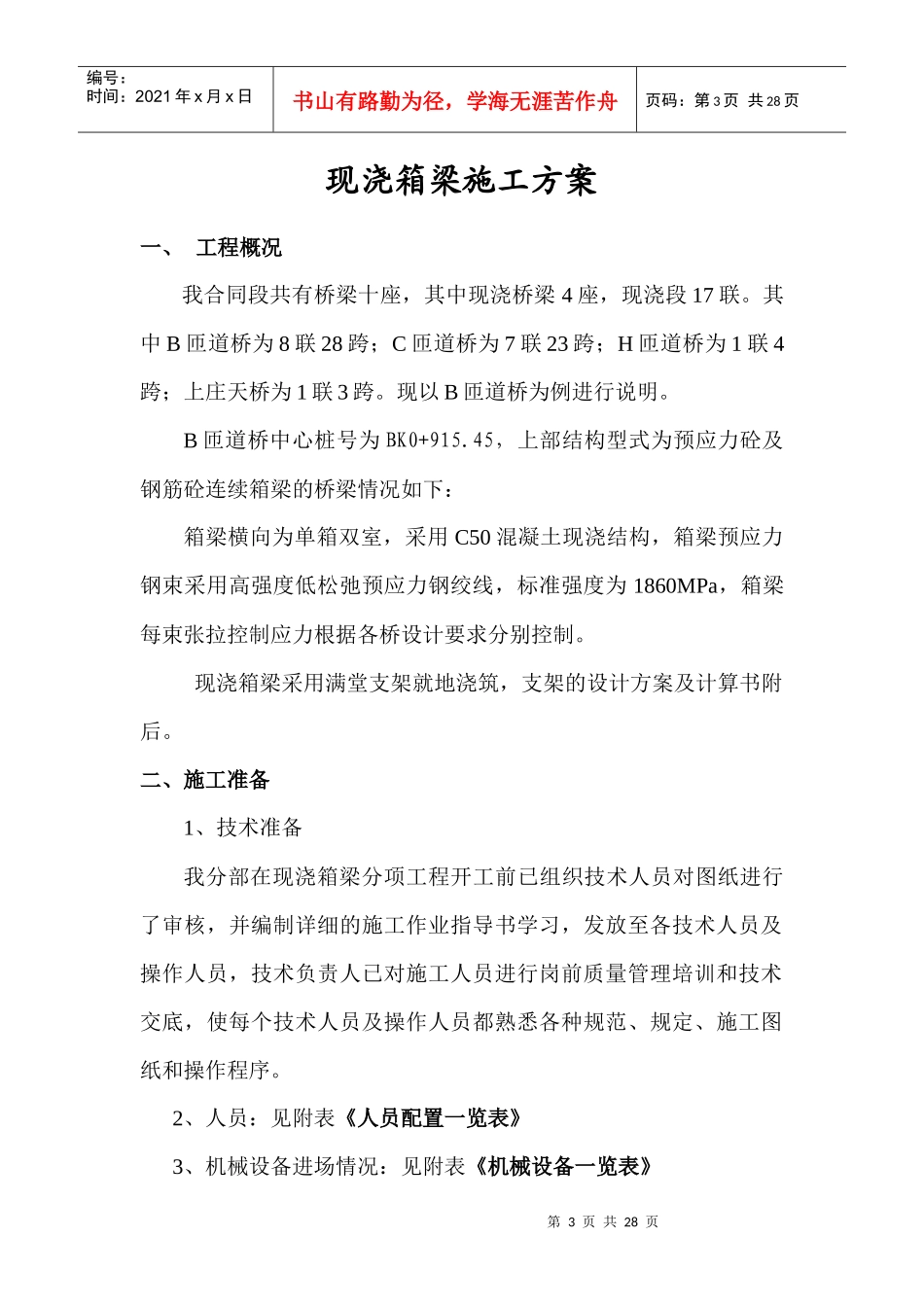

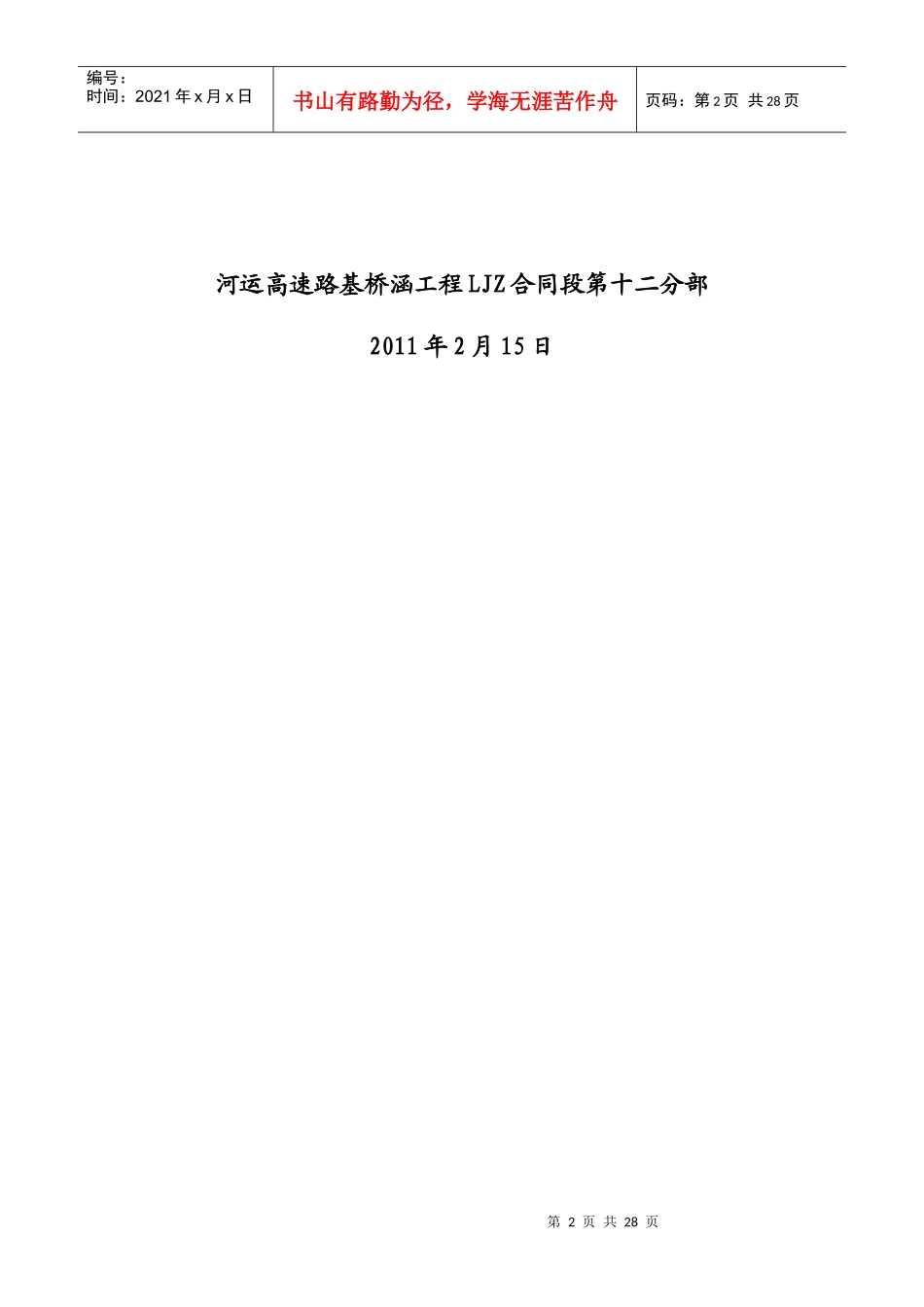

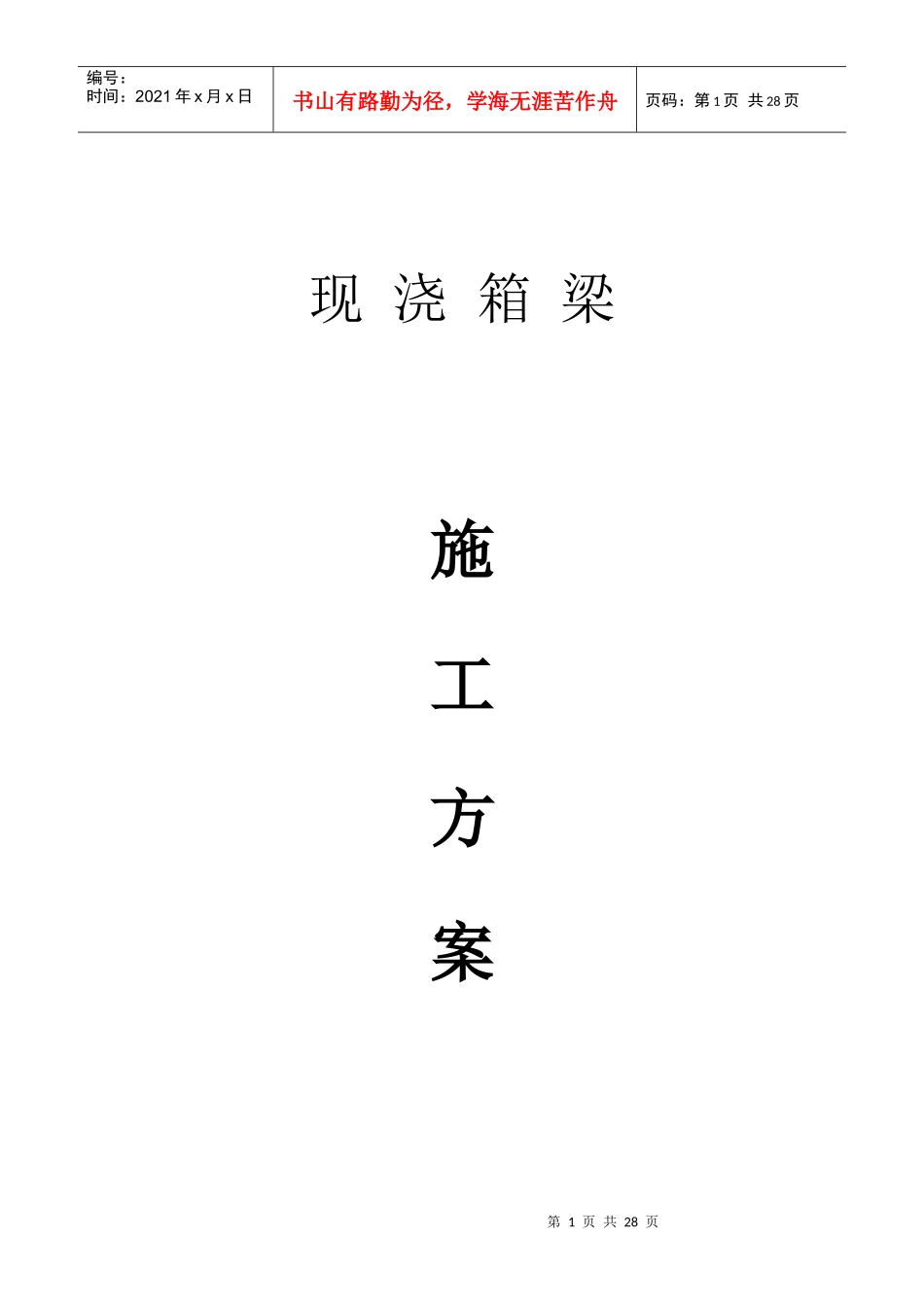

第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共28页现浇箱梁施工方案第2页共28页第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共28页河运高速路基桥涵工程LJZ合同段第十二分部2011年2月15日第3页共28页第2页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共28页现浇箱梁施工方案一、工程概况我合同段共有桥梁十座，其中现浇桥梁4座，现浇段17联。其中B匝道桥为8联28跨；C匝道桥为7联23跨；H匝道桥为1联4跨；上庄天桥为1联3跨。现以B匝道桥为例进行说明。B匝道桥中心桩号为BK0+915.45，上部结构型式为预应力砼及钢筋砼连续箱梁的桥梁情况如下：箱梁横向为单箱双室，采用C50混凝土现浇结构，箱梁预应力钢束采用高强度低松弛预应力钢绞线，标准强度为1860MPa，箱梁每束张拉控制应力根据各桥设计要求分别控制。现浇箱梁采用满堂支架就地浇筑，支架的设计方案及计算书附后。二、施工准备1、技术准备我分部在现浇箱梁分项工程开工前已组织技术人员对图纸进行了审核，并编制详细的施工作业指导书学习，发放至各技术人员及操作人员，技术负责人已对施工人员进行岗前质量管理培训和技术交底，使每个技术人员及操作人员都熟悉各种规范、规定、施工图纸和操作程序。2、人员：见附表《人员配置一览表》3、机械设备进场情况：见附表《机械设备一览表》第4页共28页第3页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共28页4、材料准备原材料均应办理准入手续，砂、石、水泥、外加剂、钢筋、钢绞线、锚具、夹具、支座、波纹管等主要材料，在进场后由工地实验室进行抽检或委托有相应资质的其他中心实验室进行相关试验，对抽检不合格的原材禁止使用，并坚决清退出场。钢材进场后堆放在场内，堆放场地选择地势较高处，下设垫块，按不同规格、等级分别堆放并设立标牌，钢材离地30cm垫起存放，上面用彩条布遮盖。钢筋在加工棚内加工，用C15混凝土将加工棚场地硬化，分类挂牌，标识清楚。钢筋的表面应洁净平直，无局部弯折，使用前应将表面油渍、漆皮、鳞锈等清除干净。成盘的钢筋和弯曲的钢筋均应调直，并按图纸要求进行加工。制定好材料进场使用计划，施工前合理安排材料进场，做好备料工作；对进场材料采取有效保护措施，防止损坏、变质。现场原材料准备充足，并码放整齐、设置显示规格产地、数量和检验状态等的标示牌，原材料的质量证明资料必须齐全。满堂支架使用符合国家统一标准生产的碗扣式脚手架，支架经严格计算并经监理工程师批准后才投入使用。5、作业条件该工程的盖梁、墩柱已经通过检测，符合技术指标要求。可以进行下一步箱梁的施工三、现浇箱梁施工工艺第5页共28页第4页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共28页（一）、支架布设支架布设按跨越位置和非跨越位置分别进行支架设计，具体详见后附支架设计专项方案（二）、支座、抗震设施的安装及注意事项本标段桥梁上部结构采用现浇箱梁结构形式，支座按受力不同分别设计安装。安装前对照设计图纸选择要安装的橡胶支座规格、型号，并对支座底部预埋件平面位置、标高、尺寸和支座垫石进行检查，支座安装标高按设计要求控制，并控制两个方向的四角高差不得大于2mm，以保证平面两个方向的水平。在安装前全面检查支座，查看零件有无丢失、损坏，橡胶块与底盆间有无压缩空气等。滑动支座安装前用酒精仔细擦洗各相对滑移面，擦净后要注意保持清洁。梁底支座安装部位的混凝土要平整、干净，有抗震要求的抗震设施的制作选用有国家专利证书的正规厂家生产，安装时严格按照设计图纸要求进行。抗震设施、支座预埋钢板与桥梁上下部的连接按设计要求采用焊接或预埋螺栓连接。抗震设施钢板与梁底结合处、支座处梁底现浇支座垫石与箱梁底模连接处，均采用密封条密封，使模板结合紧密避免漏浆。（三）、现浇箱梁模板制作与安装1、模板制作现浇箱梁的模板必须有足够的强度和刚度，底模及内模、腹板外模均采用15mm厚大块竹胶模板组拼。模板采用10×10cm方木横第6页共28页第5页共28页编号...
