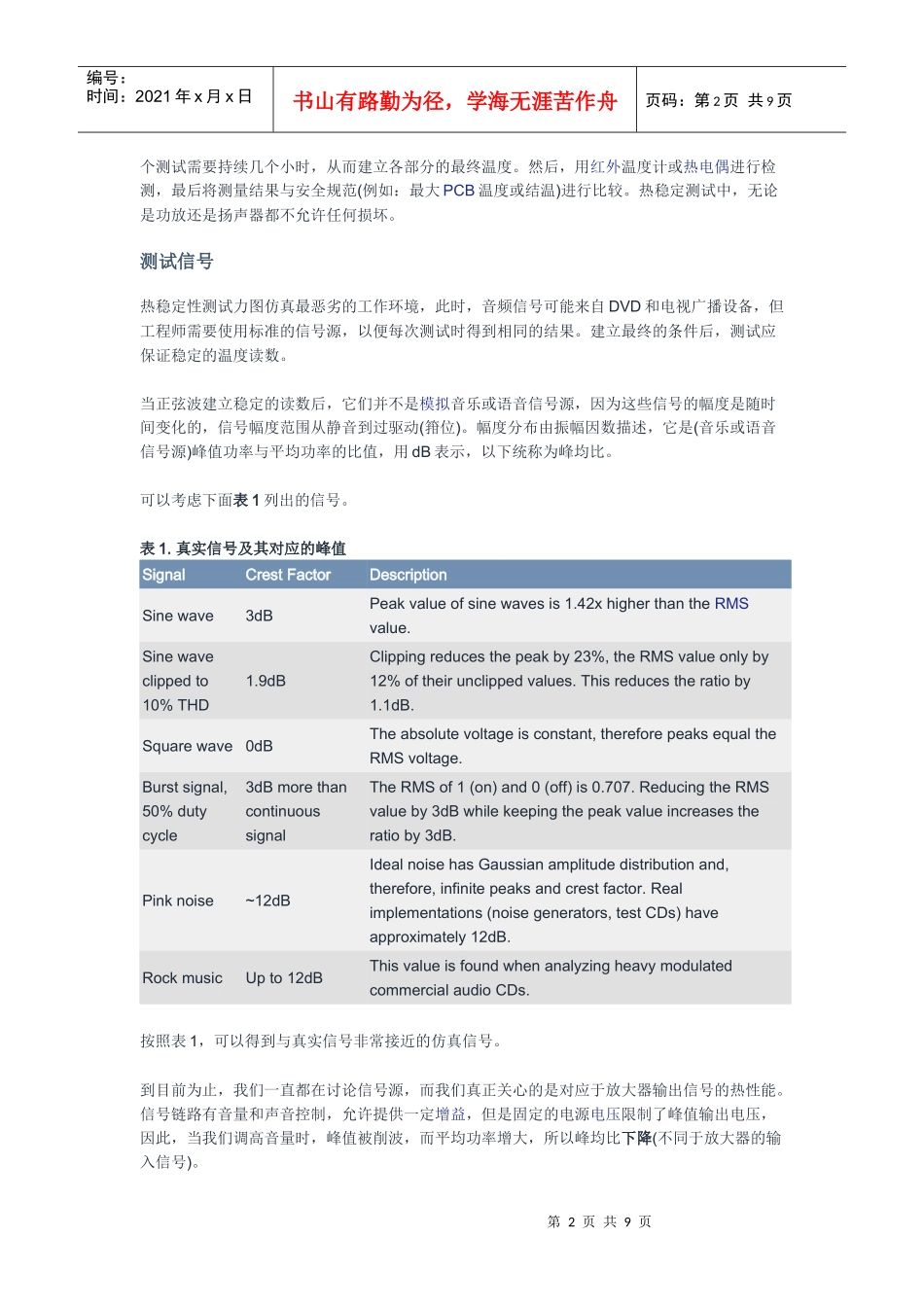

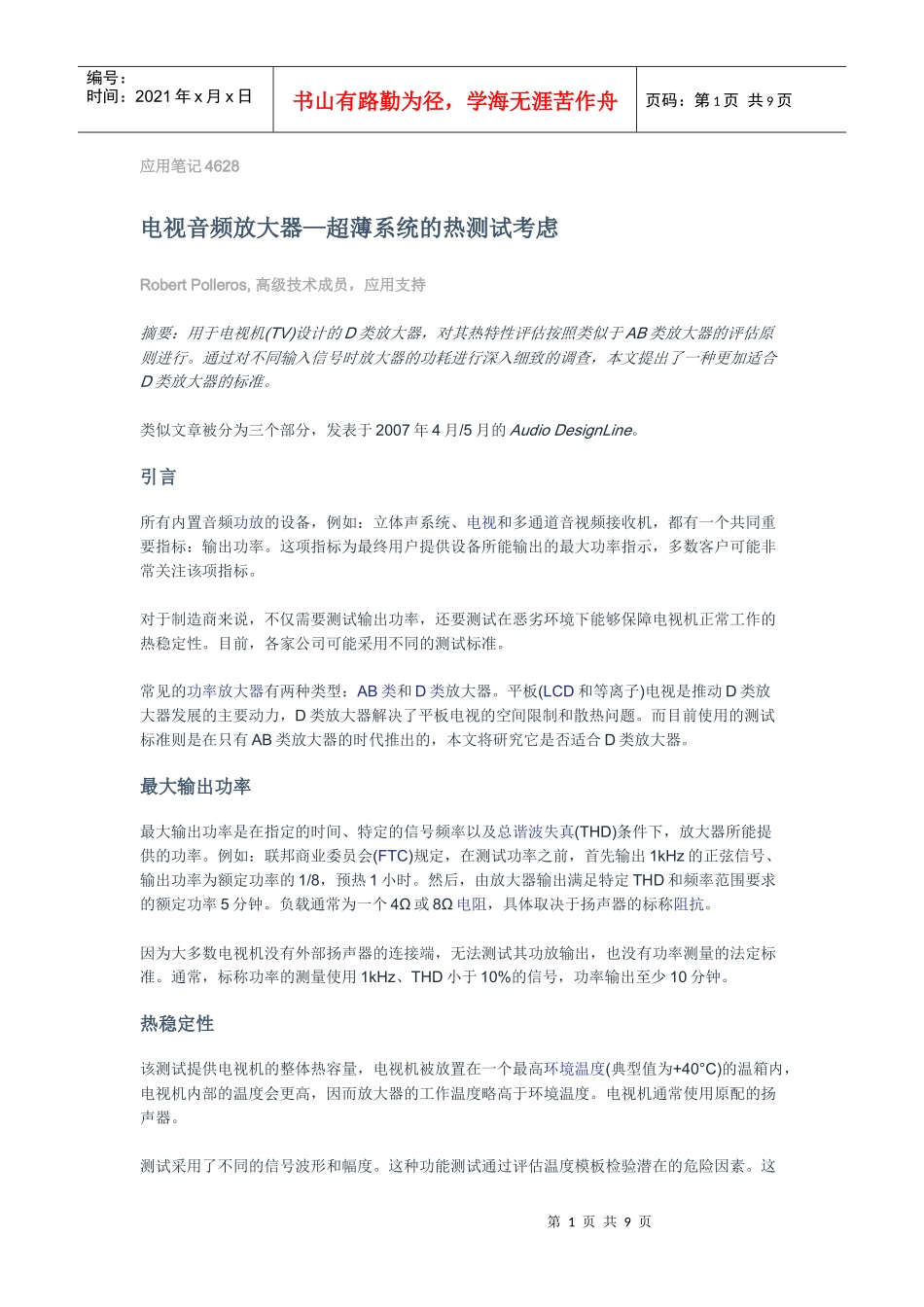

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页应用笔记4628电视音频放大器—超薄系统的热测试考虑RobertPolleros,高级技术成员，应用支持摘要：用于电视机(TV)设计的D类放大器，对其热特性评估按照类似于AB类放大器的评估原则进行。通过对不同输入信号时放大器的功耗进行深入细致的调查，本文提出了一种更加适合D类放大器的标准。类似文章被分为三个部分，发表于2007年4月/5月的AudioDesignLine。引言所有内置音频功放的设备，例如：立体声系统、电视和多通道音视频接收机，都有一个共同重要指标：输出功率。这项指标为最终用户提供设备所能输出的最大功率指示，多数客户可能非常关注该项指标。对于制造商来说，不仅需要测试输出功率，还要测试在恶劣环境下能够保障电视机正常工作的热稳定性。目前，各家公司可能采用不同的测试标准。常见的功率放大器有两种类型：AB类和D类放大器。平板(LCD和等离子)电视是推动D类放大器发展的主要动力，D类放大器解决了平板电视的空间限制和散热问题。而目前使用的测试标准则是在只有AB类放大器的时代推出的，本文将研究它是否适合D类放大器。最大输出功率最大输出功率是在指定的时间、特定的信号频率以及总谐波失真(THD)条件下，放大器所能提供的功率。例如：联邦商业委员会(FTC)规定，在测试功率之前，首先输出1kHz的正弦信号、输出功率为额定功率的1/8，预热1小时。然后，由放大器输出满足特定THD和频率范围要求的额定功率5分钟。负载通常为一个4Ω或8Ω电阻，具体取决于扬声器的标称阻抗。因为大多数电视机没有外部扬声器的连接端，无法测试其功放输出，也没有功率测量的法定标准。通常，标称功率的测量使用1kHz、THD小于10%的信号，功率输出至少10分钟。热稳定性该测试提供电视机的整体热容量，电视机被放置在一个最高环境温度(典型值为+40°C)的温箱内，电视机内部的温度会更高，因而放大器的工作温度略高于环境温度。电视机通常使用原配的扬声器。测试采用了不同的信号波形和幅度。这种功能测试通过评估温度模板检验潜在的危险因素。这第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页个测试需要持续几个小时，从而建立各部分的最终温度。然后，用红外温度计或热电偶进行检测，最后将测量结果与安全规范(例如：最大PCB温度或结温)进行比较。热稳定测试中，无论是功放还是扬声器都不允许任何损坏。测试信号热稳定性测试力图仿真最恶劣的工作环境，此时，音频信号可能来自DVD和电视广播设备，但工程师需要使用标准的信号源，以便每次测试时得到相同的结果。建立最终的条件后，测试应保证稳定的温度读数。当正弦波建立稳定的读数后，它们并不是模拟音乐或语音信号源，因为这些信号的幅度是随时间变化的，信号幅度范围从静音到过驱动(箝位)。幅度分布由振幅因数描述，它是(音乐或语音信号源)峰值功率与平均功率的比值，用dB表示，以下统称为峰均比。可以考虑下面表1列出的信号。表1.真实信号及其对应的峰值SignalCrestFactorDescriptionSinewave3dBPeakvalueofsinewavesis1.42xhigherthantheRMSvalue.Sinewaveclippedto10%THD1.9dBClippingreducesthepeakby23%,theRMSvalueonlyby12%oftheirunclippedvalues.Thisreducestheratioby1.1dB.Squarewave0dBTheabsolutevoltageisconstant,thereforepeaksequaltheRMSvoltage.Burstsignal,50%dutycycle3dBmorethancontinuoussignalTheRMSof1(on)and0(off)is0.707.ReducingtheRMSvalueby3dBwhilekeepingthepeakvalueincreasestheratioby3dB.Pinknoise~12dBIdealnoisehasGaussianamplitudedistributionand,therefore,infinitepeaksandcrestfactor.Realimplementations(noisegenerators,testCDs)haveapproximately12dB.RockmusicUpto12dBThisvalueisfoundwhenanalyzingheavymodulatedcommercialaudioCDs.按照表1，可以得到与真实信号非常接近的仿真信号。到目前为止，我们一直都在讨论信号源，而我们真正关心的是对应于放大器输出信号的热性能。信号链路有音量和声音控制，允许提供一定增益，但是固定的电源电压限制了...
