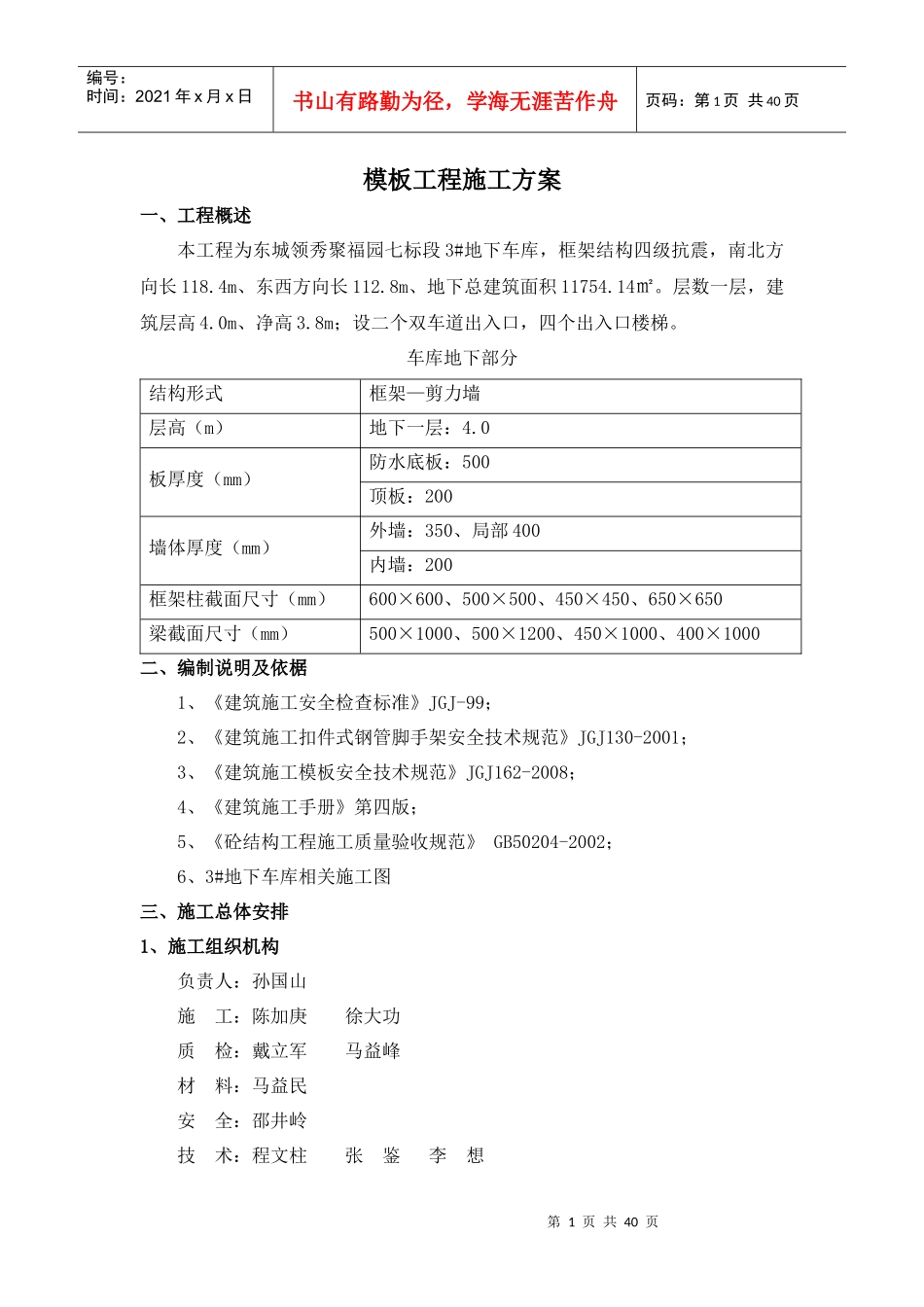

第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共40页模板工程施工方案一、工程概述本工程为东城领秀聚福园七标段3#地下车库，框架结构四级抗震，南北方向长118.4m、东西方向长112.8m、地下总建筑面积11754.14㎡。层数一层，建筑层高4.0m、净高3.8m；设二个双车道出入口，四个出入口楼梯。车库地下部分结构形式框架—剪力墙层高（m）地下一层：4.0板厚度（mm）防水底板：500顶板：200墙体厚度（mm）外墙：350、局部400内墙：200框架柱截面尺寸（mm）600×600、500×500、450×450、650×650梁截面尺寸（mm）500×1000、500×1200、450×1000、400×1000二、编制说明及依椐1、《建筑施工安全检查标准》JGJ-99；2、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001；3、《建筑施工模板安全技术规范》JGJ162-2008；4、《建筑施工手册》第四版；5、《砼结构工程施工质量验收规范》GB50204-2002；6、3#地下车库相关施工图三、施工总体安排1、施工组织机构负责人：孙国山施工：陈加庚徐大功质检：戴立军马益峰材料：马益民安全：邵井岭技术：程文柱张鉴李想第2页共40页第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共40页保管：邓克超2、质量保证体系组长：孙国山副组长：戴立军陈加庚组员：徐大功程文柱邵井岭李想马益峰3、安全保证体系：组长：孙国山副组长：陈加庚邵井岭组员：徐大功戴立军李想张鉴马益峰四、施工准备计划1、技术准备：（1）、根据施工组织设计、施工图纸要求计算模板配置数量，确定各部位模板施工方法，编制模板设计施工方案。（2）、技术负责人及主管工长对操作班组做好方案、技术交底岗前培训，明确模板加工、安装标准及要求。（3）、根据施工进度，现场技术员提前制定模板所需材料进场计划。2、生产准备：（1）、人员准备：序号分工一组（人）二组（人）施工准备阶段木料加工1010模板拼装1010基础施工阶段模板运输、安装、拆除1010模板清理、刷脱模剂66主体施工阶段模板运输、安装、拆除3030模板清理、刷脱模剂66（2）、机械准备：序号名称数量序号名称数量1压刨25手提锯82圆盘锯36吹风机23砂轮切割机57手用电钻6第3页共40页第2页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共40页4电焊机5（3）、现场准备：在木工加工场加工木模板及其附件和方木。在施工现场东侧专设一块模板堆放区（设置在塔吊的吊装半径内），便于直接运输到施工部位。墙柱木模板应放置在模板插口架内。（4）、运输准备：多层板在加工区组装成模板，包括柱模、梁模板，然后用自制手推车推至现场，现场安装用塔吊吊运。3、模板加工：（1）、模板加工应按照模板方案要求进行加工，整块模板锯开后，边缘要用平刨刨平，以延长模板使用寿命。（2）、背楞与面板及柱箍的两个接触面应用压刨刨平整，而且用在同一块模板上的木方高度要严格一致，以确保面板、背楞及柱箍接触良好协同工作。（3）、木方之间的接头位置应相互错开，接头处错开木方不小于500mm。（4）、龙骨与顶板连接的钉头一定要钉死，不能凸出或凹进板面，否则拆模时极容易造成混凝土表面损伤，影响砼外观质量。（5）、现场支柱模时，如发现背楞与柱箍之间有缝隙，可将木楔子塞入缝内，保证接触严密。（6）、顶板支模用的主、次龙骨都需过刨，以确保支撑平整。4、模板组装：模板的组装应严格按照设计图纸、规范及工艺规程的要求进行，做到尺寸准确，支撑稳固，拼缝严密。5、流水段：根据现场施工的实际情况将车库以后浇带为界施工分为四个流水节拍施工：即M～W/1～10轴线为一个流水段、A～M/1～10轴线为一个流水段、M～W/11～18轴线为一个流水段、A～M/11～21轴线为一个流水段。五、模板工程方案设计（一）、模板材料选择1、面板第4页共40页第3页共40页止水对拉螺栓外墙模板蝴蝶卡编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共40页现浇构件模板面板选用1800mm×900mm×15mm漆面胶合板。2、档抖模板档料选用50×80mm松方木，要求材质优良，无弯曲、节结、腐朽现象。3、支撑墙模板外楞、板承重支撑架、柱箍...
