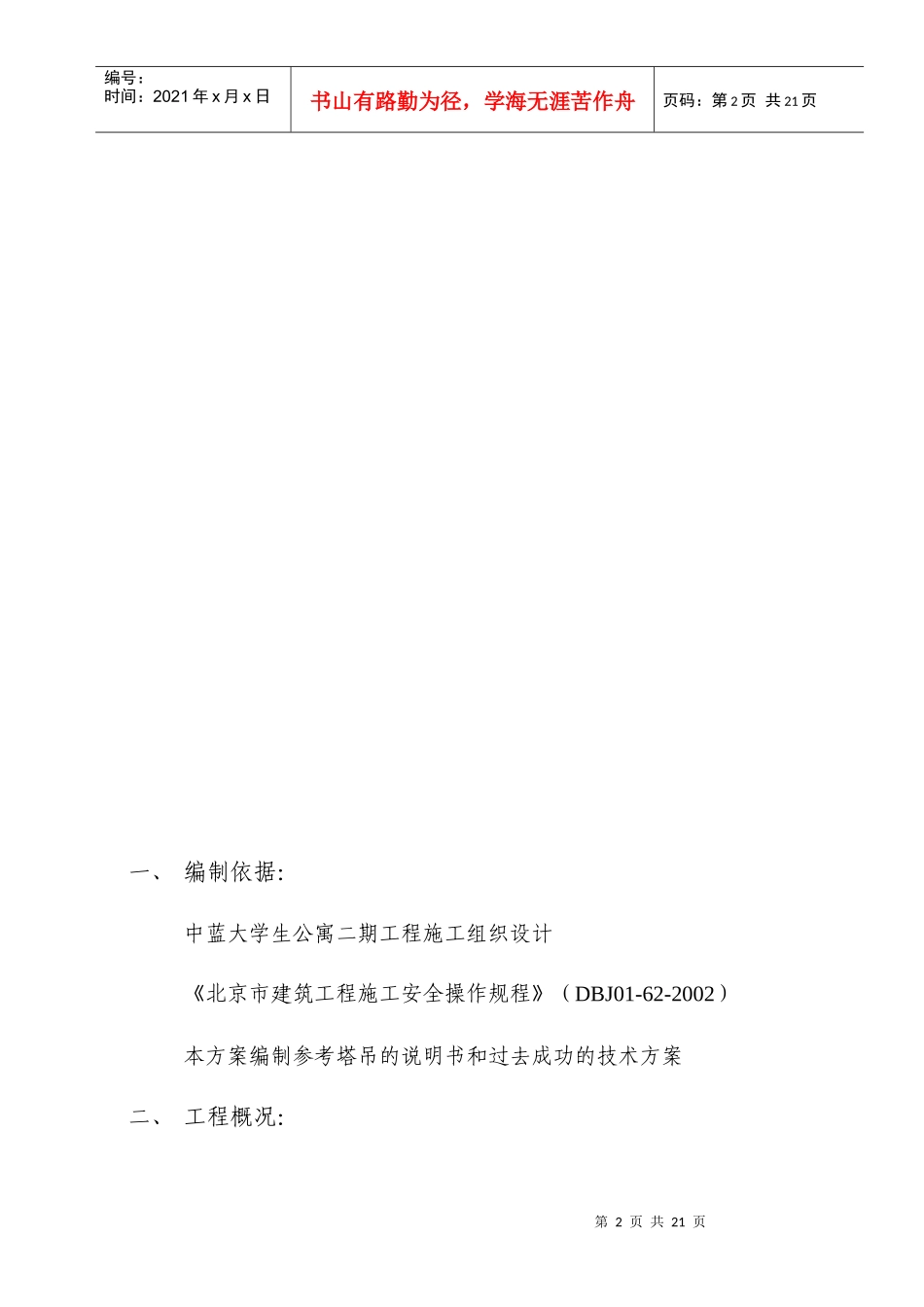

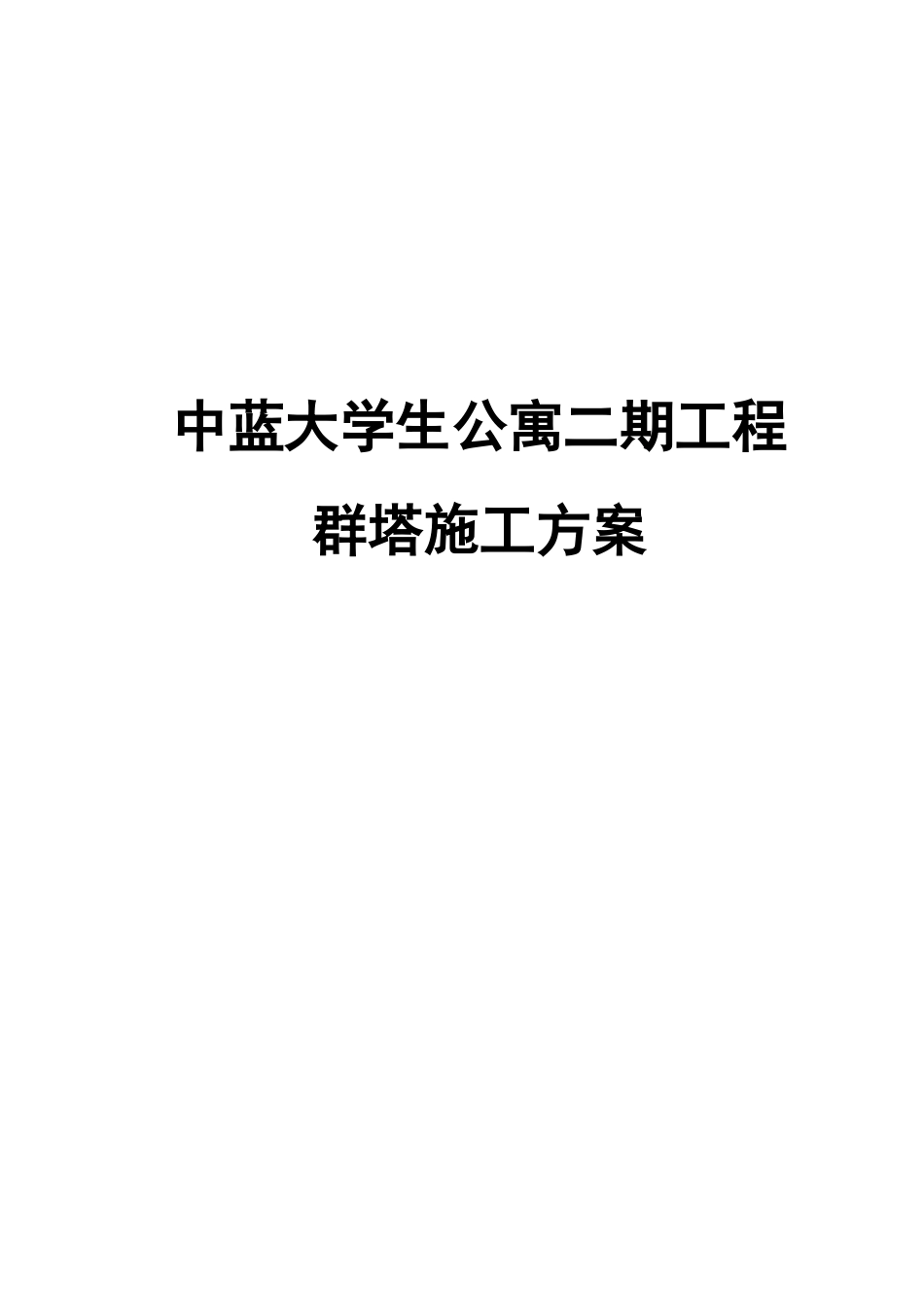

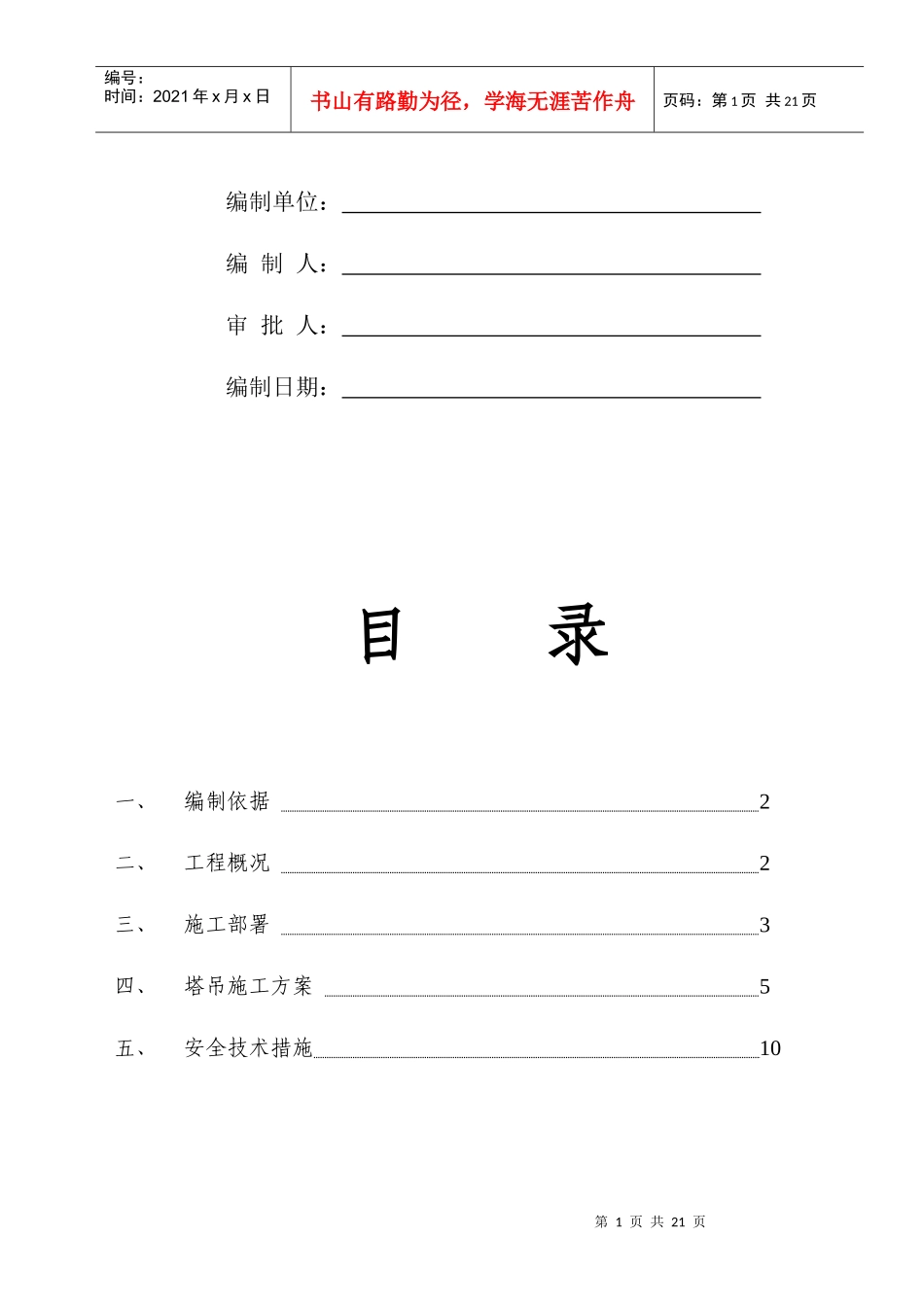

中蓝大学生公寓二期工程群塔施工方案第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页编制单位：编制人：审批人：编制日期：目录一、编制依据2二、工程概况2三、施工部署3四、塔吊施工方案5五、安全技术措施10第2页共21页第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页一、编制依据：中蓝大学生公寓二期工程施工组织设计《北京市建筑工程施工安全操作规程》（DBJ01-62-2002）本方案编制参考塔吊的说明书和过去成功的技术方案二、工程概况：第3页共21页第2页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共21页中蓝大学生公寓二期工程位于北京市朝阳区定福庄东街4号中国传媒大学西院内，地处五环路以外，东侧为定福庄东街，南侧为中国传媒大学学生公寓，北侧为北京管乐器材厂，西侧为水电二公司宿舍。本工程建筑物东侧最窄处距离建筑红线7.5m，北侧距离建筑红线22m，西侧距离建筑红线27.8m，南侧距离围墙7m，施工现场狭小。本工程地下两层，地上十七层，总建筑面积47020m2。建筑长度东西方向86.2m，南北方向长65.7m。建筑布局为主体加裙房，框架-剪力墙结构，主体呈“L”形内走道布局方式，建筑物高度为女儿墙距地高度为62.2m。单层建筑面积大，剪力墙少，框架梁跨度为6m、8.2m、10.2m和9m四种，地上框架柱采用定型柱模，剪力墙采用拼装式大模板施工，电梯井筒采用定型筒模施工。根据中国传媒大学中蓝学生公寓二期工程施工图的轴线尺寸及高度，决定在拟建建筑物南侧选用一台QTZ5515A型塔吊，塔吊臂长55m；北侧选用一台QTZ5513型塔吊，北侧塔吊臂长50m。北侧塔吊附着一次，南侧塔吊附着两次。塔吊基础距离楼基础外缘0.8m，塔吊基础顶标高为-2.0m。第一次第4页共21页第3页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共21页立设高度北侧为45m左右，南侧为30m左右，均高出塔吊大臂回转半径范围内的建筑物高度（水塔高度26m，南侧学生公寓18.6m）。三、施工部署：１.塔吊布署：根据本工程结构特点及建筑长度，南侧塔吊选用QTZ5515A，臂长55m，北侧塔吊选用QTZ5513，臂长45m。序号位置塔吊型号工作半径（m）使用日期1南侧QTZ5515552006.8.152北侧QTZ5513452006.8.15２.因本工程施工场地狭小，塔吊采用桩基础施工，需在土方开挖前进行桩基础及连梁施工。土方开挖后现场吊车无法通行，在土方开挖至-4m时，利用东侧基槽坡道和基槽放置塔吊零件，安装塔吊。３.组织机构：第5页共21页第4页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共21页项目经理殷明良使用单位技术负责人：史金兴安全负责人：霍彬租赁单位技术负责人：何靖宇安全负责人：徐勇第6页共21页第5页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共21页四、塔吊施工方案：１.塔吊选型、定位：因拟建建筑物北侧4-11轴线长度59.4m，南侧1-10轴线76m，南北方向A-K长度为65.7m，且在E轴和G轴处东西方向有伸缩，为保证在塔吊回转半径范围内建筑物无南塔机长：田小勇司机：杨红艳司机：孙高亮信号工：朱洪涛2#塔机长：王保证司机：张伟司机：信号工：龚荣第7页共21页第6页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共21页死角，在北侧7-8轴间中间立型号为QTZ5513型塔吊，塔吊臂长45m，塔吊中心距离K轴5400mm，距离7轴4100mm。在南侧5-6轴间选用QTZ5515A型塔吊，塔吊臂长55m，塔吊中心距离A轴5100mm，距离5轴4100mm。考虑本工程为框架-剪力墙结构，框架柱采用定型柱模施工，钢质柱模较重，故选用大臂端部吊重1.3t以上的塔吊。塔吊具体位置见附图：２.南侧塔吊基础：因南侧建筑物距离围墙较近，塔吊支设处无足够空间保证土方开挖坡度，采用10根护坡桩支护，桩径600mm。塔吊基础混凝土灌注桩顶标高-4.00m，灌注桩在土方开挖前，与护坡桩同时施工。灌注桩上侧甩出的钢筋与塔吊基础钢筋相连接，以保证塔吊基础的稳定。塔吊基础为6000*6000*600mm，C40混凝土，绑扎双层双向钢筋Φ20＠200。３.北侧塔吊基础：...
