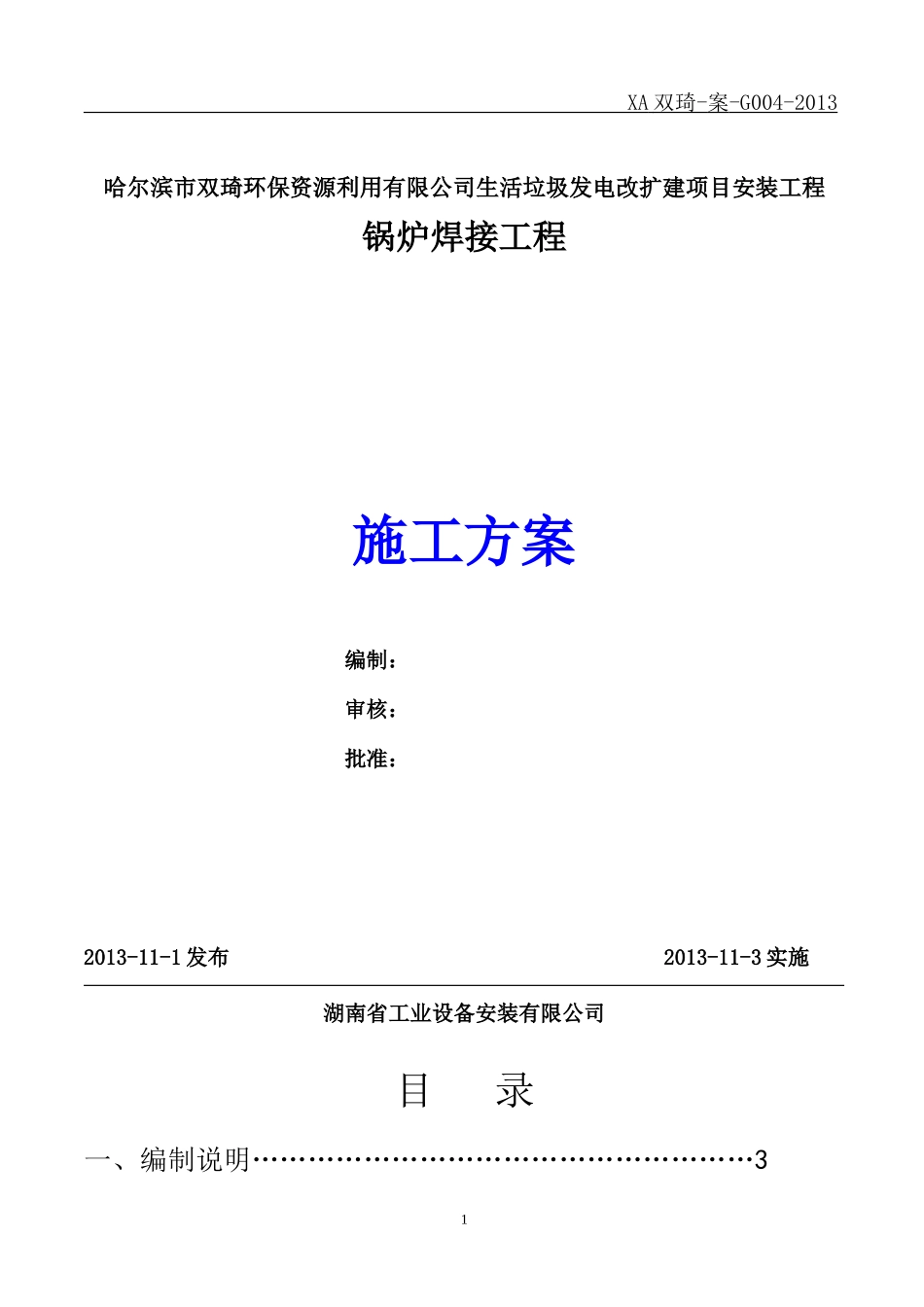

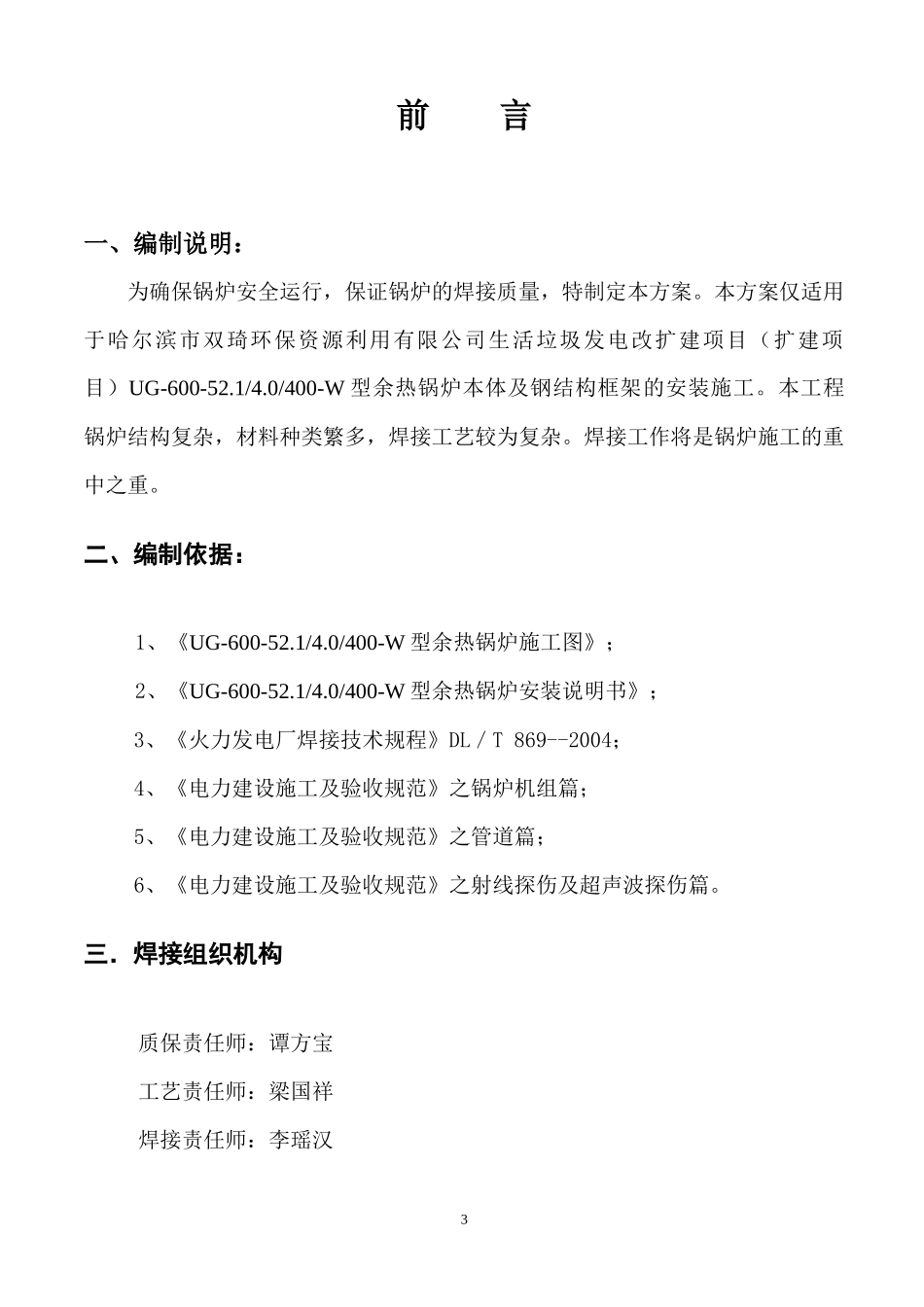

XA双琦-案-G004-2013哈尔滨市双琦环保资源利用有限公司生活垃圾发电改扩建项目安装工程锅炉焊接工程施工方案编制：审核：批准：2013-11-1发布2013-11-3实施湖南省工业设备安装有限公司目录一、编制说明………………………………………………31二、编制依据………………………………………………3三、焊接组织机构…………………………………………3四、受热面焊缝统计一览表………………………………3五、焊材使用………………………………………………6六、焊接规范要求…………………………………………8七、焊前准备………………………………………………10八、焊接工艺………………………………………………13九、主要焊接方法…………………………………………21十、质量检验………………………………………………25十一、焊接工程交工及验收………………………………272前言一、编制说明：为确保锅炉安全运行，保证锅炉的焊接质量，特制定本方案。本方案仅适用于哈尔滨市双琦环保资源利用有限公司生活垃圾发电改扩建项目（扩建项目）UG-600-52.1/4.0/400-W型余热锅炉本体及钢结构框架的安装施工。本工程锅炉结构复杂，材料种类繁多，焊接工艺较为复杂。焊接工作将是锅炉施工的重中之重。二、编制依据：1、《UG-600-52.1/4.0/400-W型余热锅炉施工图》；2、《UG-600-52.1/4.0/400-W型余热锅炉安装说明书》；3、《火力发电厂焊接技术规程》DL／T869--2004；4、《电力建设施工及验收规范》之锅炉机组篇；5、《电力建设施工及验收规范》之管道篇；6、《电力建设施工及验收规范》之射线探伤及超声波探伤篇。三．焊接组织机构质保责任师：谭方宝工艺责任师：梁国祥焊接责任师：李瑶汉3检验责任师：雷章军无损检测责任师：黄福鸿材料设备责任师：李晖四．受热面焊缝统计一览表4序号分项工程名称焊口数量焊件规格及材质焊接方法焊接材料硬度无损探伤比例接头类别焊口光谱热处理工艺前墙水冷壁392φ76×620G/GB5310WSTIG-J5025%Ⅱ前隔墙水冷壁312φ76×620G/GB5310WSTIG-J5025%Ⅱ148φ76×4.520G/GB531028φ76×4.520G/GB5310后隔墙水冷壁240φ76×4.520G/GB5310WSTIG-J5025%Ⅱ后墙水冷壁20φ76×620G/GB5310WSTIG-J5025%Ⅱ408φ76×4.520G/GB5310前部左侧墙水冷壁90φ76×620G/GB5310WSTIG-J5025%Ⅱ134φ76×4.520G/GB5310前部右侧墙水冷壁90φ76×620G/GB5310WSTIG-J5025%Ⅱ134φ76×4.520G/GB5310尾部左侧墙水冷壁310φ57×4.520G/GB5310WSTIG-J5025%Ⅱ尾部右侧墙水冷壁310φ57×4.520G/GB5310WSTIG-J5025%Ⅱ尾部中间隔墙水冷壁22φ76×620G/GB5310WSTIG-J5025%Ⅱ164φ89×620G/GB5310过热器560φ45×420G/GB5310WSTIG-J5025%Ⅱ480φ45×412Cr1MoVG/GB5310TIG-R315%100%160φ45×420G—15CrMoGTIG-J50省煤器88φ76×620G/GB5310WSTIG-J5025%Ⅱ蒸发器156φ60×520G/GB5310WS、DSTIG-J5025%Ⅱ156φ76×920G/GB5310一级过热器出口集箱至集汽集箱的连接管10φ273×1620G/GB5310WS、DSTIG-J50、J50725%Ⅱ5省煤器进水口管4φ89×720G/GB5310WS、DSTIG-J5025%Ⅱ3φ133×820G/GB5310集箱间焊口2φ377×3020G/GB5310WS、DSTIG-J50、J50725%Ⅱ2φ325×3020G/GB531016φ273×2520G/GB53104φ273×2220G/GB531032φ219×2020G/GB531022φ219×1320G/GB531015φ168×1820G/GB5310顶部连接管23φ273×1620G/GB5310WS、DSTIG-J50、J50725%Ⅱ20φ219×1320G/GB53105φ168×1120G/GB53109φ133×820G/GB53104φ89×720G/GB5310下降管4φ273×2520GGB5310WS、DSTIG-J50、J50725%Ⅱ2φ273×2220GGB531034φ273×1620GGB531018φ219×1320G/GB531018φ168×1120G/GB5310手孔20φ108×1020G/GB5310WS、DSTIG-J50、J50725%Ⅱ6五、焊材使用焊材保管、烘烤、发放、回收规定1、入库验收管理(1)焊接材料质量证件标明的批号、名称、规格型号等必须与实物标记相符。(2)经验收合格的焊接材料，检验人员应以质量证件自编号为标记内容，逐件箱（捆）作实物标记，并盖章确认。2、焊材库管理(1)焊材库的贮存室密封性能必须良好，并配备去湿机，温、湿度仪表。室内相对湿度应控制在60％以下，温度应控制在5℃以上。(2)...
