某城市花园香榭宫桩基工程施工方案VIP免费

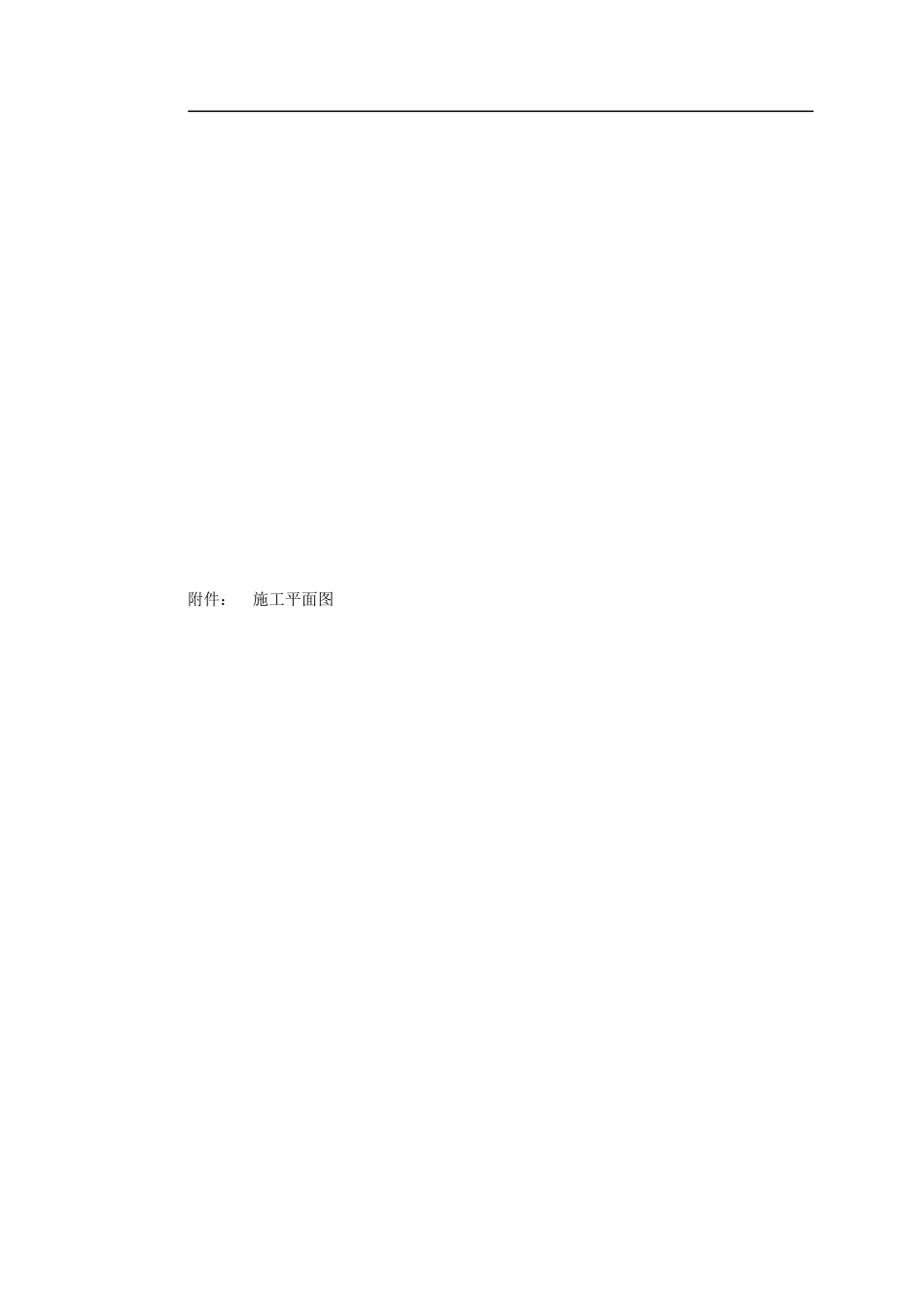

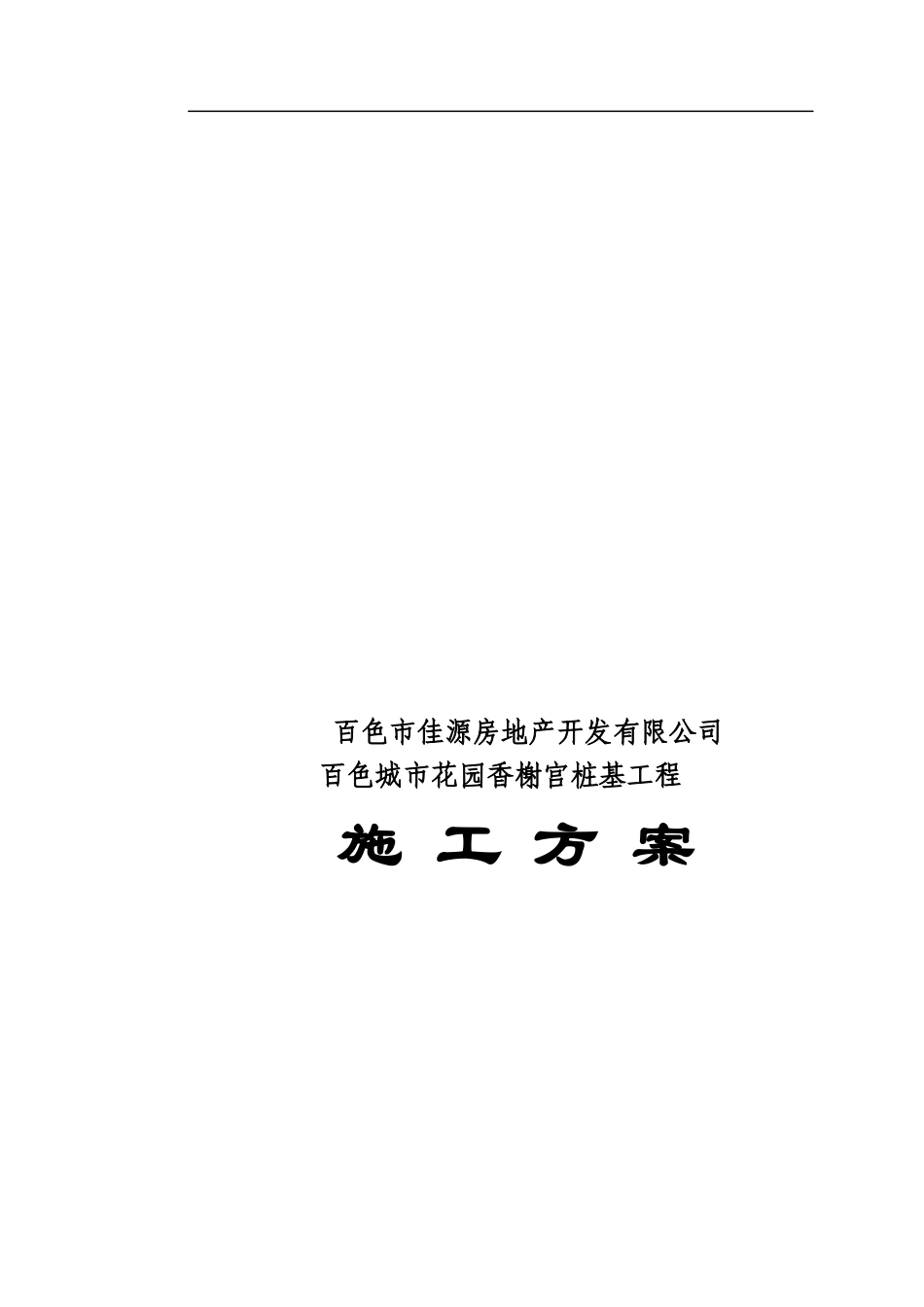

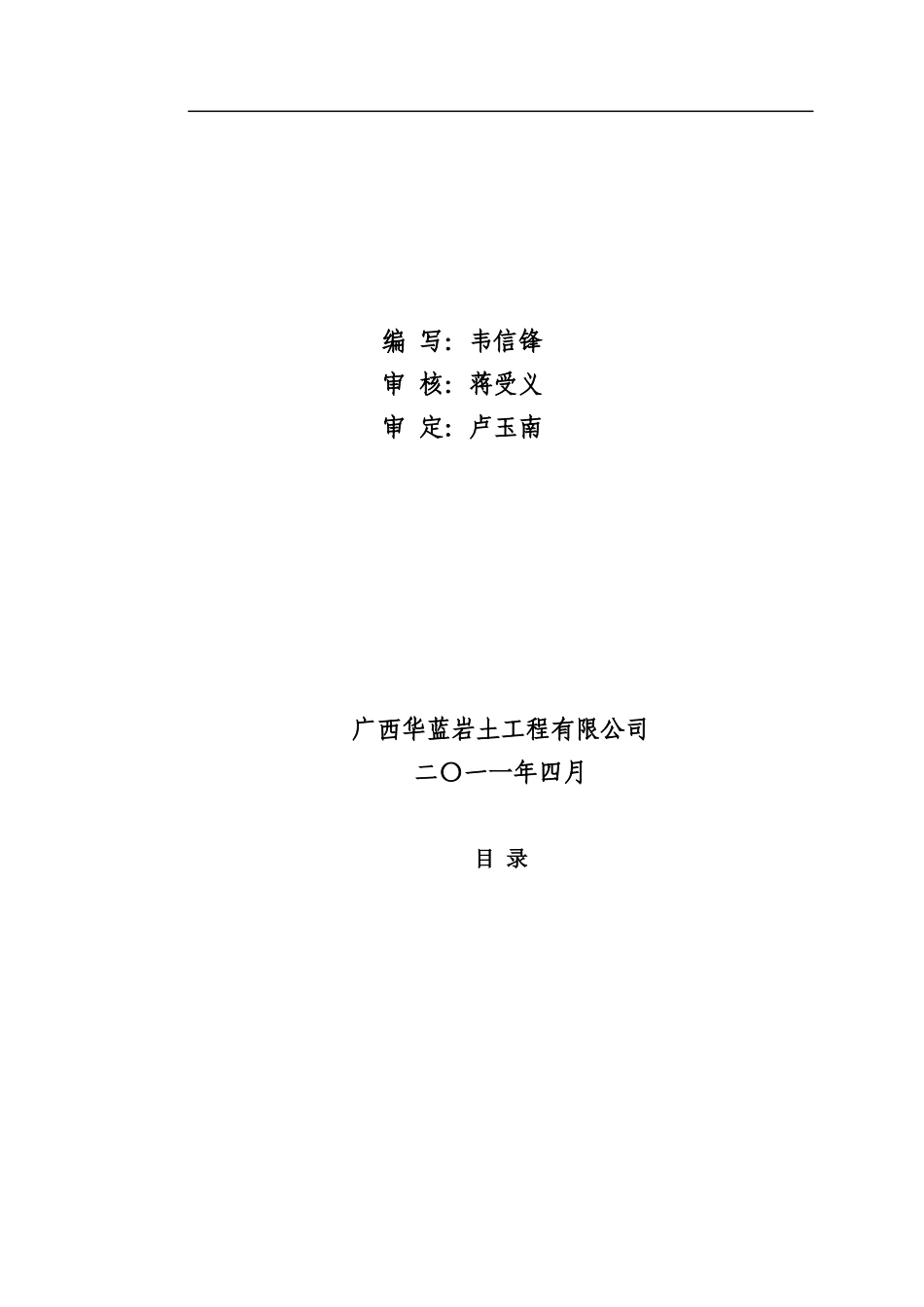

百色市佳源房地产开发有限公司百色城市花园香榭宫桩基工程施工方案编写：韦信锋审核：蒋受义审定：卢玉南广西华蓝岩土工程有限公司二〇一一年四月目录附件：施工平面图第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页编制说明㈠、编制内容百色城市花园香榭宫桩基工程施工组织设计。㈡、编制依据1、本公司ISO9002质量体系文件。2、岩土工程勘察报告。4、百色城市花园香榭宫《桩位平面图》。5、技术规范、质量标准⑴、GB50007-2002《建筑地基基础设计规范》⑵、GB50202-2002《建筑地基基础工程施工质量验收规范》⑶、GB50204-2002《混凝土结构工程施工质量验收规范》⑷、GB50300-2001《建筑工程施工质量验收统一标准》(5)、JGJ94-2008《建筑桩基技术规范》(6)、JGJ18-2003《钢筋焊接及验收规程》(7)、GB50107-2009《混凝土强度检验评定标准》(8)、JGJ106-2003《建筑基桩检测技术规范》6、类似工程施工经验。第2页共36页第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页第一章工程概况㈠、工程简介1、工程名称：百色城市花园香榭宫桩基工程。2、工程地点：百色市高速公路百色出口附近。3、建设单位：百色市佳源房地产开发有限公司。4、设计单位：浙江省建筑科学设计研究院。5、工程规模：拟建的百色城市花园香榭宫1#～8#楼，框架结构，17+1层，建筑面积69170.5m2。㈡、工程的主要技术参数、设计技术要求及工程量1、本工程建筑标高±0.00相当于绝对标高：1#～6#楼137.500m，地下室、7#楼和8#楼137.700m。2、本工程基桩采用长螺旋钻孔压灌桩，桩端嵌入砾砂或卵石层、砂岩层；桩径分为两种，“”型桩身直径600mm，“”型桩身直径800mm，桩端进入层砂岩层深度不小于2倍桩径；“”型桩身直径600mm，桩端进入砾砂或卵石层深度不小于2倍桩径。桩长表楼号Ra及桩长±0.00承台面标高1Φ600,Ra=2000kN，桩长21m(相对ZK2)。137.500m-5.150mΦ800,Ra=2900kN，桩长21m(相对ZK2)。第3页共36页第2页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共36页2Φ600,Ra=2000kN，桩长16m(相对ZK8)。137.500m-5.150mΦ800,Ra=2900kN，桩长16m(相对ZK8)。3Φ600,Ra=1800kN，桩长17m(相对ZK14)。137.500m-5.150mΦ800,Ra=2600kN，桩长17m(相对ZK14)。4Φ600桩,Ra=700kN，桩长8m。137.500m-7.500mΦ600桩,Ra=2000kN，桩长21m(相对ZK26)。Φ800,Ra=2950kN，桩长21m(相对ZK26)。5Φ600,Ra=700kN，桩长8m。137.500m-7.500mΦ600,Ra=2000kN，桩长20m(相对ZK28)。Φ800桩,Ra=2950kN，桩长20m(相对ZK28)。6Φ600,Ra=1450kN，桩长18m(相对ZK36)。137.500m-5.150mΦ800,Ra=2150kN，桩长18m(相对ZK36)。7Φ600,Ra=700kN，桩长8m。137.700m-6.650mΦ600,Ra=1550kN，桩长20m(相对ZK50)。Φ800,Ra=2300kN，桩长20m(相对ZK50)。8Φ600,Ra=700kN，桩长8m。137.700m-6.650mΦ600,Ra=1350kN，桩长16m(相对ZK55)。Φ800,Ra=2000kN，桩长16m(相对ZK55)。第4页共36页第3页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共36页地下室Φ600,Ra=1550kN；137.700m-5.150mΦ800,Ra=2300kN；-5.900m3、桩顶标高桩顶标高＝承台顶标高－承台高度（换算成m）＋0.1,相对于Φ600的桩；桩顶标高＝承台顶标高－承台高度（换算成m）＋0.05,相对于Φ800的桩。承台高度表承台编号承台高度（m）承台编号承台高度（m）CT1-1CT1-2CT1-30.80CT4-1aCT4-2(2#、6#楼)CT6-2(1#、2#楼)2.90CT2-1CT4-11.30CT4-2(7#、8#楼)CT6-2(4#、5#楼)1.40CT2-2CT2-2aCT3-1CT3-2CT3-1aCT5-1CT6-11.60CT10.80CT2CT2a1.204、本工程桩基所用桩身混凝土采用C30，φ为Ⅰ级钢，φ为Ⅱ级钢，焊条E43，钢筋笼净保护层为50mm。钢筋笼的接头采用焊接，加劲箍与主筋焊接。5、压灌桩施工在钻孔、清理弃土、压灌混凝土及下钢筋笼四个工序中要有严格的管理措施，确保成桩质量，并认真做好施工记录。第5页共36页第4页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共36页6、长螺旋压灌桩的施工要求应按《JGJ94-2008建筑桩基技...
