烟厂钢结构施工方案VIP免费

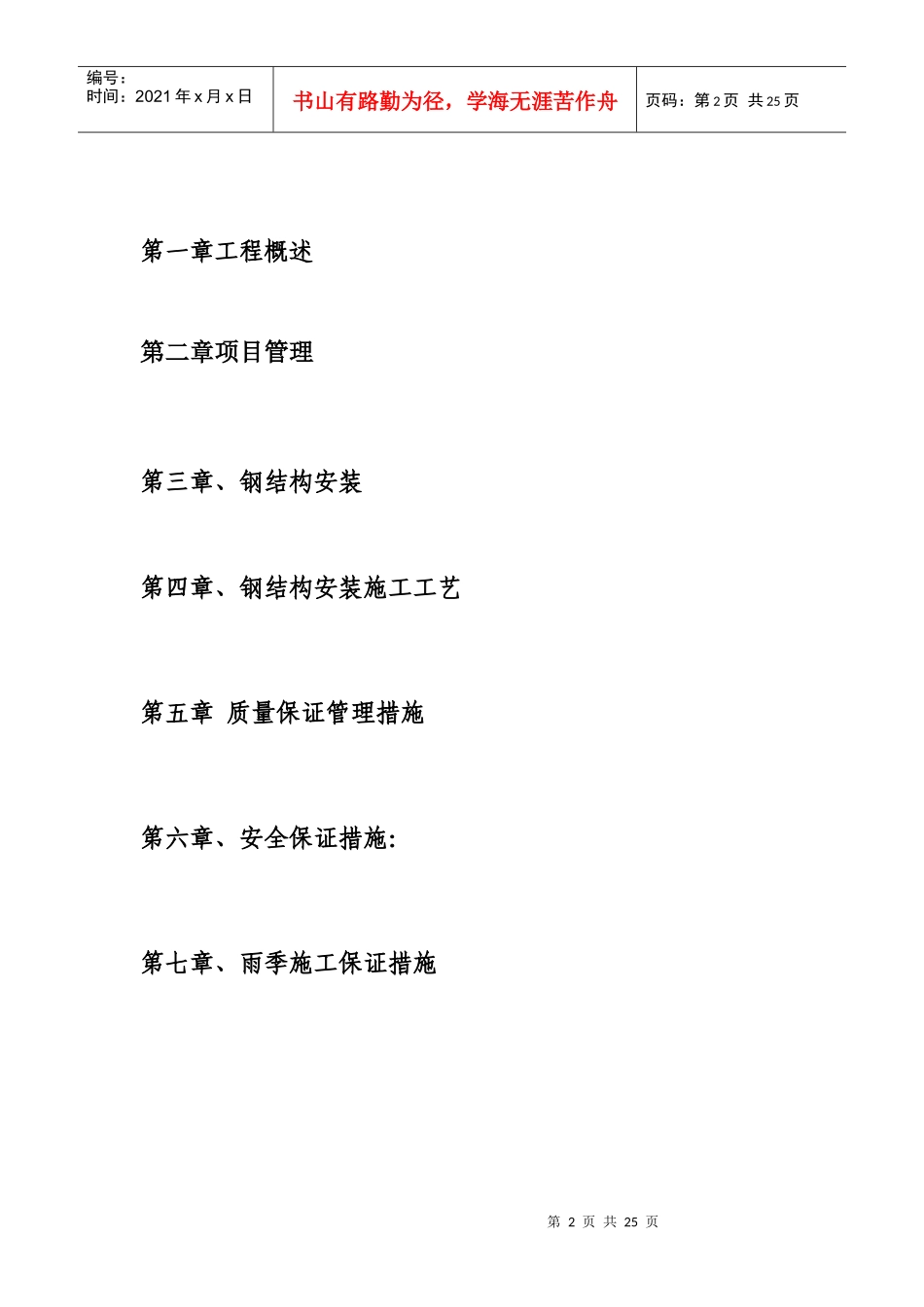

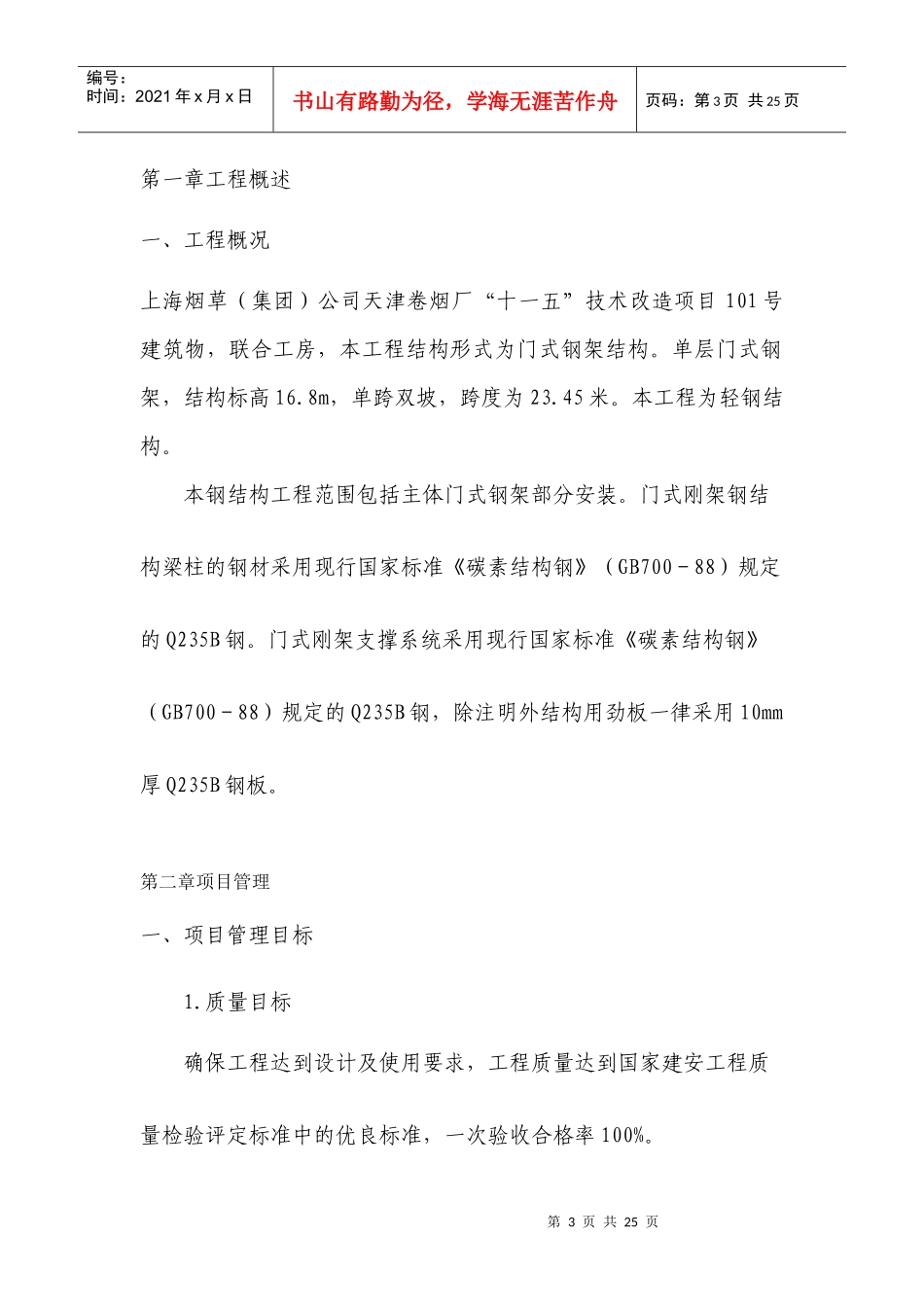

第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页项目名称：上海烟草（集团）公司天津卷烟厂“十一五”技术改造项目钢结构施工方案天津建工工程总承包有限公司钢结构工程分公司目录第2页共25页第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页第一章工程概述第二章项目管理第三章、钢结构安装第四章、钢结构安装施工工艺第五章质量保证管理措施第六章、安全保证措施：第七章、雨季施工保证措施第3页共25页第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共25页第一章工程概述一、工程概况上海烟草（集团）公司天津卷烟厂“十一五”技术改造项目101号建筑物，联合工房，本工程结构形式为门式钢架结构。单层门式钢架，结构标高16.8m，单跨双坡，跨度为23.45米。本工程为轻钢结构。本钢结构工程范围包括主体门式钢架部分安装。门式刚架钢结构梁柱的钢材采用现行国家标准《碳素结构钢》（GB700－88）规定的Q235B钢。门式刚架支撑系统采用现行国家标准《碳素结构钢》（GB700－88）规定的Q235B钢，除注明外结构用劲板一律采用10mm厚Q235B钢板。第二章项目管理一、项目管理目标1.质量目标确保工程达到设计及使用要求，工程质量达到国家建安工程质量检验评定标准中的优良标准，一次验收合格率100%。第4页共25页第3页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共25页2．工期目标按照建设方对工期的要求，通过合理的施工方法与管理制度满足工期的要求。3.安全目标确保无重大安全事故发生。二、主要岗位的职责1．项目经理的职责1）按授权范围负责项目合同的全面履约；2）参与专业的合同谈判，并认真履行与业主签定的合同；3）组织编写工程总结，参与公司组织召开的项目制造成本测算会议；4）主持编制项目质量计划和施工组织设计；5）是项目安全生产的第一责任者，工程质量的第一责任人。2．质量负责人1）全面负责项目质量检查监督工作。2）对重点重要部位及工序实施全过程跟踪落实。第5页共25页第4页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共25页3．安全负责人1）对项目各项安全生产管理制度的贯彻与落实情况进行检查和具体指导，及时发现薄弱环节或失控部位，并提出整改意见，并跟踪复查。2）查处违章指挥、违章操作、违反劳动纪律的行为和人员，督促有关人员对重大事故隐患采取有效的控制措施，必要时可责令其停产并及时报告现场经理。第三章、钢结构安装一、钢结构安装工程1、钢结构安装准备工作钢结构吊装前按照构件明细表核对进场构件，查验质量证明单和设计更改文件，检查验收构件在运输过程中造成的变形情况，并记录在案，发现问题及时进行矫正至合乎规定。对于基础和预埋件，应先检查复核轴线位置，高低偏差，平整度，标高，然后弹出十字中心线和引测标高，并必须取得基础验收的合格资料。安装前在柱第6页共25页第5页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共25页身上绑扎作业用爬梯、吊框、吊索具、拖拉绳等，以便于安装。由于涉及到钢结构制作与安装两方面，又涉及到土建与钢结构之间的关系，因此它们之间的测量工具必须统一。2、钢结构安装该工程系采用一台30t汽吊进行吊装，钢柱吊装采用单机旋转法吊装，梁由机械、人工同时抬升辅助拼装，钢梁扶正翻身起板采用两点起板法。为确保吊装安全和避免吊机停转次数，该工程钢结构吊装按行进路线的先后顺序吊装施工，且吊装时先吊装竖向构件，后吊装平面构件，以减少建筑物的纵向长度安装累计误差。具体施工：1）利用1台30t吊车将各自负责的区域的钢柱首先从Be、Bf轴行吊装，上齐这两轴支撑成为受力体系，然后按1/Bd、Bg-Bq的顺序直至把所有钢柱进行吊装完毕。2）吊装钢柱过程中应当同时进行钢柱的校正。钢柱吊装完毕和校正完毕，进行钢梁的吊装，计划每一刚梁设置三个吊点。第7页共25页第6页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共25页3）吊装钢梁的同时，每两榀之间的系杆同时在钢...
