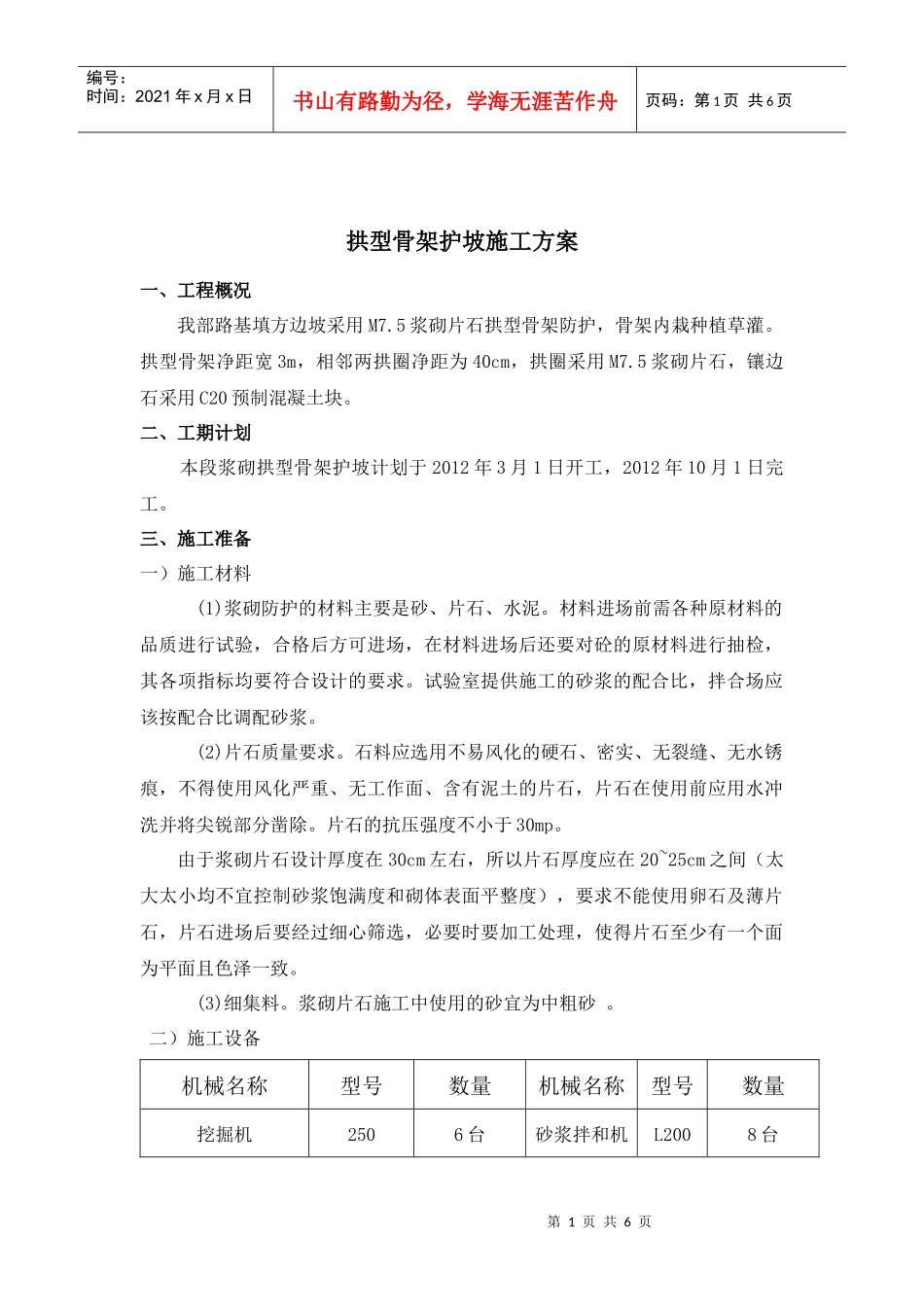

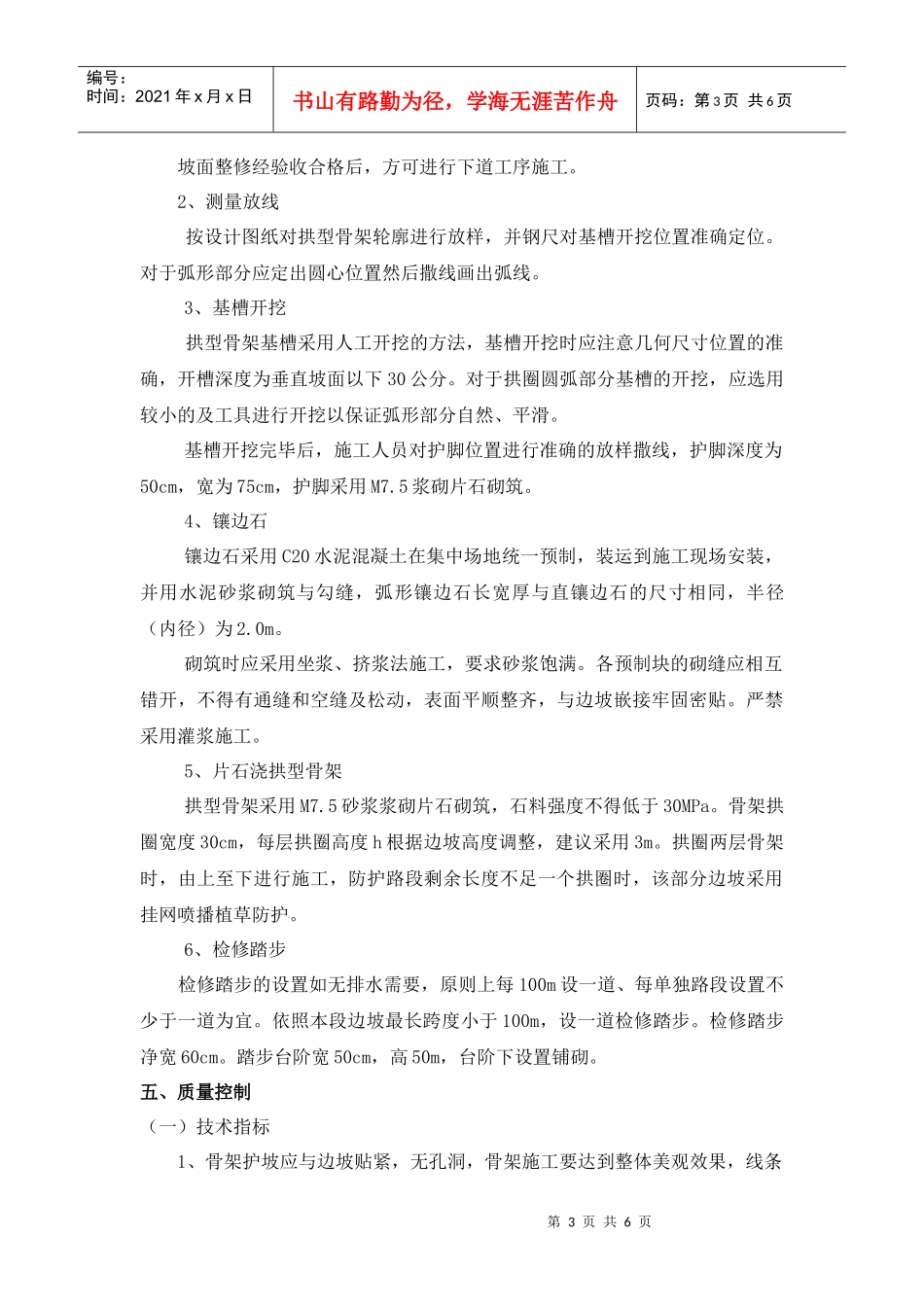

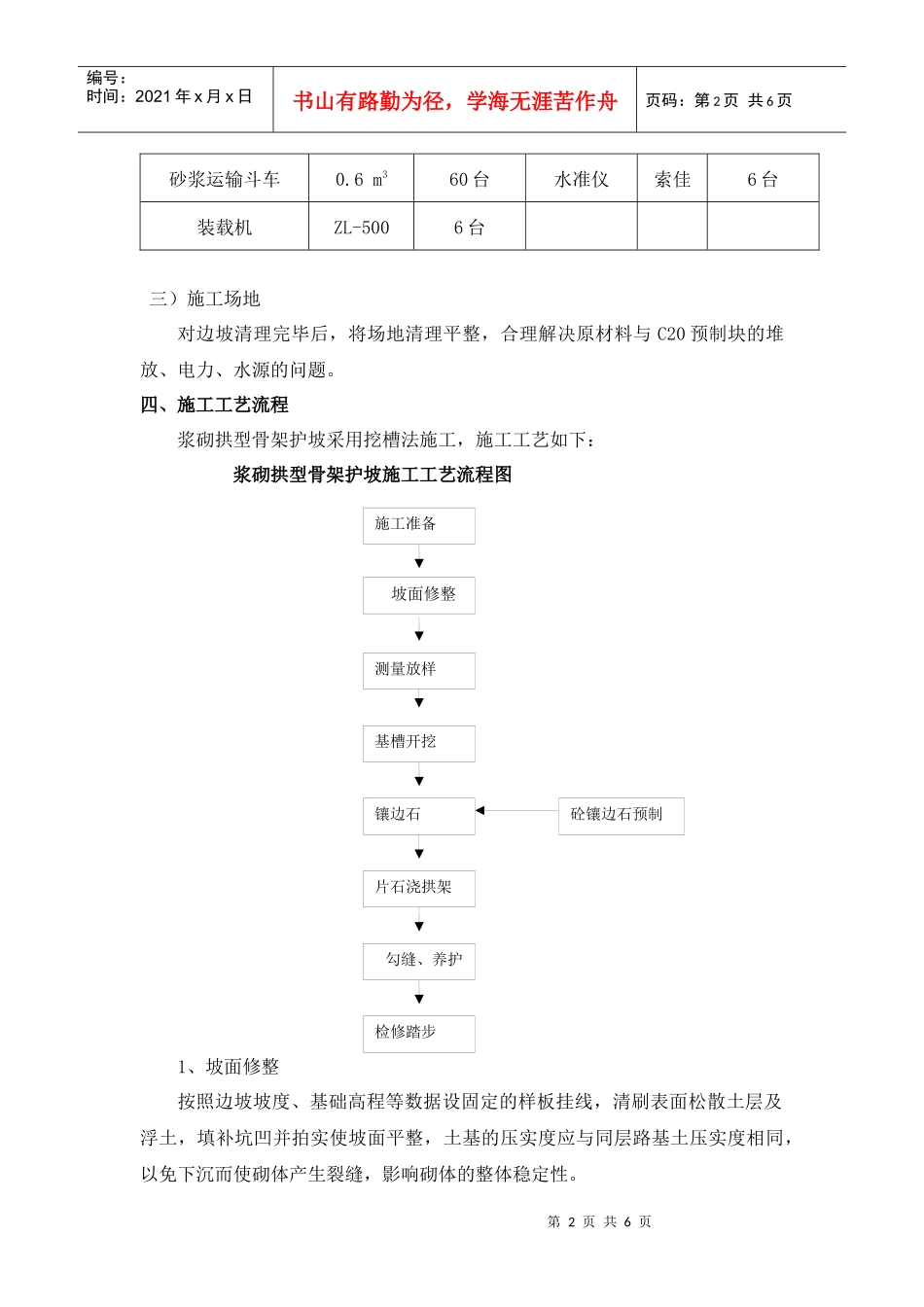

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页拱型骨架护坡施工方案一、工程概况我部路基填方边坡采用M7.5浆砌片石拱型骨架防护，骨架内栽种植草灌。拱型骨架净距宽3m，相邻两拱圈净距为40cm，拱圈采用M7.5浆砌片石，镶边石采用C20预制混凝土块。二、工期计划本段浆砌拱型骨架护坡计划于2012年3月1日开工，2012年10月1日完工。三、施工准备一）施工材料(1)浆砌防护的材料主要是砂、片石、水泥。材料进场前需各种原材料的品质进行试验，合格后方可进场，在材料进场后还要对砼的原材料进行抽检，其各项指标均要符合设计的要求。试验室提供施工的砂浆的配合比，拌合场应该按配合比调配砂浆。(2)片石质量要求。石料应选用不易风化的硬石、密实、无裂缝、无水锈痕，不得使用风化严重、无工作面、含有泥土的片石，片石在使用前应用水冲洗并将尖锐部分凿除。片石的抗压强度不小于30mp。由于浆砌片石设计厚度在30cm左右，所以片石厚度应在20~25cm之间（太大太小均不宜控制砂浆饱满度和砌体表面平整度），要求不能使用卵石及薄片石，片石进场后要经过细心筛选，必要时要加工处理，使得片石至少有一个面为平面且色泽一致。(3)细集料。浆砌片石施工中使用的砂宜为中粗砂。二）施工设备机械名称型号数量机械名称型号数量挖掘机2506台砂浆拌和机L2008台第2页共6页第1页共6页基槽开挖砼镶边石预制镶边石片石浇拱架勾缝、养护检修踏步施工准备测量放样编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页砂浆运输斗车0.6m360台水准仪索佳6台装载机ZL-5006台三）施工场地对边坡清理完毕后，将场地清理平整，合理解决原材料与C20预制块的堆放、电力、水源的问题。四、施工工艺流程浆砌拱型骨架护坡采用挖槽法施工，施工工艺如下：浆砌拱型骨架护坡施工工艺流程图1、坡面修整按照边坡坡度、基础高程等数据设固定的样板挂线，清刷表面松散土层及浮土，填补坑凹并拍实使坡面平整，土基的压实度应与同层路基土压实度相同，以免下沉而使砌体产生裂缝，影响砌体的整体稳定性。坡面修整第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页坡面整修经验收合格后，方可进行下道工序施工。2、测量放线按设计图纸对拱型骨架轮廓进行放样，并钢尺对基槽开挖位置准确定位。对于弧形部分应定出圆心位置然后撒线画出弧线。3、基槽开挖拱型骨架基槽采用人工开挖的方法，基槽开挖时应注意几何尺寸位置的准确，开槽深度为垂直坡面以下30公分。对于拱圈圆弧部分基槽的开挖，应选用较小的及工具进行开挖以保证弧形部分自然、平滑。基槽开挖完毕后，施工人员对护脚位置进行准确的放样撒线，护脚深度为50cm，宽为75cm，护脚采用M7.5浆砌片石砌筑。4、镶边石镶边石采用C20水泥混凝土在集中场地统一预制，装运到施工现场安装，并用水泥砂浆砌筑与勾缝，弧形镶边石长宽厚与直镶边石的尺寸相同，半径（内径）为2.0m。砌筑时应采用坐浆、挤浆法施工，要求砂浆饱满。各预制块的砌缝应相互错开，不得有通缝和空缝及松动，表面平顺整齐，与边坡嵌接牢固密贴。严禁采用灌浆施工。5、片石浇拱型骨架拱型骨架采用M7.5砂浆浆砌片石砌筑，石料强度不得低于30MPa。骨架拱圈宽度30cm，每层拱圈高度h根据边坡高度调整，建议采用3m。拱圈两层骨架时，由上至下进行施工，防护路段剩余长度不足一个拱圈时，该部分边坡采用挂网喷播植草防护。6、检修踏步检修踏步的设置如无排水需要，原则上每100m设一道、每单独路段设置不少于一道为宜。依照本段边坡最长跨度小于100m，设一道检修踏步。检修踏步净宽60cm。踏步台阶宽50cm，高50m，台阶下设置铺砌。五、质量控制（一）技术指标1、骨架护坡应与边坡贴紧，无孔洞，骨架施工要达到整体美观效果，线条第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页整齐、流畅。2、砌体沉降缝或伸缩缝的预留与塞封质量要符合设计要求，接缝平直、塞缝严密。3、沿线路方向每隔10~15m设一道伸缩缝，缝宽2~3cm，缝内全断面填塞沥青麻絮。4、开挖基础时必须定出骨架...
