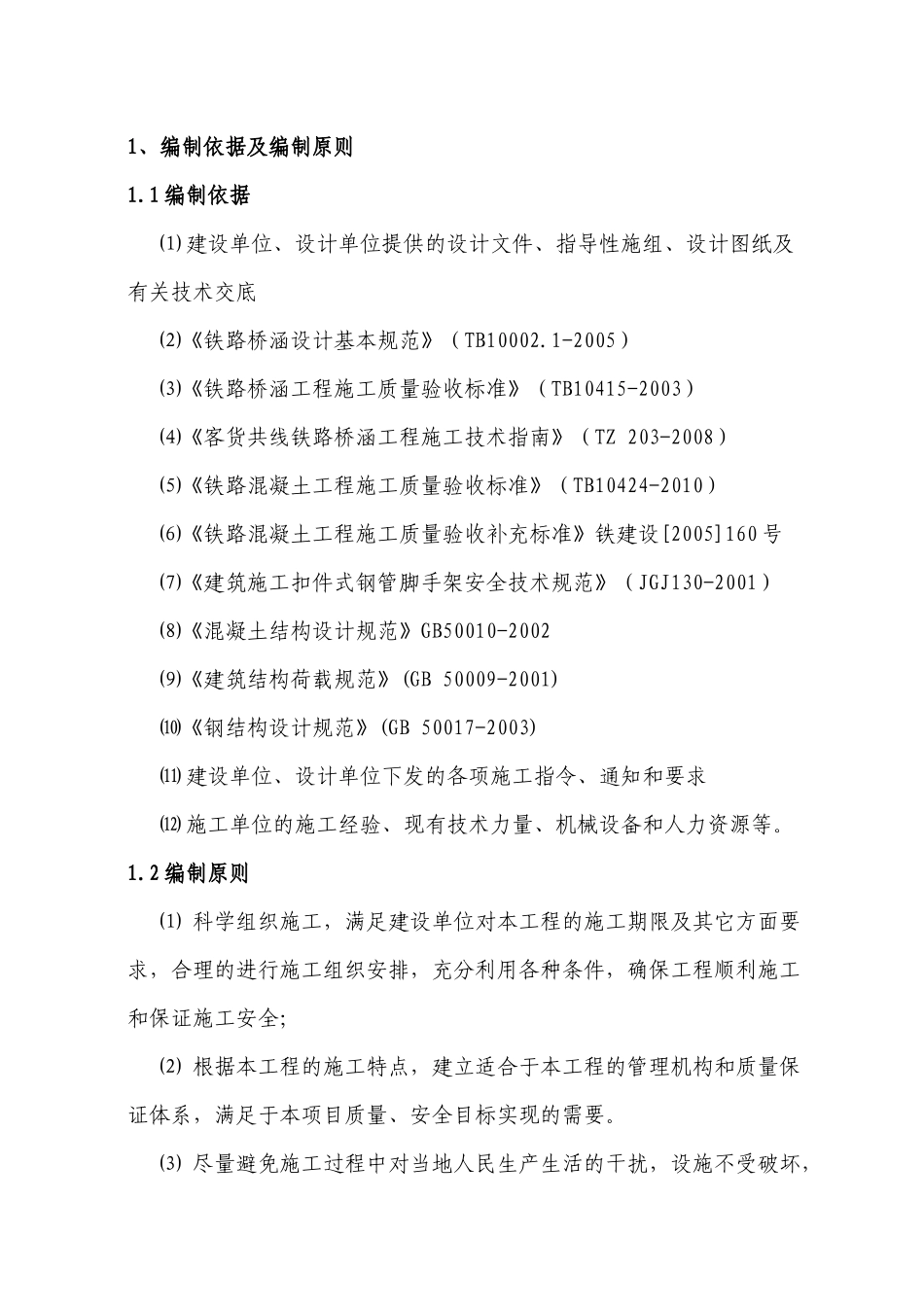

1、编制依据及编制原则1.1编制依据⑴建设单位、设计单位提供的设计文件、指导性施组、设计图纸及有关技术交底⑵《铁路桥涵设计基本规范》（TB10002.1-2005）⑶《铁路桥涵工程施工质量验收标准》（TB10415-2003）⑷《客货共线铁路桥涵工程施工技术指南》（TZ203-2008）⑸《铁路混凝土工程施工质量验收标准》（TB10424-2010）⑹《铁路混凝土工程施工质量验收补充标准》铁建设[2005]160号⑺《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）⑻《混凝土结构设计规范》GB50010-2002⑼《建筑结构荷载规范》(GB50009-2001)⑽《钢结构设计规范》(GB50017-2003)⑾建设单位、设计单位下发的各项施工指令、通知和要求⑿施工单位的施工经验、现有技术力量、机械设备和人力资源等。1.2编制原则⑴科学组织施工，满足建设单位对本工程的施工期限及其它方面要求，合理的进行施工组织安排，充分利用各种条件，确保工程顺利施工和保证施工安全；⑵根据本工程的施工特点，建立适合于本工程的管理机构和质量保证体系，满足于本项目质量、安全目标实现的需要。⑶尽量避免施工过程中对当地人民生产生活的干扰，设施不受破坏，第2页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共31页创造一个良好的施工外部环境。(4)制定环境保护、水土保持、文物保护措施，保护施工现场和临近农田、水井、农业灌溉设施不受破坏。2、工程概况2.1桥址概述桥址主要跨越南北向的总干排沟和辛杨干渠，总干排沟的主要功能为排洪，辛杨干渠主要功能为灌溉，河床与堤岸均为土质，辛杨干渠的堤岸较为规整，在辛杨干渠的一侧有一条3m宽土路，改移至D3K119+390.00处设涵洞通过。辛杨干渠及总干排沟河槽部分与河滩部分界明显，水流平缓。河堤部分均被开垦为农田，渠堤两侧为水田，河堤两侧均有护坡林，地势较为平坦。2.2工程项目概述该桥中心里程为D3K119+321.5，结构形式为3-16m连续刚架桥，全桥长49.2m,基础承台厚2m，中墙和边墙厚1.2m，梁部结构净宽17.26m，跨中梁高1.2m，两端梗肋处为1.8m。本桥位于直线上，三线，线间距5m，竖曲线半径R=10000m。2.3自然条件2.3.1地理位置、地形地貌本桥桥址位于河南省境濮阳市范县境内，总的地势为东高，中、西低。所处地貌单元为黄河冲积平原。黄河冲积平原海拔高程为8~25米，第3页共31页第2页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共31页地形平坦，向东北微倾，河流及人工沟渠纵横交错，村庄密集，大部分为耕地，局部为盐渍化荒地、水塘、湿地。2.3.2地层岩性桥址区为第四系全新统冲击层（Q4al）、上更新统冲击层（Q3al）覆盖，厚度大，钻探未揭穿，主要土层为粉质黏土、粉土、粉砂、细砂、互层状、条带状相间分布。未见有区域性断裂和全新活动断层通过。2.3.3地震参数本区地震动峰值加速度为0.20g，地震基本烈度Ⅷ，地震动反应谱特征周期0.35s。2.3.4水文地质特征地下水位第四系孔隙潜水，地下水水位埋深2.1~2.2m，水平径流为主，径流途径短，接受大气降水和地表水补给，季节性变幅水大。地表水的侵蚀性进行判断：该水样水质类型为:HC03CI-Ca.Mg.Na+K,环境等级：无化学侵蚀性或无氯盐侵蚀性;地下水水质类型为HC03-Na+K,无化学侵蚀性及无虑盐侵蚀性2.3.5气象特征本标段途径地区属暖温带亚湿润区；四季分明，冬长夏短；春季干燥多风，夏季炎热，雨量集中，秋季凉爽湿润，冬季寒冷干燥，雨雪偏少。受大陆性季风制约，冬寒干燥，春季多风，夏热多雨，秋季天高气第4页共31页第3页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共31页爽，具“春旱、秋涝、晚秋又旱”特征，年平均气温介于12~15℃，年平均降雨量介于500~840MM，集中在7~9月。2.4主要技术标准⑴线路级别：正线双线，设计速度目标值采用120Km/h。⑵轨道标准：铺设无缝线路，钢轨60Kg/m。⑶轨道类型及轨道高度：本桥采用有砟轨道，直线上轨底至桥面74cm。⑷设计荷载：荷载类型为ZH（Z=1.2）载荷。3、总体施工组织及规划3.1临时工程3.1.1临时工程布置原则1．符合水利部门及业主要求，提前提交布置方案，批准后实施。2．根据地形、...
