西竹山高架桥塔吊施工专项方案VIP免费

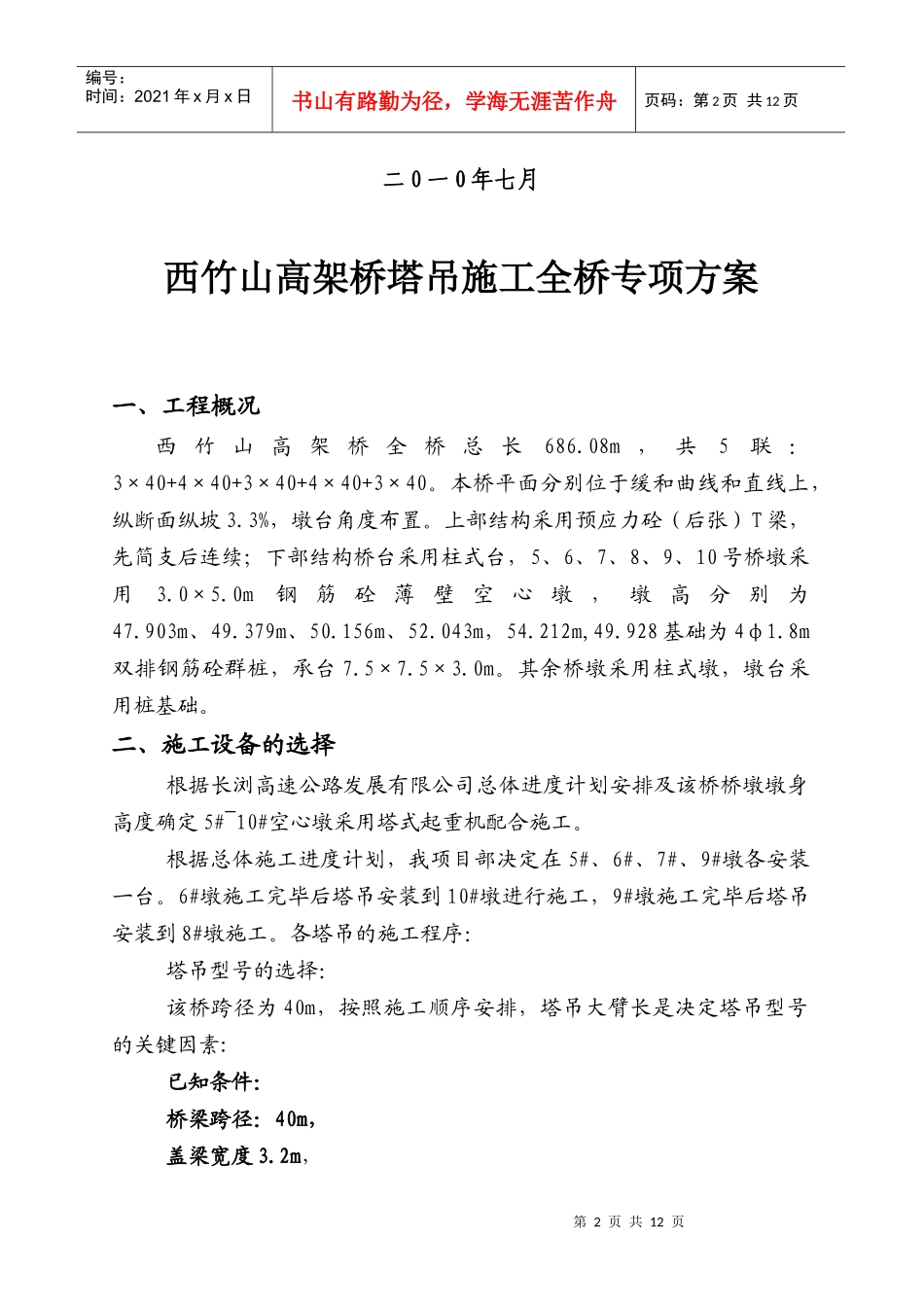

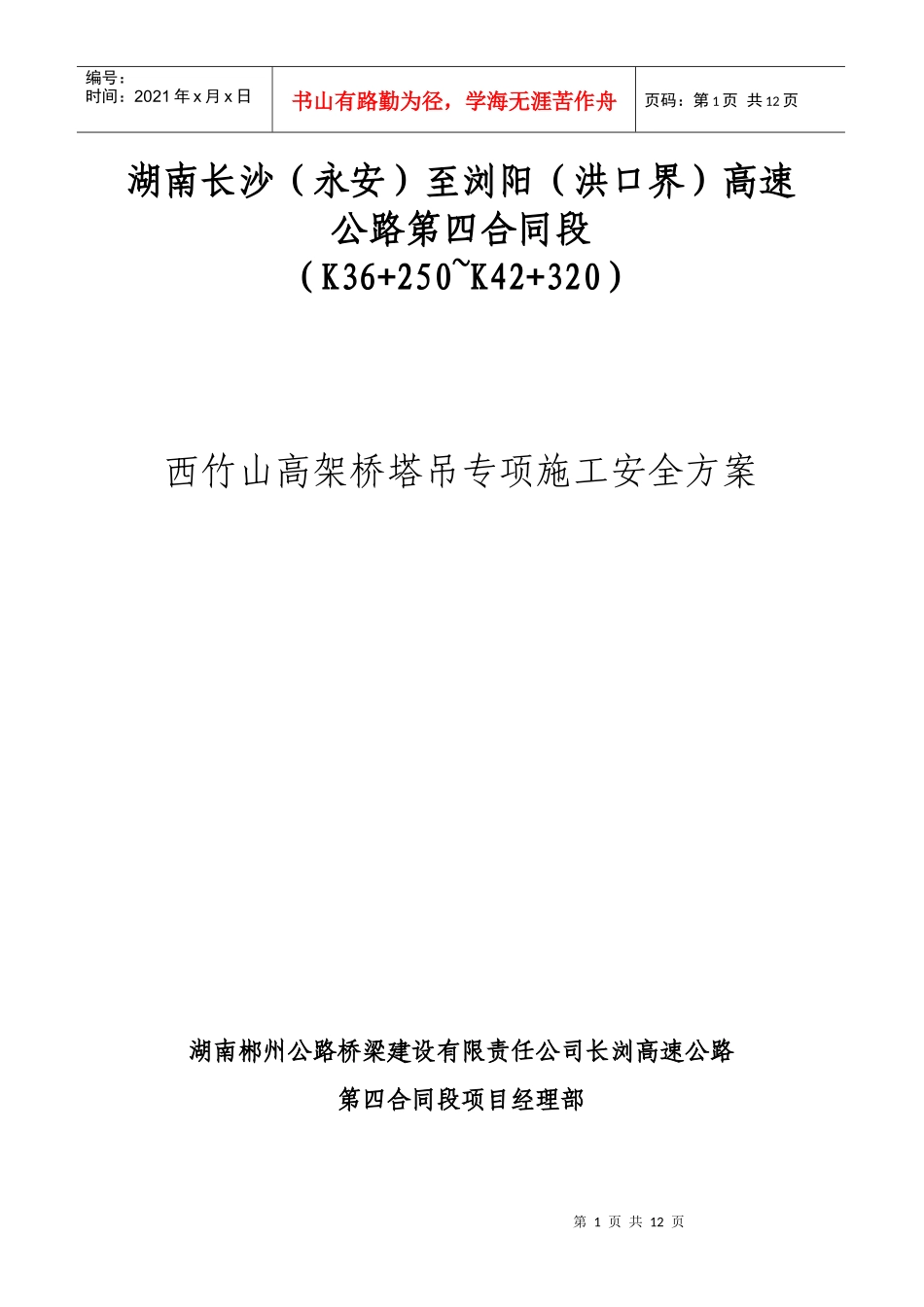

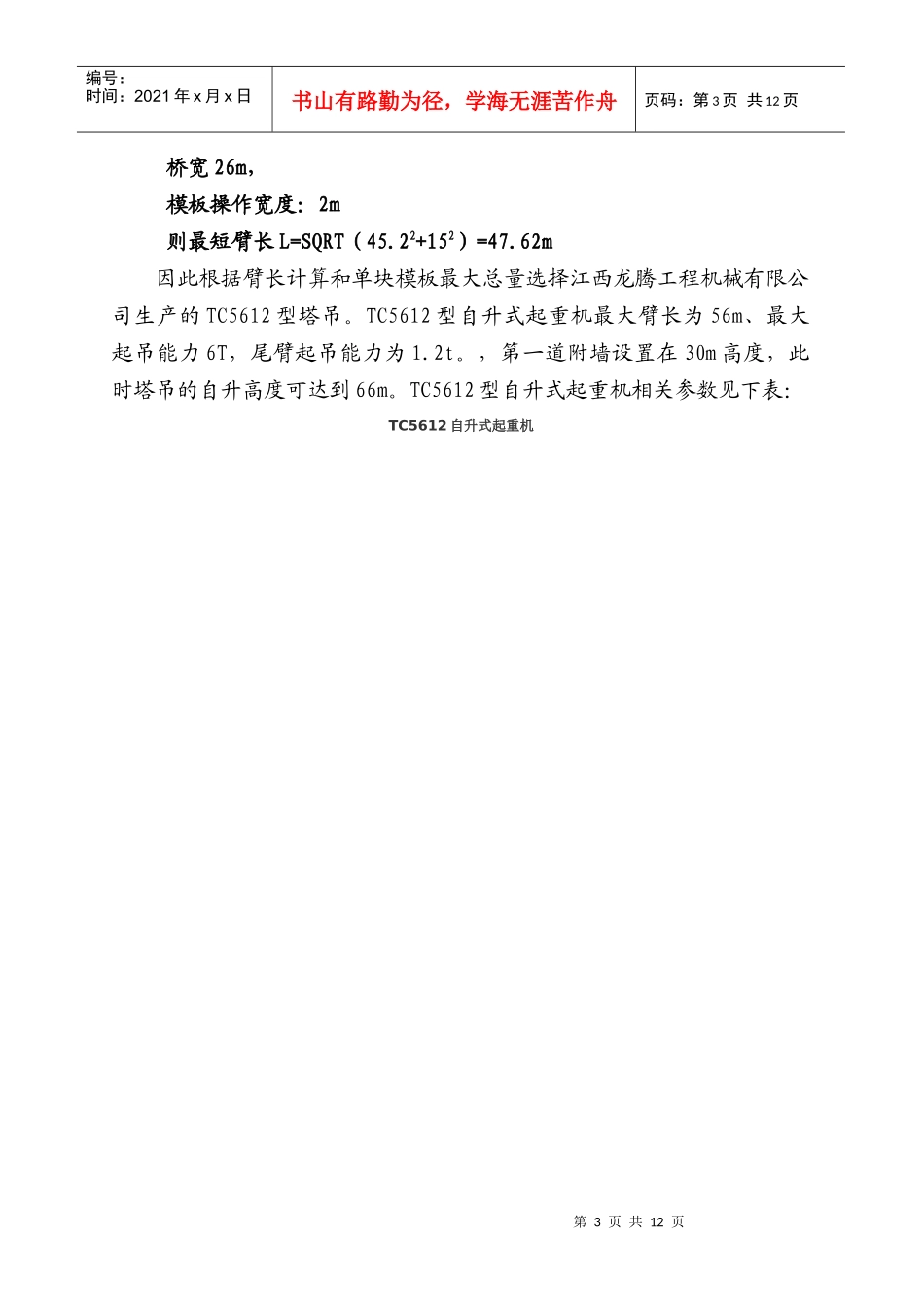

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页湖南长沙（永安）至浏阳（洪口界）高速公路第四合同段（K36+250~K42+320）西竹山高架桥塔吊专项施工安全方案湖南郴州公路桥梁建设有限责任公司长浏高速公路第四合同段项目经理部第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页二0一0年七月西竹山高架桥塔吊施工全桥专项方案一、工程概况西竹山高架桥全桥总长686.08m，共5联：3×40+4×40+3×40+4×40+3×40。本桥平面分别位于缓和曲线和直线上，纵断面纵坡3.3%，墩台角度布置。上部结构采用预应力砼（后张）T梁，先简支后连续；下部结构桥台采用柱式台，5、6、7、8、9、10号桥墩采用3.0×5.0m钢筋砼薄壁空心墩，墩高分别为47.903m、49.379m、50.156m、52.043m，54.212m,49.928基础为4φ1.8m双排钢筋砼群桩，承台7.5×7.5×3.0m。其余桥墩采用柱式墩，墩台采用桩基础。二、施工设备的选择根据长浏高速公路发展有限公司总体进度计划安排及该桥桥墩墩身高度确定5#~10#空心墩采用塔式起重机配合施工。根据总体施工进度计划，我项目部决定在5#、6#、7#、9#墩各安装一台。6#墩施工完毕后塔吊安装到10#墩进行施工，9#墩施工完毕后塔吊安装到8#墩施工。各塔吊的施工程序：塔吊型号的选择：该桥跨径为40m，按照施工顺序安排，塔吊大臂长是决定塔吊型号的关键因素:已知条件：桥梁跨径：40m，盖梁宽度3.2m，第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页桥宽26m，模板操作宽度：2m则最短臂长L=SQRT（45.22+152）=47.62m因此根据臂长计算和单块模板最大总量选择江西龙腾工程机械有限公司生产的TC5612型塔吊。TC5612型自升式起重机最大臂长为56m、最大起吊能力6T，尾臂起吊能力为1.2t。，第一道附墙设置在30m高度，此时塔吊的自升高度可达到66m。TC5612型自升式起重机相关参数见下表：TC5612自升式起重机第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页QTZ63（TC5612）自升塔式起重机是根据国家JG/T5037-1993《塔式起重机分类》标准，最新研制而成的自升塔式起重机。该机为水平臂架，小车变幅，上回转，液压顶升，具有固定、附着、行走等多种安装形式，起重臂长有56m、50m、44m、38m四种臂长，通过拉杆和臂架的组合变换，可根据施工现场的具体情况任意组合。56m臂长时，最大起重量为6t，最大起重力矩为840KN.m（84tm）。该机的作业空间大，而且大大降低是施工设备的台班费用，是节约能源，节约钢材、减第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页少运输量最理想的建筑施工起重机械。该机起升机构采用远极比三速电机驱动，最高起升速度为80m/min，最低起升速度小于4.5m/min，从而实现了轻载高速，重载低速和理想的空钩速度及慢就位速度，大大提高了工作效率。回转机构有两种形式，一种是采用涡流调速，直流制动的力矩电动机，另一种采用YZR电机，经液力偶合器、驱动减速器、盘式制动。都具有较大的过载能力及重载下启动的优良性能。使塔机起、制动更平稳、操作更安全可靠。塔机的升高加节，采用液压顶升，使塔机的起升高度能随建筑副的升高而升高，而塔机的起重性能在各种高度下保持不变。塔机设有各种安全保护装置，包括：起重力矩限制器、最大起重量限制器、回转限位器、变幅限位器及高度限位器，从而保证了塔机运行的安全可靠。QTZ63自升式塔式起重机技术性能表、起重特性表及塔机使用高度表如下：技术性能表机械载荷率起升机构JC40%回转机构JC25%牵引机构JC25%起升高度（m）倍率独立固定式固定附着式a=240140A=44070最大起重量臂长56m第6页共12页第5页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共12页（t）6.00幅度（m）最大幅度56最小幅度2.5起升机构倍率a=2a=4速度（m/min）939804.519.540起重量（t）3.003.001.506.06.03.0功率（Kw）5.424245.42424回转机构电机型号YZR电机力矩电机速度（r/min）0.60---0...
