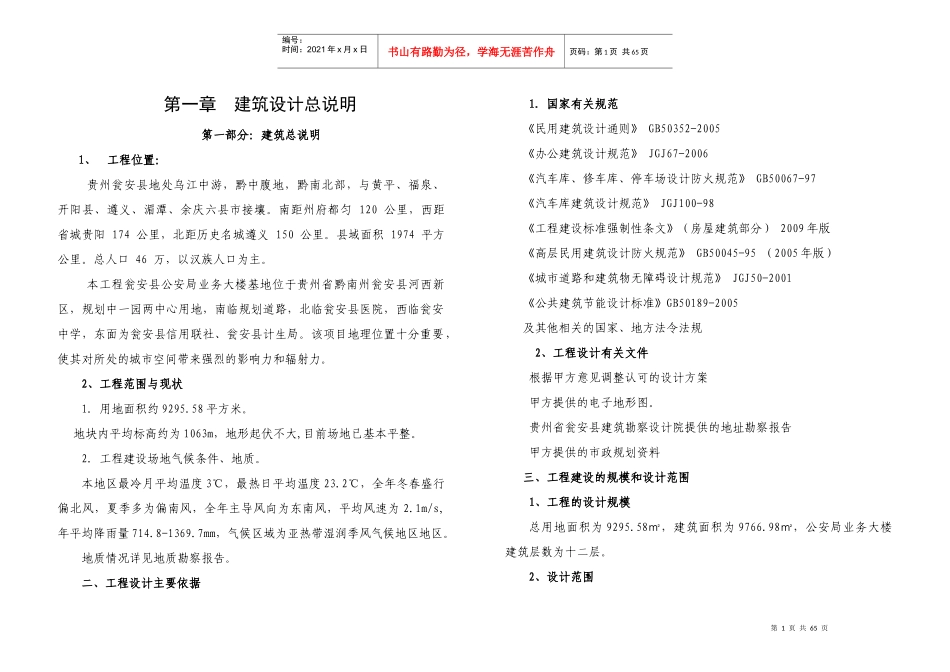

第1页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共65页第一章建筑设计总说明第一部分：建筑总说明1、工程位置：贵州瓮安县地处乌江中游，黔中腹地，黔南北部，与黄平、福泉、开阳县、遵义、湄潭、余庆六县市接壤。南距州府都匀120公里，西距省城贵阳174公里，北距历史名城遵义150公里。县域面积1974平方公里。总人口46万，以汉族人口为主。本工程瓮安县公安局业务大楼基地位于贵州省黔南州瓮安县河西新区，规划中一园两中心用地，南临规划道路，北临瓮安县医院，西临瓮安中学，东面为瓮安县信用联社、瓮安县计生局。该项目地理位置十分重要，使其对所处的城市空间带来强烈的影响力和辐射力。2、工程范围与现状1．用地面积约9295.58平方米。地块内平均标高约为1063m，地形起伏不大,目前场地已基本平整。2．工程建设场地气候条件、地质。本地区最冷月平均温度3℃，最热日平均温度23.2℃，全年冬春盛行偏北风，夏季多为偏南风，全年主导风向为东南风，平均风速为2.1m/s,年平均降雨量714.8-1369.7mm，气候区域为亚热带湿润季风气候地区地区。地质情况详见地质勘察报告。二、工程设计主要依据1.国家有关规范《民用建筑设计通则》GB50352-2005《办公建筑设计规范》JGJ67-2006《汽车库、修车库、停车场设计防火规范》GB50067-97《汽车库建筑设计规范》JGJ100-98《工程建设标准强制性条文》（房屋建筑部分）2009年版《高层民用建筑设计防火规范》GB50045-95（2005年版）《城市道路和建筑物无障碍设计规范》JGJ50-2001《公共建筑节能设计标准》GB50189-2005及其他相关的国家、地方法令法规2、工程设计有关文件根据甲方意见调整认可的设计方案甲方提供的电子地形图。贵州省瓮安县建筑勘察设计院提供的地址勘察报告甲方提供的市政规划资料三、工程建设的规模和设计范围1、工程的设计规模总用地面积为9295.58㎡，建筑面积为9766.98㎡，公安局业务大楼建筑层数为十二层。2、设计范围第2页共65页第1页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共65页本次初步设计的设计范围：瓮安县公安局业务大楼的建筑、结构、给排水、电气、暖通及概预算等设计说明及文本。四、总平面设计说明1、规划设计构思在总平面建筑布局上，我们本着“尊重使用功能”的态度，以整合的设计手法对办公楼，后勤楼相互联系并且又各自独立，办公广场绿化、中心绿化相互融通，即突出主题又呵成一气。规划从城市设计出发，充分理解项目的区位特征，呼应周边城市空间形态和道路的走向。将建筑形态以中轴线布置的方法，呈现出公安局业务大楼简洁，大气，庄重的建筑形象，且与交叉路口及场地边界形成一种具有张力的对应关系。建筑整体在保证临街立面饱满的同时，在其用地的内部，遵循生态原则，保留了原有山体及水系。并将水系和山体进行修整，使其内部交通组织与景观生态性的结合更加合理。（2）从景观设计入手，展观全方位的视觉形象公安局业务大楼西接城市广场用地，可视空间很开阔，建筑造型必须满足多角度的景观效应，具备全方位的视觉形象。2、外部环境设计开阔的入口广场和丰富的内院景观。在用地南面的绿化用地设计大型内部开放广场，设置水景，绿地和环境小品，与城市共享繁荣。五、规划经济技术指标：1、总用地面积：9295.58平方米2、总建筑面积：9766.98平方米3、占地面积为：1176.88平方米4、建筑密度：10.58%5、容积率为：1.056、绿地率：40.15%7、总停车位：112辆其中业务大楼架空停车库为：32辆地面停车库为：80辆第二部分：建筑单体部分一、建筑特征概述本工程公安局业务大楼建筑面积为：9766.98平方米，建筑层数为十二层，其中一层为汽车停车库和设备用房；高层建筑主体耐火等级为二级，汽车库耐火等级为一级，屋面防水等级为二级；结构形式：框架结构；抗震设防烈度:不抗震设防。该建筑设计使用年限为50年，二、建筑标高±0.000相对现场绝对标高1067米。08第3页共65页第2页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共65页三、设计总则1、结合现有场地条件，创造出富有时代性、标志性和地域性的综合体。2、考虑...
