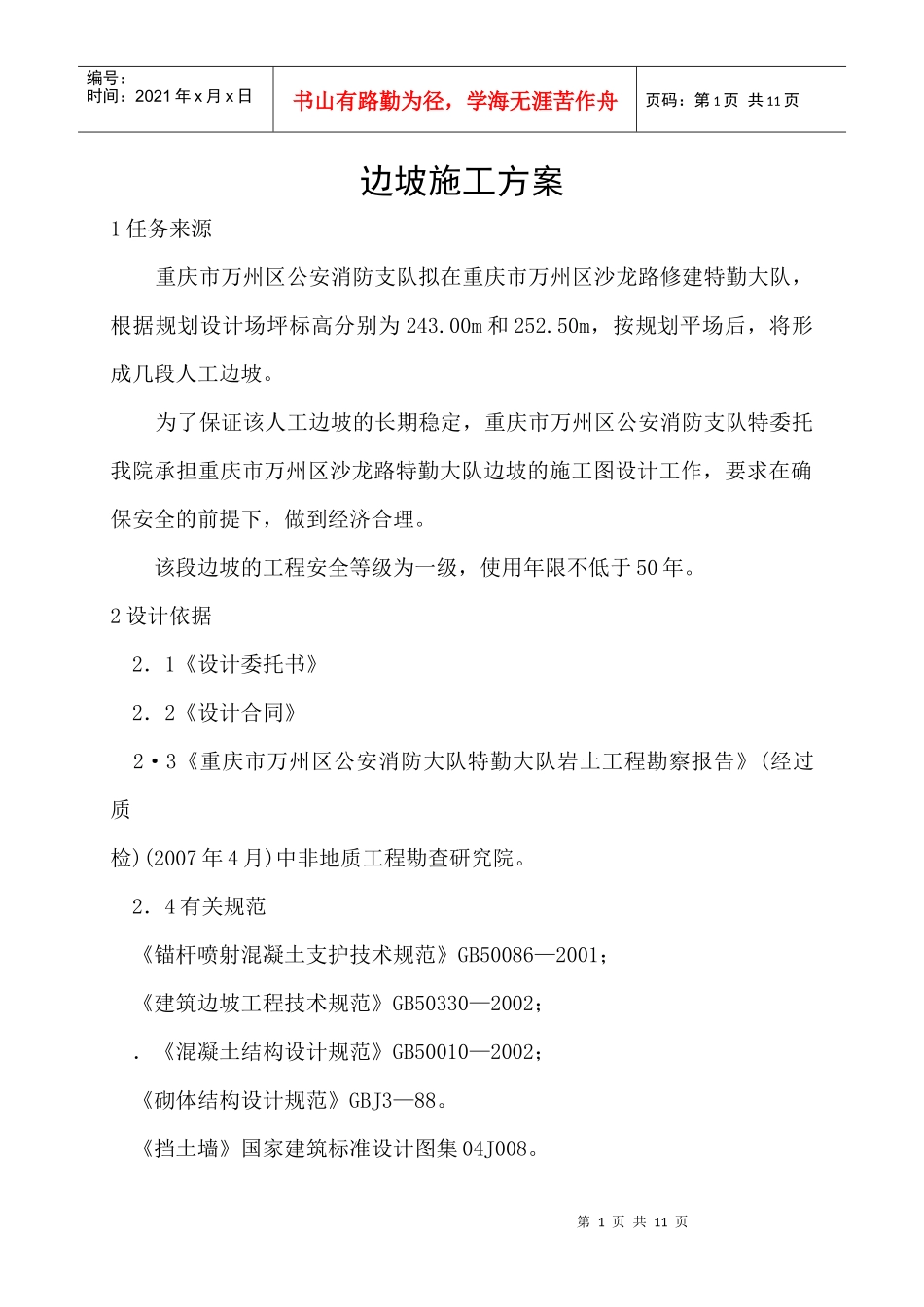

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页边坡施工方案1任务来源重庆市万州区公安消防支队拟在重庆市万州区沙龙路修建特勤大队，根据规划设计场坪标高分别为243.00m和252.50m，按规划平场后，将形成几段人工边坡。为了保证该人工边坡的长期稳定，重庆市万州区公安消防支队特委托我院承担重庆市万州区沙龙路特勤大队边坡的施工图设计工作，要求在确保安全的前提下，做到经济合理。该段边坡的工程安全等级为一级，使用年限不低于50年。2设计依据2．1《设计委托书》2．2《设计合同》2·3《重庆市万州区公安消防大队特勤大队岩土工程勘察报告》(经过质检)(2007年4月)中非地质工程勘查研究院。2．4有关规范《锚杆喷射混凝土支护技术规范》GB50086—2001；《建筑边坡工程技术规范》GB50330—2002；．《混凝土结构设计规范》GB50010—2002；《砌体结构设计规范》GBJ3—88。《挡土墙》国家建筑标准设计图集04J008。第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页3边坡工程概况拟建场地南侧按环境整平高程平场后，将在拟建场地东侧形成高16.86—21.74m、西侧高10.19—17.01lm、北侧高12.93—21.74m的岩质边坡，在两级环境标高之间将形成高9.5m的岩土质混合边坡。东侧边坡DF：长105m，高16.86—21.74m，坡向233°，上部有少量填土，主要为泥岩边坡，据赤平投影图分析，边坡为切向坡，裂隙220°72°为不利外倾结构面，边坡可能沿裂隙(220°72°)形成潜在滑动破坏。西侧边坡AC：长105m，高10.19—17.01m，坡向53°，上部土层厚1～3m，主要为泥岩边坡，据赤平投影图分析，边坡为切向坡，无不利外倾结构面及不利外倾组合，边坡可能形成沿岩体破裂角的潜在滑动破坏。北侧边坡CD：长120m，高12.93---21.74m，坡向133°，为泥岩边坡，据赤平投影图分析，边坡为反向坡，裂隙160°65°为不利外倾结构面，边坡可能形成沿裂隙面的滑移破坏。两级环境标高间的边坡BE：长115m，高9.5m，坡向53°。主要为土质边坡，上部土层厚0~6.4m，为填土，长约100m，基岩边坡段仅15m长。填土质边坡最高6.4m，土岩面坡角17~29°，最陡处可达45°，切坡后可能形成后缘土体的整体失稳；基岩边坡为泥岩边坡，赤平投影分析可能沿裂隙160°65°面的滑移破坏。工程区地下水贫乏，可不考虑地下水对砼的腐蚀性。工程区及周围无活动性断裂通过，亦无滑坡、崩塌、泥石流等不良地质第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页现象，场地地震基本烈度为6度。4岩土设计参数根据地勘报告，本工程设计所用岩土设计参数取值如下表。4．1岩体抗剪强度标准值抗剪强度岩性内磨擦角（ø）粘聚力（c）泥岩26°180Kpa4.2岩体等效内磨擦角III类边坡：ø。取50°4.3岩石与锚固体粘结强度特征值q。采用M30水泥砂浆，常压灌浆时：中风化泥岩：q。=200kPa4．4其它岩体重度v取25.0kN／m³中等风化砂质泥岩基底摩擦系数u取0.4墙后填料等效内摩擦角取30°，填土重度取Y=20KN／m³，地基承载力f取500Kpa。破裂角，当边坡稳定性由岩体强度控制时，取45°+ø／2，取58°。第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页根据地区经验：外倾结构面C取50kPa，由取18°。边坡稳定安全系数取1.35。5边坡的支护形式5．1边坡的破坏形式边坡DF：高16.86~21.74m，坡向233°，边坡可能沿裂隙(220°72°)滑动破坏。边坡AC：高10.19～17.0lm，坡向53°，无不利外倾结构面及不利外倾组合，边坡稳定性主要受岩体强度控制，其潜在破裂角为45+ø／2。边坡CD：高12.93～21.74m，坡向133°，裂隙160°~65°为不利外倾结构面，边坡可能形成沿裂隙面的滑移破坏。边坡BE：高9.5m，坡向53°，为土岩组合边坡，填土最高6.4m，切坡后可能形成后缘土体的整体失稳；基岩边坡为泥岩边坡，可能沿裂隙160°~65°面的滑移破坏。设计时对于无外倾不利结构面的由岩体强度控制的边坡，以岩体等效内摩擦角按侧向土压力方法计算侧向岩压力，破裂角按45+中／2确定。对于边坡沿外倾软弱结...
