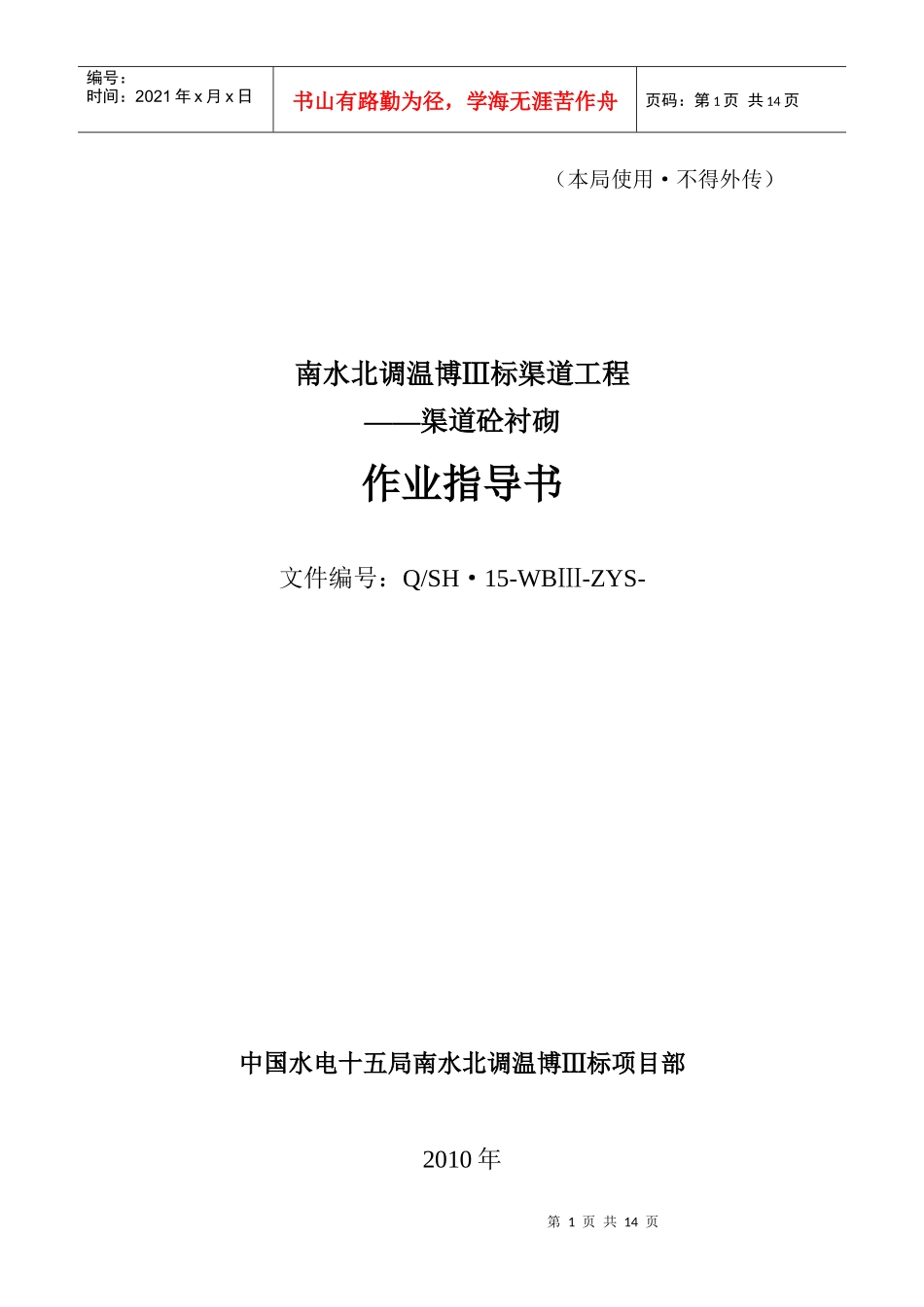

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页（本局使用·不得外传）南水北调温博Ⅲ标渠道工程——渠道砼衬砌作业指导书文件编号：Q/SH·15-WBⅢ-ZYS-中国水电十五局南水北调温博Ⅲ标项目部2010年第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页1.目的编制渠道砼衬砌施工作业指导书的目的就是为了更好的指导施工生产，确保工程质量，使现场作业人员能够规范施工。2.范围适用于本标段渠道坡面削坡、砂砾铺压、保温板和土工膜摊铺、砼衬砌等作业队和项目部技术、测量、质量、合同、安全、材料等部门。3.相关文件招投标文件设计图纸技术、设计通知及其他文件；南水北调中线干线工程《主要技术标准汇编》、《渠道混凝土衬砌施工操作指南》（试行）及其他相关文件；相关施工规范。4.术语/定义本作业指导书采用的术语/定义：渠道衬砌机、机械化、布料、振捣、平整度。5.职责5.1本作业指导书由项目总工负责保持和改进。5.2施工技术部负责渠道衬砌施工的技术工作。5.3测量队负责渠道从削坡到衬砌砼的放样工作。5.4质量部负责渠道衬砌施工的质量控制以及资料管理和归档。5.5安全部负责渠道衬砌的施工过程安全管理。5.6试验室负责渠道衬砌过程中的各种检、试验工作。5.7渠道衬砌施工队负责施工的实施。5.8机电物资部保证渠道衬砌的各种材料的采购和初检。6.工作流程坡面修整自排排水系统施工砂砾料铺筑聚苯乙烯保温板铺设第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页复合土工布砼衬砌养护伸缩缝施工6.1、坡面修整渠道在开挖时预留50cm保护层，坡面修整采用挖掘机自上而下进行粗削，先每隔6~10米粗削处一道标准槽，再用挖掘机挖除参照两边标准沟槽挖除中间部分，粗削期间测量人员采用全站仪进行全程控制。挖掘机粗削完成后，人工进行精削。人工精削时要控制边坡开口线，坡比及削坡精度。先在坡脚线和坡肩线上每6~10m对应各设一控制标高桩，用线绳挂线，先削出一条基准线，并在基准线上的1/4、1/2、3/4处设一个垂直坡面的高程控制桩，人工自上而下平行削坡作业，依此基准线人工精细削坡至设计坡面。砂质土削坡前先进行洒水湿润。当出现雨水冲刷和坍坡时应进行修坡，修坡前将坡面清理成齿台形，根据大小确定使用土方夯实回填或用砂砾料回填。精削成型的边坡，若不及时进行砂砾料铺设，则用塑料布覆盖，防止坡面风干裂缝。6.2、自排排水系统施工先用全站仪测放出排水管沟槽位置，人工开挖管沟槽，与人工精削坡同步进行，人工精削坡至沟槽部位时，人工开挖沟槽，开挖时纵向每20m实测一点槽底及垫层高程，横向每道沟槽实测两点，保证沟槽位置正确，走向顺直，槽底及垫层底部平整，符合设计要求。沟槽开挖完成后，再继续进行精削坡，依次进行。在开挖渠底齿槽时，渠底齿槽和第一道纵向集水暗管沟槽开挖时保持中间的隔墙，采用浆砌单砖做隔墙兼模板，齿槽里用木板紧靠砌砖，后用斜撑支撑木板。若遇到沙质土等地质条件差，难以保证断面和边坡时，可根据实际情况采用砌砖支撑或木板支撑。横向排水暗管沟槽开挖第一条沟槽的位置从距变换断面处或建筑物开始断面处16米开始，轴线间距16米依次开挖，在两个建筑物或渠道变化段中间必须等距埋设，从一端到达另一端剩余距离大于8米小于16米时再加一道横向排水暗管。横向排水暗管与纵向齿槽交叉部位，横向排水暗管上顶至少比齿槽砼第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页底面低20cm。管沟开挖成型后开始铺设排水系统，粗砂铺设施工工艺参数如下：（1）铺料厚度：沟底先铺设5cm厚粗砂，集水暗管铺设完后，再铺设粗砂至设计高程，采用水坠法密实，2小时后采用φ30振捣棒捣实，捣实标准为砂料不再下沉，然后缓慢拔出。振捣布置形式为集水暗管两侧平行对称振捣，间距30cm振捣然后再将粗砂补充至设计高程，表面采用ZW-7型电动夯板分别夯实2遍。（2）夯实遍数：φ30振捣棒1遍，1.1KW电动夯板2遍。（3）夯板行走速度：20m/min。夯实过程中要小心施工，既要保...
