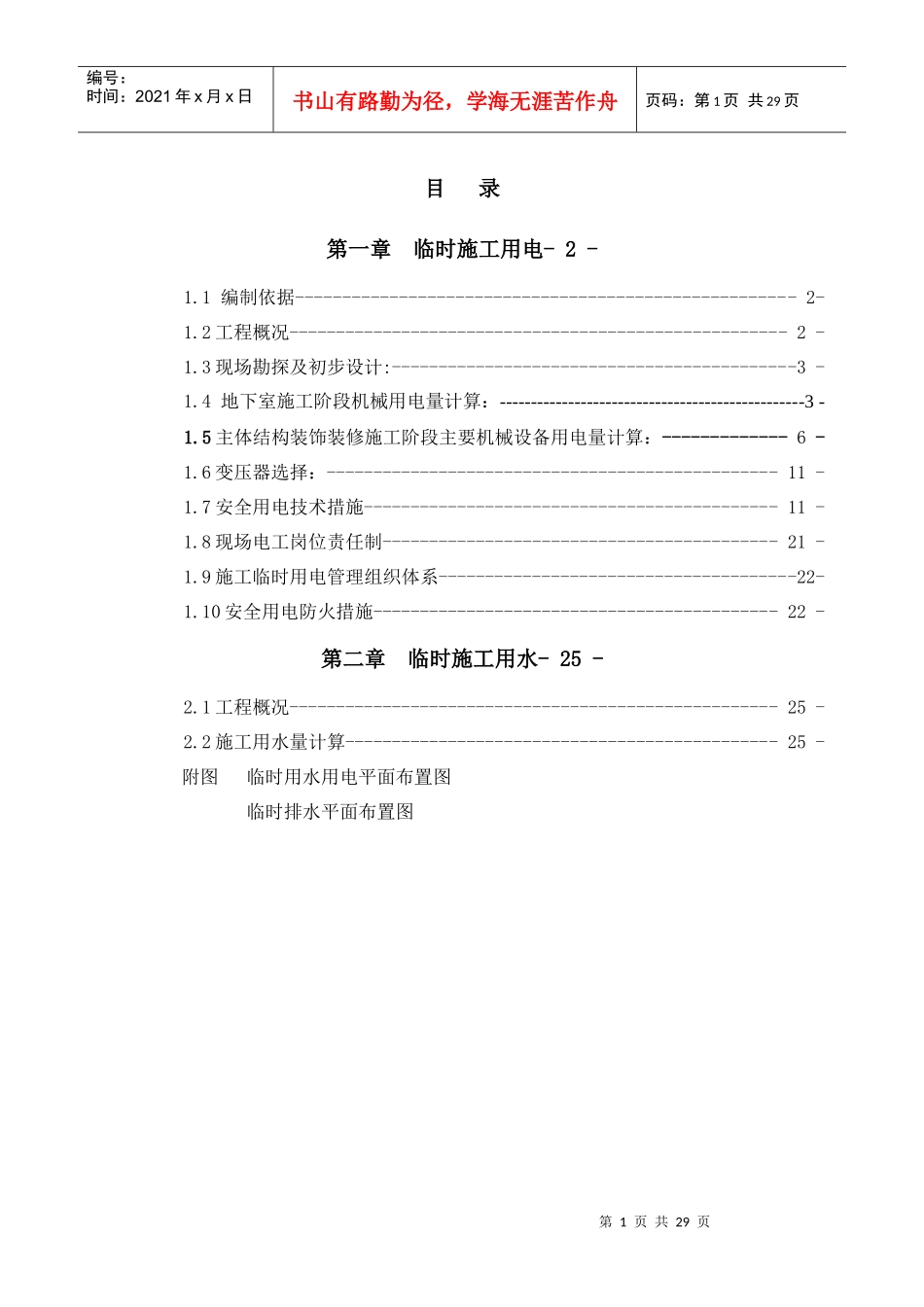

第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共29页目录第一章临时施工用电-2-1.1编制依据-----------------------------------------------------2-1.2工程概况-----------------------------------------------------2-1.3现场勘探及初步设计:-------------------------------------------3-1.4地下室施工阶段机械用电量计算：-------------------------------------------------3-1.5主体结构装饰装修施工阶段主要机械设备用电量计算：-------------6-1.6变压器选择：------------------------------------------------11-1.7安全用电技术措施--------------------------------------------11-1.8现场电工岗位责任制------------------------------------------21-1.9施工临时用电管理组织体系--------------------------------------22-1.10安全用电防火措施-------------------------------------------22-第二章临时施工用水-25-2.1工程概况----------------------------------------------------25-2.2施工用水量计算----------------------------------------------25-附图临时用水用电平面布置图临时排水平面布置图第2页共29页第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共29页第一章临时施工用电1.1编制依据序号文件内容备注1《施工现场临时用电安全技术规范》JGJ46-20052《建筑施工安全检查标准》JGJ59-993《建设工程安全生产管理条例》国务院令第393号4《建筑施工安全检查标准》JGG59-995《建设工程施工现场供用电安全规范》GB50194-936《低压配电设计规范》GB50054-957《建筑工程施工现场供电安全规范》GB50194-938《通用用电设备配电设计规范》GB50055-9310本工程施工组织设计1.2工程概况本工程为无锡世茂火车站北广场-B地块一期项目，工程位于江苏省、无锡市，北新河以西，兴昌路以北，锡沪路以南，锡澄路以东。B地块一期工程包括1#、2#、3#、4#、5#房及地下车库，建成后将形成由商铺、住宅、地下车库组成的高层住宅楼。本工程总占地面积约为101686.9平方米，一期总建筑面积为132283.15平方米，其中住宅106901.88平方米，地下面积为5332.54平方米。工程名称：无锡世茂火车站北广场—B地块一期建设单位：无锡世茂房地产开发有限公司设计单位：中建国际（深圳）设计顾问有限公司勘察单位：无锡市交通规划设计研究院监理单位：江苏赛华建设监理有限公司施工单位：上海市第一建筑有限公司第3页共29页第2页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共29页本工程现场临时用电系统，根据施工临时用电要求，施工分为两个阶段，第一是桩基及基坑围护工程施工阶段，第二是上部结构及装饰装修施工阶段，所以本工程在计算用电总容量时，分别考虑桩基及基坑围护施工阶段、主体结构及装饰装修施工阶段的总用电量，分别计算，取其较大的值作为选择变压器容量的依据，其二级配电则根据现场施工机械设备配置情况进行配备。1.3现场勘探及初步设计:(1)本工程所在施工现场范围内无各种埋地管线。(2)现场采用380V低压供电，施工现场西侧、南侧各设置两台630KW箱式变压器，内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，主电缆采用埋地暗敷，穿越道路处预埋钢管敷设，布置位置及线路走向参见后附图临时配电系统图及现场平面图，采用三级配电，两级防护。(4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。1.4地下室桩基施工阶段机械用电量计算：1.4.1地下室施工阶段总用电量统计表用电设备名称型号数量(台)功率（Kw）合计功率(Kw)塔式起重机QTZ63EA455.5222钢筋切断机QJ40-145.522钢筋弯曲机GW404312钢筋调直机GT3/927.515交流电焊机BX3-200-2623.4140.4交流电焊机BX3-500-2438.6154.4第4页共29页第3页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共29页螺旋钻孔机GPS-10655330泥浆泵630180施工照明灯20两轴搅拌机440160空压机65.533办公、生活用电801.4.2确定用电负荷:(1)、塔式起重机Kx=0.2Cosφ=0.6tgφ=1.33将J...
