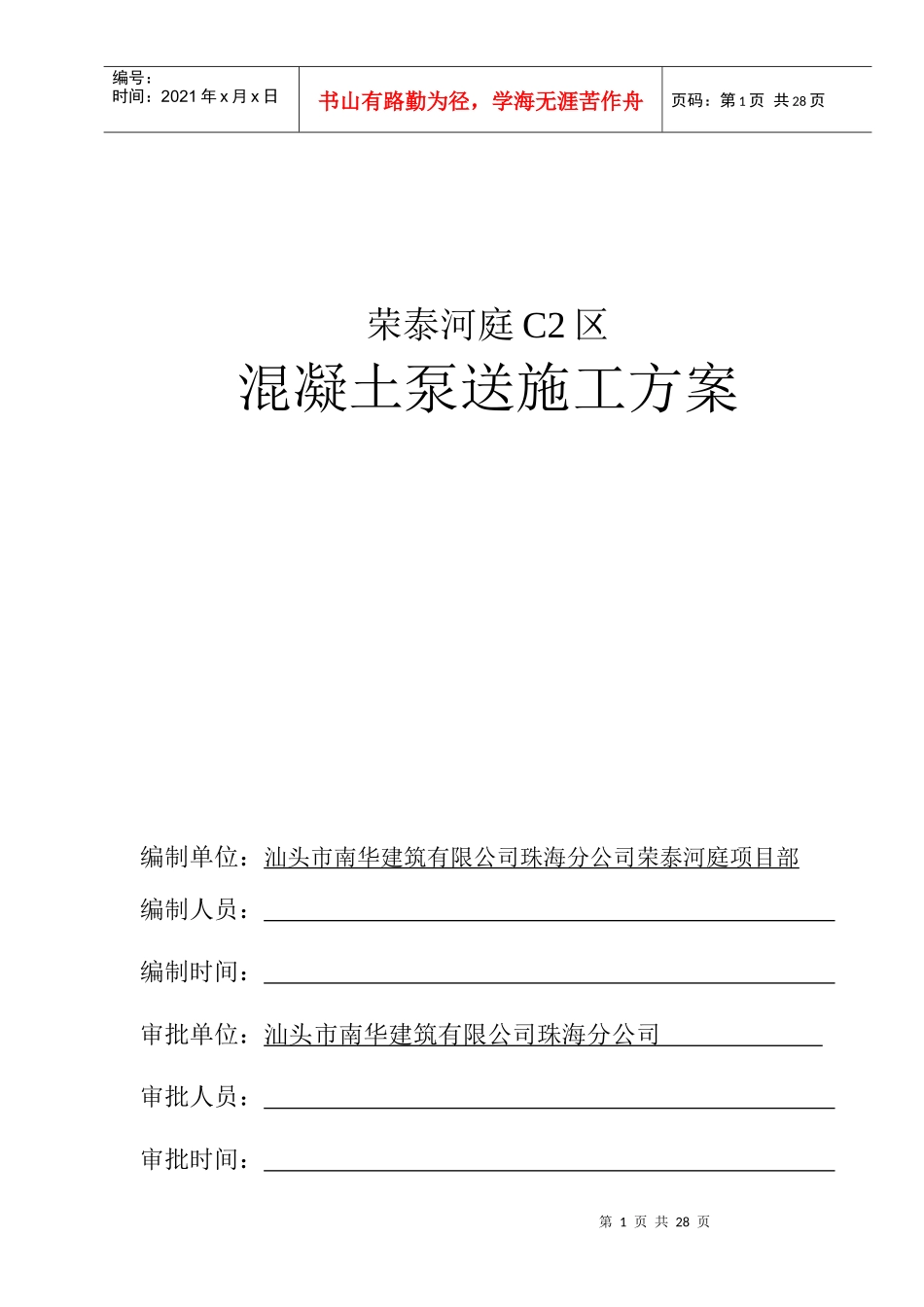

第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共28页荣泰河庭C2区混凝土泵送施工方案编制单位：汕头市南华建筑有限公司珠海分公司荣泰河庭项目部编制人员：编制时间：审批单位：汕头市南华建筑有限公司珠海分公司审批人员：审批时间：第2页共28页第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共28页目录前言------------------------------------------3一、砼泵、配管和布料设备选用------------------3二、施工准备----------------------------------4三、砼泵送与浇筑施工--------------------------5四、质量控制----------------------------------7五、安全生产技术措施--------------------------9六、地下室混凝土施工的计算--------------------11七、裂缝控制及保温层计算----------------------17第3页共28页第2页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共28页前言本工程砼采用预搅拌砼，由预搅拌砼供应商供应，现场采用砼输送泵进行泵送。为保证泵送砼的施工质量，确保如期按质完成本工程砼的施工，根据工程的具体情况，结合我司以往的施工经验，制订如下专项施工方案，以指导本工程泵送砼的施工。一、砼泵、配管和布料设备选用1、砼泵选用：根据我公司现有设备的情况，结合本工程的具体特点，地下室底板决定采用2台车载泵（最大输出量为80m3/h）。上部主体结构则用1台地泵（最大输出量为80m3/h），泵车及砼地第4页共28页第3页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共28页泵应布置于地面平整坚实、道路畅通、供料方便、距离浇筑地点近的位置，便于配管及上料，同时应配备排水、供水、供电设施。砼地泵放置位置详见施工总平面图。2、配管设计：根据确定的施工顺序、布置路线进行配管，配管时应缩短管线长度，尽可能少用弯管、软管。输送管管径采用φ150mm，壁厚2.0mm。输送管应有出厂合格证，应使用无龟裂、无凹凸损伤和无弯折的管段。垂直配管时，地面水平管长度应不小于垂直管长度的1/4，且不小于15m，并在砼泵机丫形管出料口3-6m处的输送管根部设置截止阀，防止砼拌合物反流。泵送地下室工程砼时，地上水平管轴线应与丫形管出料口轴线垂直。向下倾斜配管，应在斜管上端设排气阀。砼输送管的固定，不得直接支承在钢筋、模板及预埋件上，垂直管的固定采用预埋件固定在墙和柱第5页共28页第4页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共28页或楼板预留孔处，在墙和柱上每节管不得少于1个固定点。每节水平管用两个木支架固定。管线布置应横平竖直，管道接头卡箍应卡牢，不得漏浆。3、布料设备配置：根据本工程的具体特点、施工工艺、布料要求和配管情况选用布料设备，并根据能“均匀、迅速地进行布料”的原则进行布设。布料设备应安设牢固和稳定，采用钢支架架空布设，不得直接支承在钢筋上。二、施工准备1、现场材料计划人员应根据每次施工的部位认真计算所需预搅拌砼的数量，并提前通知预搅拌砼供应商，以便其及时作出供应计划和进行备料。2、确定协调指挥组织机构及人员配置。现场办公室设专人进行统一指挥和调度，每台砼泵和浇筑点处各配一名精通砼泵第6页共28页第5页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共28页送施工的工长进行指挥，办公室与各泵、浇筑点之间采用对讲机进行联络。泵送砼施工前，应对对讲机进行检查，确保通信联络畅通。3、对参与泵送砼施工的人员进行技术交底和安全交底，使其明确各自的任务及应注意的安全事项，做到心中有底，配合有序，从而加快施工进度。4、确定每台砼泵的浇筑区域和砼的浇筑顺序，砼的浇筑顺序应由远而近，浇筑顺序确定后定出布管路线，并根据布管路线布设配管和布料设备。配管和布料设备不得直接支承在钢筋上，配管采用木支架、布料设备采用钢支架架空布设。布料设备下面的水平模板支撑应适当加强，以防水平模板局部下沉。5、对模板和支架进行认真检查，必要时采取措施进行加固。对于钢筋骨架的主要部位或...
